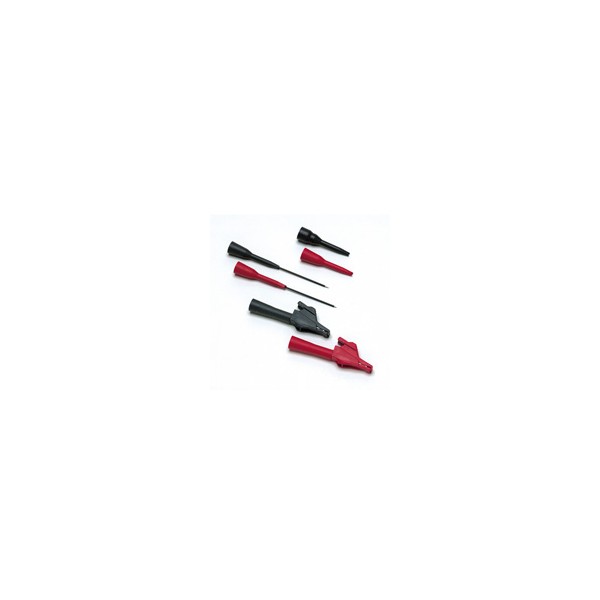

Fluke TP920 테스트 프로브 어댑터 세트

MODEL: TP920
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

프로브 끝에 끼워
IC 핀을 잡는 어댑터 세트

Fluke TP920 테스트 프로브 어댑터 세트

견적 받기

Fluke 국내 공식 대리점

Fluke TP920은 TL71·TL75 테스트 프로브 끝에 밀어 끼우는 IC 테스트 어댑터, 확장 팁, 중형 악어 클립으로 구성된 테스트 프로브 어댑터 세트입니다. 전자 기판의 IC 핀과 좁은 단자를 프로브로 정확히 짚어야 하는 저전압 회로 측정에 적합합니다.

확장 팁은 프로브 끝을 3.92인치 늘려 부품 사이 깊은 곳까지 닿게 하고, 클립은 최대 7.6 mm까지 열려 단자를 물어 고정합니다. 어댑터 등급이 CAT II 300 V·3 A인 저전압 기판용 세트이며, (주)테솔이 국내에 공식 공급합니다.

TL71 · TL75

호환 테스트 프로브

3.92인치

확장 팁 연장 길이

7.6 mm

악어 클립 최대 열림

CAT II 300 V

프로브 어댑터 등급

특징

TL71·TL75 끝에 더하는
세 가지 어댑터

핵심 특징	현장에서 달라지는 점
IC 테스트 어댑터	프로브 끝에 끼워 IC 핀을 하나씩 잡으므로 인접 핀과 단락되지 않게 측정할 수 있습니다.
확장 프로브 팁	프로브 끝을 3.92인치 늘려 부품 사이 깊숙한 측정점에도 닿습니다.
중형 악어 클립	넓게 열려 단자를 물고 고정하므로 측정 중 프로브를 잡고 있을 필요가 없습니다.
푸시온 장착	TL71과 TL75 프로브 끝에 밀어 끼우는 방식이라, 리드를 새로 구입하지 않고 프로브의 용도를 넓힐 수 있습니다.
1년 보증	세트 전체에 1년 보증이 적용됩니다.

등급 구분

어댑터 등급과
클립 등급 구분

TP920의 프로브 어댑터는 CAT II 300 V·3 A, 악어 클립은 CAT II 1000 V·CAT III 600 V·10 A 등급입니다. 어댑터를 끼운 프로브는 더 낮은 어댑터 등급을 기준으로 사용하므로 전자 기판과 저전압 회로에 한정하세요. 배전 계통 측정에는 리드 교체형 키트가 맞습니다.

7.6 mm 중형 악어 클립

악어 클립은 최대 7.6 mm까지 열리는 중형입니다. 좁은 기판 단자에는 어댑터를, 고정이 필요한 단자에는 클립을 번갈아 끼우면 프로브 하나로 측정 방식을 바꿀 수 있습니다.

사양

TP920 어댑터 세트
구성과 정격

항목	사양
구성	IC 테스트 어댑터 · 확장 프로브 팁 · 중형 악어 클립
품번	1616659
호환 프로브	TL71 · TL75 (푸시온 방식)
프로브 어댑터 등급	CAT II 300 V · 3 A
악어 클립 등급	CAT II 1000 V · CAT III 600 V · 10 A
악어 클립 최대 열림	7.6 mm
확장 팁 연장 길이	3.92인치
호환 멀티미터	Fluke 87V · 88V/A · 287 · 289 · 787 등
보증	1년

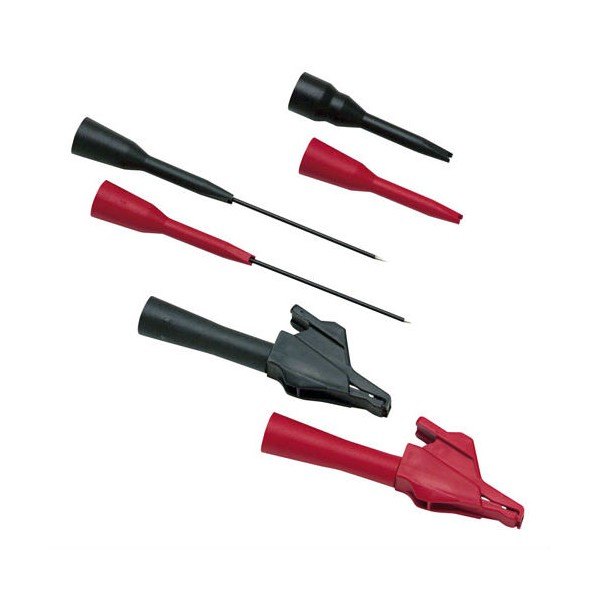

테스트 프로브와 악어 클립 등 기본 구성품

활용 분야

TP920이 쓰이는
전자 기판과 저전압 회로

전자 기판 측정 — 저전압 회로의 IC 핀과 부품 단자에 어댑터를 대고 전압을 측정합니다.
좁은 단자 측정 — 프로브 끝이 닿지 않는 위치에 확장 팁으로 접근합니다.
전자 설계·수리 — 소형 기기의 전압을 점검할 때 악어 클립을 단자에 물려 고정합니다.

선택 가이드

프로브 보유 여부별
권장 구성

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
TL71·TL75 프로브로 IC 핀을 측정할 때	TP920	프로브 끝에 끼우는 어댑터와 확장 팁, 클립 세트라 가지고 있는 프로브를 그대로 활용합니다.
전자 정비용 리드 키트가 필요할 때	TLK287	SMD 스프링 팁 프로브, 마이크로 그래버, 미니 악어 클립이 들어 있어 기판 정비용 리드를 한 키트로 갖춥니다.
리드 교체형 산업 키트가 필요할 때	TLK289	TL224 리드와 TP220 프로브 등 8개 구성품의 마스터 세트라 리드를 통째로 바꿀 때 적합합니다.
고에너지 배전반을 점검할 때	TL238	TP280 연장 프로브가 CAT III 1000 V 등급으로 들어 있어 배전반 점검에 맞습니다.

TP920과 함께 보는
Fluke 리드 세트

TP920 프로브 어댑터 등급은 CAT III 300 V입니까?
아닙니다. 프로브 어댑터는 CAT II 300 V·3 A입니다. 악어 클립은 CAT II 1000 V·CAT III 600 V·10 A로 등급이 따로 정해져 있습니다.
TP920을 TL224 리드에도 끼울 수 있습니까?
아닙니다. TL71·TL75 프로브용 세트라 TL224 리드에는 맞지 않습니다. 리드 교체형 구성이 필요하면 TL238이나 TL220 같은 세트를 확인하세요.
TP920은 어떤 멀티미터와 함께 사용할 수 있습니까?
Fluke 87V, 88V/A, 287, 289, 787 등과 호환됩니다. 사용 중인 멀티미터 모델을 알려 주시면 맞는 프로브 조합을 안내해 드립니다.
TP920 확장 팁은 TL71 프로브에서도 같은 길이로 연장됩니까?
3.92인치는 TL75 표준 프로브 기준의 연장 길이입니다. TL71에서의 연장 길이는 문의해 주시면 안내해 드립니다.
