ELECTRO-PJP 6606 유연한 SMD 테스트 클립

견적 받기

Electro-PJP 국내 정식 공급 파트너

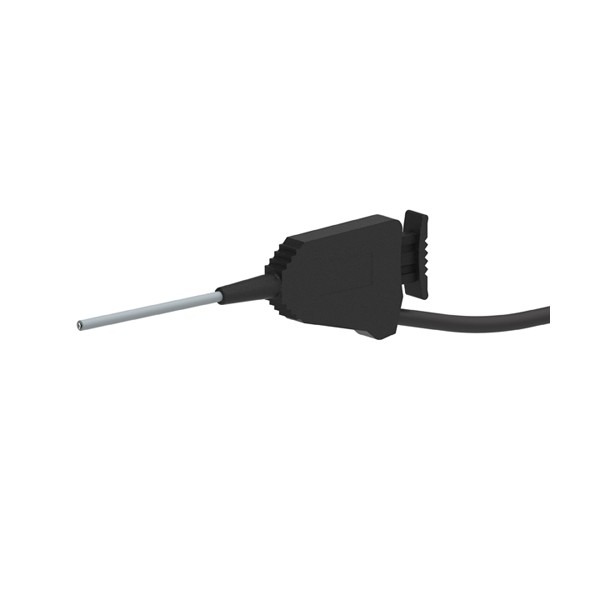

ELECTRO-PJP 6606 계열은 플라스틱 피복 축을 구부려 쓰는 유연한 SMD 테스트 클립(플렉시블 SMD 클립)입니다. 30 VAC·60 VDC 이하 회로에서 1 A까지 쓸 수 있으며, Ø2mm·Ø4mm 잭, 오픈, 클립 2개, Ø0.8mm 연결부 등 5종으로 기판의 좁은 핀에 닿습니다.

축이 휘어지므로 옆 부품을 피해 원하는 핀에 클립을 댈 수 있습니다. 6606-080은 클립 몸체가 회전하는 미니 클립으로, 피복 축을 36°까지 구부릴 수 있습니다. 접점은 니켈 코팅 강·황동이 기본이며, 이 클립은 (주)테솔이 국내에 공식 공급합니다.

1 A

5종 공통 정격 전류

36°

6606-080 피복 축의 굽힘 한도

5종

말단과 클립 수가 다른 구성

5~10개

모델별 1포장 수량

특징

휘어지는 축과
말단 5종의 6606 SMD 클립

핵심 특징현장에서 달라지는 점
휘는 플라스틱 피복 축축을 구부려 부품 사이로 클립을 넣을 수 있어 부품이 촘촘한 기판에서도 핀에 닿습니다.
회전 몸체(6606-080)클립 몸체가 돌아가므로 핀 방향에 맞춰 각도를 바꿔 물릴 수 있습니다.
Ø2mm·Ø4mm 바나나 잭(6606-D2·D4)계측기 단자 규격에 맞는 잭 말단을 고르면 변환 없이 바로 연결됩니다.
클립 2개 리드(6606-02)유연한 클립 두 개로 부품 양단을 동시에 물 수 있습니다.
니켈 코팅·AuNi 접점기본 모델은 니켈 코팅 강·황동, 6606-080은 AuNi 코팅으로 접촉 안정성을 확보합니다.

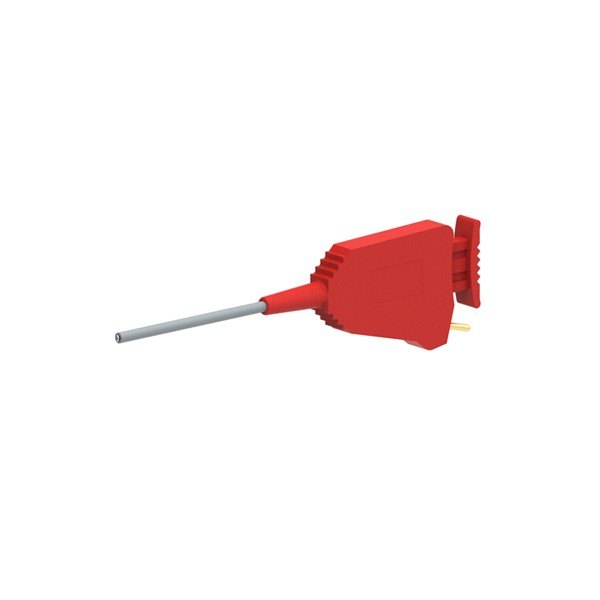

ELECTRO-PJP 6606-080 - 0.8mm 플러그가 달린 빨간 SMD 테스트 클립
0.8mm 플러그가 달린 빨간 SMD 테스트 클립

리드 선정

6606 말단 모양과
길이 옵션 비교

길이 옵션은 6606과 6606-02가 50·100, 6606-D2와 6606-D4가 10·50이며, 6606-080은 길이 옵션이 없는 클립 단품입니다. 포장 수량도 6606-080만 10개이고 나머지 4종은 5개이므로 주문 수량을 셀 때 구분하세요.

유연한 축도 크게 구부리기를 반복하면 모양이 변합니다. 핀 위치를 정한 뒤에는 각도를 고정한 채 물리고, 굽힘 한도를 넘지 않도록 관리하세요.

축을 구부려 핀에 접근하는 방법

핀 사이가 좁은 헤더에서는 축을 먼저 원하는 각도로 구부린 다음 클립을 핀에 물리세요. 6606-080은 몸체가 회전하므로 핀 방향에 맞춰 돌리고, 피복 축을 36°까지 구부려 접근할 수 있습니다.

사양

6606 클립 리드 5종
모델 비교 사양

항목구성주문 품번길이 옵션포장 수량
6606-080유연한 SMD 테스트 클립 / Ø0.8mm 수 연결부6606-080-#해당 없음10개
6606-D2유연한 SMD 테스트 클립 / Ø2mm 바나나 잭6606-D2-[L]-#10 / 505개
6606-D4유연한 SMD 테스트 클립 / Ø4mm 바나나 잭6606-D4-[L]-#10 / 505개
6606유연한 SMD 테스트 클립 / 반대쪽 오픈6606-[L]-#50 / 1005개
6606-02유연한 SMD 테스트 클립 2개6606-02-[L]-#50 / 1005개

시리즈 공통 사양

항목사양
정격 전압30 VAC 이하 / 60 VDC 이하
정격 전류1 A
접점 소재니켈 코팅 강·황동 (6606-080은 AuNi 코팅 강·황동)
절연 소재PA6 (6606-080은 PA6.6)
6606-080 축 굽힘플라스틱 피복 축 36° 이내, 회전 몸체
안전 범주CAT 등급 없음

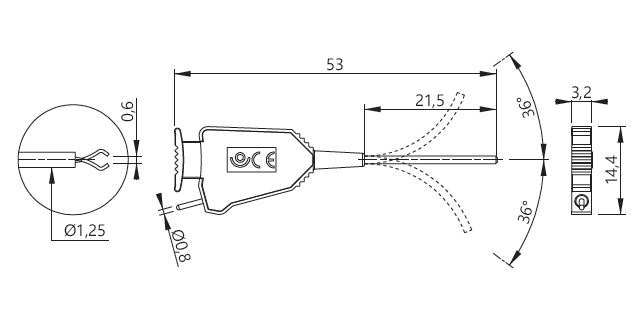

ELECTRO-PJP 6606-080 - 유연한 SMD 테스트 클립의 치수도
유연한 SMD 테스트 클립의 치수도

활용 분야

미세 핀 측정과
계측기 단자 연결

  • 촘촘한 기판 측정 — 부품 틈에 숨은 핀을 휘는 축으로 물어 측정합니다.
  • 계측기 단자 연결 — Ø2mm 또는 Ø4mm 잭 말단으로 계측기 단자에 바로 접속합니다.
  • 두 점 동시 연결 — 클립 2개짜리 리드로 부품 양단 신호를 한 번에 연결합니다.

선택 가이드

계측기 단자에 맞는
6606 클립 선택

이럴 때 (단자·측정 조건)권장 모델선택 이유
계측기 잭이 Ø2mm라면6606-D2Ø2mm 바나나 잭 말단이라 Ø2mm 계측기 잭에 그대로 연결됩니다.
계측기 잭이 Ø4mm라면6606-D4Ø4mm 바나나 잭 말단이라 Ø4mm 계측기 잭에 바로 연결됩니다.
한 점만 물고 반대쪽은 직접 결선한다면6606반대쪽이 오픈 끝이라 원하는 단자에 직접 결선할 수 있습니다.
두 점을 동시에 물어야 한다면6606-02양쪽에 유연한 클립이 달려 부품 양단을 한 리드로 잡을 수 있습니다.
Ø0.8mm 암 연결부에 꽂아야 한다면6606-080Ø0.8mm 수 연결부에 회전 몸체를 갖춰 작은 커넥터에 꽂고 핀 방향도 맞출 수 있습니다.

구성·옵션

6606 길이 옵션과
포장 구성

구분내용
6606 · 6606-02 길이50 / 100
6606-D2 · 6606-D4 길이10 / 50
포장 수량6606-080 10개, 나머지 4종 5개
