Electro-PJP 464-IEC 스프링 장착 테스트 팁(0.7mm) w/ 4mm 컨넥션

Electro-PJP 464-IEC 스프링 장착 테스트 팁(0.7mm) w/ 4mm 컨넥션

MODEL
464-IEC
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

측정점 모양에 맞춰 리드 끝에
갈아 끼우는 테스트 팁

ELECTRO-PJP 462-IEC · 464-IEC · EPerch 테스트 팁과 교체 키트

견적 받기

Electro-PJP 국내 정식 공급 파트너

ELECTRO-PJP 462-IEC·464-IEC·464IECNeedle은 측정 리드 끝에 끼워 사용하는 Ø0.7mm 스프링 테스트 팁(프로브 팁)으로, 600 V CAT II, 1 A 정격입니다. EPerch 나사 체결 팁과 KitEPerch3BOX 교체 키트를 더하면 측정점 형상에 맞는 팁으로 갈아 끼울 수 있습니다.

462와 464에는 보호 캡이 달려 단락을 막으며, 정격 범위 안이라면 활선 회로 측정에도 사용할 수 있습니다. 462·464·464IECNeedle은 10개, EPerch 팁은 5개 단위로 포장되며, 이 제품은 (주)테솔이 국내에 공식 공급합니다.

600 V

CAT II 정격 전압(462·464·Needle)

1 A

스프링 팁과 니들 팁 정격 전류

Ø0.7mm

462 · 464 스프링 팁 지름

5종 + 키트

개별 팁 5종과 교체 키트 1종

특징

스프링 팁과 EPerch 팁
형상별 구성

핵심 특징현장에서 달라지는 점
보호 캡(462·464)팁에 씌운 캡이 인접 단자와의 단락을 막아, 활선 상태에서 측정할 때 사고 위험이 줄어듭니다.
스프링 팁(462·464)스프링이 측정점에 밀착해 미세 접점에서도 접촉 압력을 일정하게 유지합니다.
Ø2mm·Ø4mm 연결 구분462는 Ø2mm, 464는 Ø4mm 연결이므로 계측기 단자 규격에 맞춰 고르세요.
Ø0.6mm 니들 팁(464IECNeedle)더 가는 팁이라 미세한 접점과 좁은 틈의 측정점에도 닿습니다.
나사 체결 EPerch 팁(45°·직선)Ø4mm 나사 체결 구조라 측정점 방향에 맞는 팁으로 바꿔 끼울 수 있습니다.

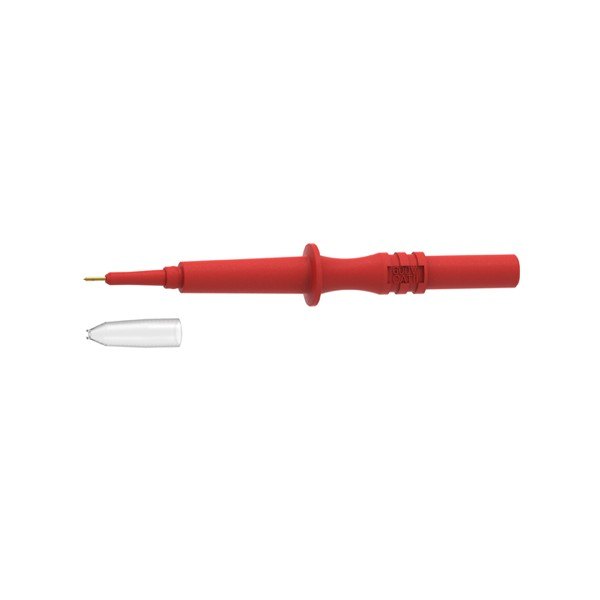

ELECTRO-PJP 464-IEC - 보호 캡이 함께 놓인 빨간 스프링 테스트 팁
보호 캡이 함께 놓인 빨간 스프링 테스트 팁

팁 선정

연결 규격과
측정점 형상에 맞춘 팁

측정기 소켓이 Ø2mm라면 462를, Ø4mm라면 464를 고르세요. 미세한 접점에는 Ø0.6mm 니들 팁(464IECNeedle)이 맞고, 나사로 고정하는 Ø4mm 연결부에는 EPerch 팁이 적합합니다.

KitEPerch3BOX는 EPerch2Is, EPerchDroitIsJ, EPerchIsJ, Pointe/PeTeT(Ø4mm 팁, 60°)를 1개씩 담은 교체 키트입니다. 현장에서 팁 형상을 자주 바꾼다면 하나씩 구매하기보다 키트로 갖추는 편이 간단합니다.

교체 키트 구성

키트에는 45° 팁, 직선 팁, 60° 팁 등 형상이 다른 네 가지가 1개씩 들어 있어 측정점 방향에 맞춰 갈아 끼울 수 있습니다. 팁을 바꿀 때는 나사를 끝까지 조여 접촉 저항이 달라지지 않게 하세요.

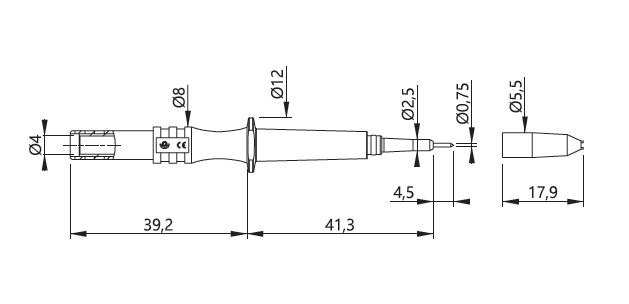

ELECTRO-PJP 464-IEC - 스프링 장착 테스트 팁의 치수도
스프링 장착 테스트 팁의 치수도

사양

5종 팁과 키트
모델 비교 사양

항목구성주문 품번정격 전압정격 전류포장 수량
462-IECØ0.7mm 스프링 테스트 팁 / Ø2mm 연결462-IEC-#600 V CAT II1 A10개
464-IECØ0.7mm 스프링 테스트 팁 / Ø4mm 연결464-IEC-#600 V CAT II1 A10개
464IECNeedleØ0.6mm 테스트 팁 / Ø4mm 연결464IECNeedle13/0.6-#600 V CAT II1 A10개
EPerchIsJØ4mm 나사 체결 테스트 팁, 45° 각도EPerchIsJ해당 없음해당 없음5개
EPerchDroitIsJØ4mm 나사 체결 직선 테스트 팁EPerchDroitIsJ해당 없음해당 없음5개
KitEPerch3BOX교체 팁 키트: EPerch2Is, EPerchDroitIsJ, EPerchIsJ, Pointe/PeTeT (Ø4mm 팁 60°) 각 1개KitEPerch3BOX해당 없음해당 없음해당 없음

테스트 팁 공통 사양

항목사양
접점 소재462·464: 강·황동 니켈 코팅 / 464IECNeedle: 니켈 코팅 황동(팁 코팅 없음) / EPerch 팁: 니켈 코팅 황동
절연 소재462·464·464IECNeedle: PP / EPerch 팁: 폴리올레핀
보호 캡462·464에 장착(단락 방지)
활선 회로462·464는 정격 범위 안에서 사용 가능

활용 분야

미세 접점과
설비 단자 측정

  • 소형 부품 측정 — 스프링 팁으로 좁은 측정점에 접촉합니다.
  • 전기설비 점검 — 나사 체결형 Ø4mm 팁으로 단자 연결부를 측정합니다.
  • 계측기 연결 — Ø2mm 또는 Ø4mm 안전 소켓이 있는 DMM과 LCR 미터, 설비 점검기에 연결합니다.
  • 팁 교체 관리 — 교체 키트로 측정점 방향에 따라 팁을 바꿔 가며 사용합니다.

선택 가이드

소켓 규격과 팁 형상에 맞는
모델 선택

이럴 때 (규격·측정점 조건)권장 모델선택 이유
측정기 소켓이 Ø2mm라면462-IECØ2mm 연결의 스프링 팁이라 Ø2mm 소켓에 바로 꽂습니다.
측정기 소켓이 Ø4mm라면464-IECØ4mm 연결의 스프링 팁이라 Ø4mm 안전 소켓에 맞습니다.
더 가는 팁으로 접근하려면464IECNeedleØ0.6mm 니들 팁이라 미세 접점에 닿으며, 연결은 Ø4mm입니다.
나사 체결형 45° 또는 직선 팁이 필요하다면EPerchIsJ · EPerchDroitIsJ측정점 방향에 맞춰 45°와 직선 가운데 팁 각도를 고를 수 있습니다.
여러 팁을 한 번에 갖추려면KitEPerch3BOX4종 팁이 1개씩 들어 있어 팁 형상을 자주 바꾸는 현장에 맞습니다.

구성·옵션

KitEPerch3BOX와
포장 구성

구분내용
KitEPerch3BOX 구성EPerch2Is, EPerchDroitIsJ, EPerchIsJ, Pointe/PeTeT(Ø4mm, 60°) 각 1개
포장 수량462 · 464 · 464IECNeedle 10개, EPerch 팁 5개
주문 품번462-IEC-#, 464-IEC-#, 464IECNeedle13/0.6-#, EPerchIsJ, EPerchDroitIsJ, KitEPerch3BOX
