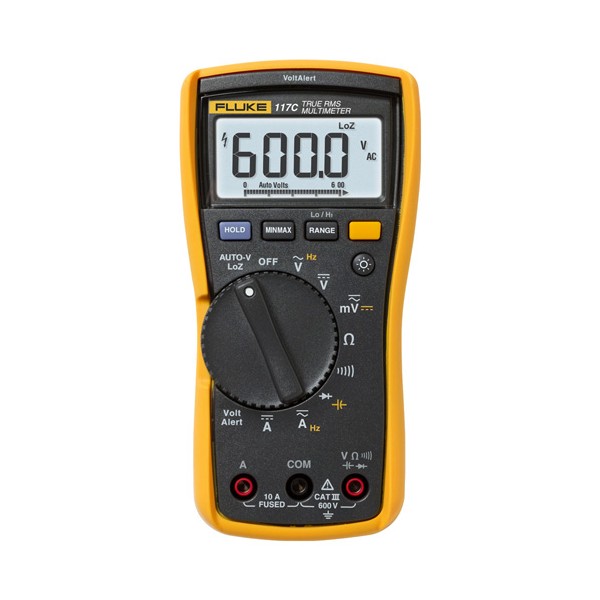

Fluke 113/114/115/116/117 디지털 멀티미터

MODEL: Fluke 113/114/115/116/117
브랜드: FLUKE

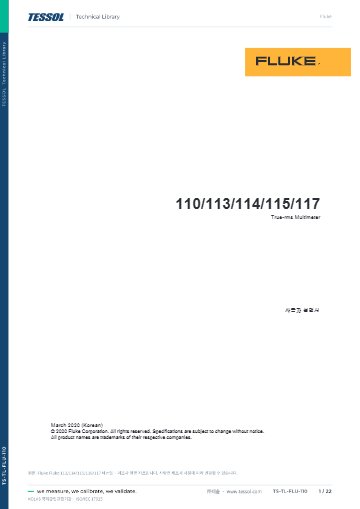

제품 자료: 메뉴얼

2024 FLUKE Catalogue

제품문의 구매하기

작업 종류에 맞춰 고르는
110 시리즈 멀티미터

Fluke 110 시리즈 디지털 멀티미터

견적 받기

Fluke 국내 공식 대리점

Fluke 110 시리즈는 6000 카운트 표시를 갖춘 소형 true-rms 디지털 멀티미터(DMM) 라인입니다. 113·114·115·116·117 다섯 모델이 전압 판정부터 전류·온도 측정까지 작업 종류에 따라 기능을 나눠 갖췄습니다.

다섯 모델 모두 같은 표시부와 true-rms 교류 측정을 갖췄고, 114–117은 DC 전압 정확도 ±(0.5 % + 2)도 같습니다. 그래서 필요한 기능만 비교하면 모델이 정해집니다. 이 라인은 (주)테솔이 국내에 공식 공급합니다.

6000 카운트

다섯 모델 공통

true-rms

다섯 모델 공통

CAT IV 600 V

113만 해당

LoZ 기능

113 · 114 · 116 · 117

특징

110 시리즈 다섯 모델의
기능 차이

핵심 특징	현장에서 달라지는 점
용도별 모델	점검 작업에 필요한 기능만 갖춘 다섯 모델이라 사용하지 않는 기능에 드는 비용을 줄입니다.
LoZ 낮은 임피던스	113은 VCHEK, 114·116·117은 AutoVolt·LoZ로 고스트 전압 때문에 잘못 판정하는 일을 줄입니다.
AutoVolt	114·116·117은 AC와 DC를 스스로 골라 측정하므로 선택 스위치를 잘못 두는 실수를 막아 줍니다.
10 A 전류	115와 117은 교류·직류 10 A까지 측정해 부하 전류 점검까지 한 대로 끝낼 수 있습니다.
온도 측정	116은 K형 온도를 -40…400 °C까지 측정합니다.

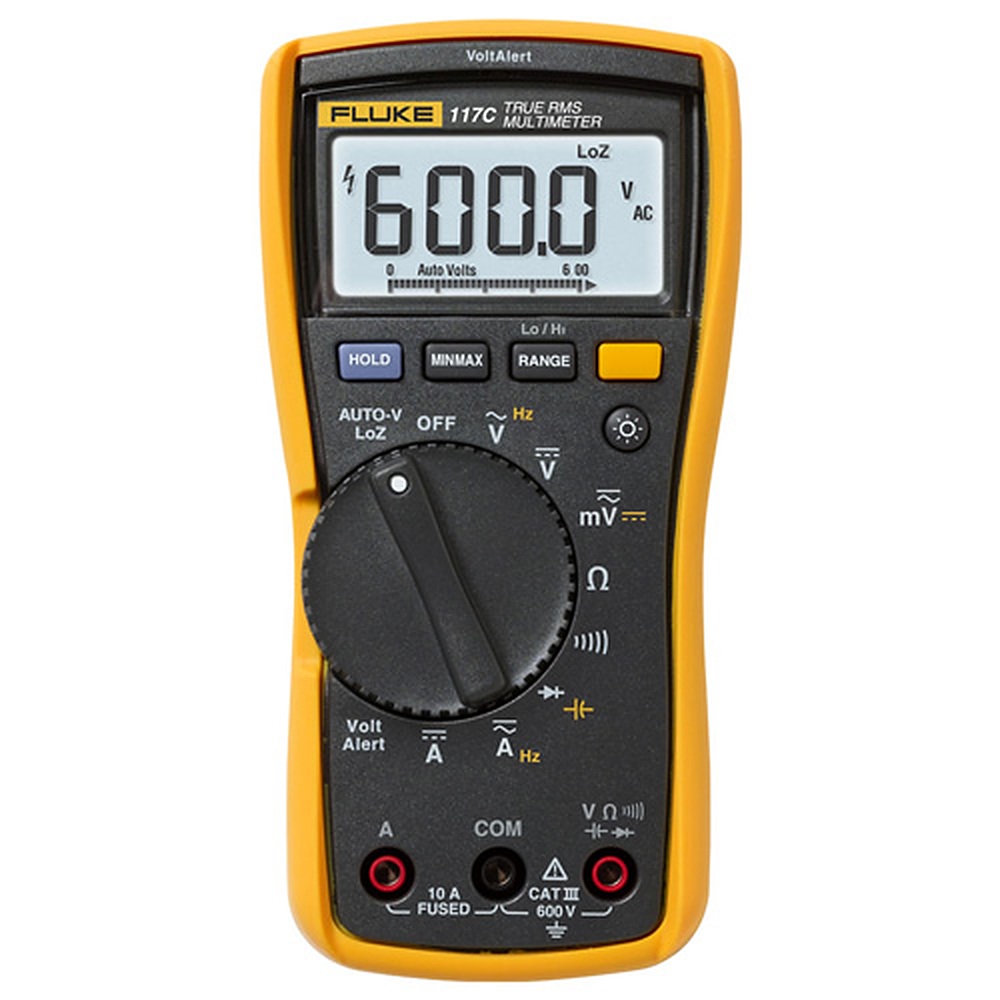

VoltAlert	117은 단자에 닿지 않고도 전압이 있는 곳을 알려 주어 작업 전 확인이 빨라집니다.

작업별 구분

작업 종류로 정하는
110 시리즈 모델

전압·통전 판정이 주된 일이라면 114, 인입부처럼 CAT IV 환경이라면 113이 맞습니다. 전류와 정전 용량까지 재야 한다면 115, 공조·연소 설비를 점검한다면 116, 전기 기사의 일상 점검에는 117이 알맞습니다.

전류 기능이 없는 113이나 114를 쓰다가 전류 측정이 필요해지면 115나 117로 옮기면 됩니다. 한 대로 모든 작업을 처리하고 싶다면 상위 모델부터 검토하세요.

모델 번호로 역할을 나누는 현장

공구 가방에 두 모델을 함께 넣고 다니는 팀이라면 용도가 겹치지 않게 모델을 정해 두면 좋습니다. 예를 들어 CAT IV 점검에는 113, 일상 점검에는 117을 쓰는 식입니다.

정확도 읽기

110 시리즈 공통
정확도 표기 읽는 법

114–117의 DC 전압 ±(0.5 % + 2)는 읽음값의 일정 비율에 마지막 자리 2카운트를 더한 값입니다. 모델에 따라 AutoVolt·LoZ 범위의 정확도는 ±(2.0 % + 3)처럼 넓어지므로, 이 모드로 판정할 때는 해당 정확도를 기준으로 삼으세요.

표시부와 막대그래프 읽는 법

6000 카운트 표시부는 초당 4회, 33세그먼트 막대그래프는 초당 40회 갱신됩니다. 신호가 흔들릴 때는 막대그래프가 움직이는 방향을 먼저 보세요.

교정 관리

110 시리즈 모델별
교정 의뢰

모델마다 교정할 기능이 다르므로, 의뢰하실 때 모델명과 쓰시는 기능을 함께 알려 주세요. 교정은 (주)테솔의 KOLAS 인정 범위 안에서 안내해 드립니다.

사양

110 시리즈 모델 비교와
공통 사양

항목	113	114	115	116	117
맞는 작업	유틸리티 점검	전기 점검	현장 서비스	HVAC	전기 기사
전류 입력	없음	없음	10 A AC/DC	600 µA AC/DC	10 A AC/DC
낮은 임피던스	VCHEK (LoZ 전압 · 통전)	AutoVolt · LoZ	해당 없음	AutoVolt · LoZ	AutoVolt · LoZ
정전 용량	1000 nF…9999 µF	해당 없음	1000 nF…9999 µF	1000 nF…9999 µF	1000 nF…9999 µF
온도	해당 없음	해당 없음	해당 없음	K형 -40…400 °C	해당 없음
비접촉 전압 감지	해당 없음	해당 없음	해당 없음	해당 없음	VoltAlert
주파수	해당 없음	해당 없음	50 kHz	해당 없음	50 kHz
안전 등급	CAT IV 600 V	CAT III 600 V	CAT III 600 V	CAT III 600 V	CAT III 600 V

시리즈 공통 사양

항목	사양
표시	6000 카운트 · 초당 4회 갱신 · 백라이트
AC 측정	true-rms (다섯 모델 공통)
DC 전압	114 · 115 · 116 · 117: ±(0.5 % + 2)
AC 전압	114 · 115 · 116 · 117: ±(1.0 % + 3) (45–500 Hz)
저항	114 · 115 · 116 · 117: 600.0 Ω…6.000 MΩ ±(0.9 % + 1)
통전	20 Ω 미만 켜짐 · 250 Ω 초과 꺼짐
서지 방지	114 · 115 · 116 · 117: 6 kV 피크
배터리	113: 9 V 알카라인 300시간 · 114–117: 9 V 알카라인 400시간 (백라이트 끔)
크기 · 무게	113: 167.1 × 85.1 × 46.0 mm · 404 g · 114–117: 167 × 84 × 46 mm · 550 g
보증	114 · 115 · 116 · 117: 3년

활용 분야

Fluke 110 시리즈가
쓰이는 현장

전기 설비 — 전압과 통전을 점검해 배선 이상을 찾습니다.
냉난방 설비 — 온도와 전류를 함께 점검합니다.
현장 서비스 — 전류와 정전 용량을 측정해 고장 부위를 좁힙니다.
전기 기사의 일상 점검 — 비접촉 전압 확인까지 한 대로 진행합니다.

선택 가이드

작업별로 보는
110 시리즈 모델 선택표

이럴 때	권장 모델
전압과 통전만 판정한다면	Fluke 114
CAT IV 600 V 등급이 필요하다면	Fluke 113
10 A 전류와 정전 용량, 주파수까지 잰다면	Fluke 115
K형 온도와 µA 전류를 재는 HVAC 작업이라면	Fluke 116
VoltAlert와 10 A 전류가 필요한 전기 기사 작업이라면	Fluke 117

구성·옵션

110 시리즈 단품과 콤보 키트

구분	내용

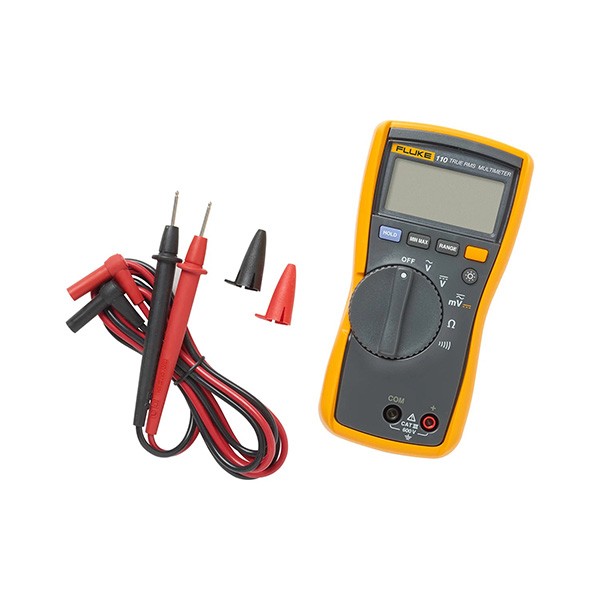

모델	Fluke 113 · 114 · 115 · 116 · 117 (단품)
키트	117/323 콤보 키트 · 116/62 MAX+ 콤보 키트

110 시리즈와 함께 보는
Fluke 멀티미터

Fluke 110 시리즈에서 어떤 모델을 골라야 합니까?
전기 기사에게는 117, 공조 설비에는 116, 현장 서비스에는 115가 알맞습니다. 전압과 통전만 판정한다면 114, CAT IV 600 V가 필요하다면 113을 고르세요.
Fluke 113부터 117까지 모두 true-rms 방식입니까?
네, 다섯 모델 모두 true-rms 방식으로 교류를 측정합니다.
110 시리즈 가운데 온도를 측정할 수 있는 모델이 있습니까?
네, 116만 K형 온도를 측정할 수 있습니다. 측정 범위는 -40…400 °C입니다.
110 시리즈에서 전류를 측정하는 모델은 무엇입니까?
115와 117은 교류·직류 10 A까지, 116은 600 µA까지 측정합니다.
