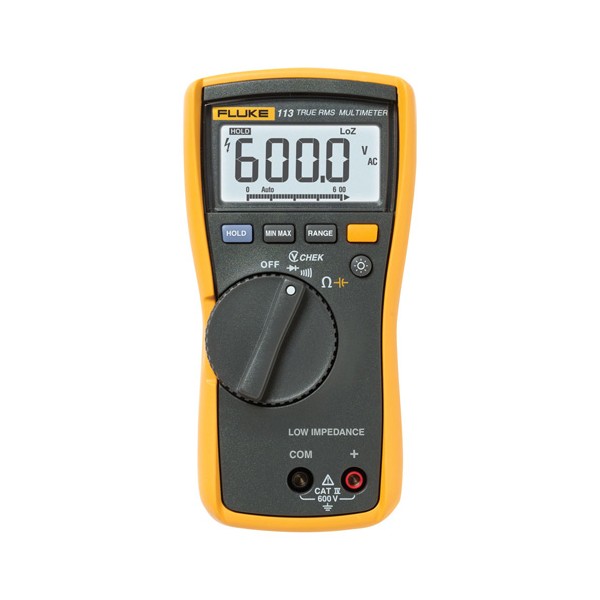

FLUKE 113 디지털 멀티미터

MODEL: Fluke 113/APAC
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

한 번 접촉으로 전압과 통전을
판정하는 유틸리티 멀티미터

Fluke 113 유틸리티용 true-rms 멀티미터

견적 받기

Fluke 국내 공식 대리점

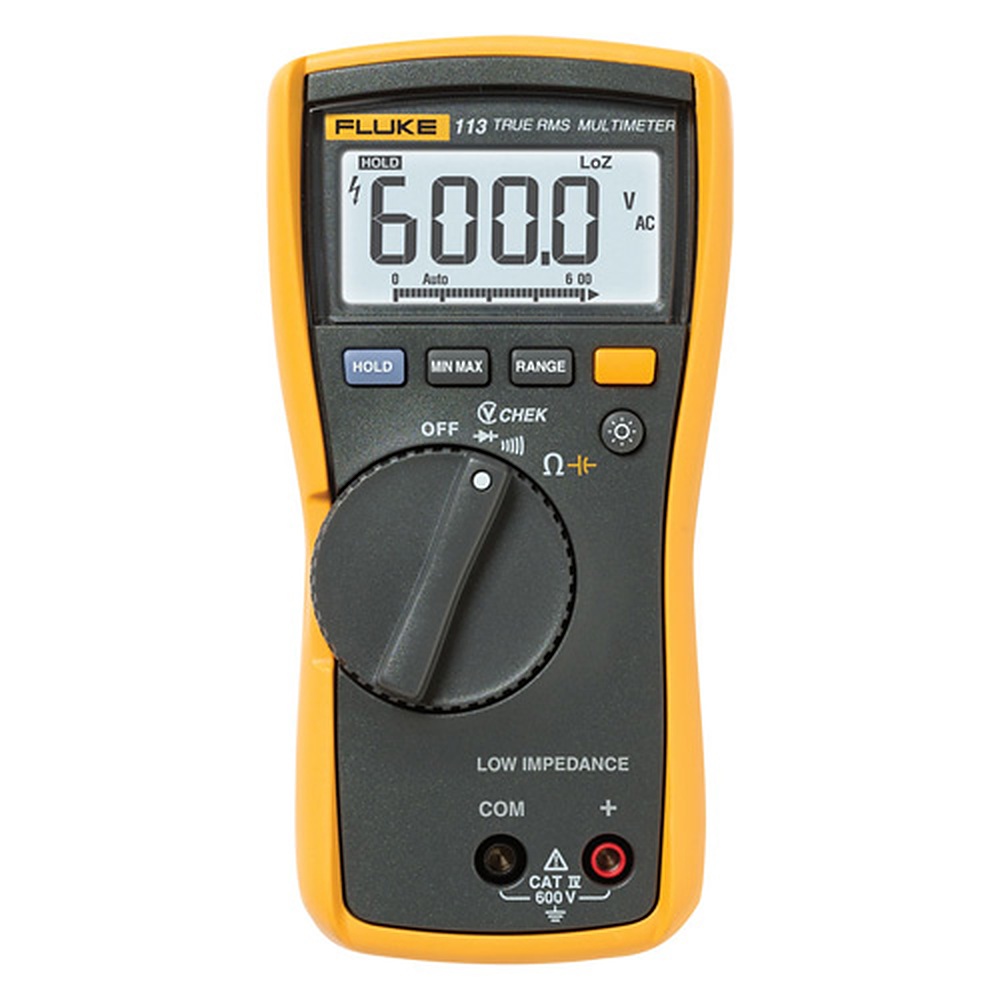

Fluke 113은 VCHEK로 전압 유무와 통전을 함께 판정하는 유틸리티용 true-rms 디지털 멀티미터(DMM)입니다. 6000 카운트 표시와 CAT IV 600 V 등급을 갖춰 인입부와 배전 설비의 1차 점검에 적합합니다.

VCHEK 입력은 약 3 kΩ의 낮은 임피던스라 고스트 전압 때문에 잘못 읽는 일을 막아 줍니다. 전압이 있으면 전압 값을, 없으면 통전 상태를 같은 화면에 보여 주므로 단자를 바꿔 꽂는 단계가 줄어듭니다. 전류 입력 없이 전압·통전·저항 점검에 집중한 이 모델은 (주)테솔이 국내에 공식 공급합니다.

CAT IV 600 V

110 시리즈에서 113만 해당

VCHEK

LoZ 전압 · 통전 자동 판정

약 3 kΩ

VCHEK 입력 임피던스

1 m 낙하

IEC 61010-1 기준 시험 통과

특징

Fluke 113의
판정 중심 기능 구성

핵심 특징	현장에서 달라지는 점
VCHEK	전압이 있으면 전압을, 없으면 통전 상태를 표시하므로 한 번만 대어도 회로 상태를 구분할 수 있습니다.
LoZ 입력	입력 임피던스를 낮춰 고스트 전압 때문에 잘못 판정하는 일을 줄입니다.
True-rms	비선형 부하의 교류도 실제 RMS 값으로 측정하므로 인버터 주변에서도 값을 믿고 쓸 수 있습니다.
대형 백라이트	어두운 기계실에서도 큰 숫자를 또렷하게 읽을 수 있습니다.
최소/최대 기록	신호가 흔들릴 때 최소값과 최대값을 함께 기록해 순간 변동을 놓치지 않습니다.
다이오드 테스트	게르마늄, 실리콘, 전력 다이오드의 상태를 한 대로 점검할 수 있습니다.

VCHEK 활용

VCHEK로
고스트 전압 걸러내기

같은 배관 안의 전선끼리 결합하면 끊긴 선에도 전압이 나타날 수 있습니다. VCHEK은 입력 임피던스를 낮춰 이런 전압을 억제하므로, 실제로 전원이 살아 있는 선에서만 값을 표시합니다. 민감한 전자 회로에는 쓰지 마세요.

VCHEK 판정 화면

전압 값이 표시되면 전원이 살아 있는 상태이고, 통전 표시가 나오면 회로가 이어진 상태입니다. 전압을 잰 뒤에는 1분을 기다렸다가 저항, 정전 용량, 다이오드, 연속성을 측정하세요.

측정 읽기

Fluke 113
정확도 표기 읽는 법

VCHEK 전압의 ±(2.0 % + 3)은 읽음값의 일정 비율에 마지막 자리 3카운트를 더한 값입니다. 600.0 V 범위의 분해능이 0.1 V이므로 3카운트는 0.3 V에 해당합니다. 주변 온도가 18–28 °C를 벗어나면 1 °C마다 정확도에 0.1을 곱한 값이 더해집니다.

프로브 홀더와 자석 걸이

리드는 본체의 프로브 홀더에 꽂아 보관하고, 옵션인 TPAK 자석 걸이를 달면 금속 패널에 걸어 두 손을 자유롭게 쓸 수 있습니다. 낙하 시험 기준이 1 m이므로, 작업대에서 떨어뜨렸다면 외관부터 확인한 뒤 사용하세요.

교정 관리

Fluke 113
정확도 유지와 교정 주기

측정값을 기록으로 남기는 설비라면 입고 때와 정기 점검 때의 교정 결과를 함께 보관해 두어야 합니다. 교정은 (주)테솔의 KOLAS 인정 범위 안에서 안내해 드립니다.

사양

Fluke 113 상세 사양

항목	사양
카운트	6000 (3 3/4자리) · 초당 4회 · 백라이트
VCHEK (LoZ 전압)	6.000/60.00/600.0 V · ±(2.0 % + 3) (DC, 45–500 Hz) · ±(4.0 % + 3) (500 Hz–1 kHz) · 입력 약 3 kΩ · 60카운트부터 규정
전압 분해능	0.001 V · 0.01 V · 0.1 V (6.000 V · 60.00 V · 600.0 V 범위)
저항 · 통전	600.0 Ω ±(0.9 % + 2) · 6.000/60.00 kΩ ±(0.9 % + 1) · 통전 < 20 Ω 켜짐 / > 250 Ω 꺼짐
커패시턴스 · 다이오드	1000 nF…9999 µF ±(1.9 % + 2) (> 1000 µF ±(5 % + 20)) · 다이오드 2.000 V ±(2.0 % + 3)
전류	없음
저항 개방 회로 전압	2.7 V dc 미만
저항 최대 스케일 전압	0.7 V dc 미만
저항 단락 회로 전류	350 µA 미만
다이오드 개방 회로 전압	2.7 V dc 미만
다이오드 최대 스케일 전압	2.000 V dc
다이오드 단락 회로 전류	1.0 mA 미만
VCHEK 공통 모드 거부비	1 kΩ 불균형, dc · 50/60 Hz에서 60 dB 초과
안전 등급	CAT IV 600 V (IEC 61010-2-033)
단자-접지 최대 전압	600 V
동작 환경	-10…50 °C · 18–28 °C 밖은 °C당 정확도 × 0.1 추가 · 고도 2000 m
보관 온도	-40…60 °C
보관 고도	10,000 m
상대 습도	30 °C까지 95 % · 40 °C까지 75 % · 50 °C까지 45 %
진동	Class 2 기기 기준 MIL-PRF-28800 준수
충격	IEC 61010-1-2001 기준 1 m 낙하 시험 통과
오염 등급	2
EMI 규정	FCC Part 15, Class B 준수
배터리	9 V 알카라인, 300시간 (백라이트 끔)
크기	167.1 × 85.1 × 46.0 mm
무게	404 g

활용 분야

Fluke 113이
알맞은 점검 작업

배전반과 분전반 — 작업 전에 전압이 있는지부터 확인합니다.
경보기와 조명 회로 — 단자를 바꾸지 않고 통전 여부를 판정합니다.
인버터와 모터 주변 — 일그러진 교류를 true-rms로 측정합니다.
커패시터와 다이오드 — 부품이 정상인지 점검합니다.

선택 가이드

110 시리즈에서
Fluke 113을 고르는 기준

이럴 때	권장 모델
전압과 통전을 한 번에 판정하고 CAT IV 600 V가 필요하다면	Fluke 113
전압과 저항, 통전만 확인하면 된다면	Fluke 114
10 A 전류나 주파수까지 측정해야 한다면	Fluke 115
K형 온도와 µA 전류가 필요한 HVAC 작업이라면	Fluke 116
전기 기사 현장에서 10 A 전류와 VoltAlert가 필요하다면	Fluke 117

구성·옵션

Fluke 113
구성과 옵션

구분	내용
본체	Fluke 113 true-rms 멀티미터
옵션	TPAK 자석 걸이
배터리	9 V 알카라인 (ANSI 1604A / IEC 6F22)

113과 함께 보는
Fluke 멀티미터

Fluke 113의 안전 등급은 CAT IV 300 V입니까?
아닙니다. 113은 CAT IV 600 V 등급입니다(IEC 61010-2-033).
Fluke 113으로 전류도 측정할 수 있습니까?
아닙니다. 113에는 전류 입력이 없습니다. 전류 측정이 필요하다면 Fluke 115나 117을 고르세요.
VCHEK으로 전압을 잰 뒤 바로 저항을 측정해도 됩니까?
아닙니다. 전압을 잰 뒤에는 1분을 기다렸다가 저항, 정전 용량, 다이오드, 연속성을 측정하세요.
Fluke 113 배터리는 얼마나 갑니까?
알카라인 배터리 기준 300시간이며, 백라이트를 쓰지 않을 때의 수치입니다.
