GW Instek 휴대용 디지털 멀티미터

GW Instek 휴대용 디지털 멀티미터

MODEL
GDM-500 시리즈
브랜드
GWINSTEK
제품 자료
제품문의 구매하기

작업 환경의 CAT 등급에 맞춰
고르는 휴대용 멀티미터

GW Instek GDM-500 시리즈 휴대용 디지털 멀티미터

견적 받기

GW Instek GDM-500 시리즈는 GDM-541, GDM-533, GDM-532, GDM-531로 구성된 휴대용 디지털 멀티미터(핸드헬드 DMM) 라인입니다. 서비스 엔지니어의 현장 작업에 맞춰 카운트와 기능뿐 아니라 CAT 등급도 모델마다 다르게 설계되어 있으므로, 작업 장소의 등급부터 확인하세요.

카운트는 6000~22,000 범위에서 고를 수 있고, USB 연결과 온도 측정, 최대 전류도 모델마다 다릅니다. 사용 환경에 필요한 사양만 골라 과도한 투자를 피할 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

6000 ~ 22,000

카운트 범위

4개 모델

휴대용 라인업

20 A

최대 전류 (541 · 533)

CAT IV 600 V

541 · 533만 해당

특징

GDM-500 네 모델이
공유하는 기본 기능

핵심 특징현장에서 달라지는 점
정밀 측정최대 22,000 카운트의 해상도로 세밀한 값을 읽을 수 있습니다.
true-rmsGDM-531을 제외한 세 모델이 교류를 true-rms로 측정해 일그러진 파형도 실효값으로 확인합니다.
대형 백라이트 화면어두운 현장에서도 측정값이 선명하게 읽힙니다.
회전식 선택기회전식 선택기와 푸시버튼이라 장갑을 낀 채로도 조작할 수 있습니다.
비접촉 전압 감지리드를 대지 않고도 전압이 있는지 먼저 확인할 수 있습니다.
과부하 경보과부하가 걸리면 소리와 화면으로 알려 허용 범위를 넘긴 측정을 막습니다.
퓨즈 보호 입력전류 입력이 퓨즈로 보호되어 오입력 사고의 피해를 줄입니다.
자동 전원 꺼짐일정 시간 뒤 자동으로 꺼져 배터리 소모를 줄입니다.

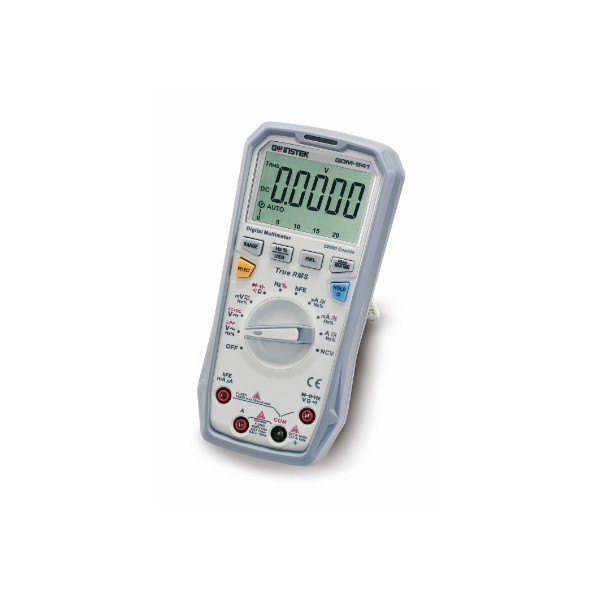

GWINSTEK GDM-500 시리즈 - 표시창과 로터리 스위치가 있는 휴대용 디지털 멀티미터
표시창과 로터리 스위치가 있는 휴대용 디지털 멀티미터

등급 확인

GDM-500 모델마다 다른
CAT 등급

CAT IV 600 V는 GDM-541과 GDM-533에만 해당하며, GDM-532는 CAT II 1000 V와 CAT III 600 V, GDM-531은 CAT III 600 V입니다. 같은 시리즈라도 전압 숫자만 보고 고르면 작업 장소에 맞지 않는 등급을 고르게 되므로, 측정 대상이 분전반인지 말단 콘센트인지부터 정하세요.

측정 장소와 등급 대조

모델 본체와 라벨의 CAT 표기를 확인한 뒤, 작업할 회로의 측정 카테고리와 대조하세요. 최대 전압이 같은 숫자라도 CAT 등급이 다르면 사용할 수 있는 장소가 다릅니다.

교정 연계

GDM-500 시리즈
교정 관리

GDM-500 시리즈는 어느 모델이든 정기 교정 이력을 남겨 측정값의 신뢰를 관리하세요. 보유 모델의 교정이 (주)테솔의 KOLAS 인정 범위에 포함되는지는 모델명을 알려 주시면 확인해 드립니다.

사용 방법

GW Instek GDM-541·533
USB 데이터 전송과 PC 소프트웨어

GDM-500 시리즈 가운데 GDM-541과 GDM-533은 USB 통신 모듈로 측정값을 PC에 보내고, 제조사 웹사이트의 USB 통신 소프트웨어로 값을 받습니다. GDM-532와 GDM-531은 USB가 없어 PC 연동을 지원하지 않습니다.

소프트웨어·도구하는 일
USB 통신 소프트웨어 (GDM-541·533)측정값을 PC에서 수신(제조사 웹사이트에서 내려받음)
USB 케이블과 어댑터 소켓멀티미터 뒷면 USB 포트와 PC 연결(GDM-541·533 기본 구성)

처음 연결하는 순서

순서할 일
1GW Instek 웹사이트의 GDM-500 다운로드 페이지에서 USB 통신 소프트웨어를 내려받아 설치하세요.
2멀티미터 뒷면의 USB 덮개를 열고 USB 통신 모듈을 USB 포트에 끼우면 화면에 데이터 전송 표시가 나타납니다.
3USB 케이블로 통신 모듈과 PC를 연결합니다.
4데이터 통신 버튼을 길게 눌러 전송을 켜고, PC 소프트웨어에서 측정값이 들어오는지 확인하세요.
5전송을 멈출 때는 같은 버튼을 길게 눌러 끄거나 통신 모듈을 빼세요.

데이터 통신 버튼은 USB 통신 모듈이 끼워져 있을 때만 동작합니다. 버튼을 눌러도 반응이 없으면 모듈이 끝까지 들어갔는지 먼저 확인하세요.

사양

네 모델의
핵심 사양 비교

항목GDM-541GDM-533GDM-532GDM-531
카운트22,000600099996000 (수동 범위)
DCV 정확도(최적 범위)±(0.05 % + 5)±(0.5 % + 3)±(0.5 % + 3)±(0.7 % + 3)
true-rms지원지원지원미지원
최대 전류20 A20 A9.999 A10 A (DC만)
CAT 등급CAT III 1000 V · CAT IV 600 VCAT III 1000 V · CAT IV 600 VCAT II 1000 V · CAT III 600 VCAT III 600 V
USB있음있음없음없음
K형 온도 측정해당 없음지원지원해당 없음

활용 분야

모델별로 적합한
작업 현장

  • 전자 기판 수리 — 부품의 전압과 저항을 측정합니다.
  • 현장 전기 점검 — 전압과 전류를 한 대로 측정합니다.
  • 일그러진 파형 점검 — GDM-531을 제외한 모델의 true-rms로 교류를 측정합니다.
  • 설비 점검 — 작업 장소의 CAT 등급에 맞는 모델로 점검합니다.

선택 가이드

요구 사양에 맞는
GDM-500 모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
정밀도와 USB가 모두 필요할 때GDM-541가장 높은 해상도와 DCV 정확도를 갖추고 USB가 있습니다.
현장 전기 작업에서 LoZ 측정과 온도가 필요할 때GDM-533CAT IV 600 V 등급에 USB와 K형 온도 측정이 있습니다.
온도와 넓은 해상도가 필요하고 USB는 불필요할 때GDM-5329999 카운트에 K형 온도 측정이 있습니다.
기본 점검이면 충분할 때GDM-531수동 범위 기본형으로 DC 10 A까지 측정합니다.

구성·옵션

GDM-500 모델별
포함 구성품

구성품GDM-541GDM-533GDM-532GDM-531
사용 설명서포함포함포함포함
테스트 리드포함포함포함포함
배터리포함포함포함포함
USB 케이블 및 어댑터 소켓포함포함해당 없음해당 없음
K형 열전대해당 없음포함포함해당 없음
