GW Instek GDM-533 휴대용 디지털 멀티미터

MODEL: GDM-533
브랜드: GWINSTEK
제품 자료: 종합 카달로그

종합 카달로그

제품문의 구매하기

고스트 전압 오판을 줄이는
LoZ 휴대용 멀티미터

GW Instek GDM-533 6000 카운트 휴대용 디지털 멀티미터

견적 받기

GW Instek GDM-533은 6000 카운트 LCD에 true-rms AC, 저임피던스(LoZ) 전압, K형 열전대 온도, 20 A 전류 측정을 갖춘 휴대용 디지털 멀티미터(DMM)입니다. USB로 PC에 연결할 수 있는 GDM-500 시리즈의 중간 모델입니다.

LoZ 입력이 배선 사이의 유도 전압(고스트 전압)을 낮춰 통전 여부를 잘못 판단하는 일이 줄어듭니다. K형 열전대가 포함되어 별도 장비 없이 온도 점검을 시작할 수 있고, CAT III 1000 V / CAT IV 600 V 등급이라 배전 구간 점검에도 사용합니다. (주)테솔이 국내에 공식 공급합니다.

LoZ

저임피던스 AC 전압 입력

-40 ~ 1000 °C

K형 열전대 온도 범위

20 A

전류 측정 상한

USB

PC 연결 인터페이스

특징

GDM-533의 온도·LoZ
중간 구성

핵심 특징	현장에서 달라지는 점
LoZ 전압 입력	입력 임피던스를 낮춰 병행 배선의 유도 전압을 억제하므로 통전 여부를 정확히 판별할 수 있습니다.
true-rms AC 전압	AC 전압을 실효값으로 읽어 비정현파 파형의 판독 오차를 줄입니다.
K형 온도 측정	-40 ~ 1000 °C를 K형 열전대로 측정하며 열전대가 포함되어 있습니다.
20 A 전류	600.0 µA부터 20.00 A까지 범위를 갖춰 부하 전류를 한 대로 확인할 수 있습니다.
커패시턴스·주파수	60.00 nF부터 60.00 mF까지의 커패시턴스와 10 Hz부터 10 MHz까지의 주파수를 측정해 콘덴서와 신호를 점검할 수 있습니다.
USB 연결	측정값을 USB로 PC에 옮겨 기록으로 관리할 수 있습니다.

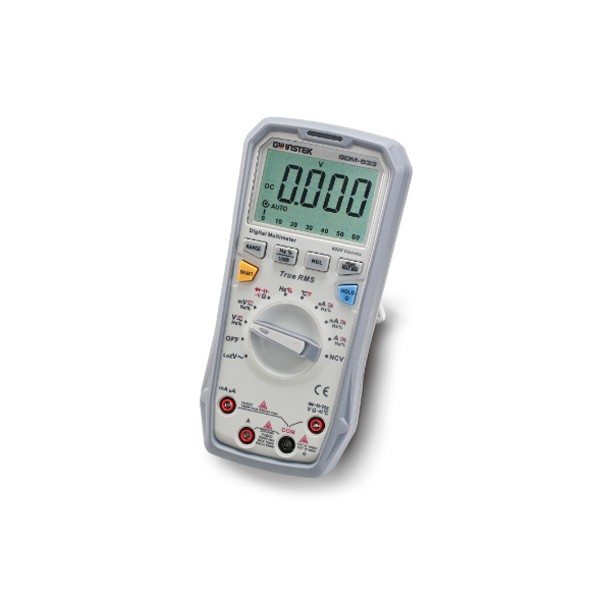

고무 보호 커버를 씌운 휴대용 멀티미터 전면

온도 정확도

GDM-533 열전대 온도의
오차 계산

온도 정확도는 ±(1.0 % + 3 °C)이므로 100 °C를 읽으면 읽음값 항 1 °C와 고정 항 3 °C가 더해져 ±4 °C가 됩니다. 이 값은 프로브 오차를 뺀 기기 사양이므로, 판정 기준을 정할 때는 프로브 사양을 따로 더하세요. LoZ 모드는 입력 부하가 커지므로 전원 회로에 연결하기 전에 설비의 보호 상태를 확인한 뒤 사용합니다.

사용 방법

GDM-533
USB 모듈 연결과 PC 기록 순서

GW Instek GDM-533는 USB로 PC에 연결하고, GW Instek이 배포하는 PC Software for GDM-533로 측정값을 PC에 옮깁니다. USB 연결은 뒷면에 끼우는 USB 통신 모듈과 USB 케이블을 사용합니다.

소프트웨어·도구	하는 일
PC Software for GDM-533	GDM-533와 PC 연결, 측정값 수신과 기록
USB 통신 모듈 · USB 케이블	본체 뒷면에 끼워 PC의 USB 포트와 연결

처음 연결하는 순서

순서	할 일
1	GW Instek 제품 페이지의 Download 항목에서 PC Software for GDM-533를 받아 PC에 설치하세요.
2	본체 뒷면의 USB 커버를 열고 USB 통신 모듈을 끼웁니다.
3	USB 케이블로 통신 모듈과 PC의 USB 포트를 연결하세요.
4	사용자 매뉴얼에 안내된 버튼을 길게 눌러 본체의 통신 기능을 켭니다.
5	PC 소프트웨어에서 계측기와 연결한 뒤 측정을 시작해 값을 기록하세요.

USB 통신 기능은 GDM-500 시리즈 중 GDM-533과 GDM-541에만 있습니다. 측정 중 USB 전송이 필요 없으면 버튼을 길게 누르거나 USB 통신 모듈을 빼서 전송을 끄세요.

사양

6000 카운트
GDM-533 사양

항목	사양
표시	6000 카운트 LCD, 31세그먼트 바그래프
DC 전압	60.00 mV ~ 1000 V, ±(0.5 % + 3)
AC 전압	60.00 mV ~ 1000 V true-rms, ±(1.0 % + 3), 40 Hz ~ 1 kHz, LoZ 지원
DC 전류	600.0 µA ~ 20.00 A, ±(1.0 % + 2)
AC 전류	600.0 µA ~ 20.00 A, ±(1.2 % + 5)
저항	600.0 Ω ~ 60.00 MΩ, ±(1.0 % + 2)
커패시턴스	60.00 nF ~ 60.00 mF, ±(3.0 % + 5)
주파수	10 Hz ~ 10 MHz, ±(0.1 % + 4)
온도	-40 ~ 1000 °C, ±(1.0 % + 3 °C), K형 열전대 포함
안전 등급	CAT III 1000 V / CAT IV 600 V
인터페이스	USB
전원	AAA 4개
크기 · 무게	89 × 186 × 49 mm · 약 400 g

활용 분야

온도와 전기를 함께
점검하는 업무

설비 전기 점검 — LoZ로 배선의 실제 통전 여부를 확인합니다.
공조·냉동 서비스 — 열전대로 배관 온도를 읽고 모터 전류와 콘덴서 용량을 점검합니다.
전자 장비 정비 — 전압, 저항, 주파수를 한 대로 측정합니다.

선택 가이드

GDM-533 기준으로 보는
GDM-500 시리즈 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
더 높은 분해능과 주파수 범위가 필요할 때	GDM-541	22,000 카운트에 220 MHz 주파수를 갖춥니다.
LoZ와 온도, USB가 필요할 때	GDM-533	6000 카운트에 K형 온도와 USB를 갖춥니다.
USB 없이 기본 측정만 할 때	GDM-532	9999 카운트에 온도를 갖춘 기본형입니다.

구성·옵션

GDM-533 동봉 구성과
PC 연결

동봉 구성품

본체와 K형 열전대, 테스트 리드, 건전지가 들어 있고 USB로 PC에 연결합니다. 온도 측정은 포함된 열전대로 바로 시작할 수 있습니다.

구분	내용
본체	GDM-533, AAA 건전지
부속	K형 열전대, 테스트 리드

온도와 전기 정확도를 함께 관리한다면 정기 교정을 병행하세요. 해당 교정 항목이 (주)테솔의 KOLAS 인정 범위에 포함되는지는 확인 후 안내해 드립니다.

GDM-533과 비교할
멀티미터

GDM-533의 LoZ 모드는 언제 사용합니까?
인접 배선의 유도 전압 때문에 통전 여부가 분명하지 않을 때 사용합니다. 입력 임피던스가 낮아지면 유도 전압이 떨어져 실제 전압만 남습니다.
GDM-533에는 온도 측정 프로브가 포함됩니까?
네, K형 열전대가 함께 들어 있습니다. 측정 범위는 -40 ~ 1000 °C입니다.
GDM-533은 PC와 어떻게 연결합니까?
USB로 연결합니다. 측정값을 PC로 옮겨 기록으로 관리할 수 있습니다.
보유한 GDM-533의 교정도 맡길 수 있습니까?
네, 사용 조건과 함께 문의해 주시면 KOLAS 인정 범위 해당 여부부터 확인해 안내해 드립니다.
