자동 레인지로 바로 읽는
9999 카운트 멀티미터

GW Instek GDM-532 9999 카운트 휴대용 디지털 멀티미터

견적 받기

GW Instek GDM-532는 9999 카운트 LCD에 true-rms AC, K형 열전대 온도, 전류 9.999 A, 비접촉 전압 감지(NCV)를 갖춘 휴대용 디지털 멀티미터(DMM)입니다. USB 없이 기본 측정에 집중한 GDM-500 시리즈의 기본형입니다.

자동 레인지와 백라이트로 판독 단계를 줄이고, mV 범위의 입력 임피던스가 3 GΩ에 달해 소신호 회로에 주는 부하 영향이 작습니다. CAT II 1000 V / CAT III 600 V 등급으로 기기 단자와 건물 분기 회로를 점검할 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

9999 카운트

자동 레인지 · 백라이트

-40 ~ 1000 °C

K형 열전대 온도 범위

CAT III 600 V

건물 분기 회로 안전 등급

NCV

비접촉 전압 감지

특징

9999 카운트로
기본 측정에 집중한 구성

핵심 특징현장에서 달라지는 점
9999 카운트·자동 레인지자동 레인지라 범위를 바꾸지 않고 표시값을 읽을 수 있어 판독 시간이 줄어듭니다.
true-rms ACAC 전압을 실효값으로 읽으므로 비정현파 회로에서도 판독 오차가 줄어듭니다.
K형 온도 측정-40 ~ 1000 °C를 K형 열전대로 측정하며, 열전대가 기본으로 들어 있습니다.
퓨즈 보호 전류 입력999.9 µA, 999.9 mA, 9.999 A 세 범위의 전류 입력을 퓨즈로 보호합니다.
NCV 감지접촉하지 않고 전압 유무를 먼저 확인할 수 있어 측정 전 안전 점검에 사용합니다.
백라이트어두운 설비 내부에서도 측정값을 읽을 수 있습니다.

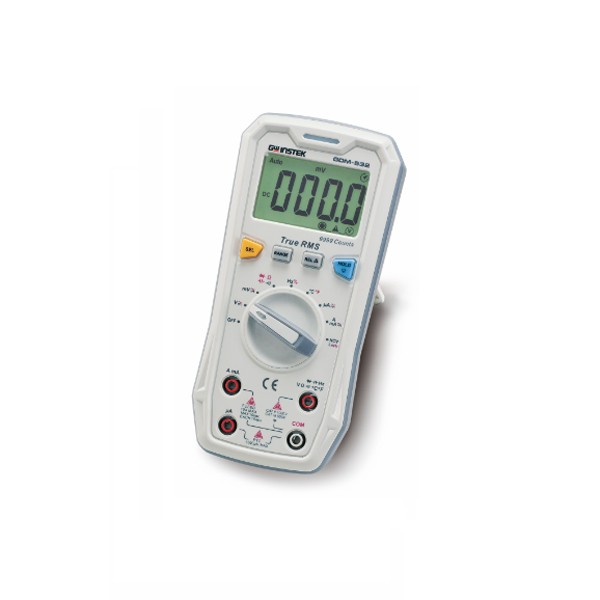

GWINSTEK GDM-532 - 표시창과 로터리 다이얼이 있는 휴대용 멀티미터 전면
표시창과 로터리 다이얼이 있는 휴대용 멀티미터 전면

안전 등급

CAT II·CAT III
두 등급의 적용 구간

두 등급의 적용 구간 구분

CAT II 1000 V는 콘센트에 꽂는 기기와 가전 단자 같은 말단 구간, CAT III 600 V는 건물 분기 회로 구간에 해당하는 등급입니다. 점검 구간에 맞는 등급과 전압 한도를 먼저 확인하세요. 연결하는 리드도 같은 등급이어야 시스템 전체 등급이 유지됩니다.

정확도 읽기

전류 범위에서
오차를 값으로 환산

GDM-532의 DC 전류 정확도는 ±(0.8 % + 3)이므로, 9.999 A 범위에서 5.000 A를 읽으면 읽음값 항 0.040 A와 3카운트 0.003 A가 더해져 ±0.043 A가 됩니다. 9.999 A 범위의 1카운트는 0.001 A라 전류가 작을수록 가산 항의 비중이 커지므로 낮은 범위로 바꿔 읽는 것이 기본입니다. 표기된 정확도는 최적 범위의 값이므로 실제로 사용하는 범위의 값을 따로 적용하세요.

사양

9999 카운트
GDM-532 사양

항목사양
표시9999 카운트 LCD, 백라이트
레인지 선택자동
DC 전압9.999 mV ~ 999.9 V, ±(0.5 % + 3), mV 범위 입력 3 GΩ
AC 전압9.999 mV ~ 999.9 V true-rms, ±(0.8 % + 3), 45 ~ 400 Hz
DC 전류999.9 µA / 999.9 mA / 9.999 A, ±(0.8 % + 3), 퓨즈 보호
AC 전류999.9 µA / 999.9 mA / 9.999 A, ±(1.0 % + 3), 퓨즈 보호
저항999.9 Ω ~ 99.99 MΩ, ±(0.8 % + 2)
커패시턴스9.999 nF ~ 9.999 mF, ±(4.0 % + 5)
주파수99.99 Hz ~ 9.999 MHz, ±(0.1 % + 5)
온도-40 ~ 1000 °C, ±(1.0 % + 5 °C), K형 열전대 포함
부가 기능NCV
안전 등급CAT II 1000 V / CAT III 600 V
인터페이스해당 없음 (USB 미지원)
전원AAA 3개
크기 · 무게81 × 169 × 46 mm · 약 400 g

활용 분야

기본 측정으로
충분한 업무

  • 장비 단자·소형 기기 점검 — 전압과 전류, 저항을 한 대로 측정합니다.
  • 공조·냉동 서비스 — 열전대로 배관 온도를 읽고 모터 전류를 확인합니다.
  • 전자 장비 정비 — 커패시턴스와 주파수로 부품 상태를 점검합니다.

선택 가이드

GDM-500 시리즈 안에서
GDM-532와 상위 모델 비교

이럴 때 (현장 조건)권장 모델선택 이유
더 높은 분해능과 주파수 범위가 필요할 때GDM-54122,000 카운트에 220 MHz 주파수와 USB를 갖춥니다.
LoZ와 USB가 필요할 때GDM-5336000 카운트에 LoZ와 K형 온도, USB를 갖춥니다.
USB 없이 기본 측정만 할 때GDM-5329999 카운트에 온도와 NCV를 갖춘 기본형입니다.

구성·옵션

GDM-532 동봉 구성

동봉 구성품

본체와 K형 열전대, 테스트 리드, 건전지가 들어 있습니다. PC 연결 인터페이스는 없으므로 측정값은 화면에서 읽어 기록하세요.

구분내용
본체GDM-532, AAA 건전지
부속K형 열전대, 테스트 리드

전류와 온도 정확도를 함께 관리하는 업무라면 정기 교정을 병행하세요. 이 두 항목이 (주)테솔의 KOLAS 인정 범위에 드는지는 의뢰 전에 확인해 안내해 드립니다.
