GW Instek GDM-541 22,000 카운트 휴대용 디지털 멀티미터

견적 받기

GW Instek GDM-541은 22,000 카운트 LCD와 true-rms AC·DC 측정을 갖춘 휴대용 디지털 멀티미터(DMM)입니다. 220 MHz 주파수와 220 mF 커패시턴스, 20 A 전류까지 한 대로 측정하고 USB로 PC에 연결하는 GDM-500 시리즈의 상위 모델입니다.

DC 전압 최적 정확도는 ±(0.05 % + 5)이고, 6000 카운트급보다 한 자리 더 읽어 mV 단위 신호를 판독할 여유가 있습니다. CAT III 1000 V / CAT IV 600 V 등급이어서 배전반과 인입 구간 점검에서도 안전 여유를 확보할 수 있습니다. 이 멀티미터는 (주)테솔이 국내에 공식 공급합니다.

22,000 카운트

46세그먼트 바그래프 표시

20 A

전류 측정 상한

220 MHz

주파수 측정 상한

USB

PC 연결 인터페이스

특징

분해능과 측정 범위를
넓힌 디지털 멀티미터

핵심 특징현장에서 달라지는 점
22,000 카운트220.00 mV 범위에서 0.01 mV까지 읽어 센서 출력과 제어 신호의 작은 변화를 구분합니다.
true-rms AC·DC비정현파 파형의 전압을 실효값으로 읽고, AC+DC 측정과 저역 통과 필터(LPF)로 인버터 출력을 점검할 수 있습니다.
20 A 전류·220 MHz 주파수전류와 주파수 측정 범위가 넓어 전원부부터 클록 신호까지 한 대로 점검합니다.
커패시턴스 220 mF22.000 nF부터 220.00 mF까지 측정해 대용량 콘덴서의 용량 저하를 확인할 수 있습니다.
hFE · NCV · 듀티트랜지스터 증폭률과 비접촉 전압 감지, 듀티 사이클을 한 대로 확인합니다.
백라이트·과부하 경보백라이트로 어두운 설비 내부에서도 판독하고, 과부하 입력은 경보로 알립니다.

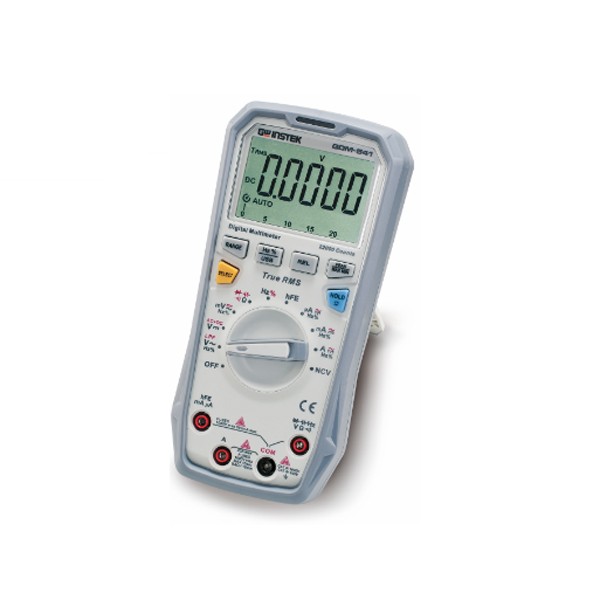

GWINSTEK GDM-541 - 큰 표시창과 로터리 다이얼이 있는 멀티미터 전면
큰 표시창과 로터리 다이얼이 있는 멀티미터 전면

정확도 읽기

정확도 가산 항을
mV 값으로 환산

GDM-541의 220.00 mV 범위에서 1카운트는 0.01 mV이므로, 정확도 항 "+ 5"는 0.05 mV입니다. 같은 방식으로 보면 22,000 카운트 표시는 6000 카운트 표시보다 가산 항의 절대 크기가 작습니다. 표기된 최적 정확도는 가장 유리한 범위의 값이므로, 판정 기준에는 사용하는 범위의 값을 적용하세요. 입력 임피던스는 10 MΩ이고 mV 범위는 1 GΩ로 높아 회로에 걸리는 부하를 줄입니다.

사용 방법

GDM-541
PC Software 설치와 USB 연결

GW Instek GDM-541는 USB로 PC에 연결하고, GW Instek이 배포하는 PC Software for GDM-541(버전 2.02)로 측정값을 PC에 옮깁니다. USB 연결은 뒷면에 끼우는 USB 통신 모듈과 USB 케이블을 사용합니다.

소프트웨어·도구하는 일
PC Software for GDM-541GDM-541와 PC 연결, 측정값 수신과 기록
USB 통신 모듈 · USB 케이블본체 뒷면에 끼워 PC의 USB 포트와 연결

처음 연결하는 순서

순서할 일
1GW Instek 제품 페이지의 Download 항목에서 PC Software for GDM-541를 받아 PC에 설치하세요.
2본체 뒷면의 USB 커버를 열고 USB 통신 모듈을 끼웁니다.
3USB 케이블로 통신 모듈과 PC의 USB 포트를 연결하세요.
4사용자 매뉴얼에 안내된 버튼을 길게 눌러 본체의 통신 기능을 켭니다.
5PC 소프트웨어에서 계측기와 연결한 뒤 측정을 시작해 값을 기록하세요.

PC 소프트웨어는 GDM-541용과 GDM-533용이 따로 배포되므로 모델에 맞는 설치 파일을 받으세요.

사양

22,000 카운트
GDM-541 사양

항목사양
표시22,000 카운트 LCD, 46세그먼트 바그래프, 백라이트
레인지 선택자동 / 수동
DC 전압220.00 mV ~ 1000 V, 최적 ±(0.05 % + 5), 입력 10 MΩ (mV 범위 1 GΩ)
AC 전압220.00 mV ~ 1000.0 V true-rms, 최적 ±(0.8 % + 10), 40 Hz ~ 10 kHz, AC+DC · LPF
DC 전류220.00 µA ~ 20.000 A, ±(0.5 % + 10)
AC 전류220.00 µA ~ 20.000 A, ±(0.8 % + 10)
저항220.00 Ω ~ 220.00 MΩ, ±(0.5 % + 10)
커패시턴스22.000 nF ~ 220.00 mF, ±(3.0 % + 5)
주파수10 Hz ~ 220 MHz, ±(0.01 % + 5)
부가 기능hFE, NCV, 듀티, REL, 과부하 경보
온도해당 없음
안전 등급CAT III 1000 V / CAT IV 600 V
인터페이스USB
전원AAA 4개
크기 · 무게89 × 186 × 49 mm · 약 400 g

활용 분야

정밀한 판독이 필요한
멀티미터 활용 현장

  • 센서·제어 신호 점검 — mV 단위 출력과 4~20 mA 루프 전압을 판독합니다.
  • 전원·인버터 점검 — true-rms와 LPF로 출력 전압을 확인합니다.
  • 전자 부품 시험 — hFE와 커패시턴스, 듀티로 소자 상태를 확인합니다.
  • 배전반 점검 — CAT III 1000 V / CAT IV 600 V 등급 범위에서 전압과 전류를 확인합니다.

선택 가이드

GDM-500 시리즈
모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
가장 높은 분해능과 주파수 범위가 필요할 때GDM-54122,000 카운트 분해능에 220 MHz 주파수 측정과 USB를 갖춘 모델입니다.
온도 측정이 필요할 때GDM-5336000 카운트 분해능에 K형 열전대 온도 측정과 USB를 갖춘 모델입니다.
USB 없이 기본 측정만 할 때GDM-532USB 없이 9999 카운트와 온도 측정을 갖춘 기본형입니다.

구성·옵션

동봉 구성과
연결

동봉 구성품

설명서, 테스트 리드, 건전지, USB 케이블이 함께 들어 있습니다. USB 케이블로 PC에 연결하면 측정값을 옮길 수 있습니다.

구분내용
본체GDM-541, AAA 건전지
부속테스트 리드, USB 케이블, 설명서

정확도 항을 읽어 판정하는 업무라면 정기 교정으로 관리합니다. 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내합니다.
