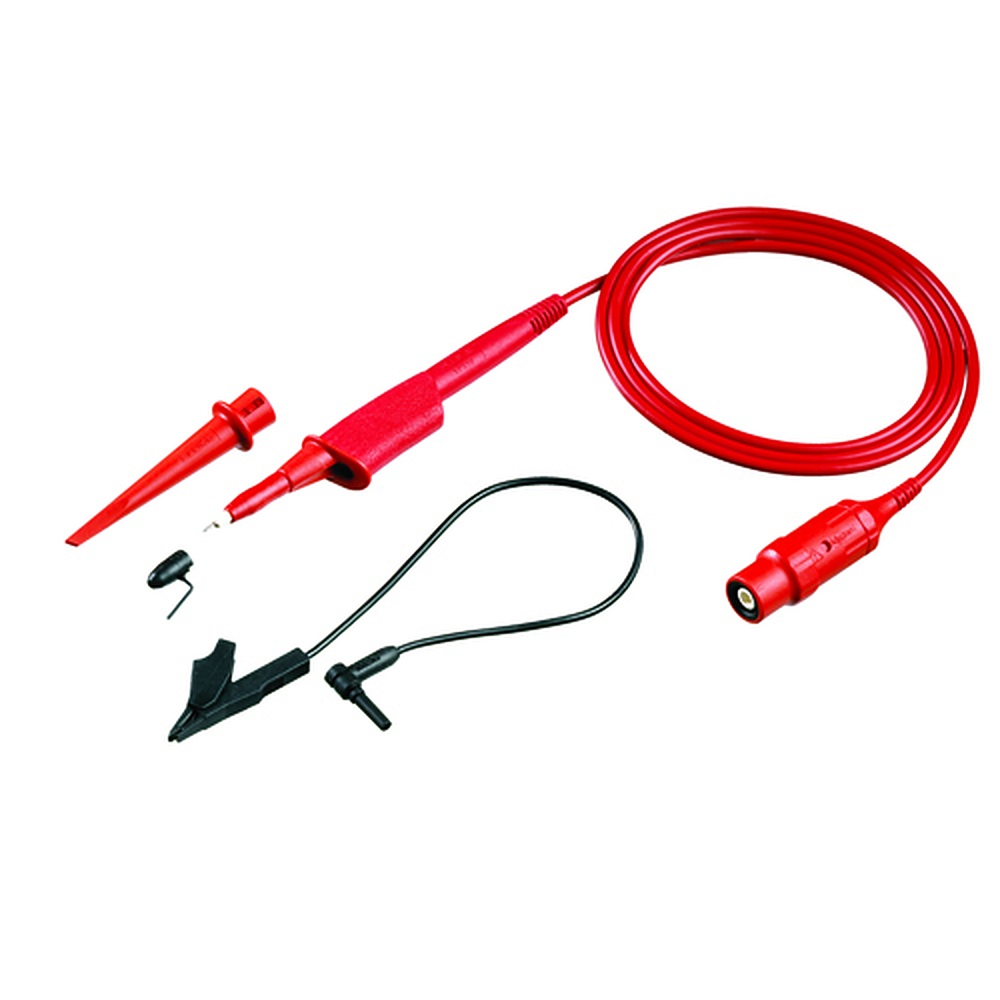

Fluke VPS210-R Voltage Probe Set, 200 MHz, Red (one, red)

MODEL: VPS210-R
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

인버터와 분전반 전압 파형을
10배 감쇠해 보는 전압 프로브

Fluke VPS210-R · VPS210-G ScopeMeter 190용 전압 프로브 세트

견적 받기

Fluke 국내 공식 대리점

Fluke VPS210-R과 VPS210-G는 ScopeMeter 190 시리즈에 연결하는 200 MHz 대역의 10배 감쇠 이중 절연 전압 프로브 세트(오실로스코프 10:1 프로브)입니다. 인버터 출력이나 분전반 같은 전기 설비의 전압 파형을 최대 입력 1000 V CAT II 또는 600 V CAT III까지 측정할 수 있습니다.

입력 전압을 10분의 1로 줄여 측정 범위를 넓히고, 입력 저항 10 MΩ, 입력 용량 12 pF의 낮은 부하로 측정 회로에 주는 영향을 줄입니다. 이 프로브는 (주)테솔이 국내에 공식 공급합니다.

200 MHz

프로브 대역폭

10배

입력 신호 감쇠비

10 MΩ

입력 저항

1.2 m

케이블 길이

특징

ScopeMeter 190용 10:1 프로브의
안전 등급과 보상 구조

핵심 특징	현장에서 달라지는 점
이중 절연 구조	ScopeMeter 190에 연결하는 이중 절연 프로브라 고전압을 측정하는 동안에도 사용자를 보호합니다.
200 MHz 대역폭	200 MHz 대역이라 빠르게 변하는 스위칭 파형도 왜곡을 줄여 관찰할 수 있습니다.
10배 감쇠	입력 전압을 10분의 1로 줄이므로 스코프 입력 범위를 넘는 신호도 측정할 수 있습니다.
낮은 입력 부하	10 MΩ, 12 pF의 입력 사양으로 측정 회로에 걸리는 부하가 작습니다.
10 ~ 22 pF 보상 범위	프로브 보상을 입력 용량에 맞출 수 있어 방형파 응답을 평탄하게 조정할 수 있습니다.
빨강과 회색	채널을 색으로 구분하므로 두 신호를 동시에 측정할 때 연결을 헷갈리지 않습니다.

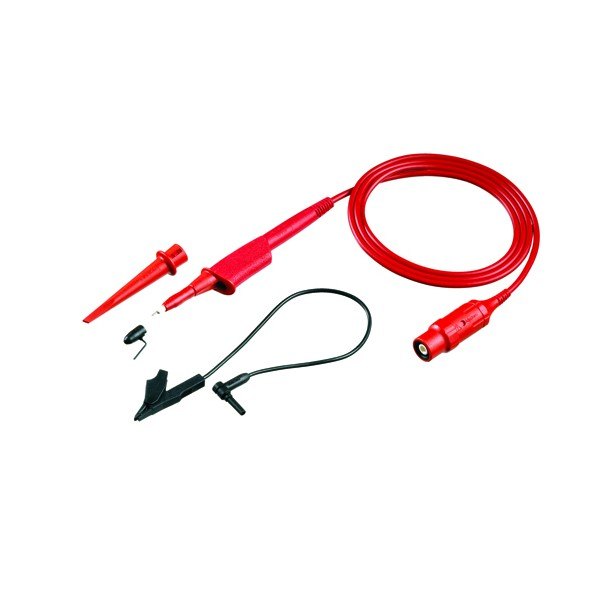

빨간 전압 프로브와 악어 클립, 교체 팁 구성

안전 · 보상

CAT 등급 확인과
프로브 보상 절차

최대 입력과 최대 접지 전압은 모두 1000 V CAT II 또는 600 V CAT III(IEC/EN 61010-031)입니다. 먼저 측정 환경의 설치 범주가 이 등급을 넘지 않는지 확인하세요. 사용 전에는 방형파 기준 신호로 프로브 보상을 맞추세요.

사용 전 방형파 보상 조정

프로브를 ScopeMeter에 연결한 뒤 기준 신호의 방형파가 평탄해지도록 보상을 조정하세요. 입력 용량이 10 ~ 22 pF 범위 안이면 조정할 수 있습니다.

사양

빨강·회색 프로브
색상 비교와 공통 사양

항목	VPS210-R	VPS210-G
채널 색	빨강	회색
대상	ScopeMeter 190 시리즈	ScopeMeter 190 시리즈
사양	아래 공통 사양	아래 공통 사양과 동일

시리즈 공통 사양

항목	사양
감쇠	10배
대역폭	200 MHz
최대 입력	1000 V CAT II / 600 V CAT III
최대 접지 전압	1000 V CAT II / 600 V CAT III (IEC/EN 61010-031)
입력	10 MΩ, 12 pF
보상 범위	10 ~ 22 pF
케이블	1.2 m
PN (VPS210-R)	3086235
구성품	10:1 전압 프로브, 후크 클립, 미니 앨리게이터 접지 리드, 절연 슬리브, 30 V CAT II 접지 스프링

활용 분야

ScopeMeter 프로브로
전압 파형을 보는 현장

전원 회로 — 전압 파형을 ScopeMeter 화면에서 바로 확인합니다.
인버터 출력 — 모터 구동 전압의 변화를 안전하게 관찰합니다.
전기 설비 — 분전반과 배전반의 전압 변화를 점검합니다.
전자 기판 수리 — 테스트 포인트에 프로브 팁을 대고 파형을 확인합니다.

선택 가이드

VPS210-R과 VPS210-G
채널 색으로 선택

VPS210-R과 VPS210-G는 사양이 같으므로 채널 색으로 고르면 됩니다. 두 채널을 함께 측정한다면 빨강과 회색을 한 쌍으로 구성하세요.

구성·옵션

VPS210-R · VPS210-G 세트 구성과
색상별 품번

구분	내용
구성품	10:1 전압 프로브, 후크 클립, 미니 앨리게이터 접지 리드, 절연 슬리브, 접지 스프링
VPS210-R	빨강, PN 3086235
VPS210-G	회색

ScopeMeter 190과 함께 보는
스코프 프로브 액세서리

Fluke AS200 · AS400 프로브 액세서리 세트
Fluke ITP120 · DP120 프로브
Fluke STL120-IV · TL950 테스트 리드

VPS210-R 프로브는 어느 ScopeMeter 시리즈에 사용합니까?
ScopeMeter 190 시리즈용입니다.
VPS210-R과 VPS210-G는 사양이 다릅니까?
아닙니다. 색만 다르며, 색은 두 채널을 구분해 연결하기 위한 것입니다.
VPS210-G 세트에는 무엇이 들어 있습니까?
10:1 프로브와 후크 클립, 미니 앨리게이터 접지 리드, 절연 슬리브, 접지 스프링이 함께 들어 있습니다.
10:1 프로브의 최대 입력 전압은 얼마입니까?
1000 V CAT II 또는 600 V CAT III입니다. 측정할 설비의 설치 범주가 이 등급 안인지 먼저 확인하세요.
프로브 케이블 길이는 얼마입니까?
1.2 m입니다.
