Electro-PJP 21122 Ø4MM 2 극 부품 홀더, 19MM 간격 / 나사 단자

Electro-PJP 21122 Ø4MM 2 극 부품 홀더, 19MM 간격 / 나사 단자

MODEL
21122
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

좁은 실습판에 단자를 가깝게
배치하는 19 mm 간격 홀더

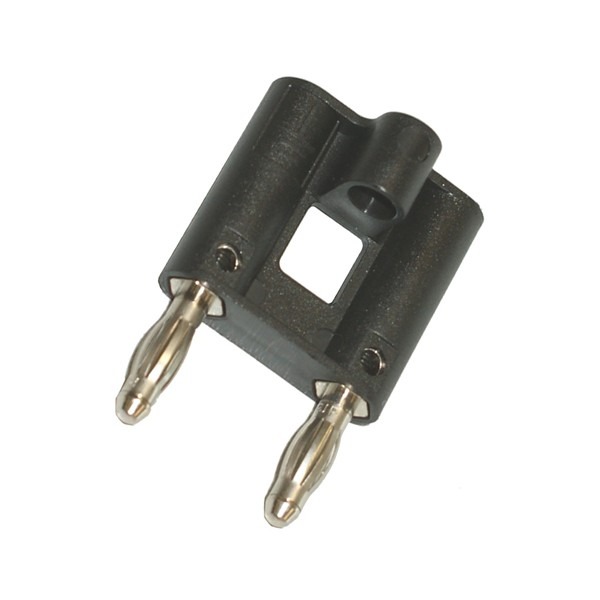

Electro-PJP 21122 Ø4mm 2극 부품 홀더

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 21122는 Ø4mm 단자 2개를 19 mm 간격으로 배치하고 나사 단자로 접속하는 2극 부품 홀더(Component Holder)입니다. 38 mm 간격 계열의 절반이라, 간격이 좁은 교육용 단자 배치에 알맞습니다.

단자 간격이 좁아 같은 면적에 더 많은 홀더를 배치할 수 있고, 나사 단자라 선을 납땜 없이 체결할 수 있습니다. 이 홀더는 (주)테솔이 국내에 공식 공급합니다.

Ø4mm

단자 지름

2극

단자 수

절반

38 mm 계열 대비 간격

나사 단자

접속 방식

특징

19 mm 간격과 나사 단자를 갖춘
21122 부품 홀더

핵심 특징현장에서 달라지는 점
좁은 극 간격넓은 간격 계열의 절반이라 좁은 실습판에서도 단자 두 개를 가깝게 배치할 수 있습니다.
Ø4mm 2극Ø4mm 바나나 계열 단자 규격이라 같은 지름의 리드를 그대로 연결할 수 있습니다.
나사 단자 접속선을 나사로 체결하므로 납땜하지 않아도 되고, 선을 바꿀 때도 나사만 풀면 됩니다.

간격

19 mm와 38 mm
극 간격 선택

21122의 극 간격은 21109-S 계열의 절반입니다. 실습판이나 케이스의 단자 간격과 같은 간격의 홀더를 고르세요. 간격이 다른 홀더를 섞으면 단자 위치가 어긋나 접속하기 어렵습니다.

단자 간격 확인

장착할 판의 단자 중심 간격을 자로 재서 좁은 쪽인지 넓은 쪽인지 먼저 확인하세요. 좁다면 21122를, 넓다면 21109-S 계열을 고르면 됩니다.

배선

21122 나사 단자
배선 방법

피복을 벗긴 선 끝을 단자 아래에 넣고 나사를 조이면 고정됩니다. 선 지름에 맞는 길이만큼 피복을 벗기고, 조인 뒤에는 선을 가볍게 당겨 체결 상태를 확인하세요.

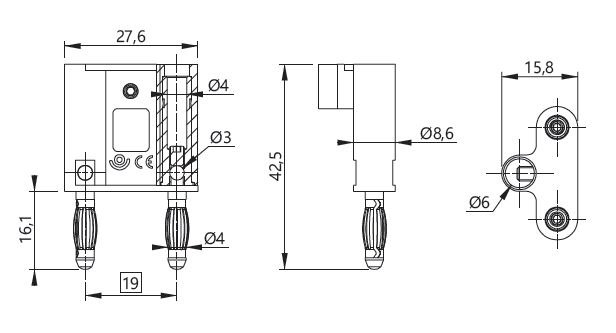

ELECTRO-PJP 21122.0 - 2극 부품 홀더의 정면과 측면 치수도
2극 부품 홀더의 정면과 측면 치수도

사양

21122 Ø4mm 2극 홀더
모델 정보

항목사양
모델21122
품목Ø4mm 2극 부품 홀더
단자 지름Ø4mm
극 수2극
극 간격19 mm
접속 방식나사 단자

활용 분야

좁은 간격의 2극 홀더가
필요한 실습 현장

  • 교육용 단자 배치 — 단자 간격이 좁은 실습판에 부품 홀더를 맞춰 꽂습니다.
  • 나사 단자 배선 실습 — 납땜 없이 선을 체결하는 방법을 익힙니다.
  • 좁은 면적의 단자 확장 — 넓은 간격 계열이 들어가지 않는 자리에 2극 홀더를 배치합니다.

부품 장착 시 확인할 점

간격이 좁은 홀더에 끼울 때는 부품 리드 길이가 맞는지 먼저 확인하세요. 부품끼리 닿지 않도록 방향을 정리해 끼워야 합니다.

선택 가이드

극 간격으로 고르는
Ø4mm 부품 홀더

이럴 때 (극 간격)권장 모델선택 이유
극 간격 19 mm로 좁게 배치해야 할 때21122나사 단자로 접속하는 Ø4mm 2극 홀더라 좁은 실습판에서도 납땜 없이 배선할 수 있습니다.
극 간격 38 mm 판에 맞춰야 할 때21109-S · 21112-S · 21115-S러그 납땜, 스페이서 나사 고정, 적층형 2극 홀더 가운데 판의 고정 방식에 맞는 것을 고를 수 있습니다.
단자가 4개 필요할 때21118-S4극 납땜 구성이라 한 홀더로 단자 4개를 갖출 수 있습니다.

구성·옵션

21122 접속 구성과
홀더 계열 선택

  • 접속 구성 — 나사 단자로 선을 체결합니다.
  • 넓은 간격 계열 — 21109-S, 21112-S, 21115-S, 21118-S는 Ø4mm 부품 홀더 계열에서 따로 고릅니다.
