Electro-PJP 21109-S Ø4MM 2 극 부품 홀더, 38MM 간격 / 납땜 러그 단자

MODEL: 21109-S
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

실습판 단자 사이에 부품을
고정하는 38mm 간격 홀더

Electro-PJP Ø4mm 부품 홀더 21109-S ~ 21118-S

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP Ø4mm 부품 홀더(Component Holder) 21109-S, 21112-S, 21115-S, 21118-S는 Ø4mm 단자를 38mm 간격으로 배치한 2극 3종과 4극 1종의 교육용 홀더입니다. 정격은 ≤30VAC ≤60VDC, 20A이며, 부품을 단자 사이에 고정해 실습판 배치에 맞춥니다.

몸체는 폴리스티렌, 단자는 황동에 니켈 도금이며, 접속 방식은 러그 납땜, 스페이서 나사 고정, 적층형으로 나뉩니다. 4종 모두 10개 단위로 포장됩니다. 이 홀더는 (주)테솔이 국내에 공식 공급합니다.

4종

Ø4mm 부품 홀더 모델

2극·4극

극 수 구성

20A

정격 전류

10개

포장 단위

특징

접속 방식으로 나뉘는
38mm 간격 부품 홀더 4종

핵심 특징	현장에서 달라지는 점
러그 납땜형(21109-S·21115-S)	러그에 부품 리드를 납땜해 고정하므로 실습을 반복해도 접속이 풀리지 않습니다.
스페이서 나사 고정형(21112-S)	스페이서에 나사로 체결하므로 납땜 없이 부품을 바꿔 끼우며 결과를 비교할 수 있습니다.
적층형(21115-S)	여러 개를 쌓아 층별로 배치할 수 있어 좁은 실습판에서도 부품 수를 늘릴 수 있습니다.
4극 구성(21118-S)	단자가 네 개라 연결 자리가 많아, 다단 접속 부품도 홀더 하나에 고정할 수 있습니다.
폴리스티렌 몸체와 니켈 도금 단자	절연 몸체가 단자 사이를 분리하고, 황동 니켈 도금 단자가 접촉 저항을 낮게 유지합니다.
20A 정격	정격 전류가 20A라 실습용 전원 단자 배선에도 전류 여유가 있습니다.

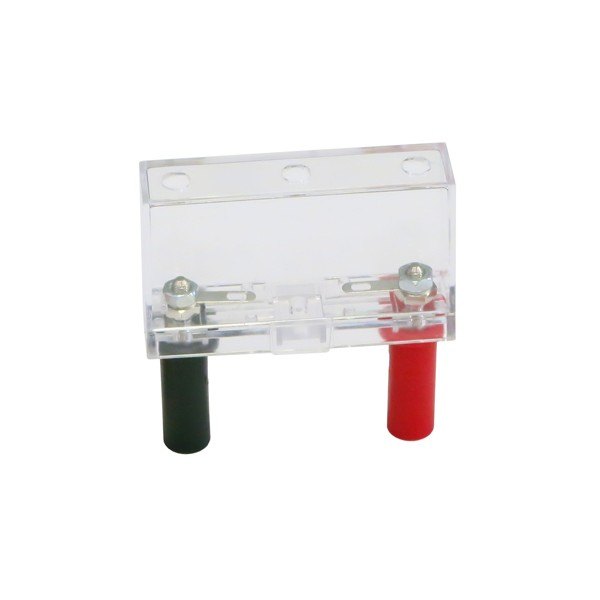

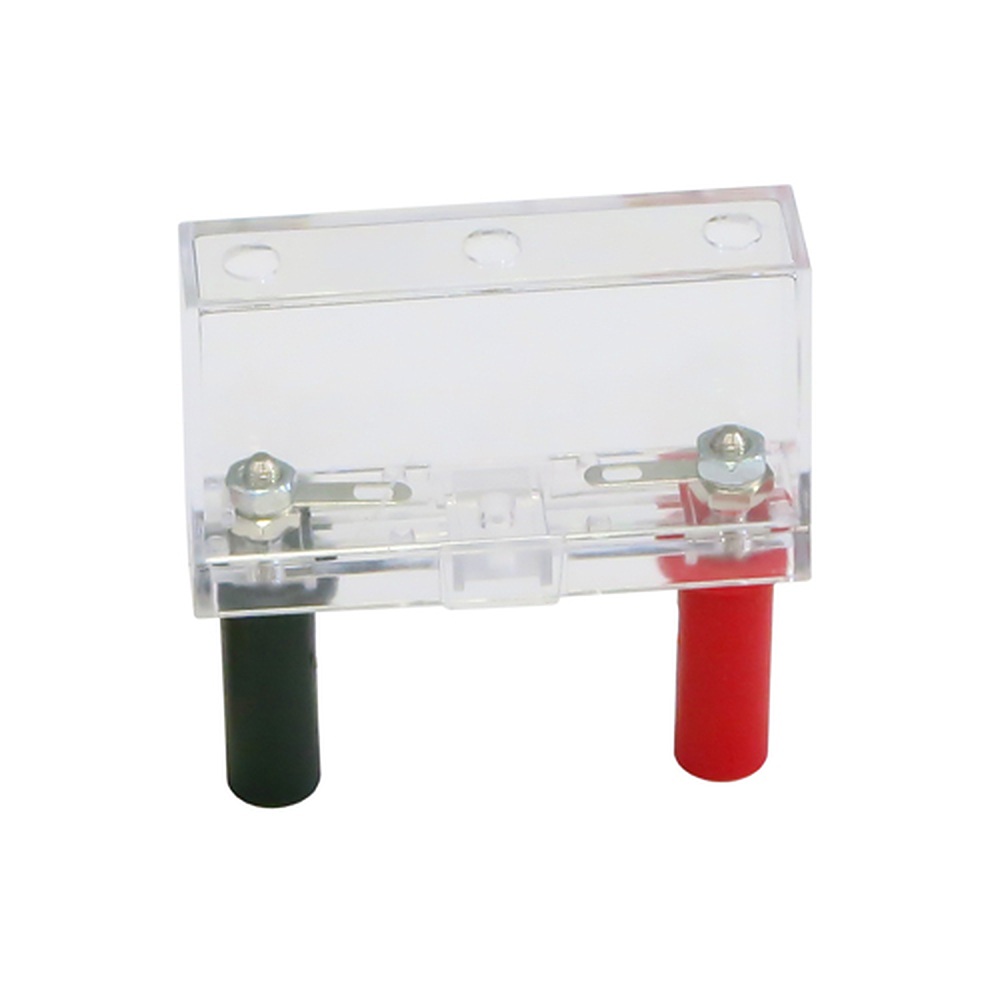

투명 커버와 검정·빨강 4mm 플러그가 있는 부품 홀더

접속 방식

부품 홀더의 접속 방식과
극 수 선택

부품 리드를 납땜해 고정하려면 21109-S나 21115-S를, 나사로 체결해 부품을 바꿔 가며 쓰려면 21112-S를 고르세요. 같은 간격에서 층을 쌓으려면 적층형 21115-S가, 단자가 네 개 필요하면 4극 21118-S가 적합합니다.

간격을 맞춘 실습판 배치

4종 모두 단자 간격이 같아 같은 간격의 실습판에 여러 홀더를 나란히 꽂아도 위치가 맞습니다. 접속 방식은 홀더마다 다르므로, 한 실습 과제에서 납땜형과 나사 고정형을 섞어 비교해 볼 수 있습니다.

정격·소재

부품 홀더 4종의 정격과 소재

4종 모두 정격 전압 ≤30VAC ≤60VDC, 정격 전류 20A이며, 몸체는 폴리스티렌, 단자는 황동에 니켈 도금입니다. 저전압 교육용 배선에 맞춘 정격이므로 상용 전원선에는 연결하지 마세요.

사양

극 수와 접속으로 고르는
부품 홀더 4종 사양

모델	극 수 · 접속	정격 전압	정격 전류	부품번호	포장 단위
21109-S	2극, 러그에 납땜	≤30VAC ≤60VDC	20A	21109-S	10
21112-S	2극, 스페이서에 나사 고정	≤30VAC ≤60VDC	20A	21112-S	10
21115-S	2극, 적층, 러그에 납땜	≤30VAC ≤60VDC	20A	21115-S	10
21118-S	4극, 납땜	≤30VAC ≤60VDC	20A	21118-S	10

시리즈 공통 사양

항목	사양
단자 지름	Ø4mm
단자 간격	38mm
몸체 소재	폴리스티렌
단자 소재	황동, 니켈 도금
정격	≤30VAC ≤60VDC, 20A
포장 단위	10개

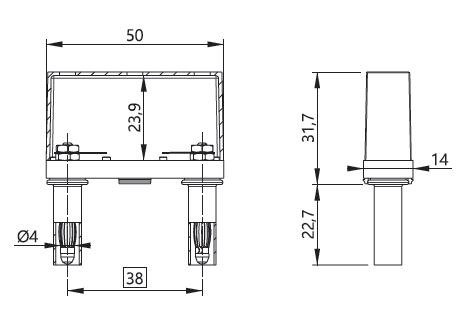

2극 부품 홀더의 정면과 측면 치수도

활용 분야

Ø4mm 부품 홀더를 쓰는 교육 실습 현장

교육 실습 — 같은 간격의 실습판에 홀더를 꽂아 부품 배치를 연습합니다.
러그 접속 실습 — 러그나 스페이서에 부품을 붙여 고정하는 방법을 익힙니다.
단자 간격 통일 — 홀더 간격을 하나로 맞춰 실습 키트 구성을 표준화합니다.

홀더 배치 요령

실습판에는 홀더를 같은 간격으로 나란히 배치하세요. 접속 방식이 다른 홀더끼리 자리를 나눠 두면 배선하기 쉬워집니다.

선택 가이드

접속 목적으로 고르는
Ø4mm 2극·4극 홀더

이럴 때 (접속 목적)	권장 모델	선택 이유
부품을 러그에 납땜해 연결할 때	21109-S	가장 기본적인 2극 러그 납땜형이라 납땜 실습에 맞습니다.
스페이서에 나사로 고정할 때	21112-S	납땜 없이 나사로 부품을 바꿔 끼울 수 있어 부품을 교체하며 비교하는 실습에 맞습니다.
여러 개를 쌓아 층별로 배치할 때	21115-S	적층형 2극 홀더라 같은 자리에 층을 올려 부품 수를 늘릴 수 있습니다.
단자가 네 개 필요할 때	21118-S	4극 납땜 구성이라 연결 자리가 많은 부품을 하나의 홀더에 고정할 수 있습니다.

구성·옵션

부품 홀더의 정격과
포장 구성

정격 — 4종 공통으로 ≤30VAC ≤60VDC, 20A입니다.
포장 단위 — 모델마다 10개 단위로 포장됩니다.
좁은 간격 — 극 간격이 19mm인 2극 홀더가 필요하면 21122 계열을 따로 검토하세요.

21109-S 계열과 함께 보는
Ø4mm 단자 부품

21115-S는 어떻게 쌓아서 사용합니까?
적층형이라 여러 개를 위아래로 쌓아 층별로 배치합니다. 쌓는 단수와 조합은 사용 환경을 알려 주시면 안내해 드립니다.
Ø4mm 부품 홀더의 포장 단위는 어떻게 됩니까?
4종 모두 10개 단위입니다. 필요한 수량이 10개 미만이어도 모델과 수량을 알려 주시면 견적을 검토해 드립니다.
21109-S와 21112-S는 무엇이 다릅니까?
접속 방식이 다릅니다. 21109-S는 러그에 납땜하고, 21112-S는 스페이서에 나사로 고정합니다.
21118-S는 몇 극 홀더입니까?
4극입니다. 극 간격은 나머지 3종과 같고 납땜으로 연결하며, 나머지 3종은 2극입니다.
