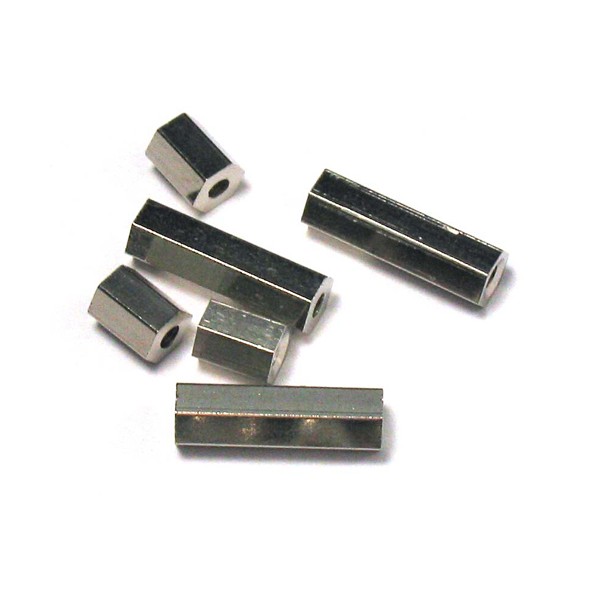

Electro-PJP ET 육각형 나사선 스페이서- 황동 니켈도금

Electro-PJP ET 육각형 나사선 스페이서- 황동 니켈도금

MODEL
ET
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

기판과 패널 간격을 유지하는
스페이서와 체결 부품

Electro-PJP 스페이서 · 나사 · 너트 · 와셔

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 스페이서·나사·너트·와셔(Spacers, Screws, Nuts and Washers) ETM4, ET21, ET, ET15, EL, VM2, VM3, EM, RP, RF는 기판과 패널의 간격을 유지하는 스페이서 6종과 M2·M3 나사, 너트, 평·잠금 와셔 5종으로 구성한 11종의 조립 하드웨어입니다.

스페이서와 VM2 나사는 황동에 니켈 도금을, VM3 나사와 RP·RF 와셔는 강에 아연 도금을 입혀 소재와 용도에 맞게 나뉩니다. 길이와 크기는 부품번호의 [L]과 d 자리로 지정하고, 포장은 100개 또는 1,000개 단위입니다. 이 제품은 (주)테솔이 국내에 공식 공급합니다.

11종

스페이서와 체결 부품

Ø2 · Ø3mm

나사용 평활 스페이서 지름

Ø4mm

관통 구멍 스페이서 지름

A/F 6mm

ET 육각 스페이서 대변

특징

소재와 형상으로 나뉘는
조립 부품

핵심 특징현장에서 달라지는 점
황동 니켈 도금 스페이서·VM2황동 몸체에 니켈 도금을 입혀 전자 기판 조립에서 도금 박리와 변색을 줄입니다.
강 아연 도금 VM3·RP·RF강 소재에 아연 도금을 입혀 체결 강도가 필요한 나사와 와셔에 맞습니다.
암나사 스페이서(ET·ETM4·ET21)안쪽 나사산에 나사를 체결하므로 기판을 두 층 이상으로 쌓아 올릴 수 있습니다.
관통 구멍(ETM4·ET21)가운데 Ø4mm 관통 구멍으로 나사나 배선을 통과시킬 수 있습니다.
나사 포함형(ET15)나사가 함께 붙은 특수 스페이서라 별도 나사를 맞추는 수고가 줄어듭니다.
평활 스페이서(EL Ø2·Ø3)나사를 끼워 사용하는 평활형이라 기판 구멍과 나사 사이 간격만 확보합니다.

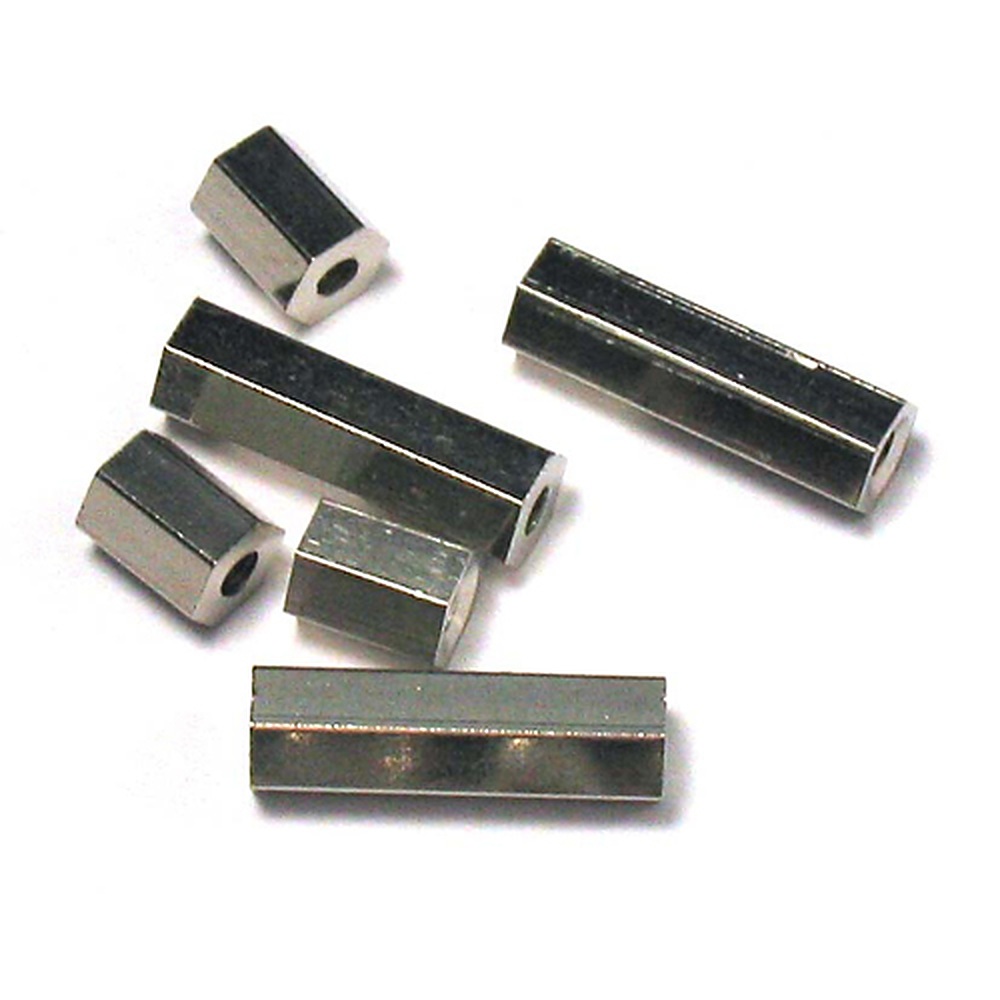

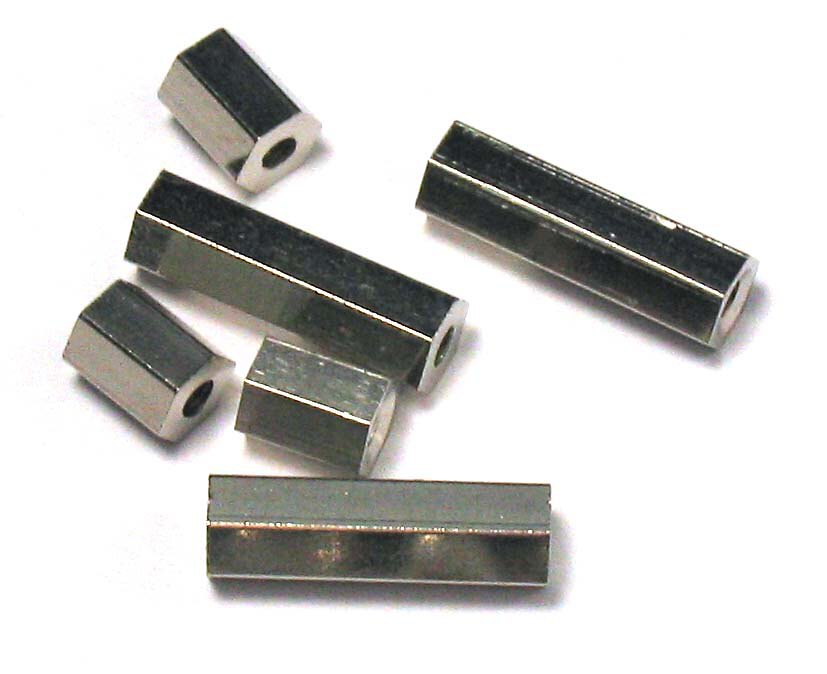

ELECTRO-PJP ET - 길이가 다른 육각 나사선 스페이서 여러 개
길이가 다른 육각 나사선 스페이서 여러 개

스페이서 선택

스페이서 형상별
선택 기준

기판 사이에 나사를 위아래에서 체결하려면 암나사형 ET, ETM4(M4), ET21(M3)을, 나사를 관통시켜 한쪽에서만 조이려면 평활형 EL Ø2·Ø3를 고르세요. ET 육각 스페이서의 대변(A/F)은 6mm이고 길이는 [L] 자리에 지정합니다.

스페이서로 기판 두 장 쌓기

기판 네 모서리에 ET 스페이서를 세우고 위층 기판을 올려 M3 나사로 체결하면 아래 기판과 일정한 간격이 유지됩니다. 스페이서 길이 [L]은 아래 기판의 가장 높은 부품보다 길게 지정하세요.

체결 조합

나사·너트·와셔
조합과 지정

VM2는 M2 접시머리 나사이고 VM3는 M3 둥근머리 나사이며, 지름이 맞는 EL Ø2·Ø3 평활 스페이서와 짝을 이룹니다. 너트 EM은 강 아연 도금 또는 황동 니켈 도금이 있고, 평 와셔 RP와 잠금 와셔 RF는 강 아연 도금입니다. 길이 [L]과 크기 d는 부품번호의 변수이므로 주문 시 값을 함께 지정하세요.

사양

스페이서·나사·와셔
11종 사양

모델품목소재부품번호
ETM4M4 암나사 스페이서, 관통 구멍 Ø4mm황동, 니켈 도금ETM4
ET21M3 암나사 스페이서, 관통 구멍 Ø4mm황동, 니켈 도금ET21M3R4
ET육각 암나사 스페이서, 길이 [L]황동, 니켈 도금ET-[L]
ET15나사 포함 특수 스페이서황동, 니켈 도금ET15SPPI
EL Ø2Ø2mm 나사용 평활 스페이서, 길이 [L]황동, 니켈 도금EL-[L]-D2
EL Ø3Ø3mm 나사용 평활 스페이서, 길이 [L]황동, 니켈 도금EL-[L]-D3
VM2M2 접시머리 나사, 길이 [L]황동, 니켈 도금VM2-[L]
VM3M3 둥근머리 나사, 길이 [L]강, 아연 도금VM3-[L]
EM각종 너트, 크기 d강, 아연 도금 또는 황동, 니켈 도금EM d
RP평 와셔, 크기 d강, 아연 도금RP-d
RF잠금 와셔, 크기 d강, 아연 도금RF-d

시리즈 공통 사양

항목사양
ET 육각 스페이서 대변(A/F)6mm
관통 구멍 지름Ø4mm (ETM4 · ET21)
평활 스페이서 적용 나사Ø2mm (EL Ø2) · Ø3mm (EL Ø3)
길이·크기 지정부품번호의 [L](길이)와 d(크기)로 지정
포장 단위100 또는 1000

활용 분야

조립 현장의
간격 유지와 체결

  • 기판 간격 유지 — 스페이서로 기판 사이 간격을 일정하게 잡습니다.
  • 패널 고정 — 나사와 너트로 패널에 부품을 체결합니다.
  • 와셔 체결 — 평 와셔나 잠금 와셔를 조임 자리에 끼워 풀림을 막습니다.
  • 소형 조립 — M2·M3 나사로 작은 부품을 조립합니다.

스페이서 체결 순서

스페이서와 나사는 길이와 나사 규격을 먼저 맞춘 뒤 체결하세요. 기판이 휘지 않도록 대각선 순서로 조금씩 조이세요.

선택 가이드

조립 목적에 맞는
스페이서 · 나사 선택

이럴 때 (조립 목적)권장 모델선택 이유
기판 사이 간격을 잡을 때ET · EL Ø2 · EL Ø3육각 암나사형과 Ø2·Ø3mm 평활형 가운데 체결 방식에 맞는 형상을 고를 수 있습니다.
관통 구멍으로 나사를 통과시킬 때ETM4 · ET21가운데 Ø4mm 관통 구멍이 있고 M4와 M3 암나사로 나뉩니다.
스페이서에 나사가 붙어 있어야 할 때ET15나사가 붙어 있는 특수 스페이서라 나사를 따로 맞추는 수고가 줄어듭니다.
M2 또는 M3 나사로 조일 때VM2 · VM3VM2는 접시머리 황동, VM3는 둥근머리 강 소재입니다.
너트와 와셔를 갖출 때EM · RP · RF너트와 평 와셔, 잠금 와셔를 사용하는 나사 크기 d에 맞춰 지정합니다.

구성·옵션

길이·크기 지정과
포장 단위

  • 길이 [L] — ET, EL, VM2, VM3는 원하는 길이를 부품번호에 지정합니다.
  • 크기 d — EM, RP, RF는 사용하는 나사 크기에 맞춰 지정합니다.
  • 포장 단위 — 100개와 1000개 중에서 선택합니다.
