Electro-PJP 한국 독점 공급 파트너

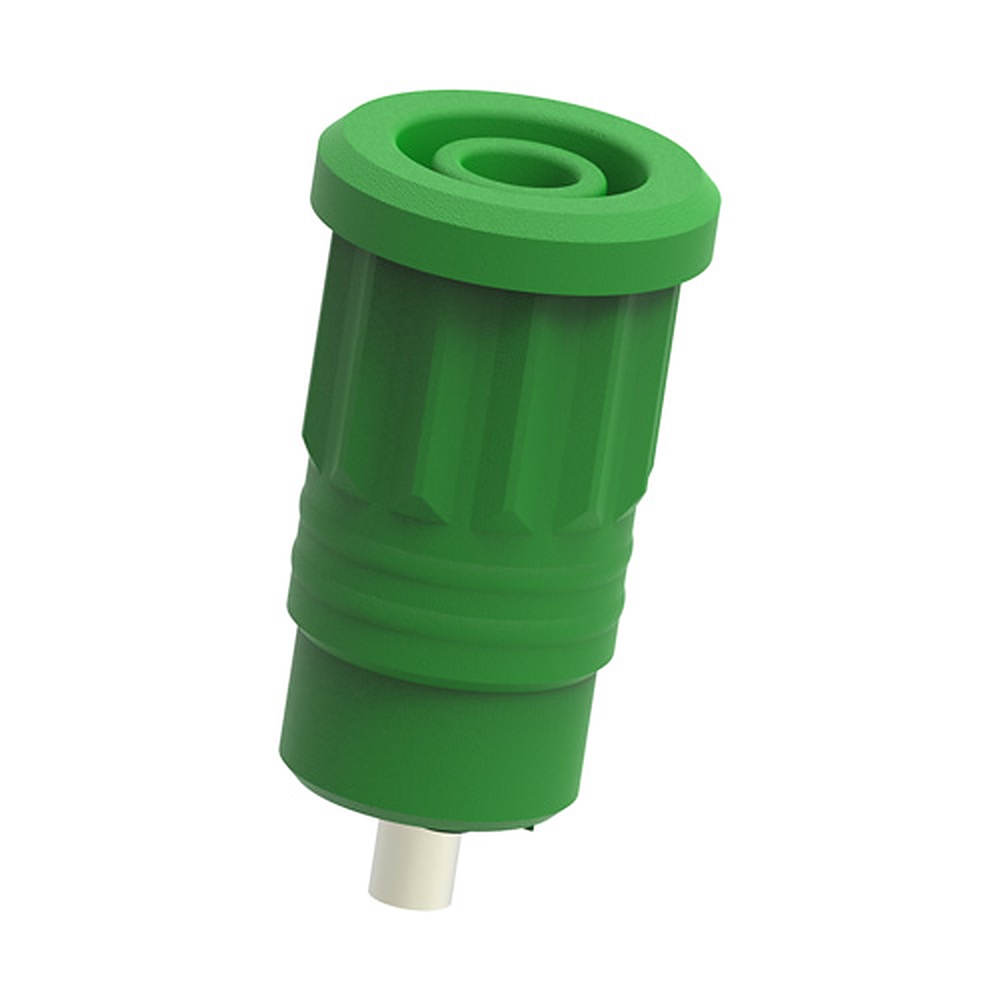

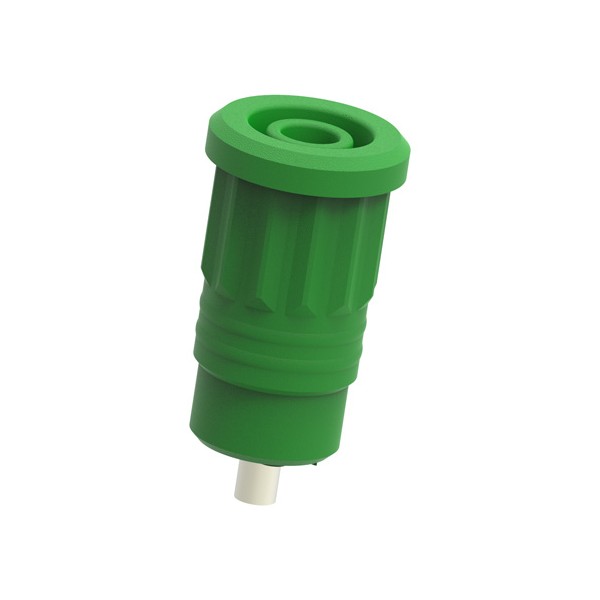

Electro-PJP 3290은 뒷면의 Ø2 mm 납땜 단자에 전선을 납땜하는 압입형 Ø4mm 안전 소켓(Press-fit Safety Socket)입니다. 정격은 1000 V CAT III, 25 A입니다. (주)테솔이 국내에 공식 공급합니다.
정격 전류
3290의 25 A 정격과 납땜 단자
압입형 9종 가운데 정격 전류가 25 A인 모델은 납땜 접속의 3290과 3295 두 가지이고, 나머지는 36 A입니다. 36 A가 필요하면 나사·탭·핀 접속 모델을 검토하세요.
절연체는 PA6.6, 접점은 니켈 도금 황동이며 금-니켈(AuNi) 도금은 요청할 수 있습니다.
사양

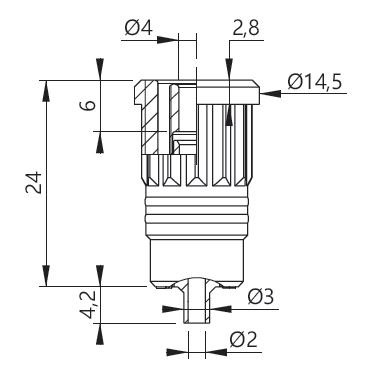

3290 상세 사양
| 항목 | 내용 |
|---|---|
| 품번 | 3290 |
| 뒷면 접속 | Ø2 mm 납땜 단자 |
| 정격 | 1000 V CAT III / 25 A |
| 재질 | PA6.6 절연체, 니켈 도금 황동 접점 |
| 포장 | 50개 |

같은 계열
3290과 같은 압입형의 다른 접속 모델
- 3285 — M4 나사산 + 너트 접속, 36 A
- 3286 — 6.3 × 10 mm 평형 탭 접속, 36 A
- 3287 — Ø1.9 × 11 mm 핀 접속, 36 A
- 3289 — Ø1.9 × 20.5 mm 핀 접속, 36 A
- 3293 — M3 암나사 접속, 36 A
- 3294 — 4.8 × 8 mm 평형 탭 접속, 36 A
- 3295 — 1.6 mm 포크형 납땜 접속, 25 A
- 5287 — Ø1.9 × 12.3 mm 핀 접속, 36 A · 1000 V CAT IV
관련 제품
3290 외 고정 방식별 Ø4mm 소켓
- Electro-PJP Ø4mm 안전 소켓 둥근 너트형 (3265 ~ 3275)
- Electro-PJP Ø4mm 안전 소켓 PCB 장착형 (3223 · 3243 · 3253 · 3263)
3290의 정격 전류는 얼마입니까?
25 A입니다. 정격 전압은 1000 V CAT III입니다.
3290의 뒷면은 어떻게 결선합니까?
Ø2 mm 납땜 단자에 전선을 납땜합니다.
3290과 3295는 무엇이 다릅니까?
둘 다 25 A 납땜형이며, 3290은 Ø2 mm 납땜 단자, 3295는 1.6 mm 폭 포크형 납땜 단자입니다.
FAQ 자주묻는 질문
-
3290의 정격 전류는 얼마입니까?
25 A입니다. 정격 전압은 1000 V CAT III입니다.
-
3290의 뒷면은 어떻게 결선합니까?
Ø2 mm 납땜 단자에 전선을 납땜합니다.
-
3290과 3295는 무엇이 다릅니까?
둘 다 25 A 납땜형이며, 3290은 Ø2 mm 납땜 단자, 3295는 1.6 mm 폭 포크형 납땜 단자입니다.
