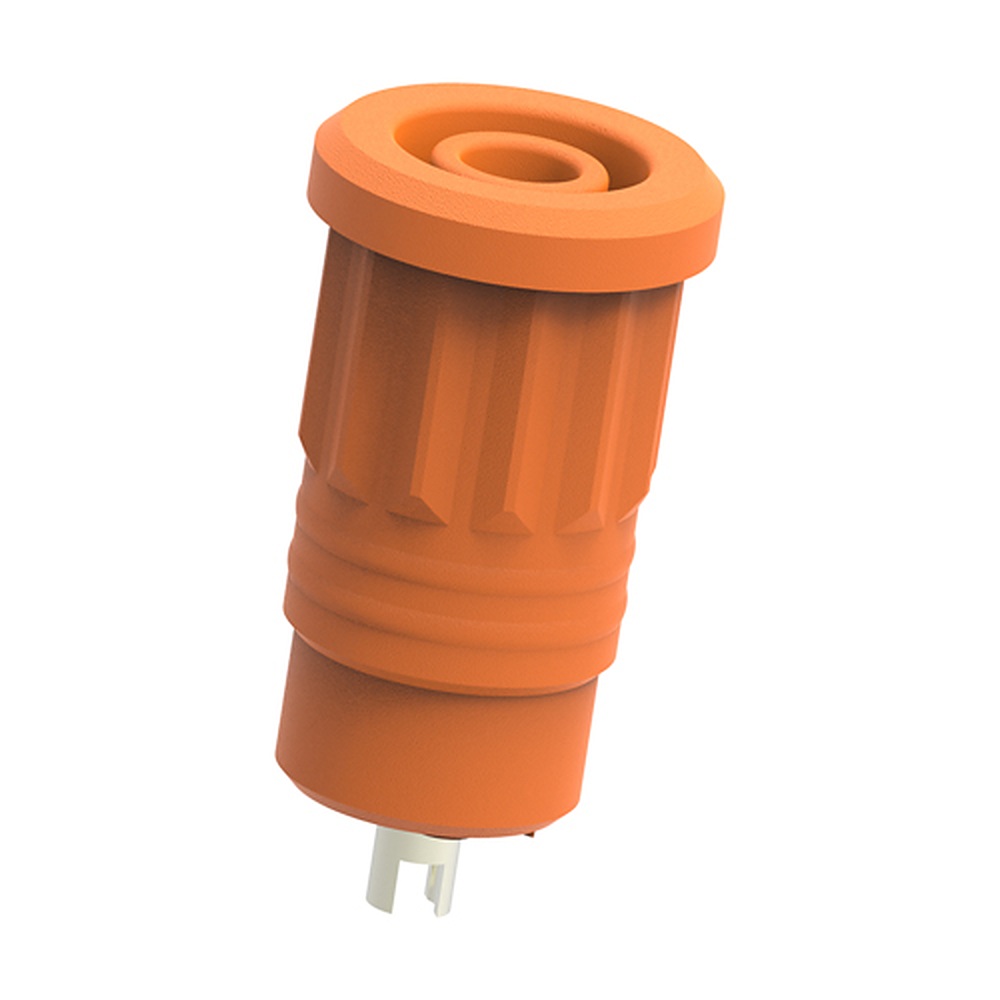

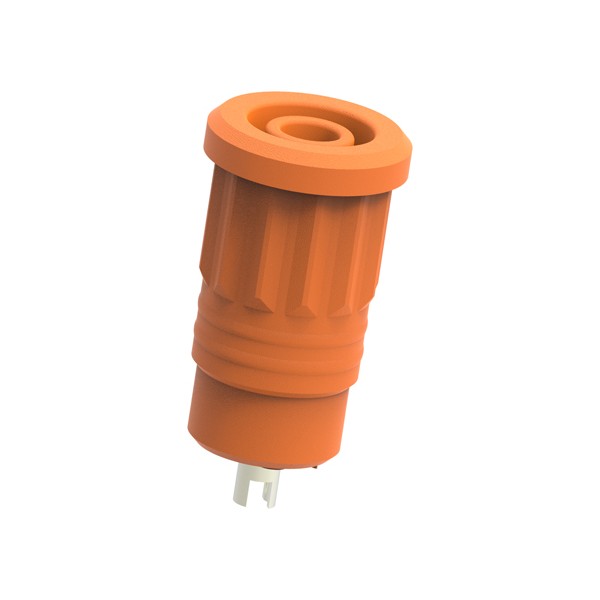

Electro-PJP 3295는 뒷면이 1.6 mm 폭의 포크형 납땜 단자로 된 압입형 Ø4mm 안전 소켓(Press-fit Safety Socket)입니다. 정격은 1000 V CAT III, 25 A입니다. (주)테솔이 국내에 공식 공급합니다.
포크형 단자

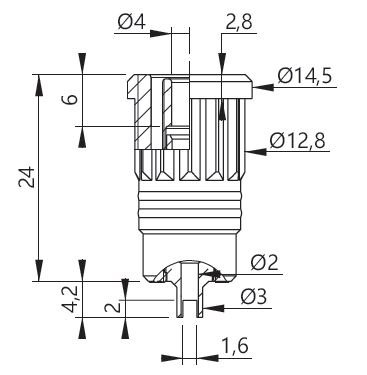

3295의 1.6 mm 포크형 납땜 단자
납땜 단자 끝이 두 갈래로 갈라진 포크(슬롯) 형태이며 폭은 1.6 mm입니다. 정격 전류는 25 A로, 같은 납땜형 3290과 같습니다.
PA6.6 절연체와 니켈 도금 황동 접점으로 구성되며 금-니켈(AuNi) 도금은 요청 사양입니다.
사양
3295 사양 정리
| 항목 | 내용 |
|---|---|
| 품번 | 3295 |
| 뒷면 접속 | 1.6 mm 폭 포크형 납땜 단자 |
| 정격 | 1000 V CAT III / 25 A |
| 재질 | PA6.6 절연체, 니켈 도금 황동 접점 |
| 포장 | 50개 |

같은 계열
3295와 비교할 압입형 소켓 접속 방식
- 3285 — M4 나사산 + 너트 접속, 36 A
- 3286 — 6.3 × 10 mm 평형 탭 접속, 36 A
- 3287 — Ø1.9 × 11 mm 핀 접속, 36 A
- 3289 — Ø1.9 × 20.5 mm 핀 접속, 36 A
- 3290 — Ø2 mm 납땜 접속, 25 A
- 3293 — M3 암나사 접속, 36 A
- 3294 — 4.8 × 8 mm 평형 탭 접속, 36 A
- 5287 — Ø1.9 × 12.3 mm 핀 접속, 36 A · 1000 V CAT IV
관련 제품
3295 외에 살펴볼 PCB형·패널 소켓
- Electro-PJP Ø4mm 안전 소켓 PCB 장착형 (3223 · 3243 · 3253 · 3263)
- Electro-PJP Ø4mm 패널 소켓 · 바인딩 포스트 (3109 ~ 3283)
3295의 납땜 단자는 어떤 형태입니까?
1.6 mm 폭의 포크형 납땜 단자입니다.
3295의 정격 전류는 얼마입니까?
25 A이며 정격 전압은 1000 V CAT III입니다.
3295는 패널에 어떻게 장착합니까?
패널 구멍에 눌러 끼우는 압입 방식이며 고정용 너트는 쓰지 않습니다.
FAQ 자주묻는 질문
-
3295의 납땜 단자는 어떤 형태입니까?
1.6 mm 폭의 포크형 납땜 단자입니다.
-
3295의 정격 전류는 얼마입니까?
25 A이며 정격 전압은 1000 V CAT III입니다.
-
3295는 패널에 어떻게 장착합니까?
패널 구멍에 눌러 끼우는 압입 방식이며 고정용 너트는 쓰지 않습니다.
