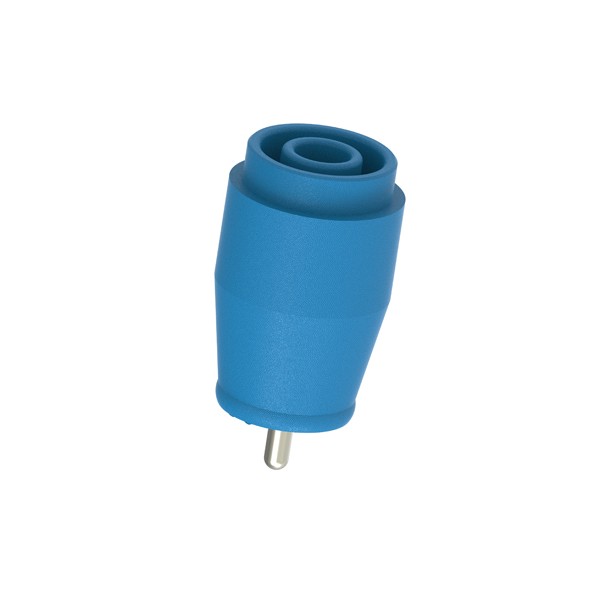

Electro-PJP 3223 Ø4MM 바나나 소켓 / Ø1.9MM X 5 MM 핀 연결

Electro-PJP 3223 Ø4MM 바나나 소켓 / Ø1.9MM X 5 MM 핀 연결

MODEL
3223
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

패널 없이 기판 위에서
케이블을 잇는 PCB 안전 소켓

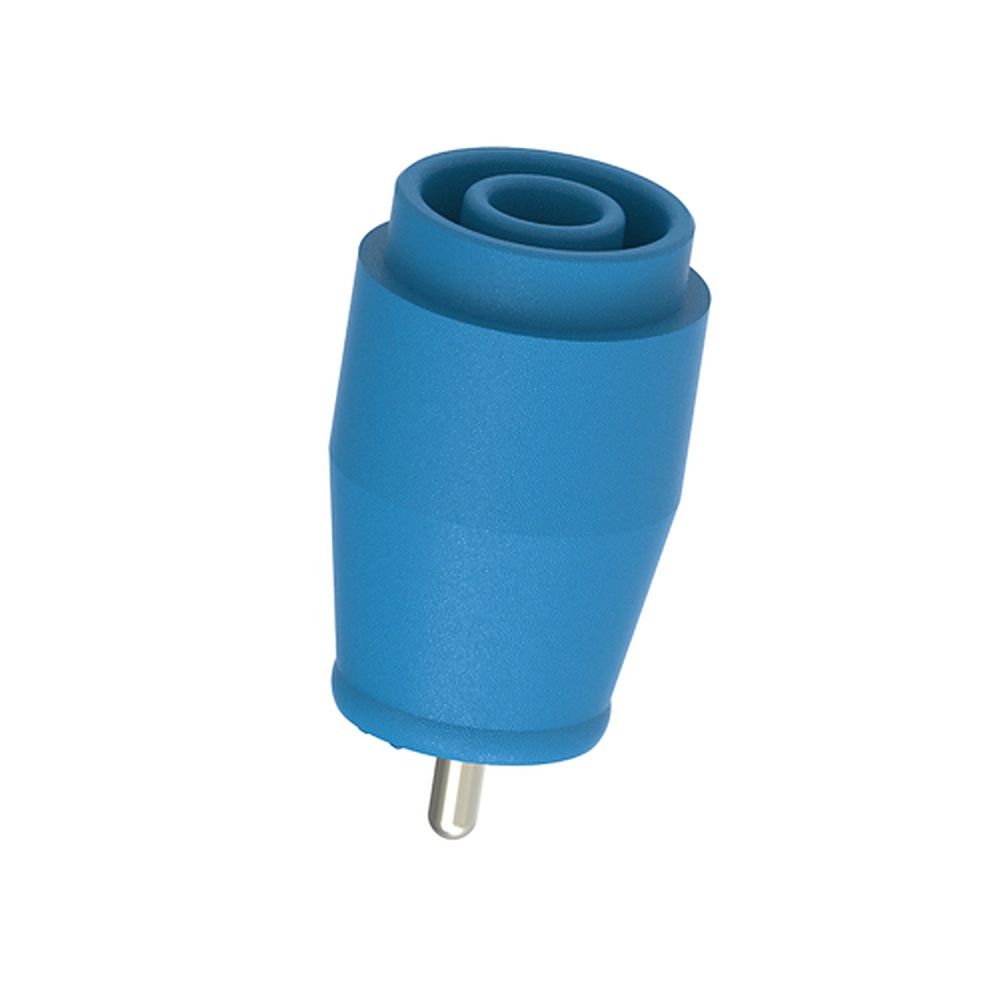

Electro-PJP PCB 장착형 Ø4mm 안전 소켓

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 3223·3243·3253·3263은 접속 핀을 기판에 납땜해 장착하는 PCB 장착형 Ø4 mm 안전 소켓(PCB Safety Socket)입니다. 핀 길이가 다른 수직형 3종과 꺾인 수평형 2종 모두 1000 V CAT III, 25 A 정격을 갖췄습니다.

패널을 거치지 않고 기판 위에서 케이블을 바로 연결하므로, 장비 내부 측정 단자와 시험 보드에 적합합니다. 플라스틱은 PA6, 접점은 니켈 도금 황동이며, 이 소켓은 (주)테솔이 국내에 공식 공급합니다.

5종

수직·수평 장착 라인업

1000 V

전 모델 CAT III 정격

25 A

전 모델 정격 전류

10 · 50개

모델별 포장 단위

특징

기판 직결 측정 단자를 만드는
PCB 장착형 안전 소켓

핵심 특징현장에서 달라지는 점
기판 직접 납땜접속 핀을 기판에 납땜하므로 패널이나 내부 배선 없이 기판 위에서 케이블을 연결합니다.
수직 장착 3종3223, 3243, 3253은 기판에 세워 장착하므로, 기판 위 공간에 맞는 높이의 소켓을 고를 수 있습니다.
수평 장착 2종3263과 3263SPCT는 꺾인 형태로 기판에 눕혀 장착해 기판 가장자리 쪽으로 케이블을 뺄 수 있습니다.
핀 길이 3종핀 길이가 5 mm, 11 mm, 20.5 mm로 나뉘어 기판 두께와 장착 깊이에 맞춰 고를 수 있습니다.
1000 V CAT III, 25 A모든 모델의 정격이 같아 장착 방향을 바꿔도 같은 정격으로 설계할 수 있습니다.
PA6 플라스틱과 니켈 도금 황동모든 모델이 같은 소재를 쓰므로 접촉 특성이 일정합니다.

장착 설계

PCB 소켓 장착 방향과
핀 길이 선택

수직형은 핀 길이에 따라 5 mm의 3223, 11 mm의 3243, 20.5 mm의 3253으로 나뉩니다. 기판 두께와 케이스 내부 높이를 보고 고르세요. 수평형 3263은 소켓이 기판과 나란히 눕기 때문에 케이스 측면으로 케이블을 빼는 구조에 적합합니다.

패널에 소켓을 고정하는 설계라면 압입형 3285~3295가 맞습니다.

수평 장착형 3263의 기판 배치

꺾인 형태의 3263은 기판 가장자리에 눕혀 납땜하며, 같은 구성의 3263SPCT도 같은 방식으로 장착합니다. 케이블이 기판 면과 평행하게 나오므로 높이가 낮은 케이스에 유리합니다.

사양

PCB 안전 소켓
장착 방향별 5종 사양

항목장착 · 접속정격 전압정격 전류부품번호포장 단위
3223수직 장착, 핀 Ø1.9mm x 5 mm1000 V CAT III25A3223/PCB-#50
3243수직 장착, 핀 Ø1.9mm x 11 mm1000 V CAT III25A3243/PCB-#50
3253수직 장착, 핀 Ø1.9mm x 20.5 mm1000 V CAT III25A3253/PCB-#10
3263수평 장착, 꺾인(L자) 형1000 V CAT III25A3263/PCB-#10
3263SPCT수평 장착, 꺾인(L자) 형 (3263과 같은 구성)1000 V CAT III25A3263SPCT/PCB-#10

시리즈 공통 사양

항목사양
접속 구멍Ø4 mm 안전 소켓
장착 방식기판 납땜(수직 3종, 수평 2종)
정격 전압1000 V CAT III
정격 전류25 A(전 모델)
플라스틱PA6
금속니켈 도금 황동
포장 단위3223 · 3243 50 / 3253 · 3263 · 3263SPCT 10

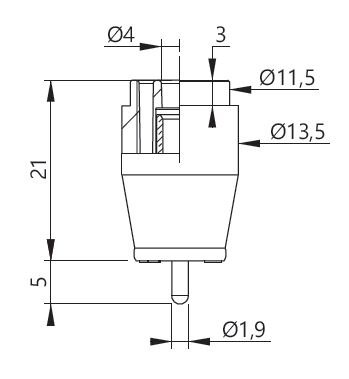

ELECTRO-PJP 3223.0 - 핀 연결 바나나 소켓의 단면 치수도
핀 연결 바나나 소켓의 단면 치수도

활용 분야

PCB 소켓으로 기판에
측정 단자를 만드는 현장

  • 시험 기판 — 기판 위에 Ø4 mm 플러그를 바로 꽂는 측정 단자를 만듭니다.
  • 장비 내부 기판 — 패널을 거치지 않고 기판에 내부 측정 단자를 설치합니다.
  • 높이 제한 케이스 — 수평형 소켓을 눕혀 장착해 낮은 케이스에도 맞춥니다.
  • 핀 길이 맞춤 설계 — 기판 두께에 따라 5 mm, 11 mm, 20.5 mm 핀 가운데 고릅니다.

선택 가이드

장착 조건으로 고르는
PCB 안전 소켓

이럴 때 (장착 조건)권장 모델선택 이유
핀이 짧은 형이 필요하다면3223핀이 가장 짧은 수직 장착형이라 얇은 기판에 맞습니다.
중간 높이의 핀이 필요하다면3243중간 길이 핀의 수직 장착형이라 일반적인 기판 두께에 대응합니다.
긴 핀이 필요하다면3253핀이 가장 긴 수직 장착형이라 두꺼운 기판이나 깊은 장착에 맞습니다.
기판에 눕혀 장착하려면3263 · 3263SPCT꺾인 형태의 수평 장착형이라 소켓 높이를 낮출 수 있습니다.
패널에 고정하려면3285~3295기판 납땜이 아닌 압입형이라 패널에 바로 고정할 수 있습니다.

구성·옵션

PCB 안전 소켓 주문 구성과
부품번호

항목내용
포장 단위3223 · 3243 50, 3253 · 3263 · 3263SPCT 10
부품번호3223/PCB-# ~ 3263SPCT/PCB-#
주문 시 지정부품번호의 # 자리
