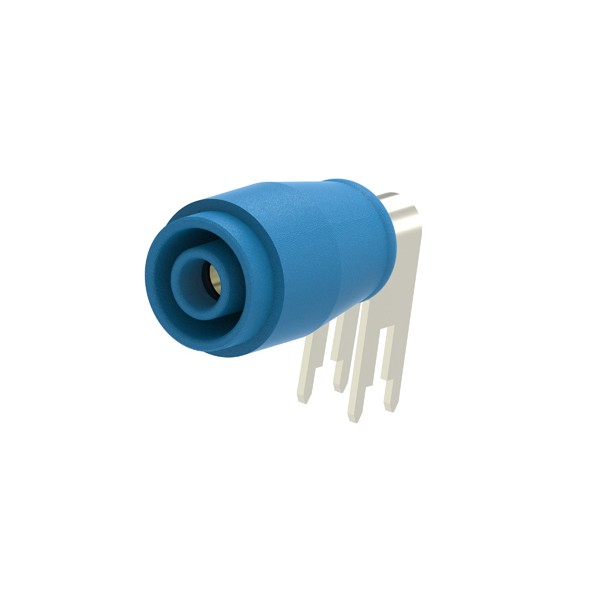

Electro-PJP 3263 Ø4MM 직각 바나나 소켓 / 수평 PCB 설정

Electro-PJP 3263 Ø4MM 직각 바나나 소켓 / 수평 PCB 설정

MODEL
3263
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

기판 위에 눕혀 꽂는⁣ 직각 안전 소켓

Electro-PJP 3263 Ø4mm 직각 안전 소켓 PCB 수평 장착형

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 3263은 Ø4mm 안전 바나나 소켓이 기판과 평행하게 놓이는 직각(Right-angle) 소켓입니다. 정격은 1000 V CAT III, 25 A이며 PCB 수평 장착형입니다. (주)테솔이 국내에 공식 공급합니다.

절연체는 PA6, 접점은 니켈 도금 황동입니다. 포장 수량은 10개입니다.

직각

수평 장착형

25 A

정격 전류

1000 V

CAT III 정격

PA6

절연체 재질

수평 장착

3263의 직각 소켓 구조

소켓 축이 기판 면과 나란히 놓이는 직각 구조로, 기판에 수평으로 장착합니다.

정격과 소재

1000 V CAT III, 니켈 도금 황동

절연체는 PA6, 접점은 니켈 도금 황동입니다. 정격 전류는 25 A이고 10개 단위로 포장됩니다.

사양

3263 상세 제원

구분내용
모델3263
형태Ø4mm 직각 안전 바나나 소켓
장착PCB 수평
정격1000 V CAT III
정격 전류25 A
절연체PA6
접점니켈 도금 황동
포장 수량10개

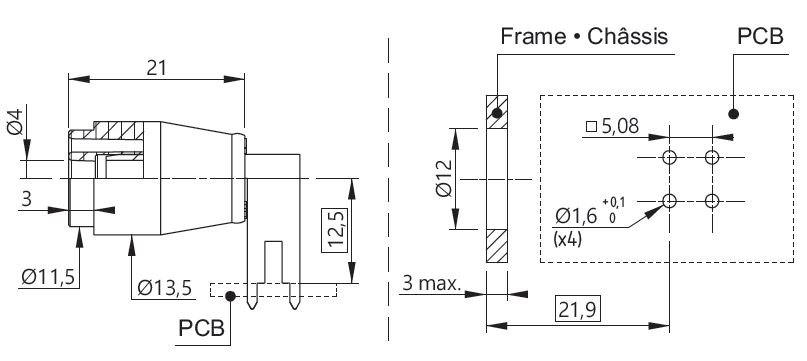

ELECTRO-PJP 3263.0 - 직각 소켓의 치수와 PCB 장착 홀 배치도
직각 소켓의 치수와 PCB 장착 홀 배치도

같은 계열

3263과 장착 방향이 다른⁣ PCB 소켓

  • 3223 — 핀 Ø1.9mm × 5 mm, 수직 장착, 50개 포장
  • 3243 — 핀 Ø1.9mm × 11 mm, 수직 장착, 50개 포장
  • 3253 — 핀 Ø1.9mm × 20.5 mm, 수직 장착, 10개 포장
  • 3263SPCT — 직각 소켓, 수평 장착, 10개 포장
