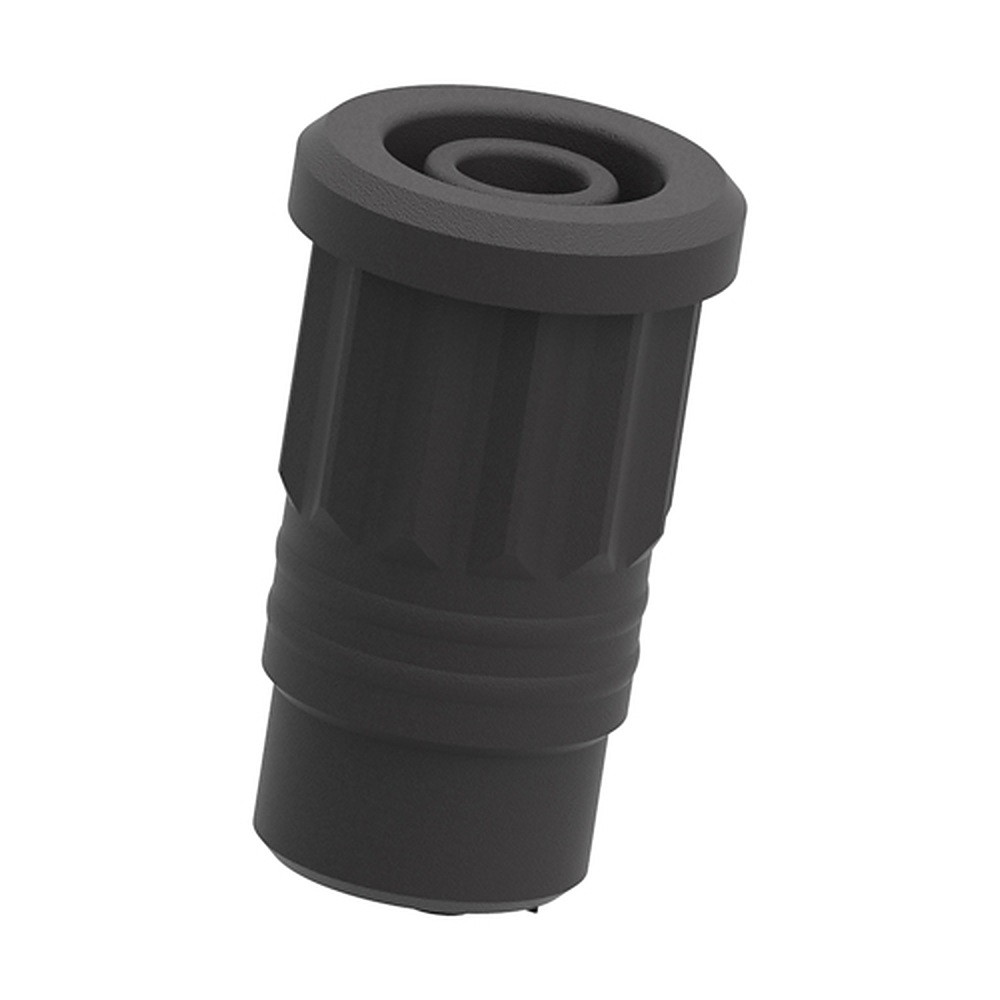

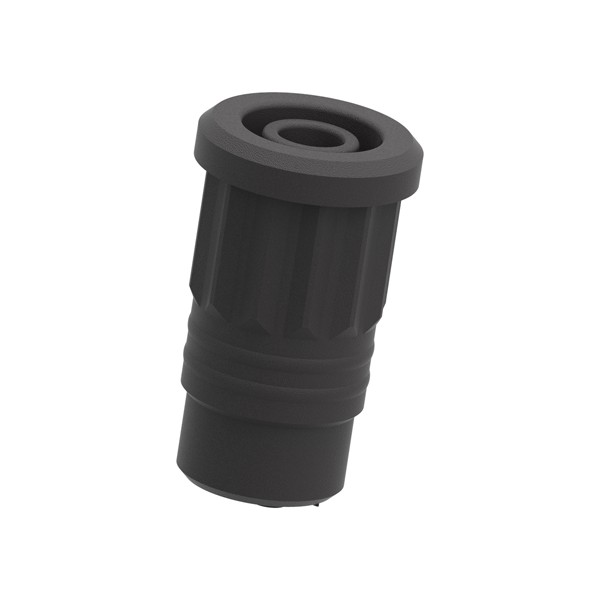

Electro-PJP 3293은 뒷면 접속부에 M3 암나사가 가공된 압입형 Ø4mm 안전 소켓(Press-fit Safety Socket)입니다. M3 나사로 배선을 체결하며 정격은 1000 V CAT III, 36 A입니다. (주)테솔이 국내에 공식 공급합니다.
암나사 접속

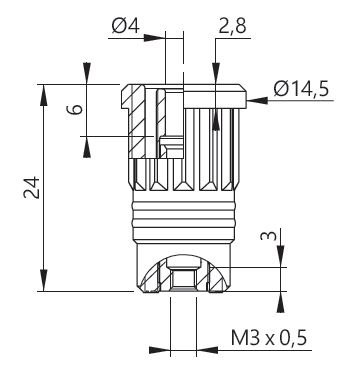

M3 나사로 체결하는 3293 뒷면
3293의 뒷면은 수나사가 아니라 M3 암나사(탭)입니다. 수나사와 너트로 체결하는 구성이 필요하면 M4 나사산의 3285를 비교하세요.
접점은 니켈 도금 황동, 절연체는 PA6.6이며 50개 단위로 포장합니다.
사양
3293 사양 요약
| 항목 | 내용 |
|---|---|
| 품번 | 3293 |
| 뒷면 접속 | M3 암나사(탭 가공) |
| 정격 | 1000 V CAT III / 36 A |
| 재질 | PA6.6 절연체, 니켈 도금 황동 접점 |
| 포장 | 50개 |

같은 계열
3293과 같은 계열의 압입형 소켓
- 3285 — M4 나사산 + 너트 접속, 36 A
- 3286 — 6.3 × 10 mm 평형 탭 접속, 36 A
- 3287 — Ø1.9 × 11 mm 핀 접속, 36 A
- 3289 — Ø1.9 × 20.5 mm 핀 접속, 36 A
- 3290 — Ø2 mm 납땜 접속, 25 A
- 3294 — 4.8 × 8 mm 평형 탭 접속, 36 A
- 3295 — 1.6 mm 포크형 납땜 접속, 25 A
- 5287 — Ø1.9 × 12.3 mm 핀 접속, 36 A · 1000 V CAT IV
관련 제품
3293 주변의 PCB형·패널 소켓
- Electro-PJP Ø4mm 안전 소켓 PCB 장착형 (3223 · 3243 · 3253 · 3263)
- Electro-PJP Ø4mm 패널 소켓 · 바인딩 포스트 (3109 ~ 3283)
3293의 뒷면 나사는 어떤 형태입니까?
M3 암나사(탭 가공)입니다.
3293의 정격은 얼마입니까?
1000 V CAT III, 36 A입니다.
3293에 금-니켈 도금을 적용할 수 있습니까?
네, 요청하면 금-니켈(AuNi) 도금 접점으로 공급할 수 있습니다.
FAQ 자주묻는 질문
-
3293의 뒷면 나사는 어떤 형태입니까?
M3 암나사(탭 가공)입니다.
-
3293의 정격은 얼마입니까?
1000 V CAT III, 36 A입니다.
-
3293에 금-니켈 도금을 적용할 수 있습니까?
네, 요청하면 금-니켈(AuNi) 도금 접점으로 공급할 수 있습니다.
