Electro-PJP 한국 독점 공급 파트너

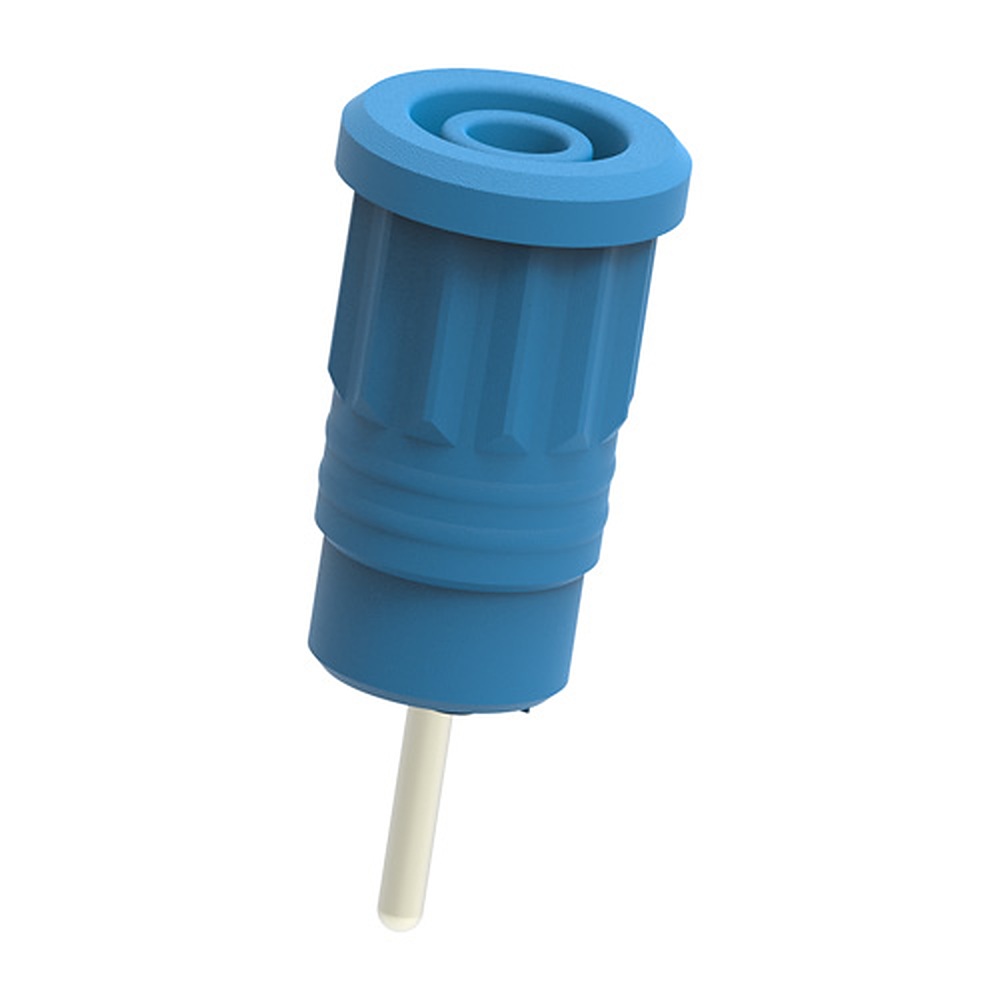

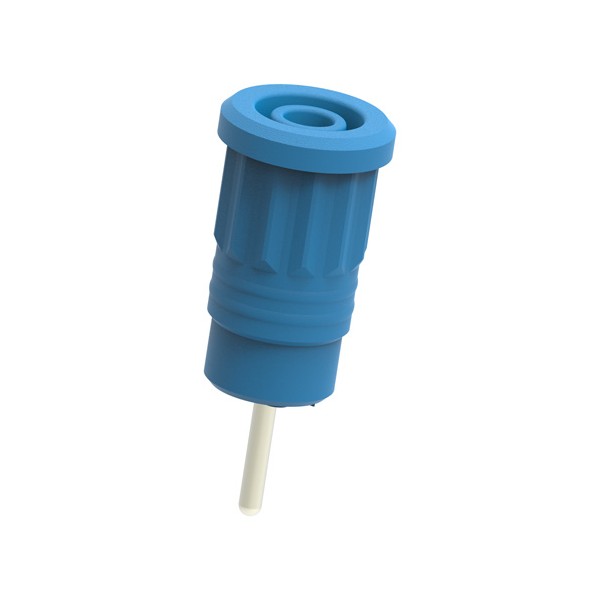

Electro-PJP 3287은 Ø1.9 mm, 길이 11 mm 핀으로 접속하는 1000 V CAT III, 36 A 정격의 압입형 Ø4mm 안전 소켓(Press-fit Safety Socket)입니다. 같은 핀 접속형인 3289(20.5 mm), 5287(12.3 mm)보다 핀이 짧습니다. (주)테솔이 국내에 공식 공급합니다.
핀 길이
핀 접속형 가운데 가장 짧은 3287
핀 접속형 압입 소켓은 핀 길이로 구분합니다. 3287은 11 mm, 5287은 12.3 mm, 3289는 20.5 mm이며 핀 지름은 모두 Ø1.9 mm입니다.
| 품번 | 핀 규격 | 정격 |
|---|---|---|
| 3287 | Ø1.9 × 11 mm | 1000 V CAT III, 36 A |
| 5287 | Ø1.9 × 12.3 mm | 1000 V CAT IV, 36 A |
| 3289 | Ø1.9 × 20.5 mm | 1000 V CAT III, 36 A |
사양

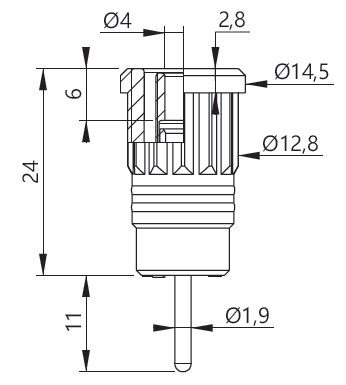

3287 상세 사양
| 항목 | 내용 |
|---|---|
| 품번 | 3287 |
| 뒷면 접속 | Ø1.9 mm × 11 mm 핀 |
| 정격 | 1000 V CAT III / 36 A |
| 재질 | PA6.6 절연체, 니켈 도금 황동 접점 |
| 포장 | 50개 |

같은 계열
3287과 함께 보는 압입형 소켓 8종
- 3285 — M4 나사산 + 너트 접속, 36 A
- 3286 — 6.3 × 10 mm 평형 탭 접속, 36 A
- 3289 — Ø1.9 × 20.5 mm 핀 접속, 36 A
- 3290 — Ø2 mm 납땜 접속, 25 A
- 3293 — M3 암나사 접속, 36 A
- 3294 — 4.8 × 8 mm 평형 탭 접속, 36 A
- 3295 — 1.6 mm 포크형 납땜 접속, 25 A
- 5287 — Ø1.9 × 12.3 mm 핀 접속, 36 A · 1000 V CAT IV
관련 제품
PCB형·패널형 3287 주변 소켓
- Electro-PJP Ø4mm 안전 소켓 PCB 장착형 (3223 · 3243 · 3253 · 3263)
- Electro-PJP Ø4mm 패널 소켓 · 바인딩 포스트 (3109 ~ 3283)
3287의 핀 규격은 무엇입니까?
지름 Ø1.9 mm, 길이 11 mm입니다.
3287과 5287은 무엇이 다릅니까?
핀 길이와 정격이 다릅니다. 3287은 11 mm 핀에 1000 V CAT III, 5287은 12.3 mm 핀에 1000 V CAT IV입니다.
3287 접점 재질은 무엇입니까?
니켈 도금 황동이며 금-니켈(AuNi) 도금은 요청할 수 있습니다.
FAQ 자주묻는 질문
-
3287의 핀 규격은 무엇입니까?
지름 Ø1.9 mm, 길이 11 mm입니다.
-
3287과 5287은 무엇이 다릅니까?
핀 길이와 정격이 다릅니다. 3287은 11 mm 핀에 1000 V CAT III, 5287은 12.3 mm 핀에 1000 V CAT IV입니다.
-
3287 접점 재질은 무엇입니까?
니켈 도금 황동이며 금-니켈(AuNi) 도금은 요청할 수 있습니다.
