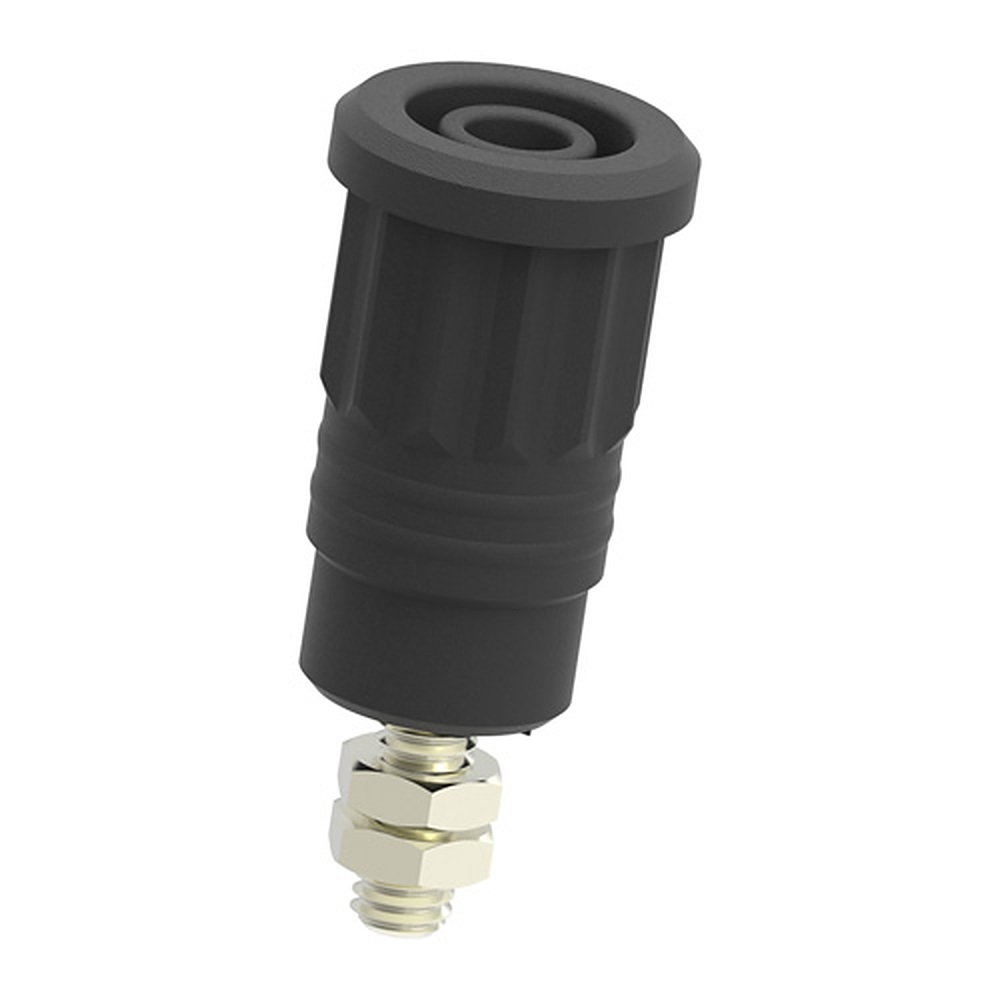

Electro-PJP 3285 Ø4MM 바나나 소켓 / M4 육각 너트 단자

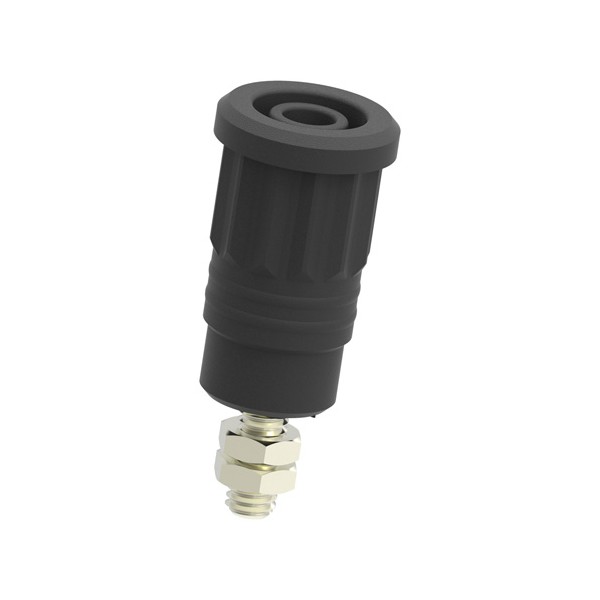

Electro-PJP 3285 Ø4MM 바나나 소켓 / M4 육각 너트 단자

MODEL
3285
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

너트 없이 패널에
눌러 끼우는 압입형 안전 소켓

Electro-PJP 3285~3295 Ø4mm 안전 소켓 압입형

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 3285~3295와 5287은 너트 없이 패널 구멍에 눌러 끼워 고정하는 압입형 Ø4 mm 안전 소켓(Press-fit Safety Socket)입니다. 뒷면 접속 방식이 다른 9종 모두 1000 V 정격이며, 그중 핀 접속의 5287만 CAT IV이고 나머지 8종은 CAT III입니다.

나사를 조이는 공정이 없어 패널 조립 시간이 짧아집니다. 정격 전류는 3290과 3295가 25 A, 나머지가 36 A입니다. 이 압입형 소켓은 (주)테솔이 국내에 공식 공급합니다.

9종

뒷면 접속 방식

1000 V

정격 전압(5287은 CAT IV)

압입

너트 없이 패널에 고정

50개

포장 단위

특징

체결 공정을 줄인
압입형 Ø4mm 안전 소켓

핵심 특징현장에서 달라지는 점
압입 고정패널 구멍에 눌러 끼우기만 하면 고정되므로 너트를 조이는 공정과 렌치가 필요 없습니다.
1000 V CAT III 8종5287을 뺀 8종의 정격이 같아 접속 방식만 바꿔 가며 패널을 구성할 수 있습니다.
5287 CAT IV5287은 1000 V CAT IV 정격이라 더 높은 설치 범주가 필요한 단자에 적용할 수 있습니다.
9가지 뒷면 접속나사, 평 단자, 핀, 납땜, M3 탭, 포크 가운데 배선 방식에 맞는 접속을 고를 수 있습니다.
25 A · 36 A 정격납땜형 3290과 포크 납땜형 3295는 25 A, 나머지는 36 A라 전류 조건에 맞춰 고르면 됩니다.
PA6.6 절연체와 도금 선택니켈 도금 황동 접점이 기본이고, 금-니켈(AuNi) 도금도 요청할 수 있습니다.

고정 방식

압입형과 너트형 소켓의
선택 기준

압입형은 패널 구멍에 소켓을 눌러 끼우는 구조라 뒷면 작업 공간이 좁은 케이스에 적합합니다. 구멍 지름은 주문 전에 꼭 확인하세요. 너트로 조여 고정해야 하는 구조라면 둥근 너트형 3265~3275가 맞습니다.

눌러 끼우는 조립 순서

패널 구멍에 소켓 앞면을 맞춰 끼우면 고정이 끝납니다. 뒷면 접속은 나사, 평 단자, 핀, 납땜 가운데 모델별로 정해져 있으므로, 접속 방식부터 정한 뒤 모델을 고르세요.

사양

압입형 소켓
접속 방식별 9종 사양

항목뒷면 접속정격 전압정격 전류부품번호
3285M4 나사산 + 너트1000 V CAT III36A3285-#
3286평 단자 6.3 x 10 mm1000 V CAT III36A3286-#
3287핀 Ø1.9mm x 11 mm1000 V CAT III36A3287-#
3289핀 Ø1.9mm x 20.5 mm1000 V CAT III36A3289-#
5287핀 Ø1.9mm x 12.3 mm1000 V CAT IV36A5287-IV-#
3290납땜 Ø2mm1000 V CAT III25A3290-#
3293M3 탭 구멍1000 V CAT III36A3293-#
3294평 단자 4.8 x 8 mm1000 V CAT III36A3294-#
3295포크 납땜 1.6 mm1000 V CAT III25A3295-#

시리즈 공통 사양

항목사양
접속 구멍Ø4 mm 안전 소켓
고정 방식압입(너트 없음)
정격 전압1000 V CAT III(5287은 CAT IV)
정격 전류3290 · 3295 25 A / 나머지 36 A
절연체PA6.6
금속황동, 니켈 도금(AuNi 도금 요청 시)
포장 단위50

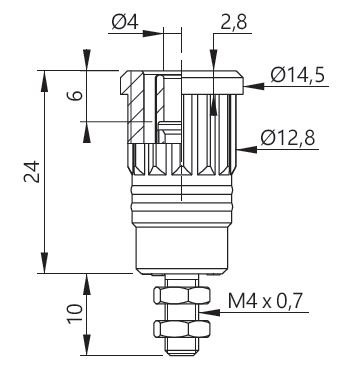

ELECTRO-PJP 3285.0 - 육각 너트 단자 바나나 소켓의 치수도
육각 너트 단자 바나나 소켓의 치수도

활용 분야

압입형 소켓으로 너트 없이
조립하는 패널

  • 계측 장비 패널 — 단자를 추가할 때 너트를 조이지 않고 압입으로 고정합니다.
  • 나사 구멍 없는 패널 — 나사 구멍을 따로 가공하지 않고 소켓을 설치합니다.
  • 교육용 실습 장비 — 플러그를 자주 꽂았다 빼는 연결 단자를 짧은 시간에 조립합니다.
  • 전원 장치 출력 패널 — 출력 단자를 1000 V 정격 소켓으로 구성합니다.

선택 가이드

배선 방식으로 고르는
압입형 소켓 모델

이럴 때 (접속 조건)권장 모델선택 이유
나사로 케이블을 조이려면3285M4 나사산과 너트로 케이블 단자를 단단히 체결합니다.
평 단자 케이블을 연결하려면3286 · 32946.3 x 10 mm와 4.8 x 8 mm 두 평 단자 크기 가운데 케이블에 맞는 것을 고릅니다.
핀 접속이 필요하다면3287 · 3289 · 5287핀 길이가 11 mm, 20.5 mm, 12.3 mm로 나뉘어 패널 깊이에 맞출 수 있습니다.
기판에 납땜하려면3290 · 3295납땜과 포크 납땜 접속이며, 정격 전류는 25 A입니다.
CAT IV 정격이 필요하다면52879종 가운데 이 모델만 1000 V CAT IV 정격이라 높은 설치 범주의 단자에 맞습니다.

구성·옵션

압입형 소켓 주문 구성과
부품번호

항목내용
포장 단위50
부품번호3285-# ~ 3295-#, 5287-IV-#
도금니켈 도금 황동, 금-니켈은 요청 시
정격 전압1000 V CAT III(5287은 CAT IV)
