Electro-PJP 한국 독점 공급 파트너

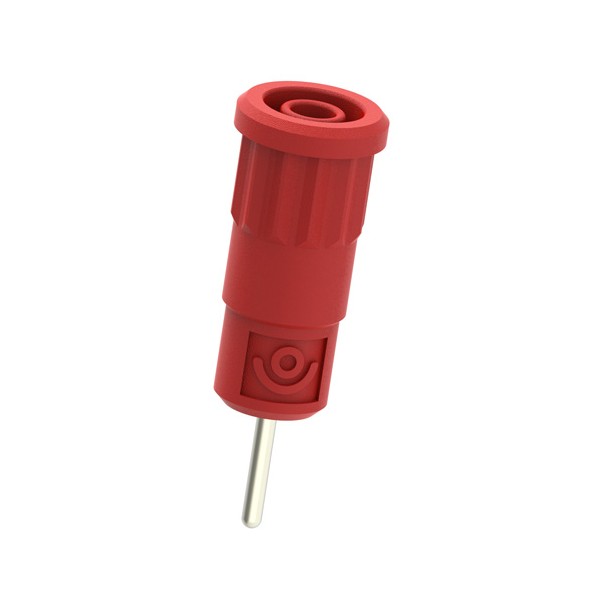

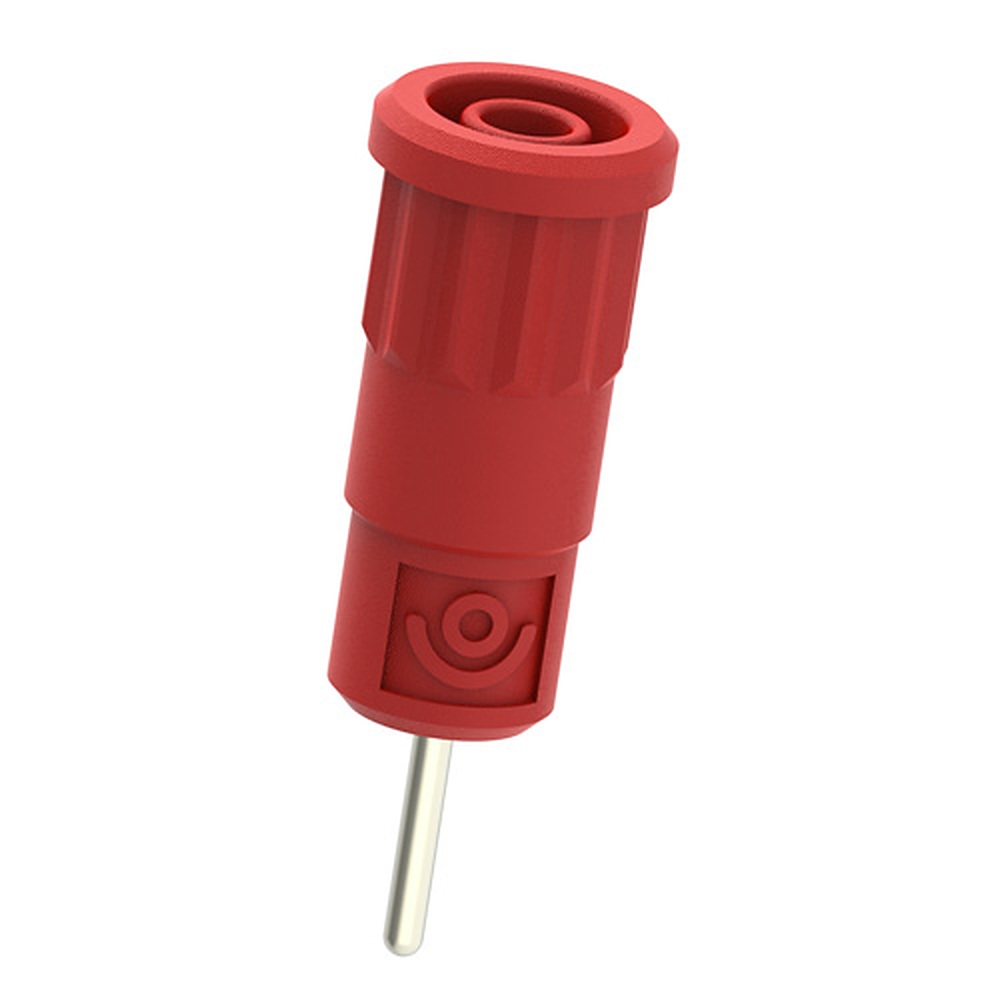

Electro-PJP 5287은 1000 V CAT IV 정격을 갖춘 압입형 Ø4mm 안전 소켓(Press-fit Safety Socket)입니다. 뒷면은 Ø1.9 mm × 12.3 mm 핀으로 접속하고 정격 전류는 36 A입니다. (주)테솔이 국내에 공식 공급합니다.
같은 압입형 계열에서 CAT IV 정격은 5287 하나이며, 나머지 8종은 1000 V CAT III입니다.
CAT IV 정격
설치 범주 CAT IV의 5287 압입형 소켓
5287의 정격은 1000 V CAT IV입니다. 핀 접속형인 3287(11 mm)과 3289(20.5 mm)는 1000 V CAT III이므로 CAT IV 정격이 필요한 패널에는 5287을 고르세요.
절연체는 PA6.6, 접점은 니켈 도금 황동이며 금-니켈(AuNi) 도금은 요청할 수 있습니다.
사양
5287 CAT IV 소켓 사양
| 항목 | 내용 |
|---|---|
| 품번 | 5287 |

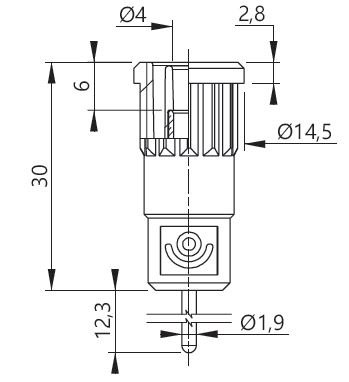

| 뒷면 접속 | Ø1.9 mm × 12.3 mm 핀 |
| 정격 | 1000 V CAT IV / 36 A |
| 재질 | PA6.6 절연체, 니켈 도금 황동 접점 |
| 포장 | 50개 |

같은 계열
5287과 같은 계열의 CAT III 압입형 소켓
- 3285 — M4 나사산 + 너트 접속, 36 A
- 3286 — 6.3 × 10 mm 평형 탭 접속, 36 A
- 3287 — Ø1.9 × 11 mm 핀 접속, 36 A
- 3289 — Ø1.9 × 20.5 mm 핀 접속, 36 A
- 3290 — Ø2 mm 납땜 접속, 25 A
- 3293 — M3 암나사 접속, 36 A
- 3294 — 4.8 × 8 mm 평형 탭 접속, 36 A
- 3295 — 1.6 mm 포크형 납땜 접속, 25 A
관련 제품
5287과 함께 보는 Ø4mm 소켓 계열
- Electro-PJP Ø4mm 안전 소켓 둥근 너트형 (3265 ~ 3275)
- Electro-PJP Ø4mm 안전 소켓 PCB 장착형 (3223 · 3243 · 3253 · 3263)
- Electro-PJP Ø4mm 패널 소켓 · 바인딩 포스트 (3109 ~ 3283)
5287의 정격은 무엇입니까?
1000 V CAT IV, 36 A입니다.
5287과 3287은 무엇이 다릅니까?
5287은 1000 V CAT IV에 12.3 mm 핀, 3287은 1000 V CAT III에 11 mm 핀입니다.
5287의 접점 도금은 무엇입니까?
니켈 도금 황동이 기본이며 금-니켈(AuNi) 도금은 요청 사양입니다.
FAQ 자주묻는 질문
-
5287의 정격은 무엇입니까?
1000 V CAT IV, 36 A입니다.
-
5287과 3287은 무엇이 다릅니까?
5287은 1000 V CAT IV에 12.3 mm 핀, 3287은 1000 V CAT III에 11 mm 핀입니다.
-
5287의 접점 도금은 무엇입니까?
니켈 도금 황동이 기본이며 금-니켈(AuNi) 도금은 요청 사양입니다.
