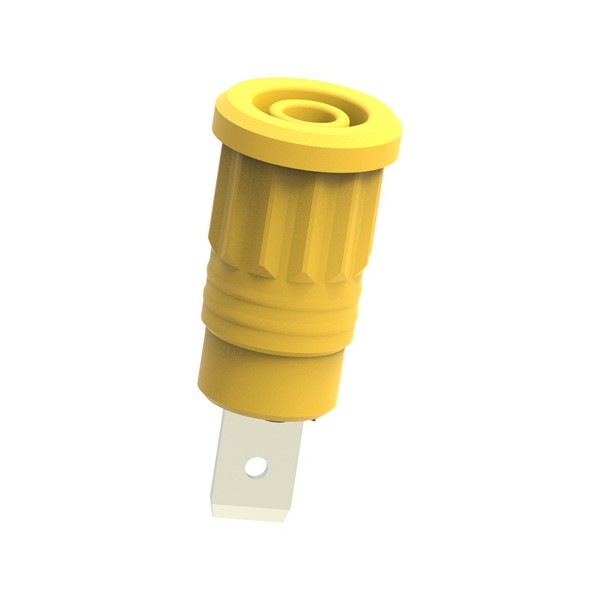

Electro-PJP 3286 Ø4MM 바나나 소켓 / 6.3 X 10 MM 연결 탭

MODEL
3286
브랜드
ELECTRO-PJP

6.3 mm 탭 단자의⁣ 압입형 안전 소켓

Electro-PJP 3286 Ø4mm 압입형 안전 소켓 6.3 mm 탭 단자

견적 받기

Electro-PJP 한국 독점 공급 파트너

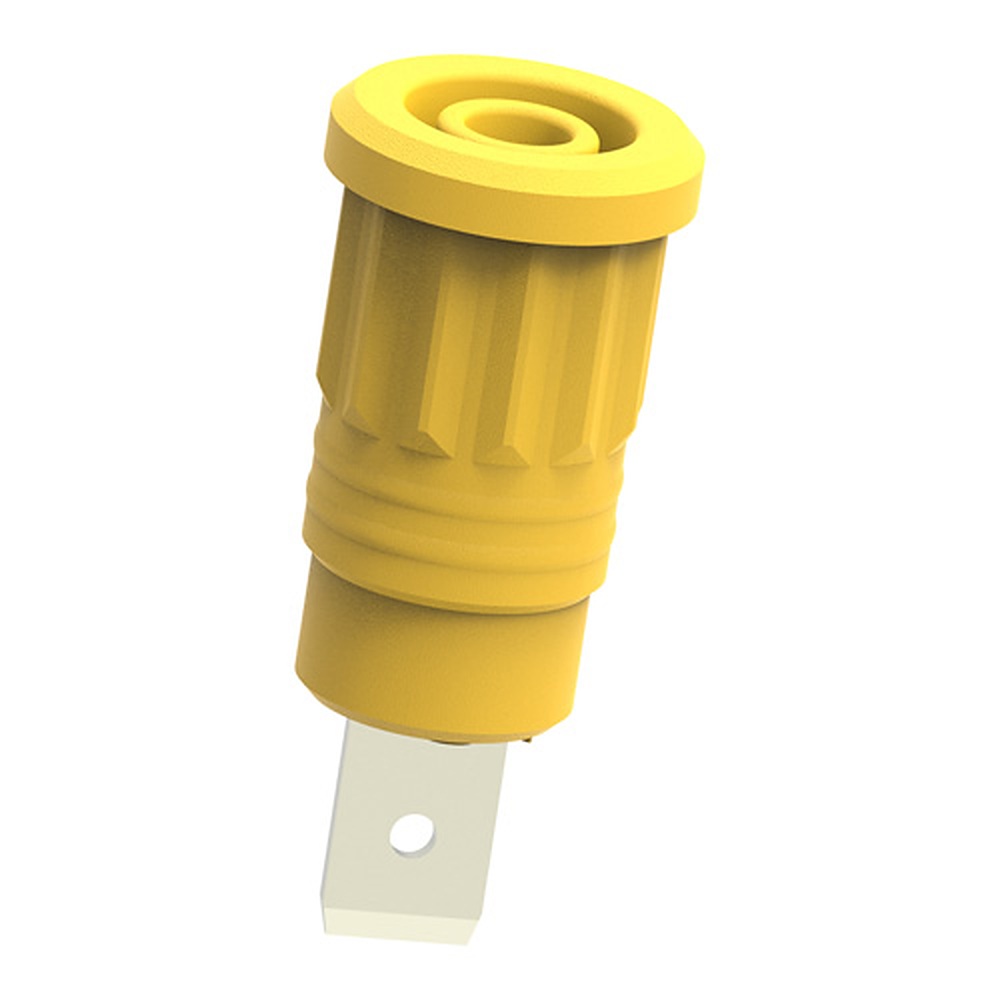

Electro-PJP 3286은 뒷면에 6.3 × 10 mm 평형 탭 단자를 갖춘 압입형 Ø4mm 안전 소켓(Press-fit Safety Socket)입니다. 정격은 1000 V CAT III, 36 A이며 패널 구멍에 눌러 끼워 고정합니다. (주)테솔이 국내에 공식 공급합니다.

6.3 × 10 mm

평형 탭 단자

36 A

정격 전류

1000 V CAT III

정격 전압

50개

포장 단위

탭 단자 접속

6.3 × 10 mm 평형 탭으로⁣ 결선하는 3286

배선은 뒷면의 6.3 × 10 mm 평형 탭 단자에 연결합니다. 같은 계열의 3294는 4.8 × 8 mm 탭이므로 배선에 쓰는 리셉터클 규격에 맞춰 고르세요.

절연체는 PA6.6, 접점은 니켈 도금 황동입니다. 금-니켈(AuNi) 도금 접점은 요청 사양입니다.

사양

3286 제원

항목내용
품번3286
뒷면 접속6.3 × 10 mm 평형 탭 단자
정격1000 V CAT III / 36 A
재질PA6.6 절연체, 니켈 도금 황동 접점
포장50개

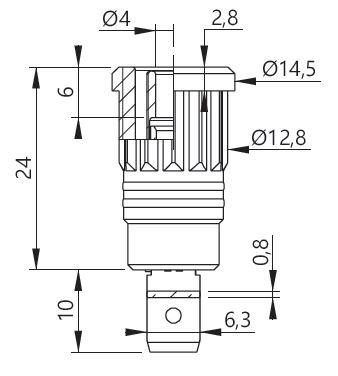

ELECTRO-PJP 3286.0 - 연결 탭 바나나 소켓의 단면 치수도
연결 탭 바나나 소켓의 단면 치수도

같은 계열

3286과 같은 압입형,⁣ 뒷면 접속만 다른 모델

  • 3285 — M4 나사산 + 너트 접속, 36 A
  • 3287 — Ø1.9 × 11 mm 핀 접속, 36 A
  • 3289 — Ø1.9 × 20.5 mm 핀 접속, 36 A
  • 3290 — Ø2 mm 납땜 접속, 25 A
  • 3293 — M3 암나사 접속, 36 A
  • 3294 — 4.8 × 8 mm 평형 탭 접속, 36 A
  • 3295 — 1.6 mm 포크형 납땜 접속, 25 A
  • 5287 — Ø1.9 × 12.3 mm 핀 접속, 36 A · 1000 V CAT IV
