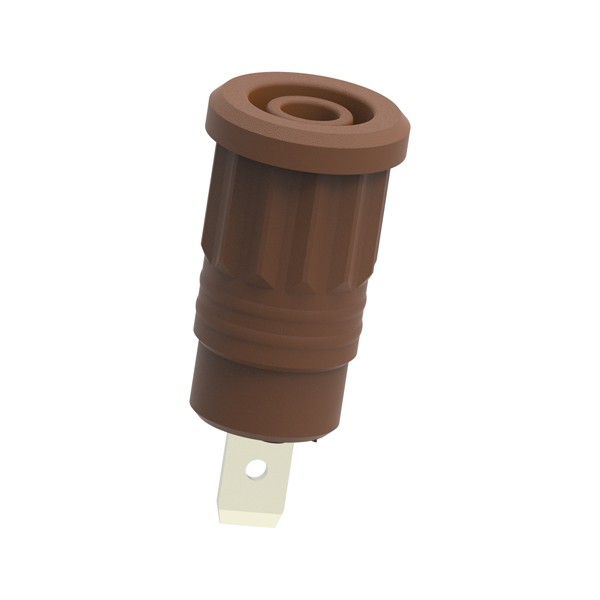

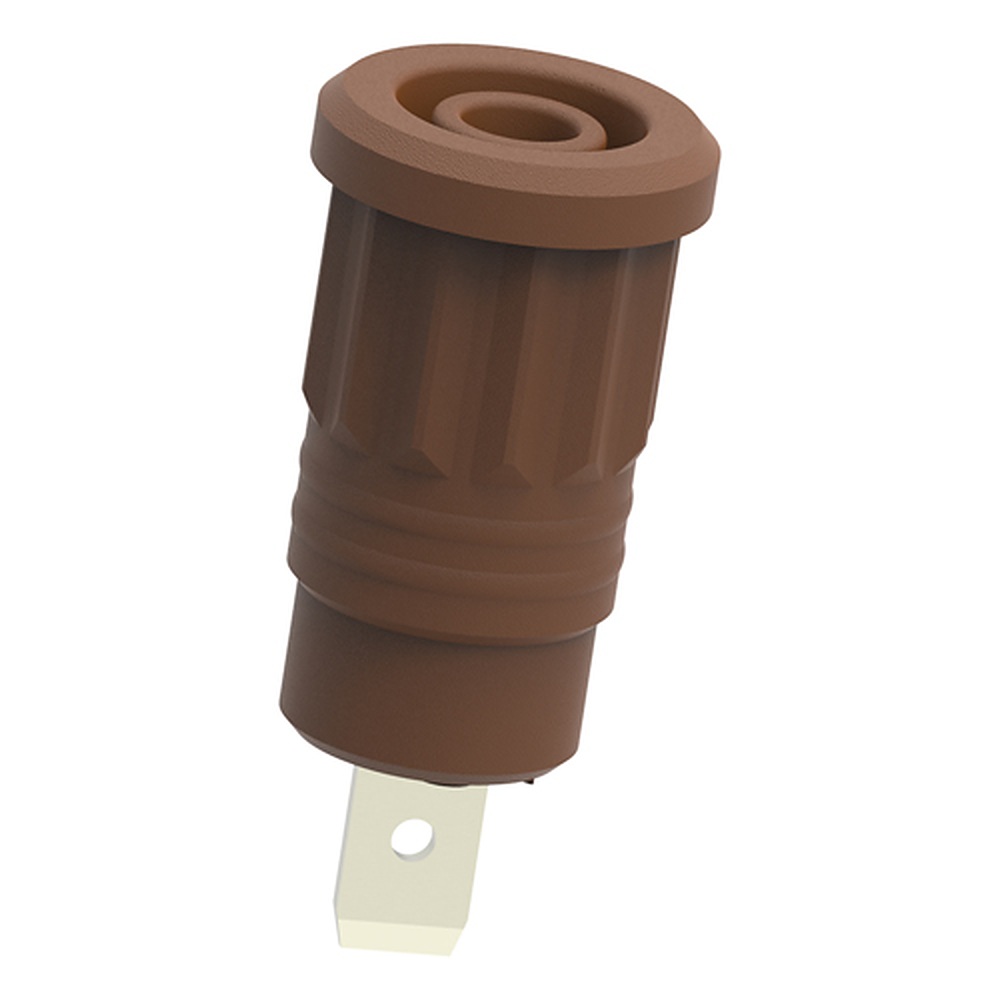

Electro-PJP 3294는 4.8 × 8 mm 평형 탭 단자로 결선하는 압입형 Ø4mm 안전 소켓(Press-fit Safety Socket)입니다. 1000 V CAT III, 36 A 정격이며 패널에는 눌러 끼워 고정합니다. (주)테솔이 국내에 공식 공급합니다.
탭 크기
3294의 4.8 mm 탭과 3286의 6.3 mm 탭
탭 접속형 압입 소켓은 탭 폭으로 나뉩니다. 4.8 mm 리셉터클을 쓰는 배선이면 3294, 6.3 mm 리셉터클을 쓰는 배선이면 3286을 고르면 되고 정격은 두 모델이 같습니다.
사양

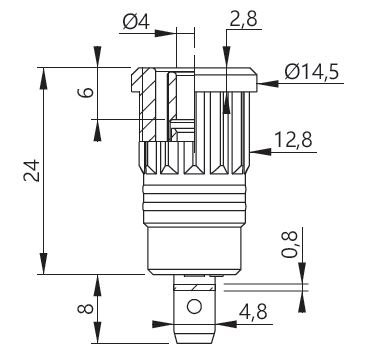

3294 제품 사양
| 항목 | 내용 |
|---|---|
| 품번 | 3294 |
| 뒷면 접속 | 4.8 × 8 mm 평형 탭 단자 |
| 정격 | 1000 V CAT III / 36 A |
| 재질 | PA6.6 절연체, 니켈 도금 황동 접점 |
| 포장 | 50개 |

같은 계열
3294 외의 압입형 소켓 접속 방식
- 3285 — M4 나사산 + 너트 접속, 36 A
- 3286 — 6.3 × 10 mm 평형 탭 접속, 36 A
- 3287 — Ø1.9 × 11 mm 핀 접속, 36 A
- 3289 — Ø1.9 × 20.5 mm 핀 접속, 36 A
- 3290 — Ø2 mm 납땜 접속, 25 A
- 3293 — M3 암나사 접속, 36 A
- 3295 — 1.6 mm 포크형 납땜 접속, 25 A
- 5287 — Ø1.9 × 12.3 mm 핀 접속, 36 A · 1000 V CAT IV
관련 제품
3294와 비교할 너트형·패널 소켓
3294의 탭 단자 규격은 무엇입니까?
4.8 × 8 mm 평형 탭입니다.
3294의 정격 전류는 얼마입니까?
36 A이며 정격 전압은 1000 V CAT III입니다.
3294는 몇 개씩 포장됩니까?
50개 단위입니다.
FAQ 자주묻는 질문
-
3294의 탭 단자 규격은 무엇입니까?
4.8 × 8 mm 평형 탭입니다.
-
3294의 정격 전류는 얼마입니까?
36 A이며 정격 전압은 1000 V CAT III입니다.
-
3294는 몇 개씩 포장됩니까?
50개 단위입니다.
