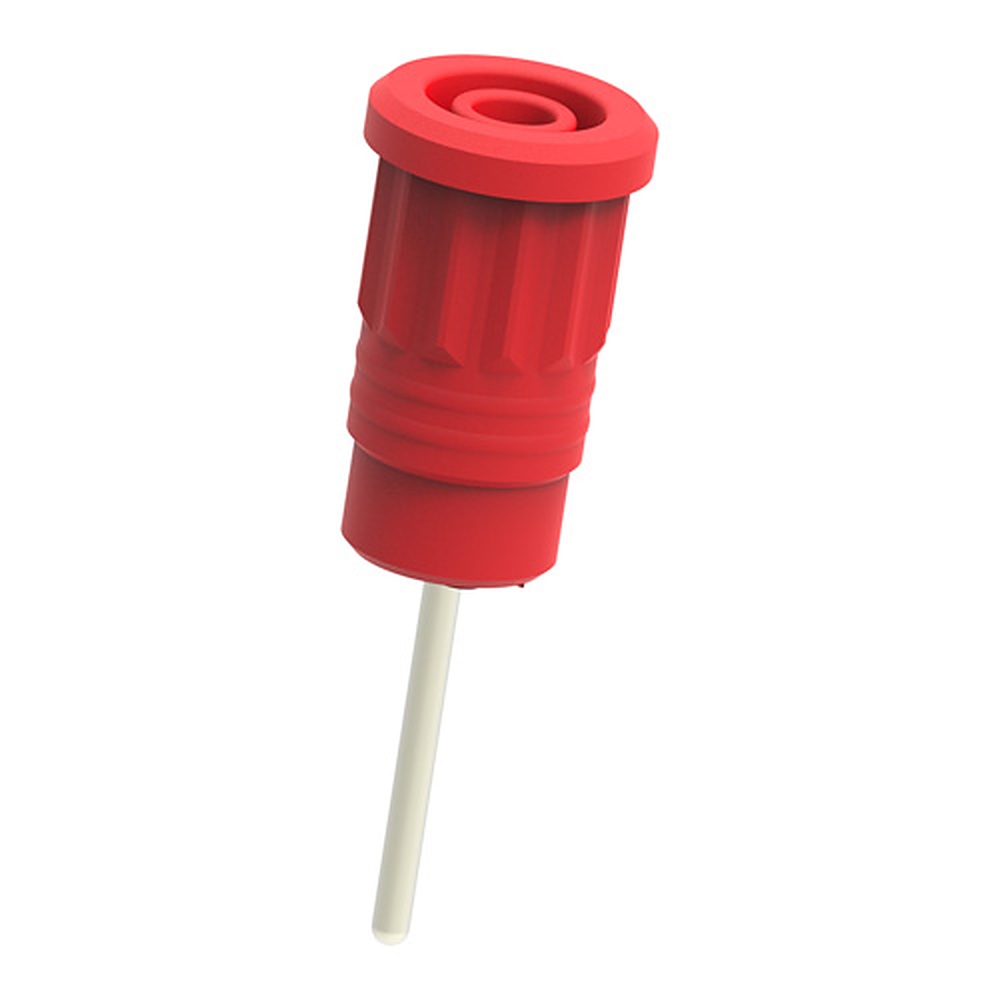

Electro-PJP 3289는 길이 20.5 mm의 Ø1.9 mm 핀을 뒷면에 갖춘 압입형 Ø4mm 안전 소켓(Press-fit Safety Socket)입니다. 압입형 9종 가운데 핀이 가장 길며 정격은 1000 V CAT III, 36 A입니다. (주)테솔이 국내에 공식 공급합니다.
긴 핀 접속

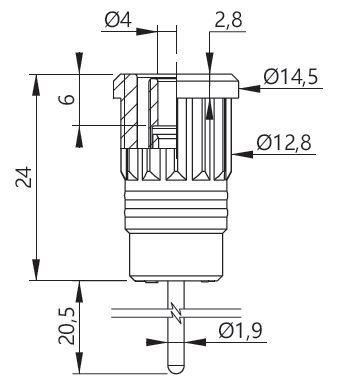

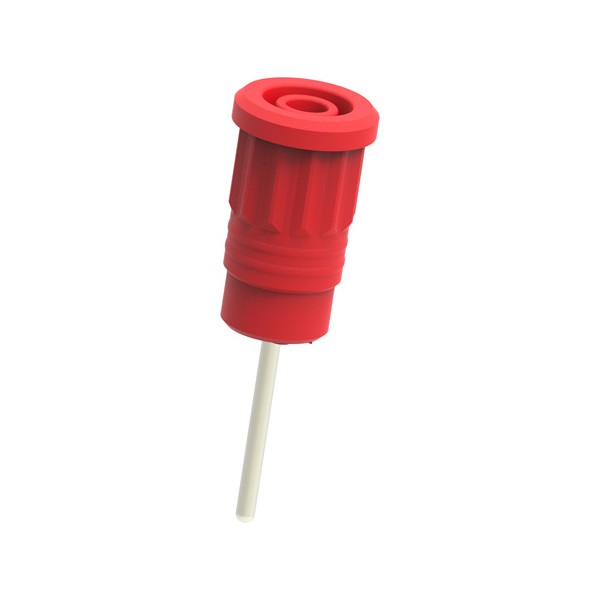

Ø1.9 × 20.5 mm 핀을 갖춘 3289
뒷면 핀은 지름 Ø1.9 mm, 길이 20.5 mm입니다. 짧은 핀이 필요하면 11 mm의 3287이나 12.3 mm의 5287을 비교하세요.
PA6.6 절연체에 니켈 도금 황동 접점을 사용하며 50개 단위로 포장합니다.
사양
3289 기본 사양
| 항목 | 내용 |
|---|---|
| 품번 | 3289 |
| 뒷면 접속 | Ø1.9 mm × 20.5 mm 핀 |
| 정격 | 1000 V CAT III / 36 A |
| 재질 | PA6.6 절연체, 니켈 도금 황동 접점 |
| 포장 | 50개 |

같은 계열
3289와 뒷면 접속이 다른 압입형 소켓
- 3285 — M4 나사산 + 너트 접속, 36 A
- 3286 — 6.3 × 10 mm 평형 탭 접속, 36 A
- 3287 — Ø1.9 × 11 mm 핀 접속, 36 A
- 3290 — Ø2 mm 납땜 접속, 25 A
- 3293 — M3 암나사 접속, 36 A
- 3294 — 4.8 × 8 mm 평형 탭 접속, 36 A
- 3295 — 1.6 mm 포크형 납땜 접속, 25 A
- 5287 — Ø1.9 × 12.3 mm 핀 접속, 36 A · 1000 V CAT IV
관련 제품
3289와 함께 보는 Ø4mm 소켓 계열
3289의 핀 길이는 얼마입니까?
20.5 mm이며 지름은 Ø1.9 mm입니다.
3289는 어떤 정격입니까?
1000 V CAT III, 36 A입니다.
3289도 금-니켈 도금으로 주문할 수 있습니까?
네, 금-니켈(AuNi) 도금 접점은 요청 사양으로 주문할 수 있습니다.
FAQ 자주묻는 질문
-
3289의 핀 길이는 얼마입니까?
20.5 mm이며 지름은 Ø1.9 mm입니다.
-
3289는 어떤 정격입니까?
1000 V CAT III, 36 A입니다.
-
3289도 금-니켈 도금으로 주문할 수 있습니까?
네, 금-니켈(AuNi) 도금 접점은 요청 사양으로 주문할 수 있습니다.
