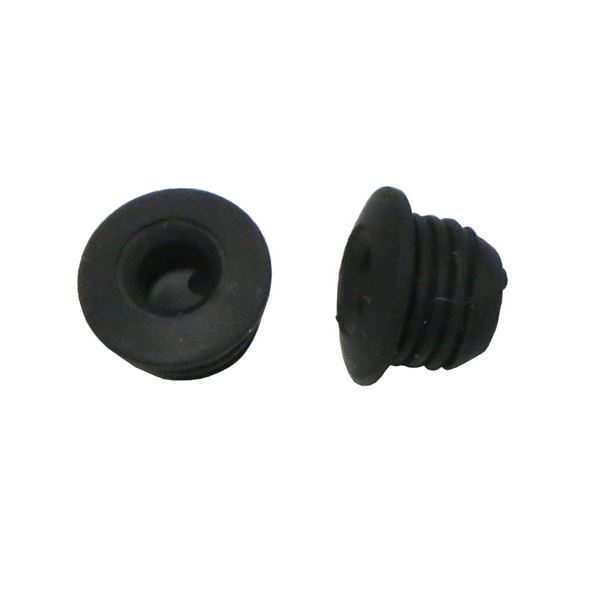

Electro-PJP 113 Ø3MM LED 소켓

MODEL: 113
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

시중 LED를 끼워
표시등으로 만드는 LED 홀더

Electro-PJP LED 홀더 113 · 115

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP LED 홀더 113과 115는 시중에서 구하는 LED를 끼워 패널 표시등으로 만드는 TPE 소재의 LED 홀더(LED Bezel Holder)입니다. 113은 Ø3mm LED용, 115는 Ø5mm LED용이며, -40~+150 °C의 넓은 온도 범위에서 사용할 수 있습니다.

LED 종류와 상관없이 지름만 맞으면 끼울 수 있어 표시등 부품을 고르는 폭이 넓습니다. 포장 단위는 100개와 1000개 두 가지이며, 이 홀더는 (주)테솔이 국내에 공식 공급합니다.

Ø3 · Ø5 mm

두 가지 LED 지름별 홀더

-40 ~ +150 °C

홀더의 사용 온도 범위

TPE

홀더 몸체의 소재

100 · 1000

선택 가능한 포장 단위

특징

LED 지름만 맞추면 되는
패널 표시등 홀더

핵심 특징	현장에서 달라지는 점
TPE 소재 몸체	탄성이 있는 플라스틱 계열 소재라 LED를 끼운 뒤에도 몸체가 잘 갈라지지 않고 조립이 부드럽습니다.
시중 LED 호환	색상과 밝기가 다른 LED를 시중에서 골라 끼울 수 있어, 프로젝트마다 표시등 사양이 바뀌어도 홀더는 그대로 사용합니다.
Ø3mm용 113	소형 장비나 좁은 패널에 작은 지름의 상태 표시등을 만들 때 알맞습니다.
Ø5mm용 115	지름이 큰 LED를 끼워 멀리서도 켜짐 상태가 보이는 전원 표시등을 만들 수 있습니다.
넓은 사용 온도 범위	저온 설비와 발열이 있는 장비 내부 모두에서 홀더 형상이 유지되어 장착 위치의 제약이 줄어듭니다.

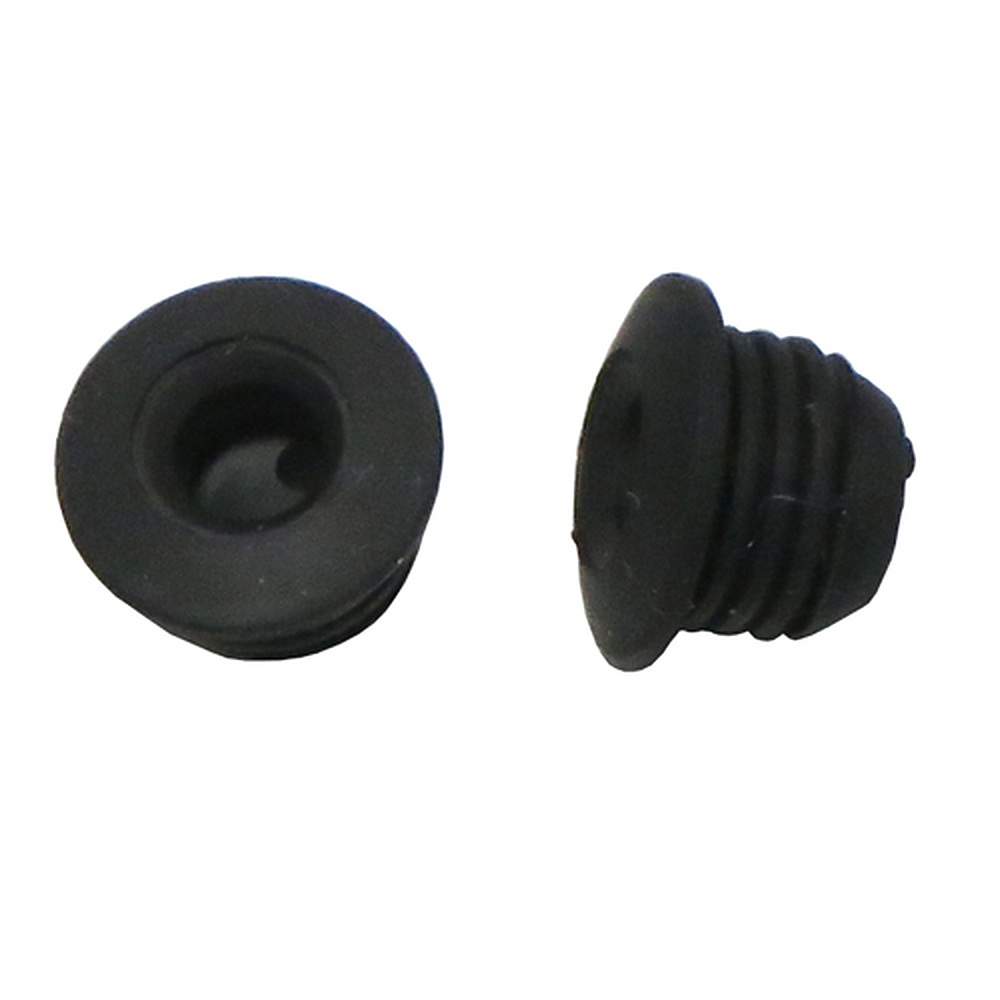

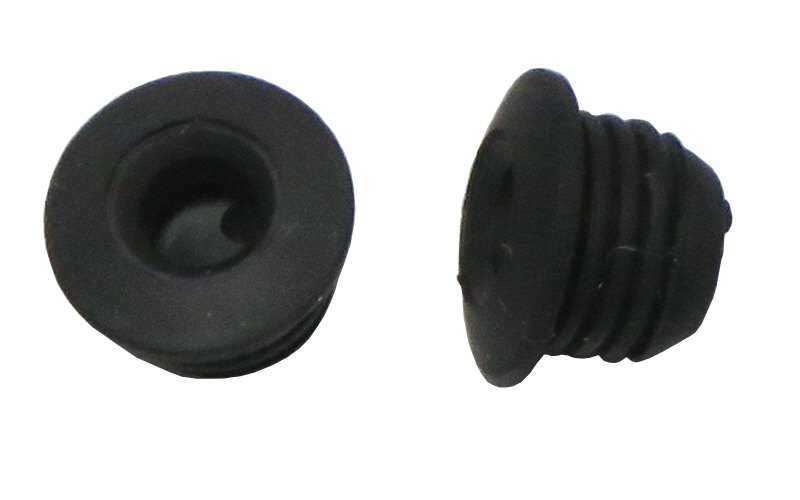

검은색 고무 재질의 LED 소켓

지름 선택

LED 지름에 따른
113·115 선택

홀더는 LED 지름으로 고릅니다. Ø3mm LED에는 113, Ø5mm LED에는 115를 사용하며, 한 장비에 두 지름을 함께 쓴다면 지름별로 홀더를 나눠 준비하세요. 홀더 단품에는 정격 전류가 없으므로, LED의 순방향 전류와 저항 값은 끼우는 LED 사양을 기준으로 설계합니다.

패널에 LED를 고정하는 방법

패널에 구멍을 내고 홀더를 끼운 뒤, LED를 홀더 안으로 눌러 넣어 고정합니다. 패널 구멍 지름은 홀더 외경에 맞춰 시험 가공으로 정한 다음 양산에 반영하세요.

소재·온도

TPE 소재 특성과
사용 환경

몸체 소재는 TPE이며, 사용 온도 범위는 -40~+150 °C입니다. 냉장·냉동 장비의 저온 구역이나 전원부 가까운 고온 구역에 표시등을 두더라도 이 범위 안이라면 홀더 형상이 유지됩니다. 다만 LED 자체의 허용 온도는 따로 정해져 있으므로, 두 부품 가운데 낮은 쪽을 설계 기준으로 삼으세요.

사양

Ø3mm · Ø5mm
홀더 2종 사양

항목	113	115
대상 LED 지름	Ø3mm	Ø5mm
부품번호	113SC	115SC
정격 전류	해당 없음	해당 없음
포장 단위	100 / 1000	100 / 1000

시리즈 공통 사양

항목	사양
형태	LED 홀더
호환 LED	시중에서 구하는 모든 종류의 LED
소재	TPE
사용 온도 범위	-40 ~ +150 °C

활용 분야

LED 홀더로 표시등을
만드는 현장

패널 표시등 — LED를 패널에 끼워 전원 켜짐과 대기 상태를 구분합니다.
장비 상태 표시 — 동작·경보 상태를 알리는 LED를 일정한 위치에 고정합니다.
교육 실습 — LED를 끼운 홀더로 회로 동작을 눈으로 보여 줍니다.
혼합 지름 구성 — Ø3mm와 Ø5mm LED를 용도별로 나눠 한 패널에 배치합니다.

선택 가이드

LED 지름별
권장 홀더

이럴 때 (LED 지름)	권장 모델	선택 이유
Ø3mm LED를 사용할 때	113 (113SC)	Ø3mm LED 전용이라 공간이 좁은 소형 패널에 맞습니다.
Ø5mm LED를 사용할 때	115 (115SC)	Ø5mm LED 전용이라 멀리서도 잘 보여야 하는 표시등에 맞습니다.
두 지름을 함께 사용할 때	113과 115	지름별로 113과 115를 나눠 준비하면 한 패널에 두 지름을 함께 배치할 수 있습니다.
LED와 홀더가 일체인 표시등이 필요할 때	103 ~ 135 시리즈	패널 구멍 지름이 정해진 표시등 모델입니다.

113·115 홀더와 함께 보는
패널 조립 부품

113·115 홀더에는 어떤 LED를 끼울 수 있습니까?
지름이 Ø3mm 또는 Ø5mm인 시중 LED를 끼울 수 있습니다. 색상과 밝기는 홀더와 관계없으므로 설계에 맞는 LED를 고르세요.
113과 115는 무엇이 다릅니까?
대상 LED 지름만 다릅니다. 113은 Ø3mm, 115는 Ø5mm LED에 맞습니다.
113·115 포장 단위는 어떻게 구분합니까?
100과 1000 두 단위가 있습니다. 시제품 단계에는 소량 단위를, 양산에는 대량 단위를 고르세요.
고온 장비 내부에도 설치할 수 있습니까?
네, 발열이 있는 장비 내부에도 설치할 수 있습니다. 다만 끼우는 LED의 허용 온도를 함께 확인하세요.
