Electro-PJP 솔더리스 브레드보드(Solderless Breadboard)는 2.54 mm 피치 접점 555~3330개를 갖춘 4종의 무납땜 회로 시험판입니다. 실습판 DidaBoard와 접점 교체 키트도 함께 갖춰 전자회로 실습실과 시제품 개발 현장에 맞습니다.

접점은 정상 사용 조건에서 약 25,000회 삽입·분리를 견디도록 설계되어 반복 실습에 적합하며, 정격은 30 VAC·60 VDC 이하, 전류 1 A로 저전압 회로용입니다. 연결 단자 5개를 갖춘 대형 3종은 외부 전원과 계측선을 보드 가장자리에서 바로 받으므로 점퍼선이 짧아집니다. 이 제품군은 (주)테솔이 국내에 공식 공급합니다.

555 ~ 3330개

4종 브레드보드의 접점 수

2.54 mm

전 모델 공통 접점 피치

약 25,000회

정상 사용 조건의 접점 수명

38 mm

DidaBoard 아일랜드 간격

특징

꽂고 빼며 고치는
솔더리스 브레드보드

핵심 특징현장에서 달라지는 점
접점 555~3330개 4단계 구성센서 한두 개의 소형 시험부터 IC 여러 개를 얹는 시제품까지 회로 규모에 맞는 크기를 고를 수 있어, 작업대 면적과 점퍼선 길이가 불필요하게 늘지 않습니다.
연결 단자 5개(19109·19111·19115)외부 전원이나 계측기 리드를 보드 가장자리에서 받아 회로로 이어 주므로 실습 중 전원선이 부품 사이를 가로지르는 일이 줄어듭니다.
폴리카보네이트 투명 플레이트접점을 투명 플레이트 아래에 절연해 두어 배선 상태를 눈으로 점검할 수 있고, 인접 접점 사이의 접촉 불량 원인도 빨리 찾습니다.
도장 금속판 장착 구조브레드보드를 금속판 위에 고정하므로 책상 위에서 보드가 밀리지 않아, 한 손으로 부품을 꽂아도 작업이 안정됩니다.
접점 교체 키트 19104손상된 접점만 큐프로니켈 소재의 키트로 교체하므로, 보드 전체를 버리지 않고 실습 장비를 오래 사용할 수 있습니다.
DidaBoard의 4 mm 바나나 단자아일랜드마다 4 mm 바나나 단자가 달려 있어 변환 없이 안전 리드로 전원과 신호를 연결할 수 있습니다.

접점 규모

회로 규모에 맞춘
브레드보드 접점 수

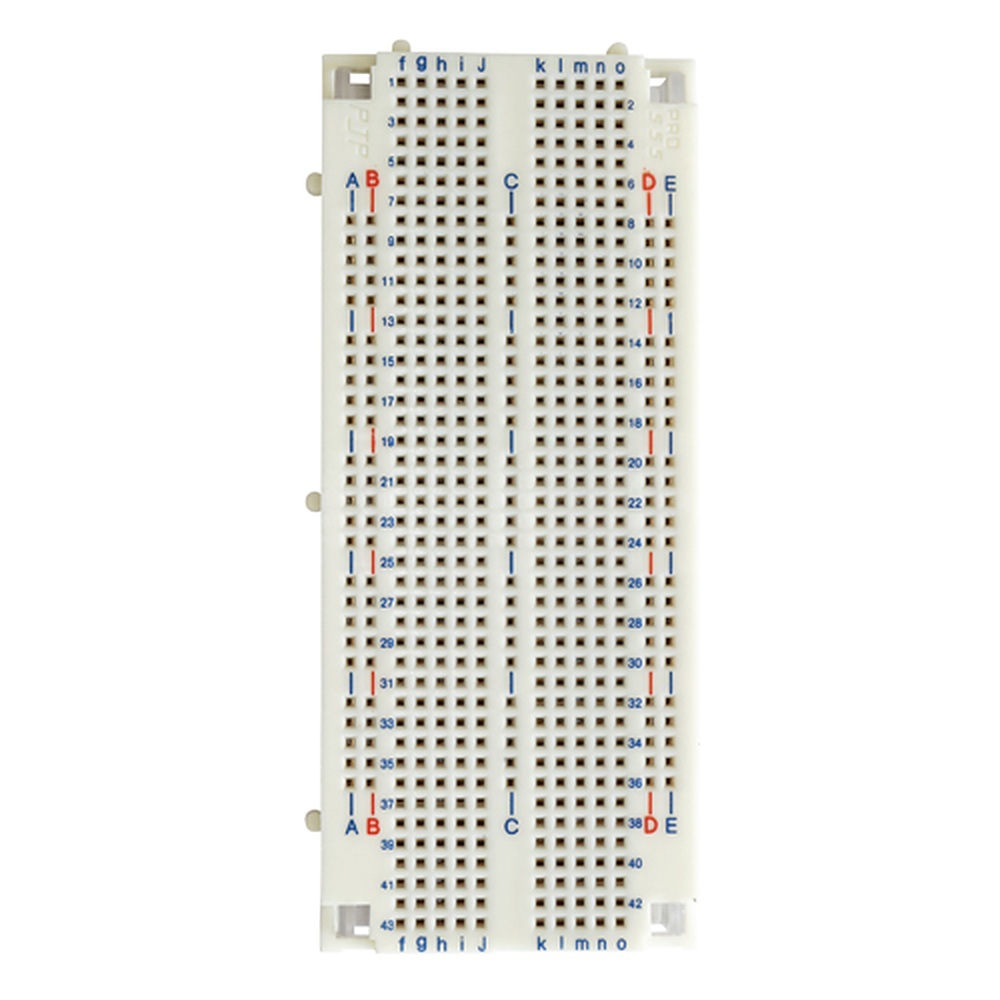

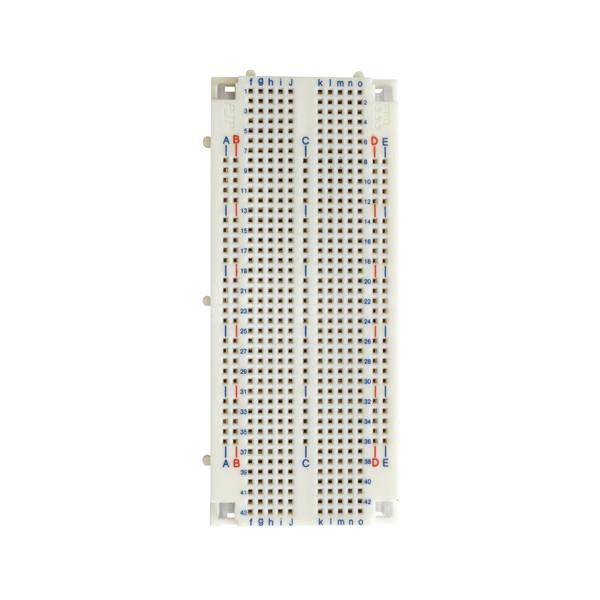

접점 수는 한 번에 구성할 수 있는 회로의 크기를 정합니다. 19100은 555 접점으로 소자 몇 개를 잇는 기초 실험에 맞고, 19109는 1110 접점, 19111은 1665 접점, 19115는 3330 접점으로 늘어나 마이크로컨트롤러와 주변 회로를 한 장에 구성하는 시제품까지 대응합니다. 네 종 모두 접점 피치가 2.54 mm이므로 같은 피치의 부품 리드와 헤더 핀을 그대로 꽂을 수 있습니다.

  • 19100은 5개 단위, 나머지 3종은 2개 단위로 포장되므로 학급 단위 실습이라면 소형 보드를 묶음으로 준비하는 편이 적합합니다.
  • 정격은 네 종 모두 30 VAC·60 VDC 이하, 1 A입니다. 상용 전원 계통에는 연결하지 말고 저전압 신호 회로에만 사용하세요.

DidaBoard로 만드는 전기 실습 환경

DidaBoard는 38 mm 간격의 아일랜드 15개로 이루어지며, 아일랜드마다 4 mm 바나나 단자 4개가 달려 단자가 모두 60개입니다. 정격은 30 V~ / 60 V 직류, 전류 3 A에 IP2X여서 안전 리드로 전원을 연결하는 전기 기초 실습에 알맞습니다. 외형은 285 × 170 × 50 mm입니다.

실습 운영

19104 접점 교체와
회로 기록 관리

브레드보드는 사용 횟수가 쌓이면 접점이 벌어져 접촉이 불안정해집니다. 접점 수명 기준인 약 25,000회에 가까워졌거나 특정 열의 접촉이 흔들리면, 유지보수 키트 19104로 큐프로니켈 접점을 교체해 보드를 계속 사용하세요. 완성한 회로를 19106 용지 블록에 옮겨 적어 두면 다음 실습 때 같은 배선을 다시 구성하는 기준이 됩니다.

사양

접점 555~3330개
브레드보드 4종 사양

항목19100191091911119115
접점 수555개1110개1665개3330개
접점 피치2.54 mm2.54 mm2.54 mm2.54 mm
연결 단자해당 없음5개5개5개
정격 전압≤30 VAC · ≤60 VDC≤30 VAC · ≤60 VDC≤30 VAC · ≤60 VDC≤30 VAC · ≤60 VDC
정격 전류1 A1 A1 A1 A
포장 단위5개2개2개2개

DidaBoard와 부속 사양

항목DidaBoard1910419106
품목전기 실습판테스트 보드 유지보수 키트회로 옮겨 적는 용지 블록
아일랜드 구성15개, 38 mm 간격해당 없음해당 없음
4 mm 바나나 단자아일랜드당 4개, 총 60개해당 없음해당 없음
정격 전압30 V~ / 60 V 직류해당 없음해당 없음
정격 전류3 A해당 없음해당 없음
보호 등급IP2X해당 없음해당 없음
외형 치수285 × 170 × 50 mm해당 없음해당 없음
금속 소재해당 없음큐프로니켈해당 없음
포장 단위1개2개1개

브레드보드 시리즈 공통 사양

항목사양
형태솔더리스 브레드보드, 전기 실습판, 교체 키트, 기록 용지
접점 구조투명 폴리카보네이트 플레이트로 절연한 접점
접점 수명정상 사용 조건에서 약 25,000회
장착도장된 금속판 위에 브레드보드를 고정
연결 단자(19109 · 19111 · 19115)5개, 4 mm 바나나 플러그에 맞는 바인딩 포스트
19100 소재절연체 PBT, 접점 큐프로니켈
19104 소재접점 큐프로니켈
DidaBoard 환경 규정RoHS 2011/65/EU · 2015/863/EU, REACH 1907/2006, 분쟁광물 2017/821

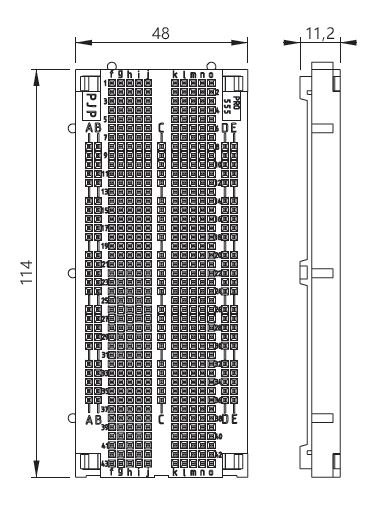

ELECTRO-PJP 19100.0 - 브레드보드의 접점 배열과 외형 치수도
브레드보드의 접점 배열과 외형 치수도

활용 분야

무납땜 구성이
필요한 현장

  • 전자회로 실습 — 부품을 꽂아 회로를 짜고 값을 바꿔 가며 동작을 비교합니다.
  • 전기 기초 교육 — DidaBoard의 바나나 단자에 안전 리드로 전원을 연결해 직렬·병렬 회로를 구성합니다.
  • 시제품 검증 — 납땜 전 단계에서 센서·IC 회로의 동작을 확인한 뒤 기판 설계로 넘어갑니다.
  • 실습 장비 정비 — 손상된 접점을 19104 키트로 교체해 보드를 계속 운용합니다.

선택 가이드

회로 규모에 맞는
브레드보드·실습판 선택

이럴 때 (실습·시험 조건)권장 모델선택 이유
소자 몇 개를 잇는 기초 실험을 여러 조 준비한다면19100555 접점의 소형 보드가 5개 단위로 포장되어 실습 인원만큼 준비하기 좋습니다.
센서와 마이크로컨트롤러를 함께 얹는다면191091110 접점에 연결 단자 5개를 갖춰 외부 전원을 보드 가장자리에서 바로 받습니다.
IC 여러 개를 한 장에 구성하려면19111 · 191151665 접점과 3330 접점으로 배선 공간이 넓어 큰 회로도 한 장에 담습니다.
바나나 플러그 리드로 전원을 연결하는 교육이라면DidaBoard바나나 단자 60개와 3 A 정격을 갖춘 실습판이라 안전 리드를 그대로 꽂아 사용합니다.
접점이 손상된 보드를 다시 사용하려면19104큐프로니켈 접점만 교체하는 유지보수 키트라 보드를 새로 마련하지 않아도 됩니다.

구성·옵션

보드 구성과
부속 품목

품목구성
브레드보드19100(5개 포장), 19109 · 19111 · 19115(각 2개 포장)
실습판DidaBoard 1개
소모품19104 유지보수 키트(2개 포장), 19106 회로 기록 용지 블록
