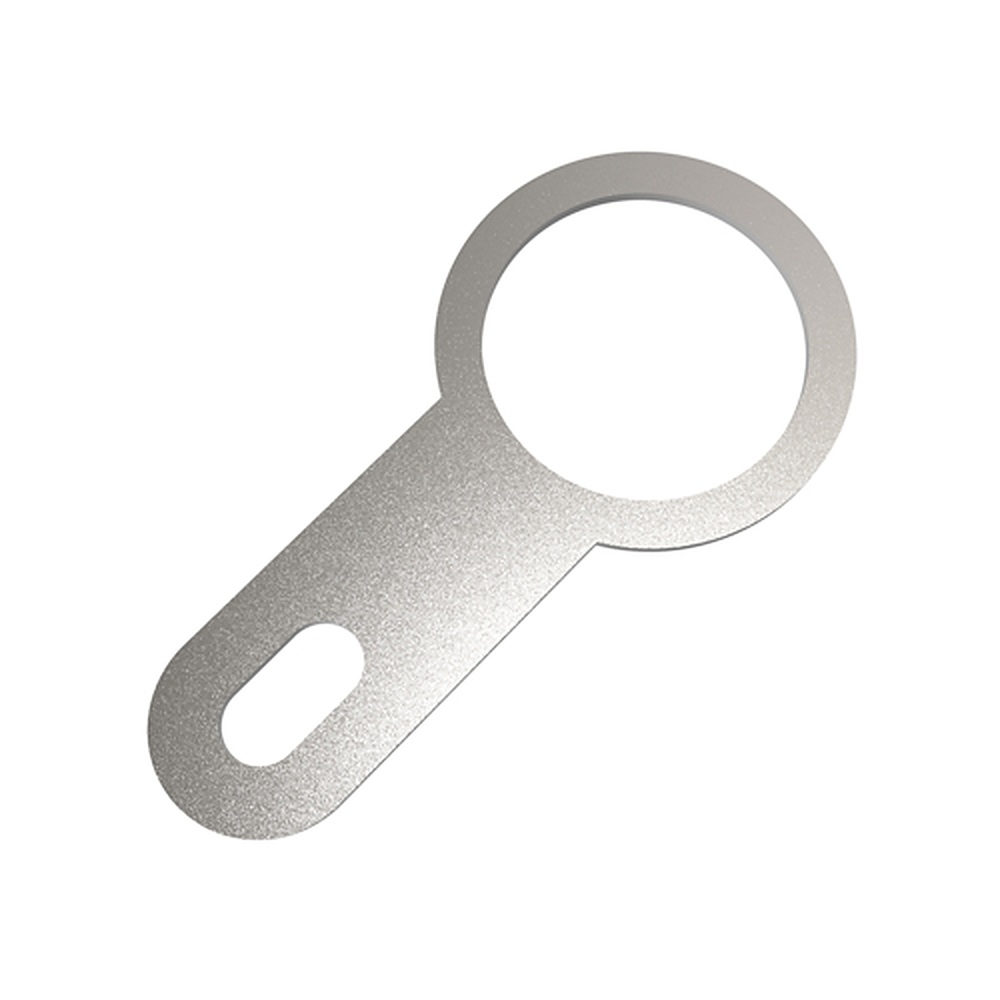

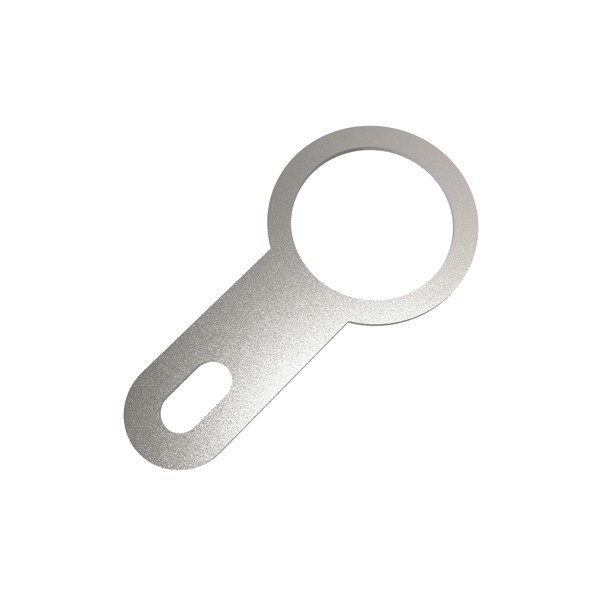

Electro-PJP C6 ø6MM 러그 납땜 단자

Electro-PJP C6 ø6MM 러그 납땜 단자

MODEL
C6
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

기판에 전선과 프로브의
접속점을 만드는 PCB 단자

Electro-PJP PCB 단자 · 테스트 포인트 · 솔더 러그

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP PCB 단자·테스트 포인트(PCB Terminals and Test Points) 20052 ~ 20210은 기판에 전선과 프로브를 연결하는 접속 부품 12종입니다. 솔더 러그 3종, Faston 단자 3종, Ø2·Ø4mm PCB 소켓, 절연 PCB 핀 2종, 테스트 포인트 2종으로 구성됩니다.

소재는 황동이며, 단자 대부분은 주석 도금, 절연 PCB 핀과 탄성 접점형 테스트 포인트는 금도금으로 마감해 용도에 맞는 접촉 안정성을 갖췄습니다. 포장은 100개 또는 1,000개 단위라 시제품과 양산 라인 모두에 맞출 수 있습니다. 이 제품은 (주)테솔이 국내에 공식 공급합니다.

12종

단자와 테스트 포인트 모델

3종

Faston 단자 탭 폭

Ø2 · Ø4mm

PCB 소켓 플러그 지름

100 · 1,000개

선택 가능한 포장 단위

특징

용도별로 나뉜
PCB 단자와 테스트 포인트

핵심 특징현장에서 달라지는 점
솔더 러그(C6·C·20055)기판 위에 전선이나 부품을 납땜해 고정하므로, 커넥터 없이도 전선 인출점을 만들 수 있습니다.
Faston 단자(20058·20060·20059)탭 폭이 세 가지라 상대 단자에 맞는 폭을 골라 헐겁지 않게 체결할 수 있습니다.
PCB 소켓(20052·20054)Ø2mm와 Ø4mm 플러그를 기판에 바로 꽂을 수 있어, 시험용 리드 접속점을 기판 위에 마련합니다.
절연 적층 PCB 핀(20208·20210)절연형이라 겹쳐 쌓아 사용할 수 있고, 여러 층의 신호를 한 줄로 이어 연결합니다.
테스트 포인트(20120·20118)기판에서 신호를 측정할 때 프로브를 대는 고정 자리를 만들어 측정 위치 편차를 줄입니다.
탄성 접점(20118)스프링 접점이 눌리면서 맞닿아 프로브 접촉이 안정되고 접촉면 마모도 줄어듭니다.

Faston·러그

Faston 탭 폭과
러그 선택

Faston 단자는 접속 대상 단자의 탭 폭에 맞춰 고릅니다. 세 모델 모두 황동에 주석 도금을 입혔으며, 탭 폭은 20058이 2.8 mm, 20060이 4.8 mm, 20059가 6.35 mm입니다. 납땜 러그는 C6(Ø6mm), C, 20055(PCB 단검형) 가운데 인출 방식에 맞춰 선택하세요.

Faston 단자와 솔더 러그 장착

기판 가장자리에 20055 단검형 러그를 납땜하면 전선을 수직으로 인출하는 지점이 만들어지고, 20058·20060·20059는 암 단자와 맞물려 전원선을 탈착식으로 연결합니다. 탭 폭이 맞지 않으면 접촉이 헐거워지므로 장착 전에 상대 단자의 폭을 먼저 확인하세요.

소켓·핀·테스트 포인트

소켓·핀 지름과
테스트 포인트 구분

PCB 소켓은 Ø2mm 플러그용 20052와 Ø4mm 플러그용 20054가 있고, 절연 적층 PCB 핀은 지름이 가는 20208과 한 단계 굵은 20210으로 나뉩니다. 테스트 포인트는 일반 비절연형 20120과 스프링 접점형 20118 가운데 고르며, 프로브를 자주 대는 지점에는 탄성 접점형이 알맞습니다.

사양

솔더 러그·Faston
단자와 소켓 사양

모델품목소재
C6솔더 러그 Ø6mm황동, 주석 도금
C솔더 러그황동, Sn
20055PCB 단검형 러그황동, 주석 도금
20058Faston 단자 2.8 mm황동, 주석 도금
20060Faston 단자 4.8 mm황동, 주석 도금
20059Faston 단자 6.35 mm황동, 주석 도금
20052PCB 소켓, Ø2mm 플러그용황동, 주석 도금
20054PCB 소켓, Ø4mm 플러그용황동, 주석 도금
20208PCB 핀 Ø0.8mm, 절연, 적층황동, 금도금
20210PCB 핀 Ø1mm, 절연, 적층황동, 금도금
20120PCB 테스트 포인트, 비절연황동
20118PCB 테스트 포인트, 비절연, 스프링 접점황동, 금도금

시리즈 공통 사양

항목사양
기본 소재황동 (12종 공통)
포장 단위100 또는 1,000 (C를 제외한 11종)
PCB 소켓 플러그 지름Ø2mm (20052) · Ø4mm (20054)
테스트 포인트 접점일반 비절연형 (20120) · 스프링 접점형 (20118)

활용 분야

PCB 단자로 기판에
접속점을 만드는 현장

  • 전선 인출 고정 — 솔더 러그로 전선을 기판에 납땜해 인출점을 만듭니다.
  • Faston 탈착 접속 — 탭 폭에 맞는 단자로 전원선을 탈착식으로 연결합니다.
  • 플러그 접속 — Ø2mm·Ø4mm 플러그를 PCB 소켓에 꽂아 시험 리드를 연결합니다.
  • 신호 측정 지점 — 테스트 포인트에 프로브를 대고 기판 신호를 측정합니다.
  • 적층 조립 — 20208·20210을 쌓아 여러 층을 연결합니다.

기판 장착 순서

단자는 기판의 구멍 크기와 장착 방식을 먼저 대조한 뒤 고르세요. 납땜한 뒤에는 단자가 기판에 수직으로 섰는지 확인합니다.

선택 가이드

접속 목적에 맞는
PCB 단자 모델

이럴 때 (접속 목적)권장 모델선택 이유
기판에 전선을 납땜해 고정할 때C6 · C · 20055러그 형상이 Ø6mm, 일반, 단검형으로 나뉘어 인출 방식에 맞춰 고를 수 있습니다.
Faston 탭 폭 2.8 mm에 맞출 때20058탭 폭 2.8 mm 전용이라 같은 폭의 암 단자와 정확히 맞물립니다.
Faston 탭 폭 4.8 mm에 맞출 때20060탭 폭 4.8 mm 전용으로, 이 폭의 암 단자에 헐겁지 않게 체결됩니다.
Faston 탭 폭 6.35 mm에 맞출 때20059탭 폭 6.35 mm 전용이라 폭이 넓은 암 단자에 맞춥니다.
Ø2mm 또는 Ø4mm 플러그를 꽂을 때20052 · 20054각각 Ø2mm, Ø4mm 플러그에 맞춘 PCB 소켓이라 시험 리드를 기판에 바로 꽂을 수 있습니다.
쌓아서 여러 층을 연결할 때20208 · 20210절연 적층형이며 지름이 Ø0.8mm와 Ø1mm로 나뉘어 핀 굵기에 맞춰 고릅니다.
테스트 포인트가 필요할 때20120 · 2011820118은 스프링 접점형이라 프로브를 반복해 대는 지점에 유리합니다.

구성·옵션

PCB 단자 도금과
포장 단위

  • 도금 — 러그, Faston 단자, PCB 소켓은 주석 도금, 절연 PCB 핀과 20118은 금도금입니다.
  • 포장 단위 — 100개와 1,000개 가운데 선택할 수 있습니다.
  • 함께 사용하는 부품 — Ø4mm 소켓 계열과 BNC 코드 계열을 연계해 시험 리드를 구성합니다.
