Fluke PQ400 전기 측정 윈도

견적 받기

Fluke 국내 공식 대리점

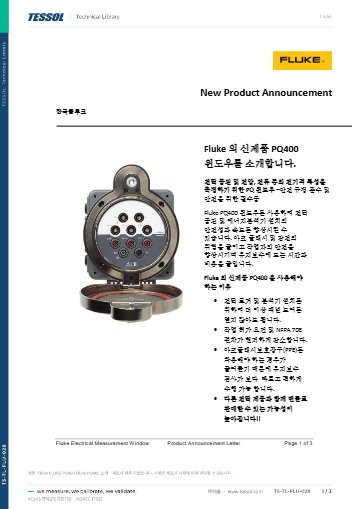

Fluke PQ400은 패널 도어를 열지 않고 로거와 분석기를 활선 패널에 연결하는 설치형 전기 측정 윈도(Electrical Measurement Window)입니다. 3상 전압과 전류 연결부를 패널 바깥으로 빼내 전력 품질과 에너지 측정을 준비합니다.

IEC 61010-2-030 기준 CAT IV 600 V / CAT III 1000 V 등급이고 덮개를 닫으면 IP67을 만족하므로, 상시 설치해 두어도 패널의 보호 등급이 유지됩니다. 측정할 때마다 도어를 열지 않으므로 준비 시간도 줄어듭니다. 이 측정 윈도는 (주)테솔이 국내에 공식 공급합니다.

CAT IV 600 V

IEC 61010-2-030 측정 등급

114.3 mm

패널 설치 구멍 지름

IP67

덮개 닫힘 기준 방진방수

360°

창 회전 설치 범위

특징

PQ400 측정 윈도의
상시 연결 특징

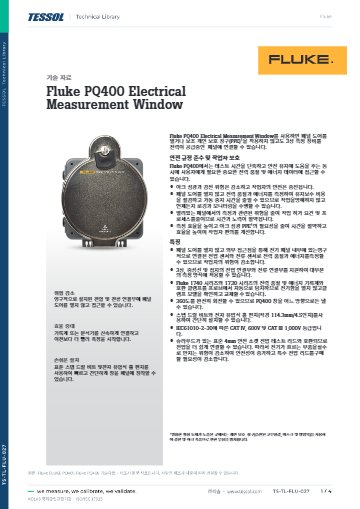

핵심 특징현장에서 달라지는 점
도어 바깥 연결부전압과 전류 연결부가 패널 바깥에 있어, 정기 측정 때마다 도어를 열고 닫지 않아도 됩니다.
활선 노출 감소활선 패널을 열지 않으므로 아크 플래시 노출을 줄이는 데 도움이 됩니다.
프로브 자동 인식Fluke 1740·1730 시리즈 로거와 호환 클램프를 자동 감지해 전류 프로브 설정 실수를 줄입니다.
5개 전압 입력과 퓨즈 보호A/L1, B/L2, C/L3, N, 접지 5개 입력마다 2 A 1000 V 퓨즈가 들어 있어 측정선 단락 위험을 줄입니다.
360° 회전 설치창을 원하는 방향으로 돌려 설치할 수 있어 케이블이 패널 옆 통로를 가로막지 않게 배치할 수 있습니다.
표준 안전 리드 호환보호형 4 mm 안전 소켓 전압 리드를 그대로 꽂으므로 기존 측정 리드를 다시 사용할 수 있습니다.

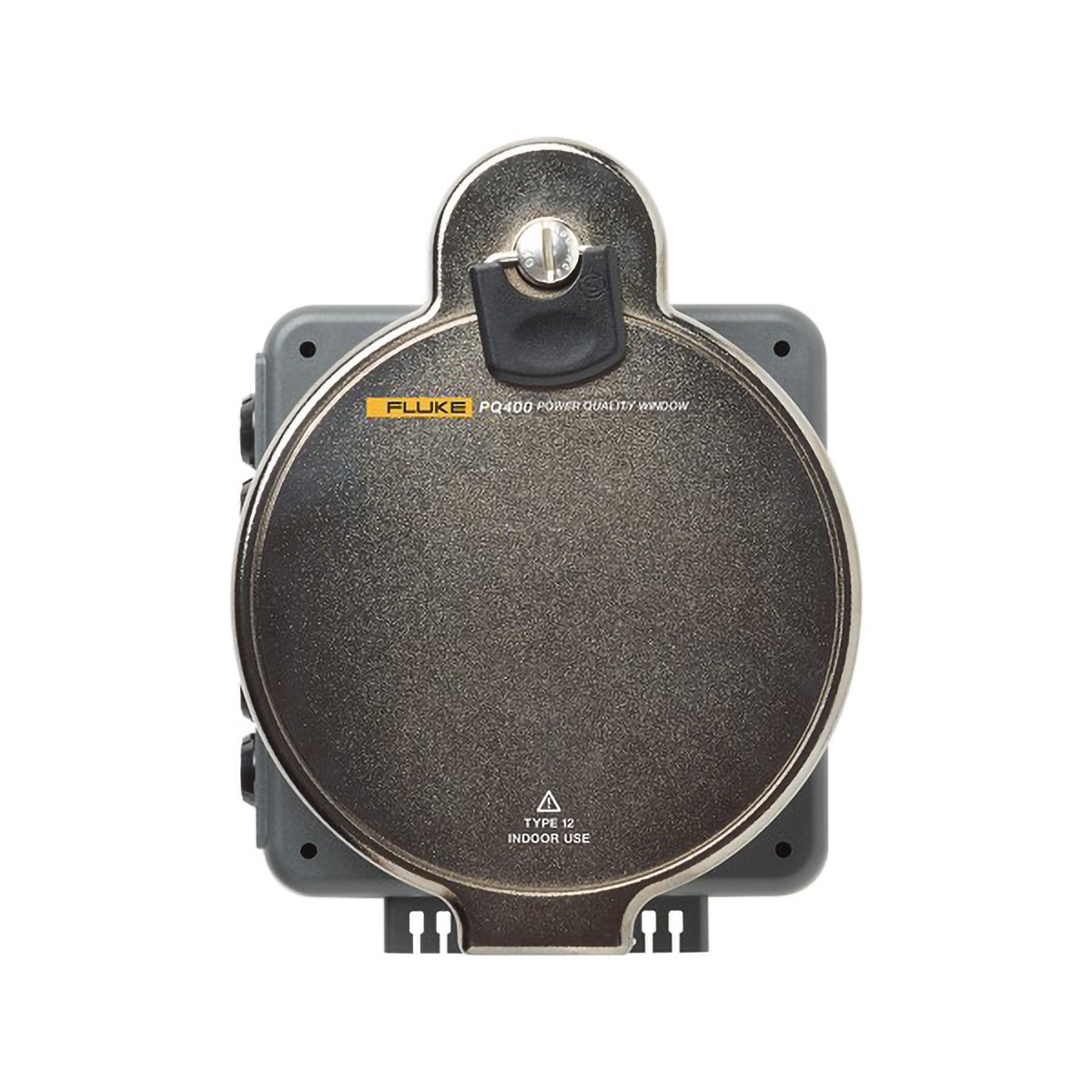

FLUKE PQ400 - 덮개를 닫은 측정 장치의 전면 모습
덮개를 닫은 측정 장치의 전면 모습

설치 계획

PQ400 설치 전
장착 구멍과 패널 조건

설치 구멍은 지름 114.3 mm이며 스텝 드릴이나 전기유압 펀치로 가공합니다. 지원하는 패널 두께는 최대 3.5 mm(10번 게이지)이고 외함은 UL 50, NEMA Type 1(덮개를 닫으면 Type 12) 규격입니다.

내부 돌출 깊이 Di는 58 mm에서 패널 도어 두께를 뺀 값이므로 도어 안쪽 부품과의 간섭을 도면에서 먼저 확인하세요. 외부 치수는 148 × 187 × 23 mm이고 덮개를 열면 148 × 370 × 19 mm가 되며 무게는 2.1 kg입니다.

장착 구멍 하나로 하는 패널 설치

장착 구멍은 하나만 가공하면 되므로 이미 사용 중인 패널 도어에도 나중에 설치할 수 있습니다. 작업은 현지 및 국가 안전 규정을 따라야 하며, 위험이 남아 있는 곳에서는 개인보호장비(PPE)를 착용하세요.

측정 연결

로거와 연결하는
전압·전류 접점

전압은 5개의 4 mm 안전 단자(A/L1·B/L2·C/L3 빨강, N 검정, 접지 녹색)로 나오고 최대 부하 전류는 1 A rms입니다. 전류 접점은 Fluke 354x FC, 173x, 174x 로거와 호환되는 4핀 원형 커넥터 5개입니다.

PQ400 구성에는 iFlex 전류 프로브용 수-수 케이블(2 m) 4개와 케이블 마커 세트가 들어 있습니다. 케이블 마커로 상을 구분해 두면 결선 오류가 줄어듭니다.

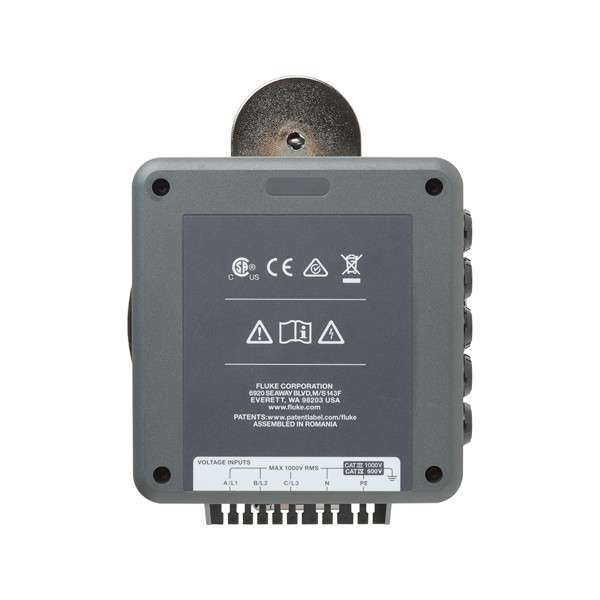

FLUKE PQ400 - 본체 뒷면의 라벨과 하단 단자 모습
본체 뒷면의 라벨과 하단 단자 모습

사양

PQ400 측정 윈도
상세 사양

항목사양
기능패널 장착형, 3상 전압(N, PE 포함)과 전류 연결을 함체 바깥에서 접근
프로브 감지Fluke 1740 · 1730 시리즈 로거와 호환 클램프 자동 감지
측정 등급IEC 61010-2-030 CAT IV 600 V / CAT III 1000 V
일반 안전IEC 61010-1 오염도 2
최대 전압전압 단자 대지 간 1000 V / 전류 단자 대지 간 30 V
전압 입력5개 (A/L1, B/L2, C/L3, N, 접지), 전선 솔리드·플렉서블 0.25–1.5 mm²
퓨즈2 A 1000 V 1.5 A²s, 10 kA IR (A/L1, B/L2, C/L3, N)
전압 출력4 mm 안전 단자 5개 (빨강 3 · 검정 1 · 녹색 1), 최대 부하 전류 1 A rms
전류 커넥터Fluke 354x FC · 173x · 174x 호환 4핀 원형 5개
리드표준 4 mm 보호형 안전 소켓 전압 리드
설치114.3 mm 구멍, 스텝 드릴 또는 전기유압 펀치, 360° 회전
지원 외함UL 50, NEMA Type 1 (덮개 닫힘 시 Type 12), 패널 두께 최대 3.5 mm
외부 치수148 × 187 × 23 mm (덮개 열림 148 × 370 × 19 mm)
내부 치수140 × 158 × Di mm (Di = 58 mm − 패널 도어 두께)
무게2.1 kg
작동 / 보관 온도-25 ~ 60 °C
습도-25 ~ 35 °C 10–90 %, 50 °C 최대 35 %, 60 °C 최대 23 % (IEC 60721-3-3 Class 3K6 수정)
작동 / 보관 고도2,000 m (최대 4,000 m에서 CAT II 1,000 V · CAT III 600 V · CAT IV 300 V로 감소) / 12,000 m
방진방수IEC 60529 덮개 닫힘 IP67, 덮개 열림·커넥터 부착 IP50
진동IEC 60068-2-6, MIL-PRF-28800F 불규칙 진동 등급 2

활용 분야

PQ400을 상시 설치하는
측정 현장

  • 배전 패널 전력 품질·에너지 기록 — 도어를 닫은 채 로거를 연결해 장기 측정을 시작합니다.
  • 활선 패널 정기 점검 측정 — 반복 측정마다 패널을 여는 작업을 줄입니다.
  • 3상 측정 지점 상시 확보 — 3상 전압과 전류 연결 지점을 패널 바깥에 만듭니다.
  • 측정 절차 단축 — 연결 시간을 줄여 작업 정지 시간을 짧게 합니다.

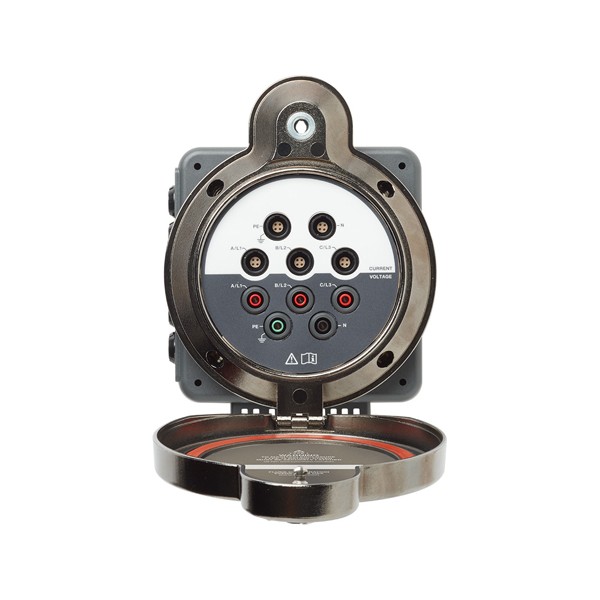

FLUKE PQ400 - 덮개를 열어 입력 단자가 보이는 측정 장치 모습
덮개를 열어 입력 단자가 보이는 측정 장치 모습

선택 가이드

측정 방식에 맞는
PQ400·로거·분석기 선택

이럴 때 (현장 조건)권장 구성선택 이유
패널 도어를 열지 않고 반복 측정할 때Fluke PQ400상시 설치형이라 도어를 닫은 채 패널 바깥에서 로거를 연결할 수 있습니다.
이동하며 한 번씩 측정할 때Fluke 1732 / 1734휴대형 3상 전력 측정 로거라 현장마다 옮겨 다니며 결선하기에 적합합니다.
분석 기능이 더 필요한 측정일 때Fluke 1770 시리즈3상 전력 품질 분석기라 로거보다 상세한 전력 품질 분석이 필요할 때 맞습니다.

구성·옵션

PQ400과 PQ400/B
구성품 비교

구분PQ400PQ400/B
Fluke 품번49209475075807
인클로저포함포함
지침서포함포함
iFlex 전류 프로브용 2 m 수-수 케이블4개해당 없음
케이블 마커 세트 (3P+N+PE)포함해당 없음
케이블 타이포함해당 없음

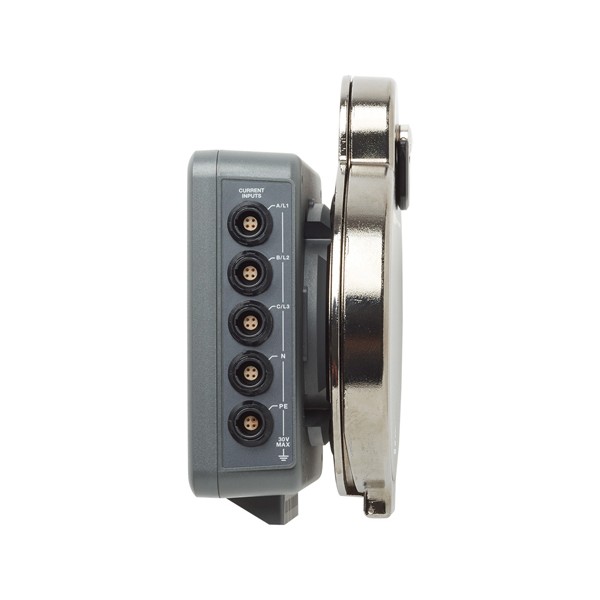

FLUKE PQ400 - 측면에서 본 전류 입력 단자 모습
측면에서 본 전류 입력 단자 모습

관련 제품

PQ400과 함께 쓰는
Fluke 호환 로거
