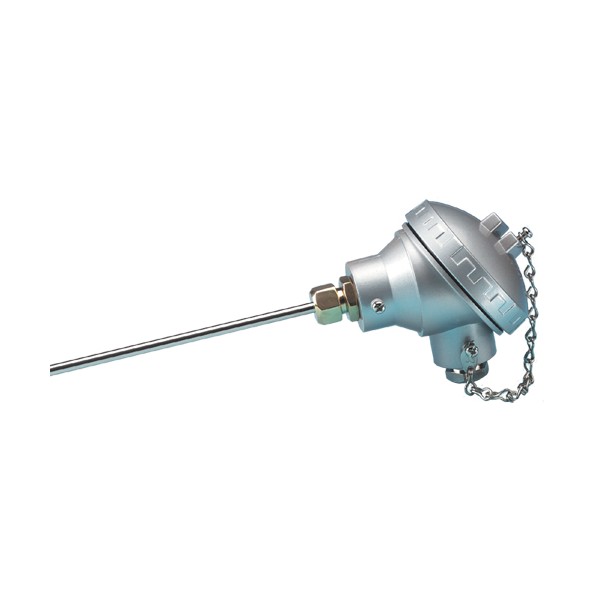

TC Direct 514-817 RTD 센서

MODEL: 514-817
브랜드: TC
제품 자료: TC 카탈로그

종합 카탈로그

제품문의 구매하기

설비 경로에 맞춰 구부려 쓰는
반유연 MI Pt100 센서

TC Direct 514 MI 반유연 Pt100 RTD

견적 받기

TC Direct 국내 정식 공급 파트너

TC Direct 514-657, 514-737, 514-817은 광물 절연(MI) 구조의 반유연 외피에 Pt100 IEC 60751 Class B 소자를 넣어 -200~+600 °C를 측정하는 MI 반유연 Pt100 RTD(미네랄 절연 RTD 센서)입니다. 설비 경로에 맞춰 구부려 설치하고 고온 설비의 내부와 표면 온도를 감시합니다.

외피 안을 광물 절연재로 채워 고온에서도 소자를 보호합니다. 끝 모양은 2 m 리드가 바로 이어지는 팟 씰형과, 연결부를 방수 헤드로 감싼 IP67 헤드형 두 가지입니다. 이 센서는 (주)테솔이 국내에 공식 공급합니다.

-200 ~ +600 °C

센서 끝 기준 측정 범위

Pt100 Class B

IEC 60751 규격 소자

IP67

헤드형 연결부 방수 등급

3 · 6 · 8 mm

선택하는 외피 외경

특징

고온에 강한 MI 구조와
두 가지 끝 모양

핵심 특징	현장에서 달라지는 점
MI 구조	외피 안을 광물 절연재로 채워 고온 설비에서도 소자와 배선이 열화되는 속도를 늦춥니다.
넓은 측정 범위	극저온부터 고온 공정까지 한 종류의 센서로 대응해 관리할 센서 종류를 줄입니다.
3선 배선	기존 Pt100 3선 입력에 그대로 연결되어 계측기 교체나 변환기 추가가 필요하지 않습니다.
반유연 외피	설치 경로에 맞게 구부려 좁은 틈과 굽은 배관 옆까지 센서 끝을 넣습니다.
IP67 헤드형	방수 헤드가 연결부를 감싸 세척이나 습기가 있는 현장에서 단자 부식을 막습니다.
팟 씰형 2 m 리드	리드가 센서와 한 몸으로 이어져 헤드 없이 계측기까지 바로 배선합니다.

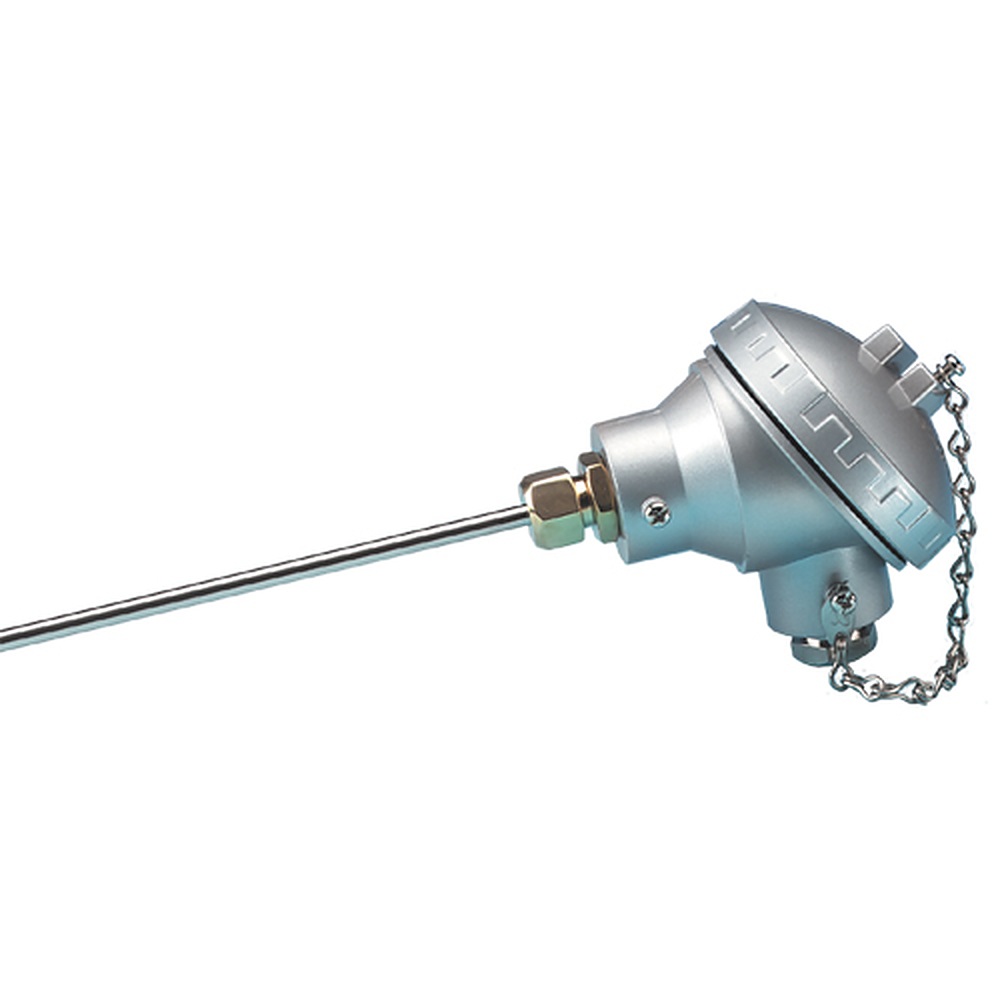

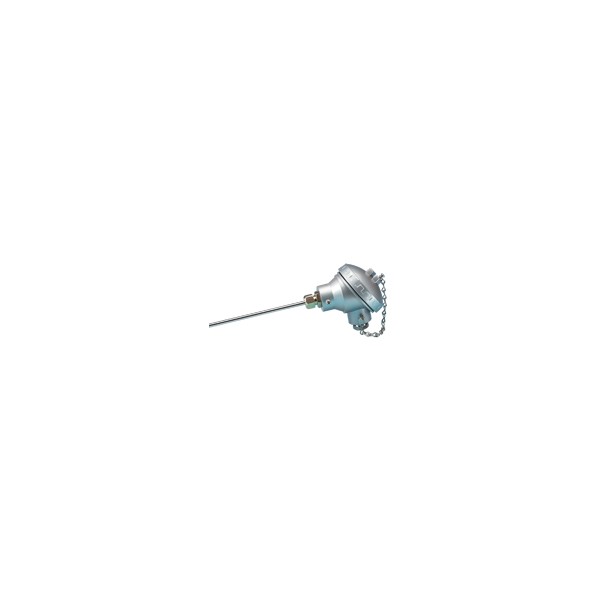

체인 캡이 달린 접속 헤드의 RTD 센서

설치 계산

침지 깊이와
정격 온도 확인

감지부는 센서 끝에서 10 mm 구간이며 정확한 측정을 위해 최소 50 mm 이상 침지해야 합니다. 팟 씰과 헤드는 정격 135 °C이므로 센서 끝이 고온이더라도 이 부분은 열원에서 떨어뜨려 135 °C를 넘지 않도록 설치하세요.

주문표의 길이는 팟 씰, 헤드, 리드를 제외한 센서 본체 기준입니다.
굵은 외경은 514-817에서만 선택합니다.
최소 곡률 반경은 정해진 값이 없으므로 급하게 꺾지 말고 완만하게 구부립니다.

설비 구멍에 맞춰 구부리는 외피

반유연 외피는 손으로 구부려 설치 구멍과 배관 경로에 맞춥니다. 같은 지름의 센서라도 길이가 300 mm에서 4000 mm까지 있어 구멍 깊이에 맞춰 길이를 정하면 센서 끝이 목표 지점에 정확히 닿습니다.

끝 모양 선정

팟 씰형과
헤드형 비교

514-657 팟 씰형은 12 mm × 29 mm 씰과 2 m PFA 리드가 한 몸이어서 배선을 바로 계측기로 가져갑니다. 514-737 미니어처 헤드와 514-817 표준 헤드는 다이캐스트 합금 헤드로 단자대를 보호하므로, 교체와 점검 때 리드를 분리할 수 있는 구성이 필요하면 헤드형을 선택하세요.

크기가 다른 두 가지 헤드

미니어처 헤드는 좁은 설치 공간에, 표준 헤드는 단자 작업 여유가 필요한 곳에 알맞습니다. 두 헤드 모두 IP67 다이캐스트 합금 구조이며 정격 135 °C입니다.

사양

MI 반유연 3개 모델과
공통 사양

항목	514-657	514-737	514-817
끝 모양	팟 씰 (12 mm × 29 mm, 2 m PFA 리드)	IP67 미니어처 방수 헤드	IP67 표준 방수 헤드
구조	MI 반유연, 3선	MI 반유연, 3선	MI 반유연, 3선
외피	316 스테인리스	316L 스테인리스	316L 스테인리스
외경	3 · 6 mm	3 · 6 mm	3 · 6 · 8 mm
끝 모양 정격	팟 씰 135 °C	헤드 135 °C	헤드 135 °C

시리즈 공통 사양

항목	사양
소자	Pt100, IEC 60751 Class B
배선	3선
외피	316 스테인리스 미네랄 절연, 용접 밀폐형 끝
외경	3 mm · 6 mm (514-817은 8 mm 추가)
감지부	끝에서 10 mm, 최소 침지 깊이 50 mm 이상
사용 범위	-200 ~ +600 °C (센서 끝 기준)
팟 씰	12 mm × 29 mm, 정격 135 °C
헤드	IP67 미니어처 · 표준 다이캐스트 합금 헤드, 정격 135 °C
리드	2 m, PFA 절연 심선 7/0.2 mm, 3선 (팟 씰형)

활용 분야

고온과 극저온을
측정하는 현장

고온 설비 — 가열로와 배관의 표면과 내부 온도를 3선 Pt100 입력으로 감시합니다.
좁은 틈 삽입 — 굽은 경로를 따라 센서 끝을 기기 내부 목표 지점까지 넣습니다.
긴 길이 연결 — 최대 4000 mm 센서로 깊은 설비의 내부 온도를 측정합니다.
습기 있는 현장 — IP67 헤드형으로 연결부를 보호하며 설치합니다.

선택 가이드

끝 모양별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
계측기로 리드를 바로 배선할 때	514-657	팟 씰 끝과 2 m PFA 리드가 한 몸입니다.
좁은 설치 공간에서 방수가 필요할 때	514-737	IP67 미니어처 헤드입니다.
단자 작업 여유와 굵은 외경이 필요할 때	514-817	IP67 표준 헤드이며 가장 굵은 외경을 선택합니다.

구성·옵션

주문 코드별
외경과 길이

주문 코드	모델	외경	길이
514-657	514-657 팟 씰형	3 mm	300 mm
514-660	514-657 팟 씰형	3 mm	500 mm
514-663	514-657 팟 씰형	3 mm	1000 mm
514-666	514-657 팟 씰형	3 mm	2000 mm
514-669	514-657 팟 씰형	3 mm	4000 mm
514-671	514-657 팟 씰형	6 mm	300 mm
514-672	514-657 팟 씰형	6 mm	500 mm
514-675	514-657 팟 씰형	6 mm	1000 mm
514-678	514-657 팟 씰형	6 mm	2000 mm
514-681	514-657 팟 씰형	6 mm	4000 mm
514-737	514-737 미니어처 헤드형	3 mm	300 mm
514-740	514-737 미니어처 헤드형	3 mm	500 mm
514-743	514-737 미니어처 헤드형	3 mm	1000 mm
514-746	514-737 미니어처 헤드형	3 mm	1500 mm
514-748	514-737 미니어처 헤드형	6 mm	300 mm
514-749	514-737 미니어처 헤드형	6 mm	500 mm
514-752	514-737 미니어처 헤드형	6 mm	1000 mm
514-755	514-737 미니어처 헤드형	6 mm	1500 mm
514-817	514-817 표준 헤드형	3 mm	300 mm
514-820	514-817 표준 헤드형	3 mm	500 mm
514-823	514-817 표준 헤드형	3 mm	1000 mm
514-826	514-817 표준 헤드형	3 mm	1500 mm
514-828	514-817 표준 헤드형	6 mm	300 mm
514-829	514-817 표준 헤드형	6 mm	500 mm
514-832	514-817 표준 헤드형	6 mm	1000 mm
514-835	514-817 표준 헤드형	6 mm	1500 mm
514-838	514-817 표준 헤드형	8 mm	500 mm
514-841	514-817 표준 헤드형	8 mm	1000 mm
514-844	514-817 표준 헤드형	8 mm	1500 mm

MI 반유연 RTD와
함께 보는 TC Direct RTD

손으로 구부려 설치해도 됩니까?
네, 반유연 구조라 설치 경로에 맞게 구부립니다. 최소 곡률 반경이 정해져 있지 않으므로 완만하게 구부리세요.
MI 반유연 RTD의 사용 온도는 어떻게 됩니까?
센서 끝 기준 -200 ~ +600 °C입니다. 팟 씰과 헤드 쪽은 135 °C까지이므로 열원에서 떨어뜨려 설치하세요.
팟 씰형과 헤드형은 어떻게 선택합니까?
리드를 계측기에 바로 배선하려면 팟 씰형, 연결부 방수가 필요하면 헤드형을 선택합니다.
8 mm 외경은 어떤 길이가 있습니까?
514-817 계열에서 500 mm, 1000 mm, 1500 mm 세 가지입니다.
길이에 리드와 헤드가 포함됩니까?
아닙니다. 주문표의 길이는 팟 씰, 헤드, 리드를 뺀 센서 본체 기준입니다.
