TC Direct 515-300 RTD 센서

MODEL: 515-300
브랜드: TC
제품 자료: TC 카탈로그

종합 카탈로그

제품문의 구매하기

정밀 기준용과 모터 감시용으로
나뉜 특수 Pt100 센서

TC Direct 515 정밀 · 스테이터 · 베어링 특수 RTD

견적 받기

TC Direct 국내 정식 공급 파트너

TC Direct 515-720, 515-300, 515-350은 소자 정확도 ±0.03 °C의 Class 1/10 정밀 센서, 모터 스테이터 권선 슬롯용 센서, 베어링 슈용 센서로 이루어진 특수 Pt100 RTD(정밀 RTD·스테이터 RTD·베어링 RTD) 3종입니다. 기준 측정부터 모터 보호 감시까지 용도별로 나뉩니다.

515-720은 -50 ~ +250 °C 범위에서 3점 UKAS 교정 성적서를 선택할 수 있고, 515-300은 절연 Class F 155 °C 등급으로 권선 사이 평균 온도를 감시합니다. 이 센서는 (주)테솔이 국내에 공식 공급합니다.

±0.03 °C

515-720 소자의 0 °C 정확도

-50 ~ +250 °C

515-720 사용 범위

150 mm 이상

권장 최소 삽입 길이

UKAS 3점

선택하는 교정 성적서 구성

특징

용도별로 달라지는
센서 형상

핵심 특징	현장에서 달라지는 점
Class 1/10 정밀 (515-720)	고정밀 소자라 비교 측정의 기준 센서로 사용해 교정 시험 불확도를 낮춥니다.
UKAS 교정 성적서	기본 3점 또는 고객 지정 3점 교정 중에서 선택할 수 있어, 성적서가 필요한 측정 현장의 추적성을 확보합니다.
4선 구조	4선 연결로 리드 저항을 보상하며 3선 입력에도 연결할 수 있습니다.
스테이터 슬롯 삽입 (515-300)	권선 사이 슬롯에 넣어 코일 평균 온도를 감시하므로 과열로 인한 절연 열화를 조기에 파악합니다.
넓은 감지 영역 (515-300)	본체 대부분이 감지 영역이어서 국부 과열 지점을 놓칠 가능성이 줄어듭니다.
베어링 슈 삽입 (515-350)	베어링 슈에 넣어 베어링 온도를 직접 측정하므로 윤활 불량의 징후를 빨리 확인합니다.

리드선이 연결된 박막형 RTD 센서 소자

정밀 측정

소자 정확도와
센서 불확도 구분

515-720의 ±0.03 °C는 소자의 0 °C 값입니다. 조립된 센서 전체의 불확도와 다르므로, 시험 불확도를 계산할 때는 교정 성적서의 값을 기준으로 삼으세요. 권장 삽입 길이는 150 mm 이상이며 감지 영역은 센서 끝에서 처음 20 mm입니다.

용도에 맞는 교정 성적서 품번 선택

기본 3점 교정은 515-730(3 mm)과 515-740(6 mm), 고객 지정 3점 교정은 515-735와 515-745입니다. 지정 3점은 납기가 늘어나므로 시험 일정에 맞춰 미리 주문하세요.

모터 감시

권선과 베어링의
온도 감시

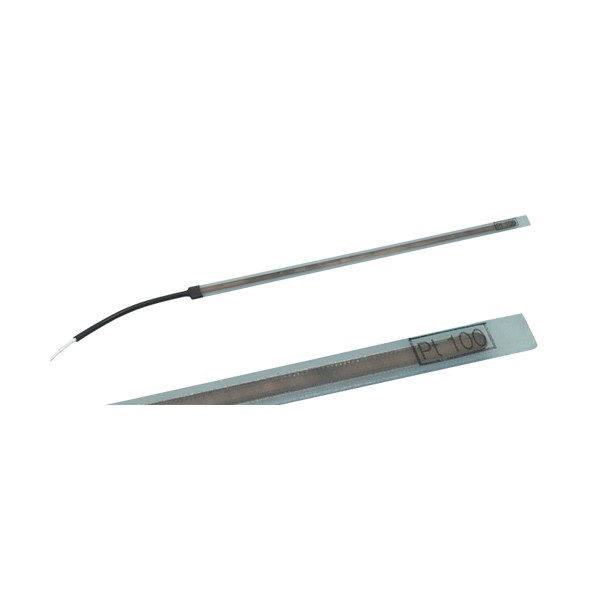

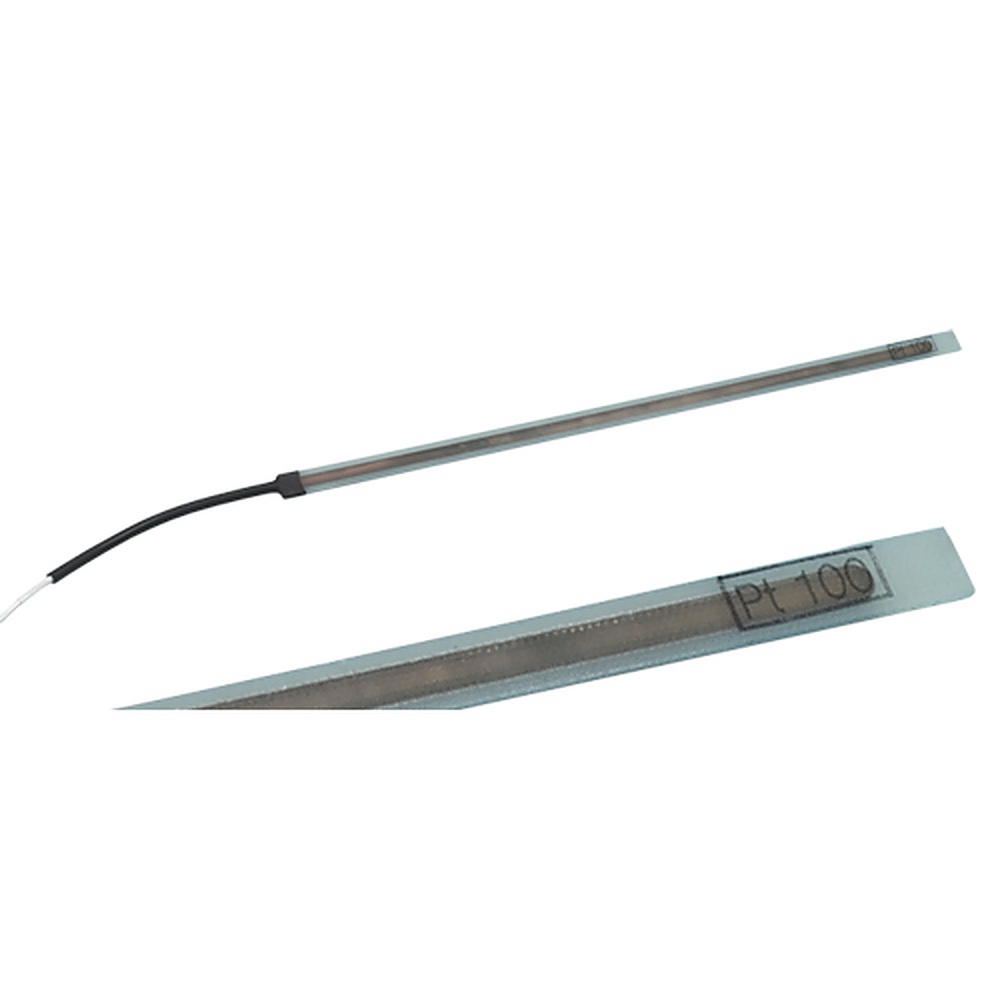

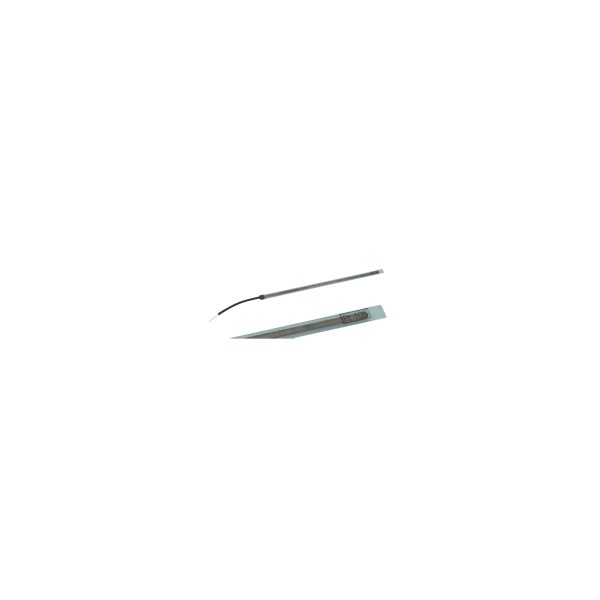

515-300은 300 × 10 × 2.5 mm 또는 250 × 8 × 2.5 mm 평판형이며 5 m PFA 리드를 갖춥니다. 515-350은 지름 3.2 mm 또는 6.0 mm에 길이 8.0 mm의 소형이며, 2 m PFA 리드에 스테인리스 편조가 씌워져 있습니다. 설치 슬롯의 폭과 베어링 슈 구멍 지름을 먼저 확인하세요.

슬롯과 슈 구멍에 맞는 치수 선택

스테이터 슬롯용은 평판형 센서를 권선 사이에 끼워 넣고, 베어링용은 슈에 뚫은 구멍에 소형 원통형을 삽입합니다. 요청한 치수로 맞춤 제작도 가능하며 최소 주문 수량이 있습니다.

사양

515 RTD 3종
비교와 추가 사양

항목	515-720	515-300	515-350
용도	정밀 (Class 1/10)	스테이터 슬롯	베어링
소자	Pt100, Class 1/10	Pt100, Class B	Pt100, Class B
배선	4선 (3선 사용 가능)	4선 (3선 사용 가능)	3선
치수	3 mm 또는 6 mm × 250 mm	300 × 10 × 2.5 mm 또는 250 × 8 × 2.5 mm	지름 3.2 · 6.0 mm, 길이 8.0 mm
사용 범위	-50 ~ +250 °C	절연 Class F 155 °C	-25 ~ +250 °C
리드	2 m PFA	5 m PFA	2 m PFA, 스테인리스 편조

모델별 추가 사양

항목	사양
515-720 외피	316L 스테인리스
515-720 감지 영역	끝에서 처음 20 mm
515-720 권장 삽입 길이	150 mm 이상
515-720 교정 성적서	기본 UKAS 3점 (0 · 100 · 200 °C)
515-720 소자 정확도	±0.03 °C (0 °C)
515-300 외피	유리섬유
515-300 감지 영역	대부분의 본체 길이
515-300 절연 등급	Class F 155 °C

활용 분야

정밀 측정과
모터 감시 현장

기준 센서 — 다른 온도 센서를 비교하는 기준으로 사용합니다.
모터 권선 — 스테이터 슬롯에 넣어 권선 평균 온도를 감시합니다.
베어링 상태 — 베어링 슈 온도로 윤활과 마모 상태를 확인합니다.
성적서가 필요한 시험 — UKAS 교정 성적서가 따라오는 센서로 측정합니다.

선택 가이드

정밀 측정·모터·베어링
용도별 모델 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
0 °C 기준 정밀도가 필요한 비교 측정	515-720	Class 1/10 소자를 쓰며 UKAS 교정을 선택할 수 있습니다.
모터 권선 슬롯의 평균 온도를 볼 때	515-300	평판형이며 절연 Class F 등급입니다.
베어링 슈 온도를 볼 때	515-350	소형 원통형이며 -25 ~ +250 °C 범위입니다.

구성·옵션

주문 코드별
구성

주문 코드	구성
515-720	정밀 RTD 센서 3 mm × 250 mm
515-725	정밀 RTD 센서 6 mm × 250 mm
515-730	515-720에 0 · 100 · 200 °C 교정 성적서 포함
515-735	515-720에 고객 지정 3점 교정 성적서 포함
515-740	515-725에 0 · 100 · 200 °C 교정 성적서 포함
515-745	515-725에 고객 지정 3점 교정 성적서 포함
515-300	길이 300 mm, 폭 10 mm, 두께 2.5 mm
515-302	길이 250 mm, 폭 8 mm, 두께 2.5 mm
515-350	지름 3.2 mm, 길이 8.0 mm
515-360	지름 6.0 mm, 길이 8.0 mm

515 RTD와 함께 보는
TC Direct RTD

515-720의 정확도는 센서 전체 값입니까?
아닙니다. 소자 단독의 값입니다. 조립된 센서의 불확도는 교정 성적서로 확인하세요.
515-300은 어떤 모터의 스테이터 슬롯에 사용할 수 있습니까?
스테이터 권선 슬롯에 넣는 RTD이며 절연 등급은 Class F 155 °C입니다. 슬롯 폭에 따라 515-300과 515-302 중에서 선택하세요.
515-720의 교정 성적서는 어떤 품번을 선택합니까?
기본 3점은 515-730 또는 515-740이고, 고객 지정 3점은 515-735 또는 515-745입니다.
515-350은 어디에 사용합니까?
베어링 슈에 넣어 베어링 온도를 측정합니다. 지름은 3.2 mm와 6.0 mm 두 가지입니다.
515-300 스테이터 슬롯 센서의 리드는 몇 m입니까?
5 m PFA 리드입니다. 4선 구조라 3선 입력으로도 연결할 수 있습니다.
