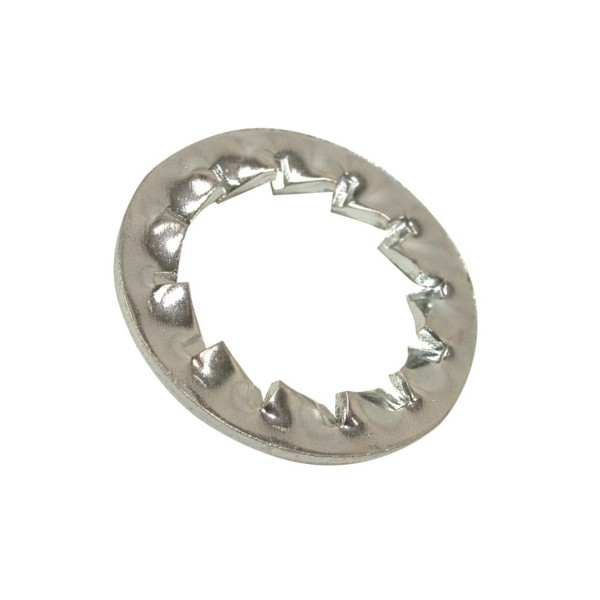

Electro-PJP RF12JZE Ø12MM 외부 잠금 와셔

MODEL: RF12JZE
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

Ø4 mm 소켓을 패널에
조립하는 너트·와셔·렌치

Electro-PJP 소켓 액세서리 너트 · 와셔 · 스페이서 · 렌치

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 소켓 액세서리는 나사식 Ø4 mm 소켓을 패널에 조립할 때 쓰는 부품 9종입니다. 육각 너트 M4·M6·M12, 둥근 너트 M8·M12, Ø12 mm 외부 잠금 와셔, 돌출 장착 스페이서 3282, 고정 렌치 3297과 너트 렌치 3299로 구성됩니다.

3282를 사용하면 3270형 바나나 소켓의 안전 등급이 600 V CAT III로 제한되므로, 설계 단계에서 미리 확인하세요. 이 액세서리는 (주)테솔이 국내에 공식 공급합니다.

9종

너트·와셔·스페이서·렌치

M4 ~ M12

너트 규격

100 · 1000개

너트·와셔 포장 단위

600 V

3282 사용 시 CAT III 제한

특징

소켓 규격에 맞춘
너트·와셔·렌치 액세서리

핵심 특징	현장에서 달라지는 점
육각·둥근 너트 M4~M12	소켓 나사 규격에 맞는 너트 형상을 고르면 패널 조립 후 체결 상태가 고르게 유지됩니다.
100개·1000개 포장	시험 설비 한 대 분량부터 양산 라인 소요량까지, 필요한 만큼 포장 단위를 고를 수 있습니다.
Ø12 mm 외부 잠금 와셔	잠금 와셔 RF12JZE가 진동이 있는 패널에서 너트가 풀리는 것을 막아 줍니다.
돌출 장착 스페이서 3282	소켓을 패널 표면 위로 돌출시켜 장착할 때 필요한 간격을 확보합니다.
나사식 소켓 렌치 2종	3297로 소켓을 붙잡고 3299로 너트를 조이므로 패널 조립 중 소켓이 돌아가지 않습니다.
소재 구분	너트는 황동 니켈, 잠금 와셔는 아연 도금 강, 스페이서는 PA6.6입니다.

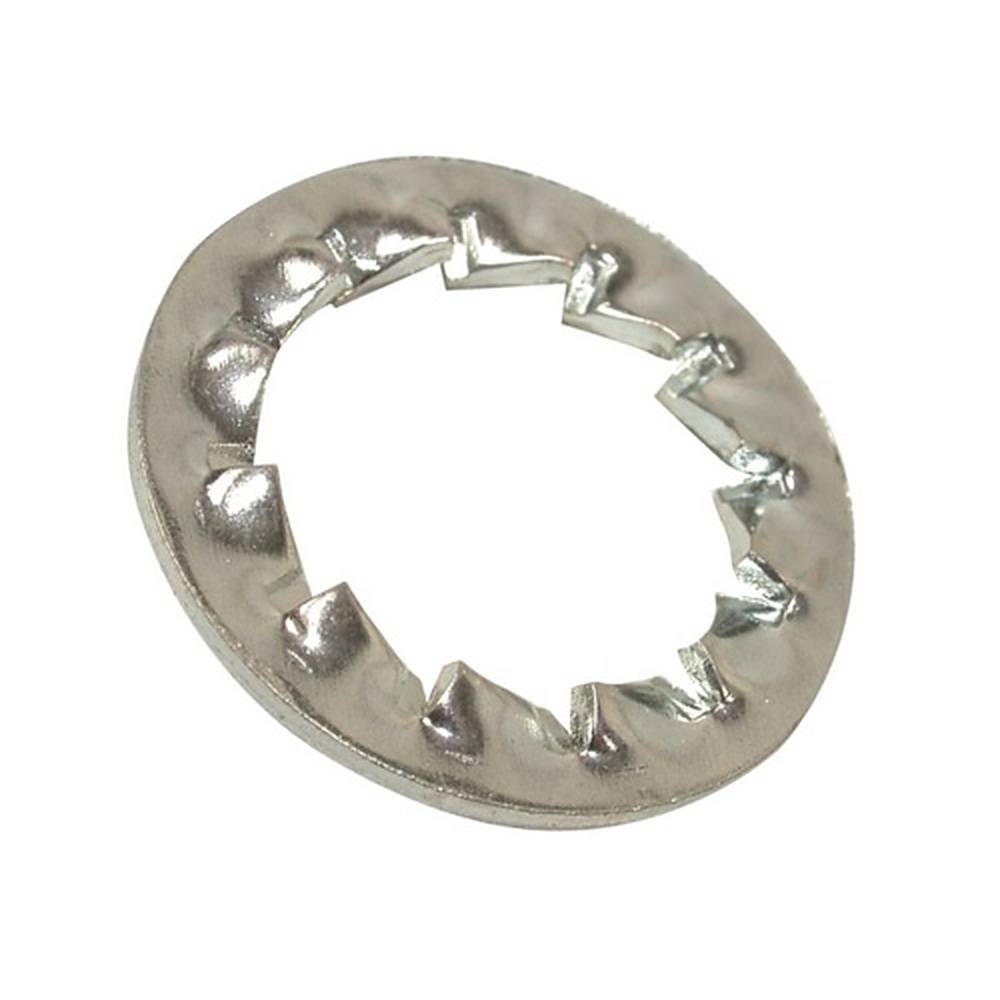

톱니가 있는 금속 외부 잠금 와셔

안전 등급

스페이서 3282를 쓸 때의
안전 등급 제한

스페이서 3282를 사용하면 3270형 바나나 소켓의 안전 등급이 600 V CAT III로 제한됩니다. 3270형을 1000 V CAT III 회로에 쓰는 설계라면 돌출 장착을 하지 않는 구성을 고르세요.

렌치는 Ø4 mm 나사식 소켓용으로 3297·3299가 있고, Ø2 mm 나사식 소켓에는 228-97과 228-99를 사용합니다. 소켓 본체는 3265~3275와 3109~3283 항목에서 확인할 수 있습니다.

렌치 2종으로 하는 소켓 고정과 너트 조임

3297 고정 렌치로 소켓 본체를 잡은 채 3299 너트 렌치로 패널 뒷면의 너트를 조입니다. 소켓이 돌아가면 뒷면 배선이 꼬이므로 두 렌치를 함께 쓰세요.

사양

소켓 액세서리
품목별 9종 사양

항목	품목	부품번호	포장 단위
EM4	육각 너트 M4	EM4[CD…]	100 1000
E6X0.75	육각 너트 M6	E6X0.75[CD…]	100 1000
E8X0.75	둥근 너트 M8	E8X0,75[CD…]	100 1000
E12X0.75	둥근 너트 M12	E12X0,75[CD…]	100 1000
HE12X0.75	육각 너트 M12	HE12X0.75[CD…]	100 1000
RF12JZE	잠금 와셔 Ø12mm	RF12JZE[CD…]	100 1000
3282	돌출 장착용 스페이서	3282-#	100
3297	고정 렌치 (나사식 Ø4mm 소켓용)	3297	1
3299	너트 렌치 (나사식 Ø4mm 소켓용)	3299	1

시리즈 공통 사양

항목	사양
너트 소재	황동 니켈 도금
잠금 와셔 소재	아연 도금 강
스페이서 소재	PA6.6
포장 단위	너트·와셔 100 · 1000 / 스페이서 100 / 렌치 1
안전 등급 제한	스페이서 3282 사용 시 3270형 600 V CAT III

활용 분야

소켓 액세서리를 쓰는
패널 조립 작업

패널 뒷면 체결 — 나사식 소켓을 패널 뒤에서 너트로 조여 고정합니다.
계측 장비 조립 — 소켓 규격에 맞는 너트와 와셔를 한꺼번에 준비합니다.
돌출 장착 — 스페이서 3282로 소켓을 패널 표면 위로 돌출시켜 설치합니다.
교육용 장비 정비 — 렌치 2종으로 소켓을 교체합니다.

선택 가이드

용도로 고르는
소켓 조립 부품

이럴 때 (용도)	권장 모델	선택 이유
육각 너트로 조이려면	EM4 · E6X0.75 · HE12X0.75	M4, M6, M12 규격의 육각 너트 가운데 소켓 나사에 맞는 것을 고르면 됩니다.
둥근 너트로 조이려면	E8X0.75 · E12X0.75	M8, M12 규격의 둥근 너트라 둥근 너트형 소켓 조립에 맞습니다.
돌출 장착 스페이서가 필요하다면	3282	3282를 사용하면 3270형 안전 등급이 600 V CAT III로 제한되므로 회로 등급을 먼저 확인하세요.
나사식 Ø4 mm 소켓을 조인다면	3297 · 3299	3297은 소켓 고정용, 3299는 너트 조임용이라 두 개를 함께 쓰면 소켓이 돌지 않습니다.
잠금 와셔가 필요하다면	RF12JZE	Ø12 mm 외부 잠금 와셔로 진동에 의한 너트 풀림을 막습니다.

구성·옵션

소켓 액세서리 품목 구성과
포장 단위

항목	내용
품목	너트 5종, 잠금 와셔 1종, 스페이서 1종, 렌치 2종
포장 단위	너트·와셔 100 · 1000, 스페이서 100, 렌치 1
소재	너트 황동 니켈, 와셔 아연 도금 강, 스페이서 PA6.6
Ø2 mm 소켓용 렌치	228-97 · 228-99

액세서리와 함께 보는
Electro-PJP 소켓 본체

스페이서 3282를 쓰면 안전 등급이 바뀝니까?
네, 3282를 사용하면 3270형 바나나 소켓의 안전 등급이 600 V CAT III로 제한됩니다. 1000 V CAT III 회로에서는 돌출 장착을 피하세요.
렌치 3297·3299는 어떤 소켓에 사용합니까?
3297과 3299는 나사식 Ø4 mm 소켓용입니다. Ø2 mm 나사식 소켓에는 228-97과 228-99를 사용하세요.
소켓용 육각 너트와 둥근 너트는 어떻게 고릅니까?
소켓 나사 규격(M4·M6·M8·M12)을 먼저 정한 뒤, 그 규격에 있는 형상을 고르세요. 같은 M12라도 육각 너트와 둥근 너트가 모두 있습니다.
너트·와셔·스페이서·렌치의 포장 단위는 어떻게 됩니까?
너트와 와셔는 100개 또는 1000개, 스페이서는 100개, 렌치는 1개 단위입니다.
