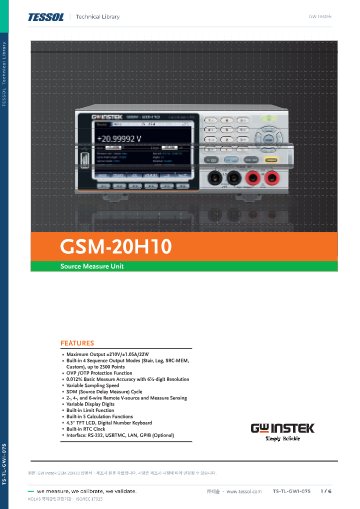

제품 자료: 설명서

종합 카달로그

제품문의 구매하기

전압·전류를 내보내며
I-V 특성을 측정하는 SMU

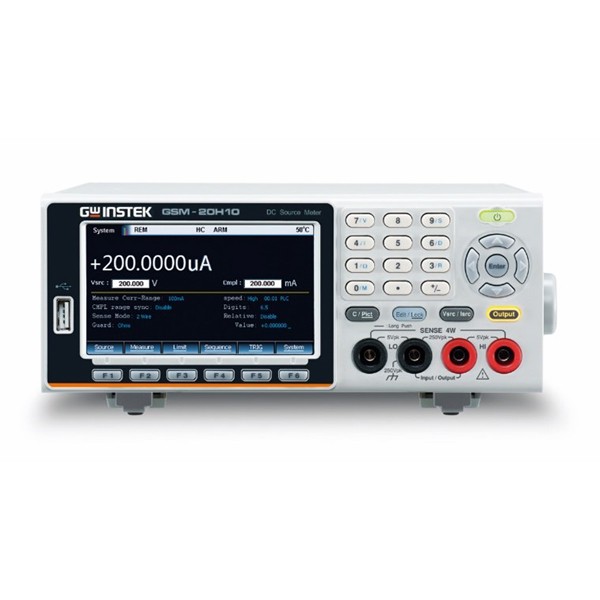

GW Instek GSM-20H10 정밀 DC 소스 메저 유닛

견적 받기

GW Instek GSM-20H10은 전압과 전류를 출력하면서 같은 단자로 측정하는 1채널 정밀 DC 소스 메저 유닛(SMU, 소스미터)입니다. ±210 V, ±1.05 A, 22 W의 4사분면 출력으로 반도체와 센서의 I-V 특성을 측정합니다.

전압 분해능이 1 µV, 전류 분해능이 10 pA이고 6½ digit 측정에 기본 정확도 0.012 %를 갖춰 누설 전류 같은 미세 신호도 구분합니다. 이 SMU는 (주)테솔이 국내에 공식 공급합니다.

±210 V / ±1.05 A

최대 출력, 22 W

1 µV

전압 분해능

10 pA

전류 분해능

50k/S

최대 샘플링 속도

특징

소스와 측정을
한 단자에서

핵심 특징	현장에서 달라지는 점
4사분면 동작	±210 V와 ±1.05 A까지 양방향으로 출력하므로 다이오드 순방향·역방향 시험과 배터리 충방전 시험을 한 대로 시험할 수 있습니다.
0.012 % 기본 측정 정확도	6½ digit 측정과 함께 미세한 전압 차이를 읽어 소자 간 편차를 구분합니다.
시퀀스 출력	선형, 로그, SRC-MEM, 사용자 지정 방식으로 최대 2500 포인트를 순서대로 출력해 I-V 곡선을 자동으로 얻을 수 있습니다.
SDM 기능	Source Delay Measure로 소스 인가 후 지연을 두고 측정해 불안정 구간의 신호 변동을 줄입니다.
2선 · 4선 · 6선 센싱	리드 저항의 영향을 보정해 측정값을 소자 단자 기준으로 읽습니다.
OVP · OTP 보호	과전압과 과열 보호 기능으로 시험 중 소자와 장비를 함께 보호합니다.
수학 기능 5가지	측정 결과를 장비 안에서 가공해 별도 계산 없이 판정합니다.
원격 인터페이스	USB, LAN, RS-232C를 기본으로 갖추고 GPIB는 옵션 카드로 추가할 수 있습니다.

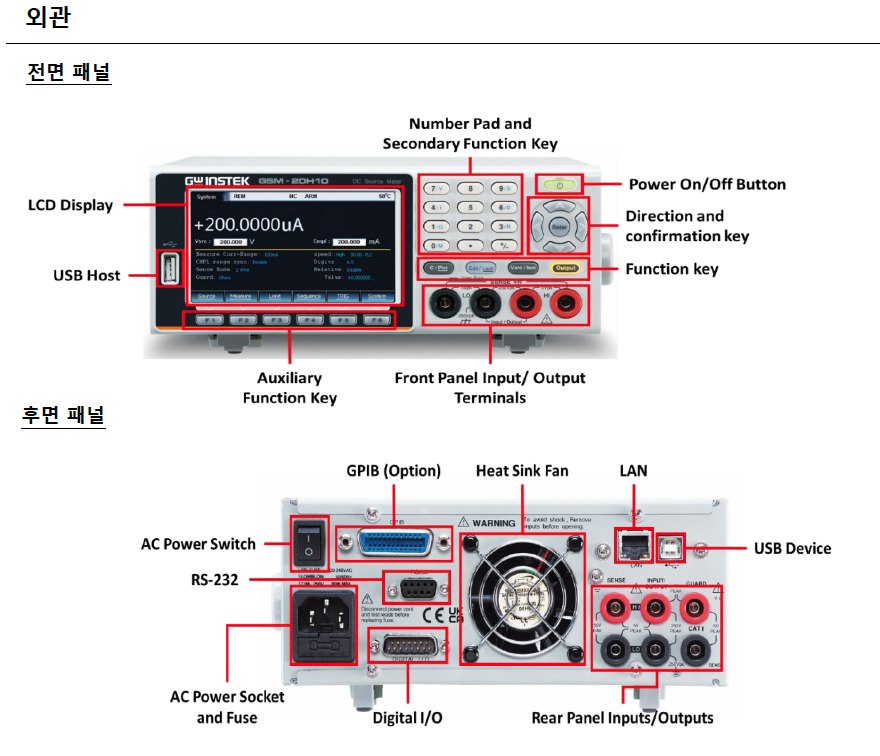

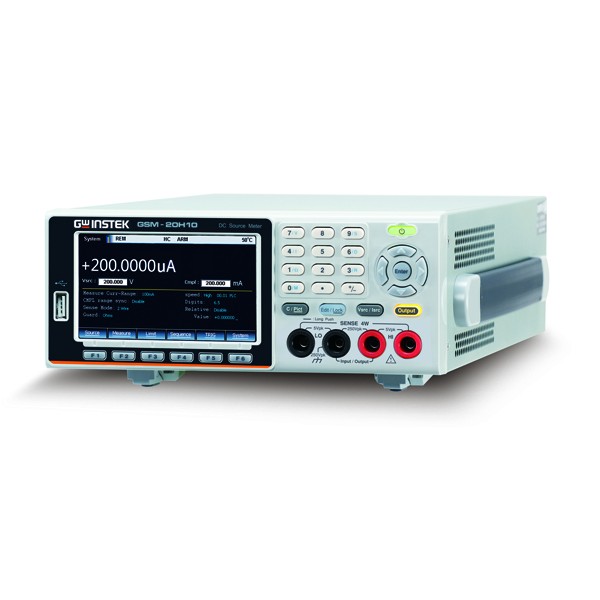

전면 패널의 표시창과 키, 후면 패널의 단자 구성

측정 구성

리모트 센싱과
저전류 측정

4선 센싱은 리드 저항의 전압 강하를 제외하고 소자 단자의 값을 읽으며 6선 OHMS는 가드 단자를 더해 누설 전류의 영향을 줄입니다. 전류 소스는 ±1 µA 범위에서 10 pA 분해능을 가지므로 pA 수준의 누설 전류 시험에 맞습니다.

4선 센싱 리드 연결

센싱 리드는 소자 단자에 가장 가깝게 연결해야 리드 저항의 영향이 제외됩니다. 저전류 측정은 주변 잡음에 민감하므로 리드를 짧게 두고 시험 전 30분 이상 예열하세요.

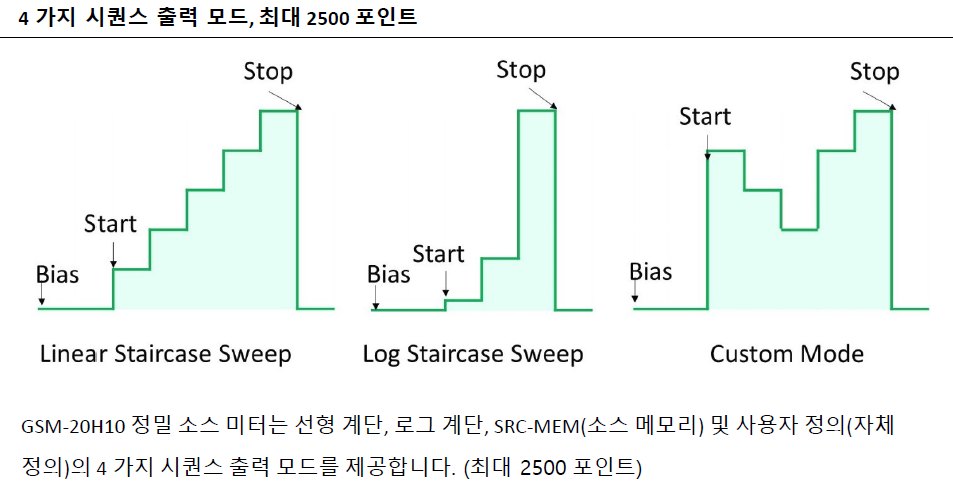

스텝 방식별 소스 출력 변화를 나타낸 그래프 구성도

시퀀스 시험

자동으로 그리는
I-V 곡선

시퀀스 모드는 시작값과 종료값, 포인트 수를 지정해 선형 또는 로그 간격으로 출력과 측정을 반복합니다. 최대 2500 포인트를 한 번에 설정하므로 다이오드와 태양전지의 곡선을 손으로 값을 바꾸지 않고도 얻을 수 있습니다.

시퀀스 설정 화면

시퀀스 4가지는 선형, 로그, SRC-MEM, 사용자 지정입니다. 측정 지연이 필요한 소자는 SDM 기능과 함께 사용하면 안정된 값을 얻을 수 있습니다.

사용 방법

GSM-20H10 소스 메저 유닛
PC 소프트웨어와 원격 인터페이스

GSM-20H10은 USB(TMC), RS-232C, LAN을 기본으로, GPIB를 옵션으로 원격 제어하며 SCPI 명령을 지원합니다. PC에서는 GSM-20H10 Software로 조작하고, LabVIEW Driver로 I-V 측정 프로그램을 만들 수 있습니다.

소프트웨어·도구	하는 일
GSM-20H10 Software	PC에서 장비를 조작하는 소프트웨어. 실행에 NI LabVIEW Runtime 32-bit 필요
GSM-20H10 LabVIEW Driver	LabVIEW에서 GSM-20H10 제어 프로그램 작성
SCPI 명령 (USB TMC·RS-232C·LAN·GPIB)	출력·측정 설정과 결과 조회

처음 연결하는 순서

순서	할 일
1	제품 페이지 Download에서 GSM-20H10 Software를 내려받고, 실행에 필요한 NI LabVIEW Runtime 32-bit를 먼저 설치하세요.
2	GTL-246 USB 케이블(USB 2.0 A-B)이나 LAN·RS-232C 케이블로 장비와 PC를 연결합니다.
3	GPIB로 여러 장비를 묶을 때는 GPIB 카드 옵션 모델과 GPIB 케이블을 사용하세요.
4	소프트웨어나 자체 프로그램에서 장비에 접속해 출력과 측정 조건을 설정합니다.
5	원격 제어를 마치고 전면 조작으로 돌아갈 때는 :SYSTem:LOCal 명령을 보내세요.

전원 주파수 설정은 원격에서 :SYST:LFR 명령으로, 전면·후면 단자 선택은 :ROUTe:TERMinals 명령으로 바꿀 수 있습니다.

사양

GSM-20H10 SMU의
소스·측정 사양

항목	사양
최대 범위	±210 V, ±1.05 A, 22 W
작동 방식	4사분면
전압 출력 범위	±21 V / ±1.05 A, ±210 V / ±105 mA
전압 분해능	1 µV (±200 mV), 10 µV (±2 V), 100 µV (±20 V), 1 mV (±200 V)
전압 프로그래밍 정확도	±(0.02 % + 600 µV) (200 mV, 2 V 범위), ±(0.02 % + 2.4 mV) (20 V), ±(0.02 % + 24 mV) (200 V) (전원 투입 30분 이상, +20 ~ 30 °C)
전압 측정 정확도	±(0.012 % + 300 µV) (200 mV, 2 V), ±(0.015 % + 1.5 mV) (20 V), ±(0.015 % + 10 mV) (200 V)
리플 · 노이즈	4 mV rms / 10 mVpp (20 Hz ~ 1 MHz)
전류 분해능	10 pA (±1 µA), 100 pA (±10 µA), 1 nA (±100 µA), 10 nA (±1 mA), 100 nA (±10 mA), 1 µA (±100 mA), 10 µA (±1 A)
전류 소스 정확도	±(0.035 % + 600 pA) (±1 µA), ±(0.033 % + 2 nA) (±10 µA), ±(0.031 % + 20 nA) (±100 µA), ±(0.034 % + 200 nA) (±1 mA), ±(0.045 % + 2 µA) (±10 mA), ±(0.066 % + 20 µA) (±100 mA), ±(0.27 % + 900 µA) (±1 A)
전압 측정 입력 저항	10 GΩ 초과
측정 기능	기본 정확도 0.012 %, 6½ digit, 수학 기능 5가지
저항 측정	2 Ω ~ 200 MΩ 범위 (분해능 10 µΩ ~ 1 kΩ), 6선 OHMS 지원
샘플링 속도	최대 50k/S
출력 모드	시퀀스 4가지 (선형, 로그, SRC-MEM, 사용자 지정), 최대 2500 포인트
리모트 센싱	2선, 4선, 6선 리모트 및 측정값 보정
SDM	Source Delay Measure 지원
보호 기능	OVP, OTP
DC 부유 전압	최대 ±250 V DC
디지털 I/O	트리거 입력 1개, TTL/릴레이 구동 출력 4개
디스플레이	4.3 in TFT LCD, 디지털 숫자 키패드
원격 인터페이스	USB, LAN, RS-232C, GPIB (옵션)
전원	100 ~ 240 V AC, 50 ~ 60 Hz
크기 · 무게	214 × 86 × 356.5 mm, 약 4.8 kg

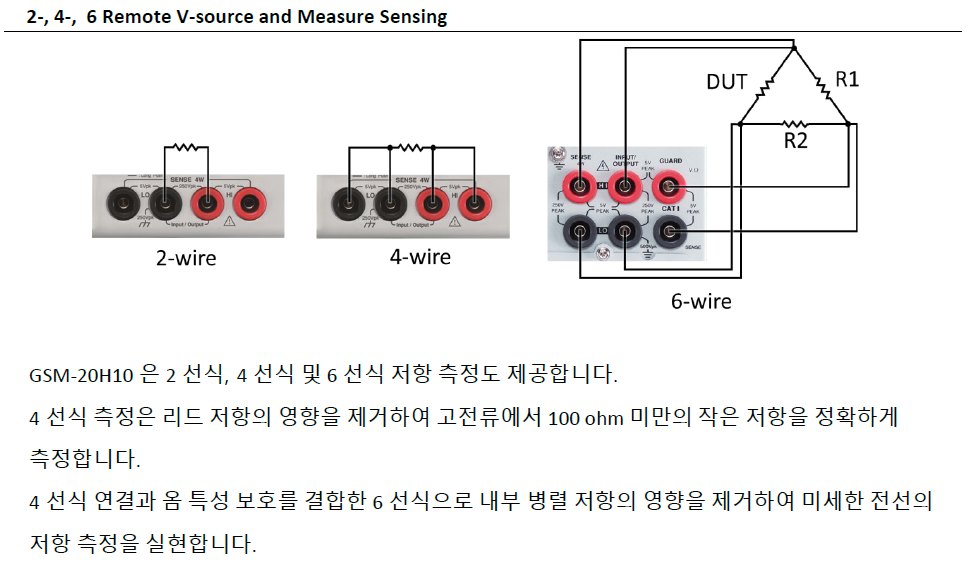

2선식·4선식·6선식 측정 단자 연결 구성도

활용 분야

I-V 특성을 시험하는
소자·소재 현장

반도체 소자 — I-V 특성을 분석합니다.
다이오드·트랜지스터 — 순방향 특성을 시험합니다.
배터리·태양전지 — 충방전 곡선과 I-V 곡선을 얻습니다.
그래핀·탄소나노튜브 소재 — 저전류 특성을 시험합니다.

선택 가이드

소스·측정 유닛과
주변 장비 선택

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
소스와 측정을 한 대로 할 때	GSM-20H10	한 단자에서 4사분면 출력과 6½ digit 측정을 함께 수행합니다.
GPIB로 장비를 묶어 제어할 때	GSM-20H10 (+GPIB 카드 옵션)	GPIB 카드를 옵션으로 추가할 수 있습니다.
전류만 정밀하게 측정할 때	PCS-1000I 전류 션트 미터	전류 측정에 집중한 별도 모델입니다.

구성·옵션

기본 구성과
별매 품목

구분	내용
본체	GSM-20H10, GSM-20H10 (+GPIB 카드 옵션)
기본 구성	CD 사용 설명서, 빠른 시작 설명서, 테스트 리드 GTL-207A, 악어 클립 2개
별매	SM-01 디지털 I/O 어댑터 (DB15 → DB9 + 8핀 마이크로 DIN)
별매	SM-02 디지털 I/O 어댑터 (DB15 → DB37 + 8핀 마이크로 DIN)
별매	GTL-246 USB 케이블 (USB 2.0 A-B, 약 1200 mm)
별매	GTL-258 GPIB 케이블 (25핀 Micro-D 커넥터)

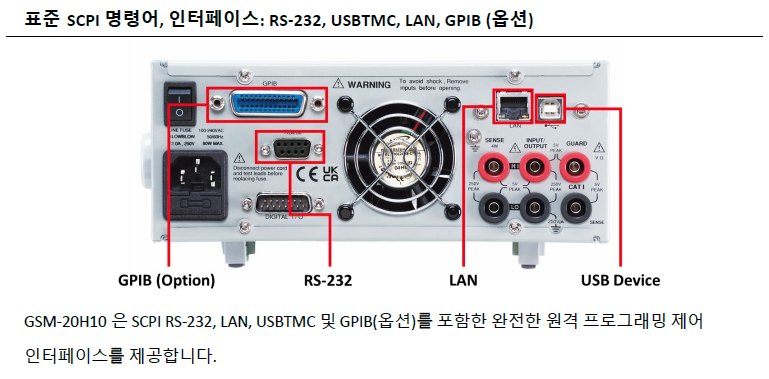

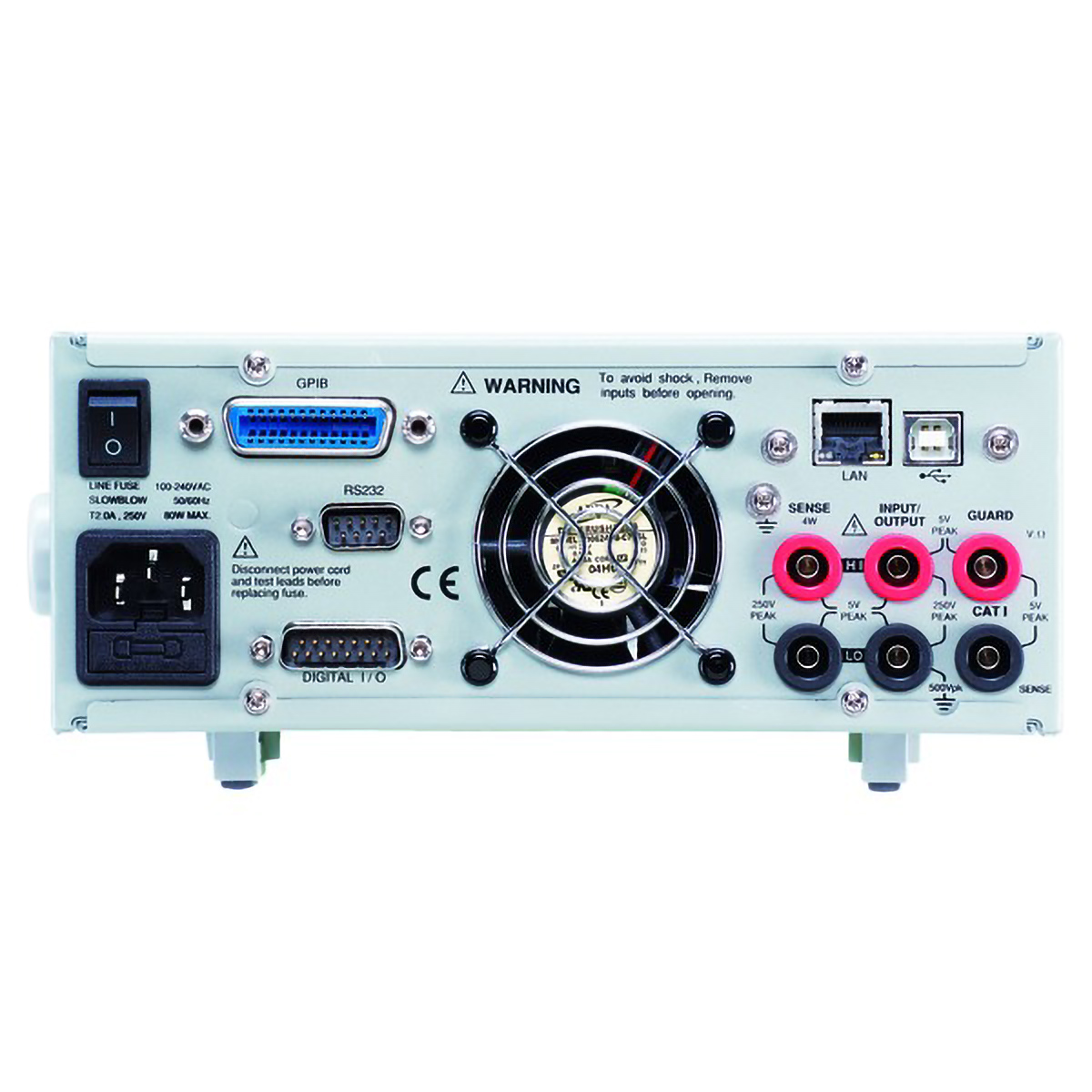

후면 패널의 통신 인터페이스 단자 위치

GSM-20H10과 함께 보는
벤치 계측 장비

GSM-20H10에서 GPIB를 사용할 수 있습니까?
네, GPIB는 옵션 카드로 추가할 수 있습니다.
GSM-20H10을 USB와 LAN으로도 제어할 수 있습니까?
네, USB, LAN, RS-232C를 기본으로 지원합니다.
GSM-20H10은 전류를 얼마나 작은 값까지 측정할 수 있습니까?
±1 µA 범위에서 10 pA 분해능을 갖춥니다.
GSM-20H10 시퀀스 출력은 무엇입니까?
전압이나 전류를 여러 지점으로 순서대로 바꿔 출력하는 기능이며 최대 2500 포인트까지 설정합니다.
GSM-20H10 디지털 I/O 어댑터는 무엇에 사용합니까?
DB15 커넥터를 DB9 또는 DB37과 8핀 마이크로 DIN으로 바꿔 외부 장비와 연결합니다.
