GW Instek ASR-3000 시리즈 프로그래머블 AC/DC 전원

견적 받기

GW Instek ASR-3000 시리즈는 AC 0–400 Vrms와 DC 0 ~ ±570 V를 한 대에서 출력하는 2~5 kVA급 프로그래머블 AC/DC 전원(AC/DC 파워 소스)입니다. 시퀀스와 임의 파형으로 온보드 충전기·서버 전원·UPS의 입력 조건을 시험실에서 재현합니다.

DC 전압 상승·하강 시간이 100 µs 이하이며 AC, DC, AC+DC를 포함한 9가지 출력 모드를 갖춰, 입력 전원이 흔들리는 순간의 장비 반응을 전원 한 대로 연속 시험할 수 있습니다. 고주파 시험에는 5000 Hz까지 출력하는 3400HF 모델을 선택합니다. 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.

2 ~ 5 kVA

5개 모델 용량 구성

AC 0–400 Vrms

교류 출력 상한

DC 0 ~ ±570 V

직류 출력 범위

5000 Hz

ASR-3400HF 출력 주파수 상한

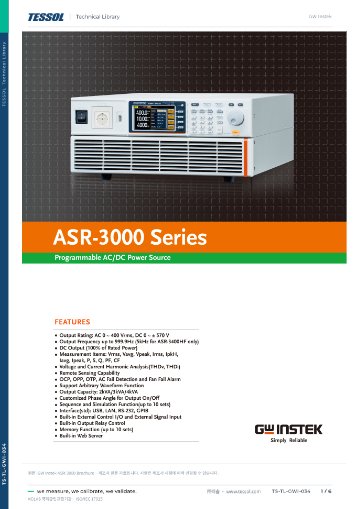

특징

교류와 직류 출력을
한 대에 통합

핵심 특징	현장에서 달라지는 점
AC · DC 통합 출력	AC, DC, AC+DC를 포함한 9가지 출력 모드를 한 장비에서 전환하므로 교류 전원과 직류 전원을 따로 갖추던 시험 설비가 줄어듭니다.
고속 전압 변화	DC 전압 상승·하강 시간이 100 µs 이하라 순간 전압 강하나 급격한 입력 변동 시험에서도 파형이 무뎌지지 않습니다.
고조파 측정	전압과 전류의 고조파 성분을 본체에서 직접 측정하므로 별도 분석기 없이 피시험 장비가 만드는 왜곡을 확인합니다.
시퀀스와 임의 파형	전력선 상태를 스텝과 파형으로 저장해 두면 같은 시험을 매번 동일하게 반복하므로 개발 단계별 비교가 쉽습니다.
ISO 사전 설정 파형	ISO-16750-2 공통 시험 파형이 미리 들어 있어 차량 탑재 전장품의 전원 시험 파형을 직접 만들 필요가 없습니다.
리모트 센싱과 보호 설정	부하 단자 전압을 감지해 출력 전압 오차를 줄이고, V-Limit · Ipeak-Limit · F-Limit로 피시험 장비의 한계를 미리 설정합니다.

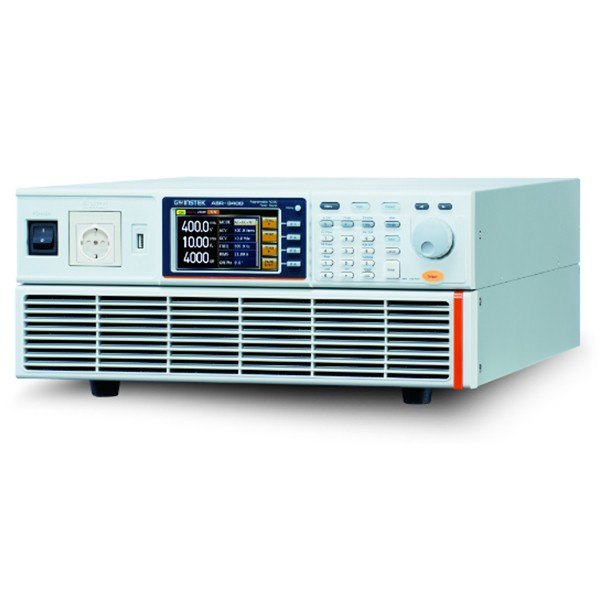

컬러 표시창과 콘센트가 있는 전원공급기 전면

출력 모드

AC+DC 영역과
시험 한계 설정

AC+DC 모드는 교류 신호에 직류 오프셋을 더해 출력하며, 주파수는 1 Hz부터 설정합니다. 인버터의 DC 링크 리플이나 전원 입력단의 편향 전류를 시험할 때 이 모드를 사용합니다.

피시험 장비를 보호하려면 시험 전에 V-Limit, Ipeak-Limit, F-Limit와 OVP, OCP, OPP 한계를 설정합니다. 뒷면 소켓은 전류가 15 A를 넘으면 자동으로 차단되며, 팬 고장과 AC 고장은 경보로 알려 줍니다.

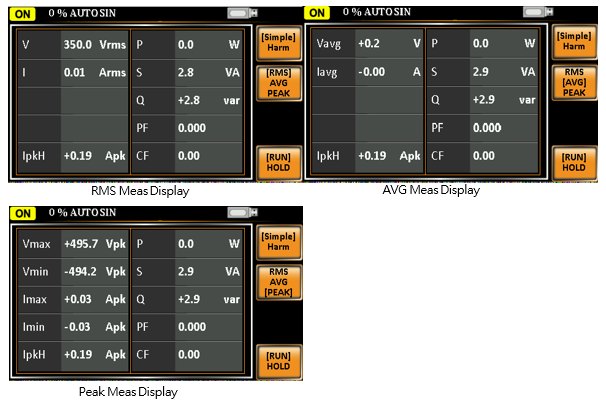

전원공급기의 전압·전류 측정값 표시 화면

용량 선정

전류와 입력 전원에
따른 모델 선택

용량은 AC 출력 전류를 기준으로 정합니다. 100 V 범위에서 ASR-3200은 20 A, ASR-3500은 50 A를 출력하며, 200 V 범위에서는 각각 10 A와 25 A로 줄어듭니다. 피크 전류는 100 V 범위 기준으로 120 A(ASR-3200)부터 300 A(ASR-3500)까지이므로 기동 전류가 큰 모터와 전원 입력단 시험에도 대응할 수 있습니다.

설치 크기: 전 모델이 430 × 176 × 530 mm, 약 25 kg으로 같아 용량을 바꿔도 랙 구성은 그대로입니다.
입력 전원: 단상 200–240 Vac(180–264 Vac 허용)이며 ASR-3500은 최대 입력 전류가 35 A이므로 전용 배선을 준비하세요.
랙 설치: EIA 규격 마운트 어댑터(GRA-442-E)가 기본 포함이며 JIS 어댑터(GRA-442-J)는 별매입니다.

랙 마운트와 배선 구성

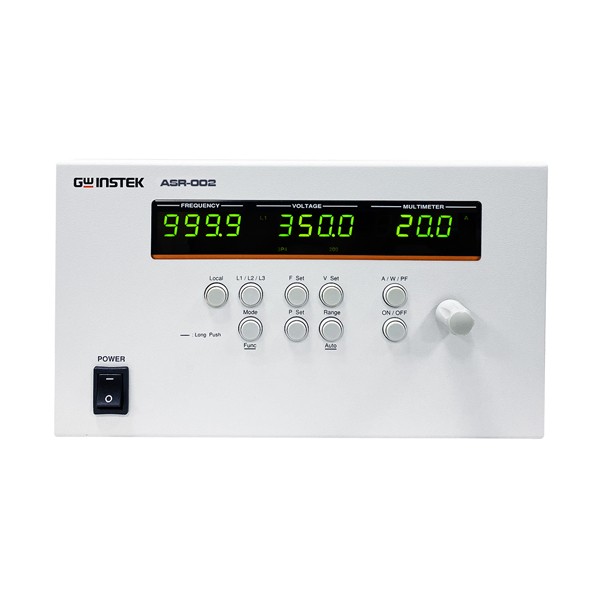

출력 배선용 10 AWG 50 A 선과 센싱용 16 AWG 20 A 선으로 구성된 GTL-137 케이블이 별매로 준비되어 있습니다. 3상 시험이 필요하면 외부 3상 제어 유닛(ASR-002)을 추가하고, 흡기 먼지가 많은 현장에는 공기 흡입 필터(APS-008)를 장착합니다.

사용 방법

ASR-3000 AC/DC 전원
USB·LAN 연결과 명령 예시

ASR-3000 시리즈는 USB(CDC), LAN, RS-232C, GPIB와 내장 웹 서버를 갖추고 SCPI 명령으로 원격 제어합니다. PC Software로 출력을 설정하고, ARB Tool for Excel로 임의 파형 데이터를 USB로 보냅니다.

소프트웨어·도구	하는 일
PC Software	PC에서 본체 원격 제어(펌웨어 V1.18 이상, NI-VISA와 .NET 먼저 설치)
USB Driver (ASR-2000/3000)	USB CDC 연결용 PC 드라이버
ARB Tool for Excel	Excel의 4096행 데이터를 USB로 본체에 전송
LabVIEW Driver	ASR-2000/3000용 LabVIEW 2009 프로그램 작성
내장 웹 서버	브라우저에서 본체 IP로 접속해 원격 제어

처음 연결하는 순서

순서	할 일
1	PC에 NI-VISA와 .NET을 설치한 뒤 PC Software와 USB Driver를 설치합니다.
2	Menu 키를 누르고 스크롤 휠로 4번 USB Device를 골라 USB 연결을 설정하세요. 기본 포함된 GTL-246 케이블로 후면 Type B 포트와 PC를 연결합니다.
3	LAN은 Menu의 3번 LAN에서 DHCP를 ON으로 두거나 OFF로 바꿔 IP를 직접 입력합니다. 소켓 포트는 2268로 고정입니다.
4	브라우저에 본체 IP를 입력해 웹 서버 접속을 확인하세요.
5	*IDN?을 보내 응답을 확인한 뒤 출력·측정 명령을 보냅니다.

ASR-3000 SCPI 명령 예시

명령	하는 일
*IDN?	장비 정보 조회(응답 예: GW-INSTEK,ASR-XXXX,GXXXXXXXX,XX.XX)
:OUTP 0	전원 출력 끄기
:OUTP:REL 1	출력 릴레이 사용
:OUTPut:PON 2	전원 투입 시 시퀀스 기능 켜기
:MEASure:AVERage:COUNt?	측정 평균 횟수 조회
:MEASure:UPDate:RATE?	측정 데이터 갱신 주기 조회(응답 예: Fast)

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 ASR-3000 Programming Manual을 함께 확인하세요.

Modbus TCP는 별도 활성화가 필요한 옵션 기능(ASR-C003)입니다.

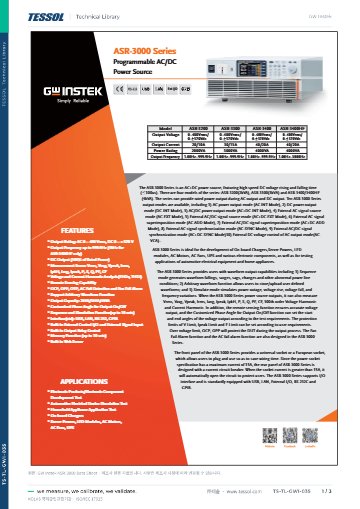

사양

5개 모델 비교와
ASR-3000 공통 사양

항목	ASR-3200	ASR-3300	ASR-3400	ASR-3500	ASR-3400HF
AC 출력 용량	2000 VA	3000 VA	4000 VA	5000 VA	4000 VA
출력 전력	2000 W	3000 W	4000 W	5000 W	4000 W
최대 전류 rms (100 V 범위)	20 A	30 A	40 A	50 A	40 A
최대 전류 rms (200 V 범위)	10 A	15 A	20 A	25 A	20 A
최대 피크 전류 (100 V 범위)	120 A	180 A	240 A	300 A	160 A
최대 피크 전류 (200 V 범위)	60 A	90 A	120 A	150 A	80 A
AC 모드 출력 주파수	40.00–999.9 Hz	40.00–999.9 Hz	40.00–999.9 Hz	40.00–999.9 Hz	40.0–5000 Hz
최대 소비 전력	2500 VA 이하	3750 VA 이하	5000 VA 이하	6000 VA 이하	5000 VA 이하
최대 입력 전류 (200 Vac)	15 A	22.5 A	30 A	35 A	30 A
유효·피상·무효전력 측정 오차 가산	2 W / VA / VAR	3 W / VA / VAR	4 W / VA / VAR	5 W / VA / VAR	4 W / VA / VAR
전류 측정 풀스케일 (100 V / 200 V 범위)	20 A / 10 A	30 A / 15 A	40 A / 20 A	50 A / 25 A	40 A / 20 A
전류 rms 정확도 가산 (45–65 Hz, DC)	0.1 A / 0.05 A	0.15 A / 0.08 A	0.2 A / 0.1 A	0.25 A / 0.13 A	0.2 A / 0.1 A
전류 rms 정확도 가산 (그 외 주파수)	0.2 A / 0.1 A	0.3 A / 0.15 A	0.4 A / 0.2 A	0.5 A / 0.25 A	0.4 A / 0.2 A
전류 피크 정확도 가산	0.5 A / 0.25 A	0.8 A / 0.4 A	1 A / 0.5 A	1.3 A / 0.65 A	1 A / 0.5 A

시리즈 공통 사양

항목	사양
AC 출력 전압	0.0–200.0 V / 0.0–400.0 V, 분해능 0.1 V, 정확도 ±(설정의 1 % + 1 V / 2 V) (20–200 V / 40–400 V 구간, 45–65 Hz, 무부하, 23 ±5 °C)
DC 출력 전압	-285 ~ +285 V / -570 ~ +570 V, 분해능 0.1 V, 정확도 ±(설정의 1 % + 1 V / 2 V)
DC 상승·하강 시간	100 µs 이하
출력 모드	AC, DC, AC+DC 등 9가지
출력 주파수 (AC+DC 모드)	1 Hz부터
주파수 분해능	0.01 Hz (1.00–99.99 Hz), 0.1 Hz (100.0–999.9 Hz), 1 Hz (1000–5000 Hz)
출력 위상 / On 위상각	단상 2선 / 0–359 °, 분해능 1 °
부하 역률	0–1 (진상 또는 지상)
효율	80 % 이상
응답 시간	100 µs typ. (부하 전류 스텝 변화 기준)
레귤레이션	라인 0.2 % 이하, 부하 0.5 % 이하 (0–100 %)
리플 노이즈	1 Vrms / 2 Vrms typ.
DC 오프셋	±20 mV 이내 typ.
DC 설정 안정도 / 온도 계수	설정의 0.02 % (23 ±5 °C) / ±0.005 %
출력 전압 파형 왜곡 (THD)	50/60 Hz 기본파에서 0.2 % 미만
고조파 측정 정확도 (전압)	20차 이하 ±(0.2 % + 0.5 V / 1 V), 20–100차 ±(0.3 % + 0.5 V / 1 V)
측정 항목	Vrms, Vavg, Vpeak, Irms, Iavg, Ipeak, IpkH, P, S, Q, PF, CF, 고조파
부하 역률 / 크레스트 팩터 측정	0.000–1.000 (분해능 0.001) / 0.00–50.00 (분해능 0.01)
전압 측정 정확도	45–65 Hz와 DC ±(0.5 % + 0.5 V / 1 V), 그 외 주파수 ±(0.7 % + 1 V / 2 V)
시퀀스	세트당 0–999단계, 단계 시간 0.0001–999.9999 s, 시뮬레이션 10세트
임의 파형	파형 길이 4096 워드, 비휘발 253개 저장
설정 메모리	기본 설정 10개 저장·불러오기 (키 0–9)
기능	THD 측정, 원격 센싱, ISO-16750-2 사전 설정 파형
보호 기능	V-Limit, Ipeak-Limit, F-Limit, UVP, OVP, OCP, OTP, OPP, 팬 고장, AC 고장 경보, 뒷면 소켓 15 A 초과 시 차단
입력 전원	단상 2선 200–240 Vac (180–264 Vac), 47–63 Hz, 역률 0.95 typ.
디스플레이	4.3 in TFT-LCD
인터페이스	USB (Type A 호스트, Type B 슬레이브, USB 2.0, USB-CDC), LAN, RS-232C, GPIB, EXT 제어 입출력, 내장 웹 서버
명령어 규격	SCPI-1993, IEEE 488.2
외형 치수 (W×H×D) / 중량	430 × 176 × 530 mm (돌출부 제외) / 약 25 kg
동작 / 보관 온도	0 ~ 40 °C / -10 ~ 70 °C
동작 / 보관 습도	20–80 % RH (결로 없음) / 90 % RH 이하 (결로 없음)
동작 고도	2000 m 이하
내전압 / 절연 저항	1500 Vac 1분 / 1000 Vdc에서 30 MΩ 이상
안전 · EMC	과전압 범주 II (실내용), EN 61010-1 / EN 61326-1, EN 55011 Class A

활용 분야

AC·DC 입력 조건을
시험하는 현장

온보드 충전기 — 입력 전원 전압과 주파수 조건을 바꿔 가며 충전기의 입력 특성을 시험합니다.
서버 전원 · UPS — 입력 전원 이상 시 절체 동작과 출력 유지 시간을 확인합니다.
LED 모듈 — 전압과 주파수를 단계적으로 바꿔 구동 회로의 동작 범위를 점검합니다.
AC 모터 · 팬 — 전원 조건에 따른 기동과 회전 동작을 시험합니다.
전자부품 개발 — 여러 전원 조건에서 설계 여유를 검증합니다.

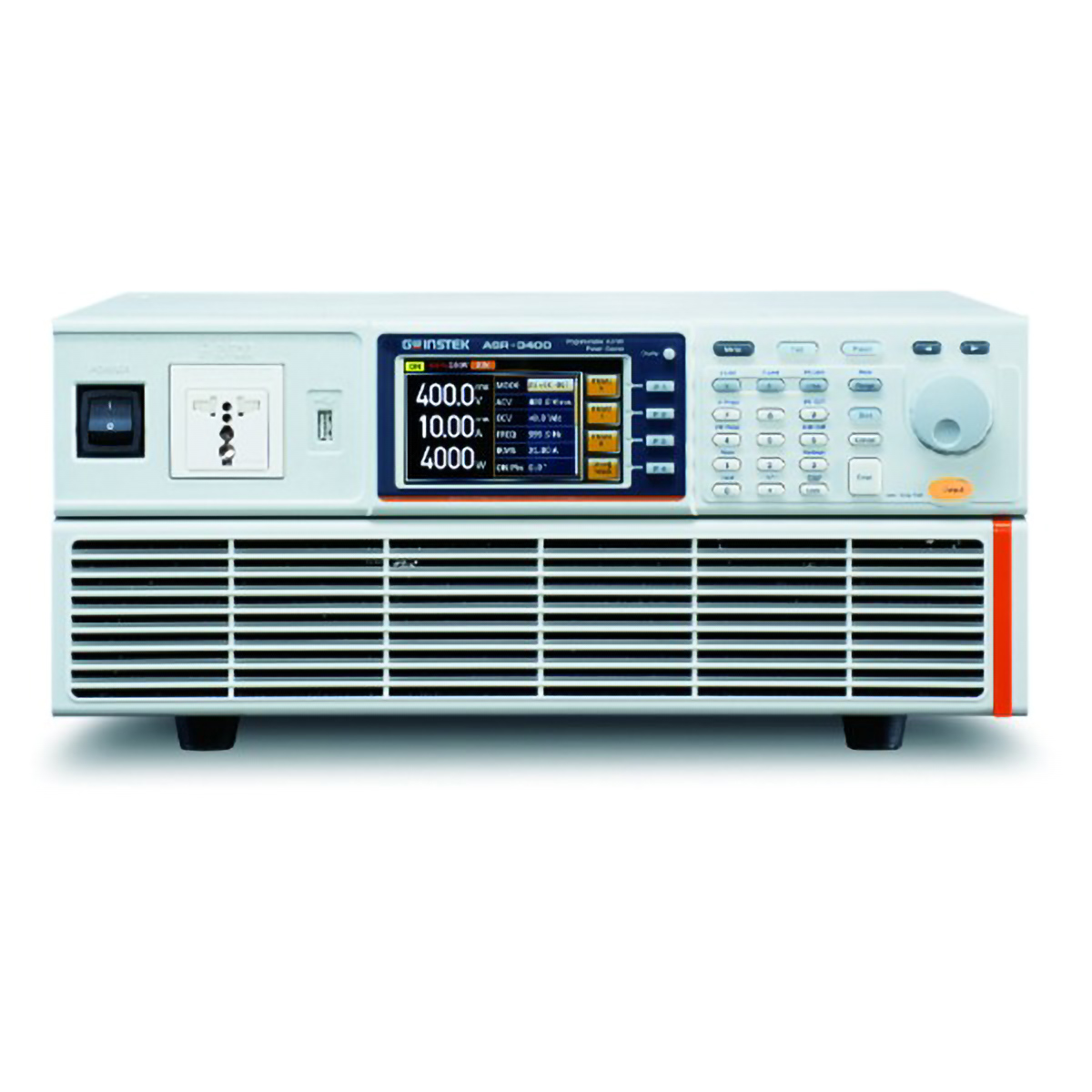

키패드와 다이얼, 출력 콘센트가 보이는 전면

선택 가이드

출력 용량과 주파수로 고르는
ASR-3000 모델

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
2~3 kVA 급 부품과 모듈을 시험할 때	ASR-3200 · ASR-3300	100 V 범위 20 A와 30 A를 출력하며 소비 전력과 입력 전류가 낮습니다.
4~5 kVA 급 기기를 시험할 때	ASR-3400 · ASR-3500	100 V 범위 40 A와 50 A, 피크 전류 240 A와 300 A를 갖춥니다.
1000 Hz를 넘는 고주파 전원이 필요할 때	ASR-3400HF	출력 주파수가 5000 Hz까지 올라가는 4000 VA 모델입니다.
3상 출력과 4.5 · 6 kVA 용량이 필요할 때	ASR-6000	3상 출력과 병렬 확장을 지원하는 SiC 기반 4U 모델입니다.
저잡음 리니어 출력으로 500~3000 VA를 시험할 때	APS-7000	리니어 방식으로 THD가 낮고 역전류를 흡수합니다.

구성·옵션

모델 구성과
별매 케이블·옵션

구분	품명	품번
본체	2 kVA 프로그래머블 AC/DC 전원	ASR-3200
본체	3 kVA 프로그래머블 AC/DC 전원	ASR-3300
본체	4 kVA 프로그래머블 AC/DC 전원	ASR-3400
본체	4 kVA · 5 kHz	ASR-3400HF
본체	5 kVA 프로그래머블 AC/DC 전원	ASR-3500
기본 포함	USB 케이블	GTL-246
기본 포함	랙 마운트 어댑터 (EIA)	GRA-442-E
별매 옵션	전원 코드 3 m · 북미형	GPW-005
별매 옵션	전원 코드 3 m · VDE	GPW-006
별매 옵션	전원 코드 3 m · PSE	GPW-007
별매 옵션	랙 마운트 어댑터 (JIS)	GRA-442-J
별매 옵션	출력 배선 (10 AWG 50 A · 센싱 16 AWG 20 A)	GTL-137
별매 옵션	RS-232C 케이블 약 2 m	GTL-232
별매 옵션	GPIB 케이블 약 2 m	GTL-248
별매 옵션	외부 3상 제어 유닛	ASR-002
별매 옵션	공기 흡입 필터	APS-008

ASR-3000과 함께 보는
AC/DC 전원

ASR-3000과 ASR-6000은 어떻게 골라야 합니까?
2~5 kVA 범위의 단상 시험에는 ASR-3000을, 4.5 · 6 kVA 용량과 3상 출력이 필요하면 ASR-6000을 선택합니다. ASR-6000은 병렬 랙 구성으로 용량을 늘리는 4U 모델입니다.
ASR-3000은 DC 출력도 사용할 수 있습니까?
네, DC 0 ~ ±570 V를 출력하며 AC+DC 모드도 지원합니다. DC 상승·하강 시간이 100 µs 이하라 전압 스텝 시험에도 사용할 수 있습니다.
ASR-3000은 원격 제어를 어떤 인터페이스로 할 수 있습니까?
USB, LAN, RS-232C, GPIB가 기본이며, 내장 웹 서버로 브라우저에서도 접속할 수 있습니다. 명령어는 SCPI-1993 규격을 따르므로 기존 시험 자동화 프로그램에 연결할 수 있습니다.
ASR-3000을 랙에 설치하려면 무엇이 필요합니까?
EIA 규격 어댑터 GRA-442-E가 기본 포함이므로 EIA 랙에는 별도 구매 없이 설치할 수 있습니다. 일본 JIS 규격 랙에는 GRA-442-J를 별매로 추가하세요.
