GW Instek APS-7000E는 APS-7050E 500 VA와 APS-7100E 1 kVA 두 모델로 0~155 Vrms와 0~310 Vrms, 45~500 Hz 교류를 출력하는 프로그래머블 리니어 AC 전원(교류 전원 공급기)입니다. 가전·LED 제품의 입력 전원 시험에 THD 0.5 % 이하의 왜곡 적은 파형을 공급합니다.
리니어 증폭 방식이라 스위칭 노이즈가 없고, 응답 시간은 100 µs 미만, 라인 레귤레이션은 풀스케일의 0.1 %입니다. 전압·전류·전력·주파수·역률 측정 기능을 내장한 이 전원은 (주)테솔이 국내에 공식 공급합니다.

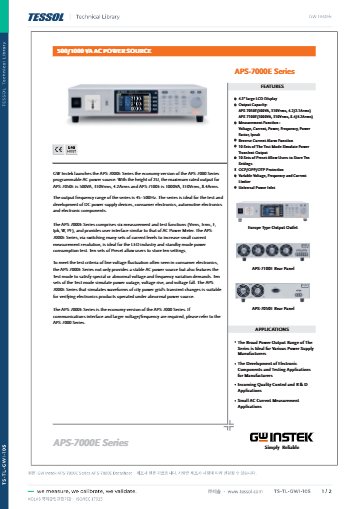

특징
리니어 출력과
시험 기능 구성
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| THD 0.5 % 이하 리니어 출력 | 왜곡이 작은 정현파로 시험하므로 전원 품질이 시험 대상 기기의 측정값에 미치는 영향이 줄어듭니다. |
| 시험 모드 10세트 | 과도 상태를 모의하는 단계별 시나리오를 저장해 반복 시험 조건을 동일하게 재현합니다. |
| 정전·전압 상승·강하 파형 생성 | 순간 정전과 전압 변동을 빠르게 생성해 전원 교란에 대한 기기의 반응을 점검합니다. |
| 프리셋 메모리 10개 | 자주 사용하는 전압·주파수 조합을 저장해 시험 준비 시간을 줄입니다. |
| 전압·전류·전력·주파수·역률 측정 | 출력과 부하 상태를 같은 화면에서 확인해 별도 전력계 없이 소비 전력을 기록합니다. |
| 과전류·과전력·과열 보호와 알람 | 부하에 이상이 생기면 출력을 제한해 시험 대상과 전원의 손상을 막습니다. |

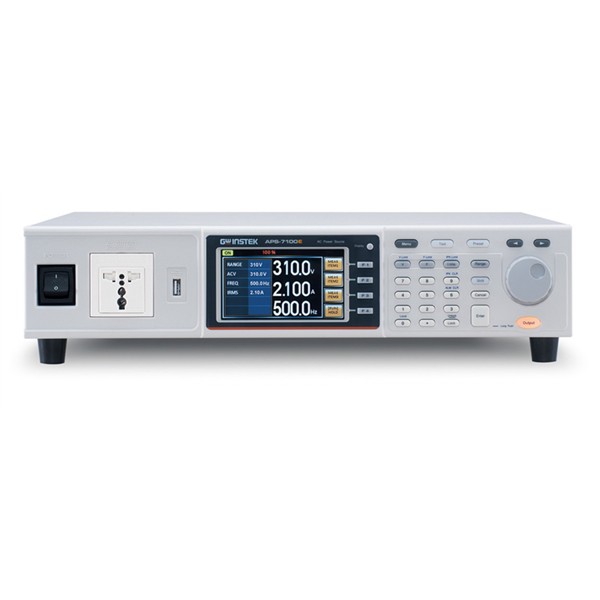

컬러 화면과 키패드, 콘센트가 있는 AC 전원공급기 전면
출력 범위
전압 범위별
공급 전류와 피크 전류
출력 범위는 0~155 Vrms와 0~310 Vrms 두 가지이며, 자동 범위도 선택할 수 있습니다. 같은 용량이라도 높은 전압 범위에서는 공급 전류가 절반으로 줄어듭니다. APS-7050E는 155 V 범위에서 4.2 A, 310 V 범위에서 2.1 A이고, APS-7100E는 각각 8.4 A와 4.2 A입니다.
피크 전류는 APS-7050E가 16.8 A와 8.4 A, APS-7100E가 33.6 A와 16.8 A까지 공급합니다. 기동 시 돌입 전류가 큰 모터나 스위칭 전원은 실효 전류가 아니라 피크 전류의 여유를 기준으로 모델을 선택하세요.
시험 모드로 구성하는 전원 교란
시험 모드는 단계별 시간(0.01~999.99초)마다 출력 범위와 주파수를 일정하게 유지하거나 선형으로 변화시킵니다. 이렇게 구성한 단계를 최대 10세트까지 저장해 정전과 전압 강하 같은 시나리오를 반복 실행합니다.
사양
모델 비교와
공통 출력 사양
| 항목 | APS-7050E | APS-7100E |
|---|---|---|
| 출력 용량 | 500 VA | 1000 VA |
| 최대 전류 (rms) 0~155 V | 4.2 A | 8.4 A |
| 최대 전류 (rms) 0~310 V | 2.1 A | 4.2 A |
| 최대 전류 (peak) 0~155 V | 16.8 A | 33.6 A |
| 최대 전류 (peak) 0~310 V | 8.4 A | 16.8 A |
| AC 입력 최대 전류 | 16 A (115 V) / 8 A (230 V) | 32 A (115 V) / 16 A (230 V) |
| 외형 치수 (W×H×D) | 430 × 88 × 400 mm | 430 × 88 × 560 mm |
| 무게 | 약 24 kg | 약 38 kg |
시리즈 공통 사양
| 항목 | 사양 |
|---|---|
| 출력 전압 범위 | 0 ~ 155 Vrms, 0 ~ 310 Vrms, 자동 범위 |
| 출력 주파수 | 45.00 ~ 500.0 Hz, 정확도 설정의 ±0.02 % |
| THD | 0.5 % 이하 (45 ~ 500 Hz, 저항 부하) |
| 라인 레귤레이션 / 부하 레귤레이션 | 풀스케일의 0.1 % / 0.3 % |
| 응답 시간 | 100 µs 미만 |
| 역전류 | 최대 rms 전류의 30 % 연속, 100 %는 최대 3분 |
| 전압 설정 분해능 | 0.01 V (0 ~ 99.99 Vrms), 0.1 V (100 ~ 310 Vrms) |
| 전압 설정 정확도 | ±(설정값의 0.5 % + 2 카운트) |
| 주파수 설정 분해능 | 0.01 Hz (45.00 ~ 99.99 Hz), 0.1 Hz (100 ~ 500 Hz) |
| 전압 측정 (rms) | 범위 0.20 ~ 38.75 V / 38.76 ~ 77.50 V / 77.51 ~ 155.0 V / 155.1 ~ 310.0 V, 분해능 0.01 V (99.99 V 이하)·0.1 V (100 V 이상), 정확도 ±(읽음값의 0.5 % + 2 카운트) |
| 주파수 측정 | 45 ~ 500 Hz, 분해능 0.01 Hz·0.1 Hz, 정확도 ±0.1 Hz |
| 전류 측정 (rms) | 범위 2.00 ~ 70.00 mA / 60.0 ~ 350.0 mA / 0.300 ~ 3.500 A / 3.00 ~ 17.50 A, 분해능 0.01 mA / 0.1 mA / 0.001 A / 0.01 A, 정확도 ±(0.6 % + 5 카운트) 2 ~ 350 mA, ±(0.5 % + 5 카운트) 0.35 ~ 3.5 A, ±(0.5 % + 3 카운트) 3.5 ~ 17.5 A |
| 전류 측정 (peak) | 0.0 ~ 70.0 A, 분해능 0.1 A, 정확도 ±(읽음값의 1 % + 1 카운트) |
| 전력 측정 (W) | 분해능 0.01 W / 0.1 W / 1 W, 정확도 ±(0.6 % + 5 카운트) 0.20 ~ 999.9 W, ±(0.6 % + 2 카운트) 1000 ~ 9999 W |
| 피상 전력 측정 (VA) | 분해능 0.01 VA / 0.1 VA / 1 VA, 정확도 ±(1 % + 7 카운트) 0.20 ~ 999.9 VA, ±(1 % + 5 카운트) 1000 ~ 9999 VA |
| 역률 측정 | 0.000 ~ 1.000, 분해능 0.001, 정확도 ±(읽음값의 2 % + 2 카운트) |
| 시험 기능 | 시험 모드 10세트 (메모리 키 0 ~ 9), 단계 시간 0.01 ~ 999.99초, 단계 동작 Constant · Keep · Linear Sweep, 설정 항목 출력 범위 · 주파수 · 파형(정현파만) |
| 프리셋 메모리 | 10개 |
| 제어판 모드 | 표준 · 간단 |
| 보호 기능 | OCP, OPP, OHP, Alarm |
| 표시 | 4.3인치 TFT LCD |
| 인터페이스 | USB 호스트 |
| AC 입력 | AC 115/230 V ±15 %, 47 ~ 63 Hz, 단상, 역률 0.7 (typ.) |
| 동작 환경 | 0 ~ 40 °C, 20 ~ 80 % RH (무응결) |
| 보관 환경 | −10 ~ 70 °C, 80 % RH 이하 (무응결) |
| 사양 조건 | 30분 예열, +20 ~ +30 °C (측정 정확도는 23 ±5 °C), ARB 모드에는 미적용 |

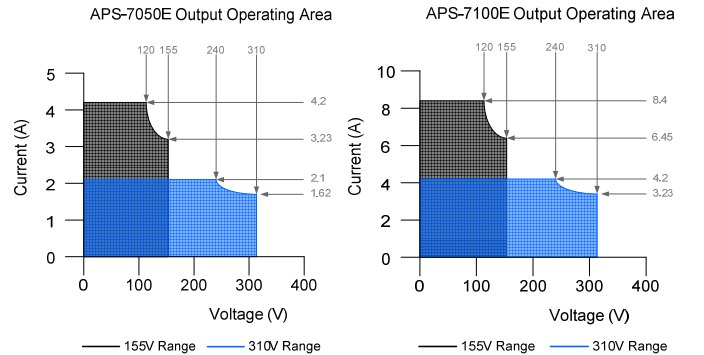

전압과 전류에 따른 출력 동작 영역 그래프
활용 분야
교류 전원 변동을
재현하는 시험
- 가전 입력 시험 — 출력 전압과 주파수를 단계별로 바꿔 정격 외 입력에서의 동작을 확인합니다.
- LED 제품 개발 — 전원 변동에 따른 구동 회로의 밝기와 깜빡임 특성을 비교합니다.
- 대기 전력 시험 — 깨끗한 파형을 공급하며 내장 전력 측정으로 소비 전력을 기록합니다.
- 전원 교란 시험 — 순간 정전과 전압 강하 시나리오를 저장해 반복 실행합니다.
선택 가이드
용량별
APS-7000E 모델 선택
| 시리즈 | 용량 | 출력 | 주파수 | 특징 |
|---|---|---|---|---|
| APS-7000E | 500 · 1000 VA | 0 ~ 155 / 0 ~ 310 Vrms | 45 ~ 500 Hz | 2U 리니어, 4.3인치 TFT |
| APS-7000 | 500 ~ 3000 VA | 0 ~ 155 / 0 ~ 310 Vrms (옵션 600 Vrms) | 45 ~ 500 Hz | 리니어, 시퀀스·시뮬레이션 |
| ASR-3000 | 2 ~ 5 kVA | AC 0 ~ 400 Vrms, DC 0 ~ ±570 V | 40 ~ 999.9 Hz (3400HF 5000 Hz) | AC/DC, 고조파 분석 |
| ASR-6000 | 4.5 · 6 kVA | AC 상전압 350 Vrms까지 | 15 ~ 2000 Hz | SiC, 4U, 병렬 36 kVA까지 |
구성·옵션
기본 구성과
랙 마운트 키트
| 구분 | 품번 | 내용 |
|---|---|---|
| 모델 | APS-7050E | 500 VA, 1채널 리니어 AC 전원 |
| 모델 | APS-7100E | 1 kVA, 1채널 리니어 AC 전원 |
| 기본 구성 | GTL-123 | 테스트 리드 1개 |
| 기본 구성 | — | 사용 설명서 CD, 전원 코드, 단자 덮개 세트 |
| 옵션 | GRA-423 | 랙 마운트 키트 |

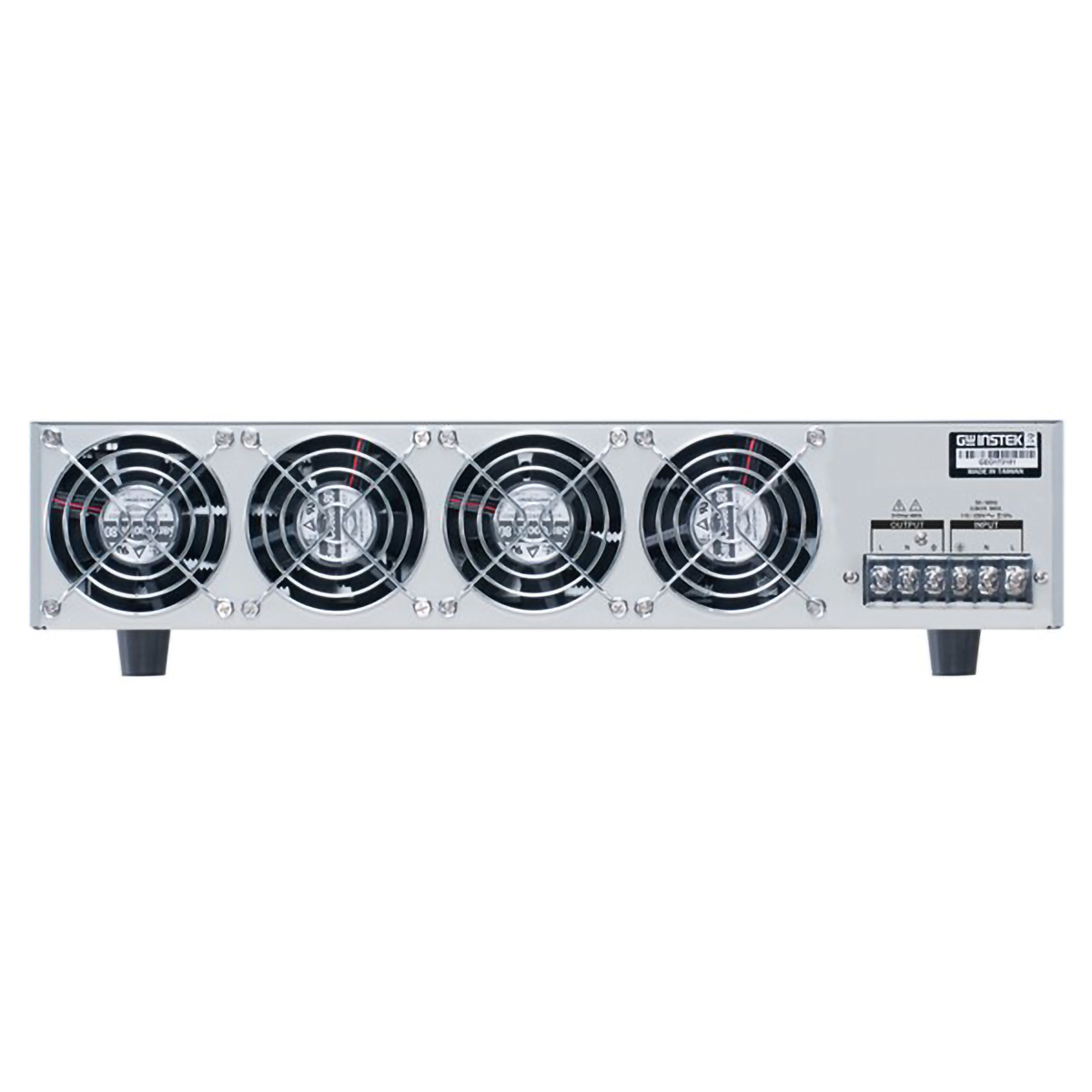

냉각 팬 네 개와 출력 단자대가 있는 후면
관련 제품
APS-7000E와 함께 보는
AC 전원 시리즈
- GW Instek APS-7000 시리즈 프로그래머블 리니어 AC 전원
- GW Instek ASR-3000 시리즈 프로그래머블 AC/DC 전원
- GW Instek ASR-6000 시리즈 고성능 AC/DC 전원 (4.5 kVA · 6 kVA)
APS-7000E와 APS-7000은 무엇이 다릅니까?
APS-7000E는 500 VA와 1 kVA 두 모델로 구성된 2U 시리즈이고, APS-7000은 500 VA부터 3000 VA까지의 용량을 갖췄습니다. 600 Vrms 출력은 APS-7000의 옵션(APS-003)으로만 지원합니다.
APS-7000E에서 돌입 전류가 큰 부하는 어떤 기준으로 모델을 고릅니까?
실효 전류가 아니라 피크 전류 용량을 기준으로 모델을 선택하세요. APS-7050E는 최대 16.8 A, APS-7100E는 최대 33.6 A의 피크 전류를 공급합니다.
APS-7000E 시험 모드에서는 무엇을 설정합니까?
단계 시간, 단계 동작(Constant, Keep, Linear Sweep), 출력 범위와 주파수를 설정합니다. 최대 10세트를 저장해 반복 실행합니다.
APS-7000E를 랙에 설치하려면 무엇이 필요합니까?
옵션인 GRA-423 랙 마운트 키트로 설치할 수 있습니다. 키트를 장착해도 높이는 2U 규격인 88 mm입니다.
