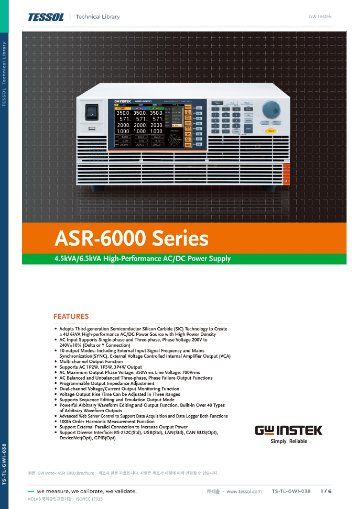

제품 자료: 카탈로그

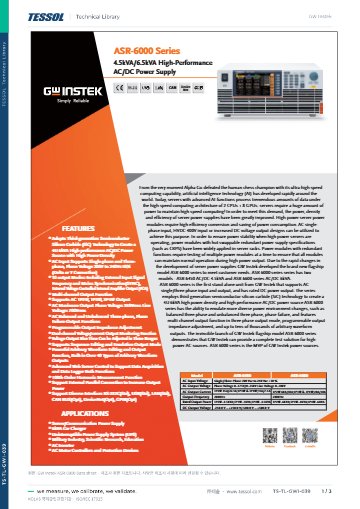

데이터시트

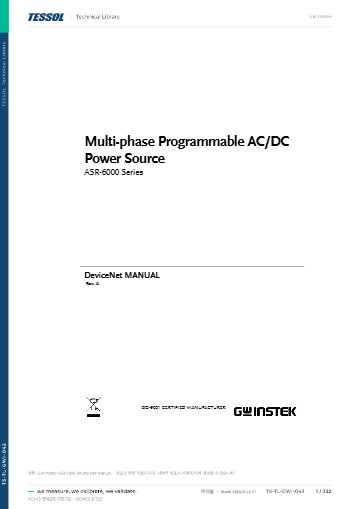

사용 설명서(영문)

사용 설명서(영문)

사용 설명서(영문)

종합 카달로그

제품문의 구매하기

불균형 3상 조건까지
재현하는 그리드 시뮬레이터

GW Instek ASR-6000 시리즈 고성능 AC/DC 전원

견적 받기

GW Instek ASR-6000 시리즈는 4.5 kVA(ASR-6450)와 6 kVA(ASR-6600)의 단상·3상 출력을 4U 크기 한 대로 공급하는 SiC 기반 고성능 AC/DC 전원(그리드 시뮬레이터)입니다. 전력망 조건 재현과 인버터·EV 충전기의 3상 입력 시험에 사용합니다.

AC 상전압은 350 Vrms까지 출력하고, 15–2000 Hz 주파수 범위에서 L1 · L2 · L3 위상각을 각각 설정하므로 불균형 3상과 입력 손실 같은 이상 상태를 재현합니다. 외부 병렬 연결로 36 kVA까지 확장할 수 있는 이 전원은 (주)테솔이 국내에 공식 공급합니다.

4.5 · 6 kVA

ASR-6450과 ASR-6600 용량

350 Vrms

AC 상전압 상한

36 kVA

병렬 랙 구성 최대 용량

10가지

출력 모드

특징

3상 재현과
병렬 확장 구성

핵심 특징	현장에서 달라지는 점
SiC 기반 전력 변환	3세대 SiC 소자를 적용한 고성능 AC/DC 전원으로, 4U 크기에서 6 kVA를 출력하므로 랙 공간을 적게 차지합니다.
균형·불균형 3상 출력	상마다 전압을 달리해 불균형 3상을 재현하므로 인버터와 3상 입력 기기의 결상 대응을 시험합니다.
L1 · L2 · L3 위상각 설정	상별 위상각을 각각 설정해 위상 오프셋 조건을 만들고, 3상 기기의 위상 이상 반응을 반복 시험합니다.
임의 파형 편집	40종 이상의 예제 파형을 불러와 수정하므로 실측 전력선 파형을 처음부터 입력하지 않고 재현합니다.
듀얼 모니터링과 고조파 측정	전압과 전류를 두 채널로 동시에 감시하고 고조파를 측정해 시험 중 파형 왜곡을 바로 판독합니다.
웹 서버와 데이터 로거	브라우저로 측정값을 확인하고 로거로 기록하므로 시험 이력을 그대로 보고서에 옮길 수 있습니다.

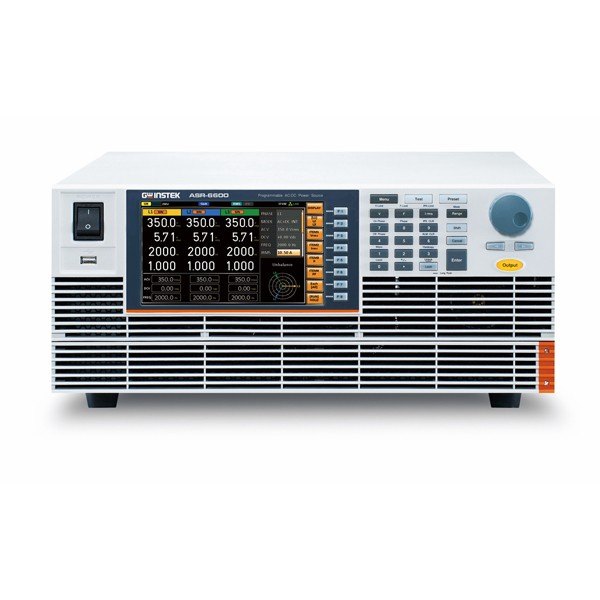

컬러 표시창과 키패드, 조작 다이얼이 있는 전원공급기 전면

출력 구성

단상·3상 출력 형태와
입력 전원 조건

출력 형태는 1P2W, 1P3W, 3P4W 중 시험 대상에 맞춰 선택합니다. 1P3W에서는 700 V(ASR-6600)까지 출력하며, 3P4W는 사인파에 한해 상전압 303.1 V(ASR-6450)와 606.2 V(ASR-6600)까지 출력합니다.

입력은 단상 또는 3상(Δ/Y) 200–240 Vac ±10 %이며, 최대 소비 전력은 ASR-6450이 6 kVA, ASR-6600이 8 kVA 이하입니다. 입력 배선 용량은 출력 용량이 아니라 이 소비 전력을 기준으로 정하세요.

외부 병렬 케이블로 용량 확장

병렬 운전은 외부 병렬 케이블(ASR-006)로 최대 4대까지 연결합니다. 6 kVA 모델 4대를 연결하면 24 kVA이고, 병렬 랙 구성은 36 kVA까지 확장할 수 있습니다. 병렬 랙 구성의 사양은 병렬 전용 자료에 별도로 정리되어 있습니다.

사용 방법

ASR-6000 그리드 시뮬레이터
원격 인터페이스 설정

ASR-6000 시리즈는 USB(CDC 또는 TMC), LAN, RS-232C가 기본이며 GPIB, CAN BUS, DeviceNet은 옵션 카드로 추가합니다. SCPI 명령과 내장 웹 서버로 원격 제어하고, ARB Tool for Excel로 임의 파형 데이터를 보냅니다.

소프트웨어·도구	하는 일
USB Driver	USB 연결용 PC 드라이버
LabVIEW Driver	LabVIEW 자동 시험 프로그램 작성
ARB Tool for Excel	Excel에서 최대 4096행 데이터를 USB로 전송
웹 서버(Advanced Web Server)	브라우저에서 제어와 데이터 수집

처음 연결하는 순서

순서	할 일
1	USB로 연결할 때는 메뉴의 4번 USB Device에서 CDC 또는 TMC 모드를 고르고 PC에 USB Driver를 설치합니다.
2	LAN은 메뉴의 3번 LAN에서 주소를 설정하세요. 소켓 포트는 5025로 고정입니다.
3	브라우저 주소창에 본체 IP를 입력해 웹 서버로 접속합니다.
4	터미널이나 VISA 도구에서 *IDN?을 보내 응답을 확인하세요.
5	원격 센싱, 출력 임피던스, 메모리 저장 같은 설정 명령을 보내 시험 조건을 맞춥니다.

ASR-6000 SCPI 명령 예시

명령	하는 일
*IDN?	장비 정보 조회(응답 예: GW-INSTEK, ASR-6XXX, GXXXXXXXX, XX.XX)
:MEAS:CONF:SENS 0	원격 센싱 끄기
:OUTP:IMP 0	출력 임피던스 기능 끄기
:DATA:SIM:REC 1	SIM1의 시뮬레이션 데이터 불러오기
:DATA:SEQ:CLE 1	Seq1 시퀀스 데이터 삭제
:MEMory:SAV 1	현재 설정을 메모리 M1에 저장

CAN BUS와 DeviceNet 명령은 별도 매뉴얼에 있습니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 Programming Manual을 함께 확인하세요.

ASR-6000의 소켓 포트는 5025로, ASR-3000(2268)과 다릅니다. 기존 시험 프로그램을 옮겨 쓸 때 포트 번호를 먼저 바꾸세요.

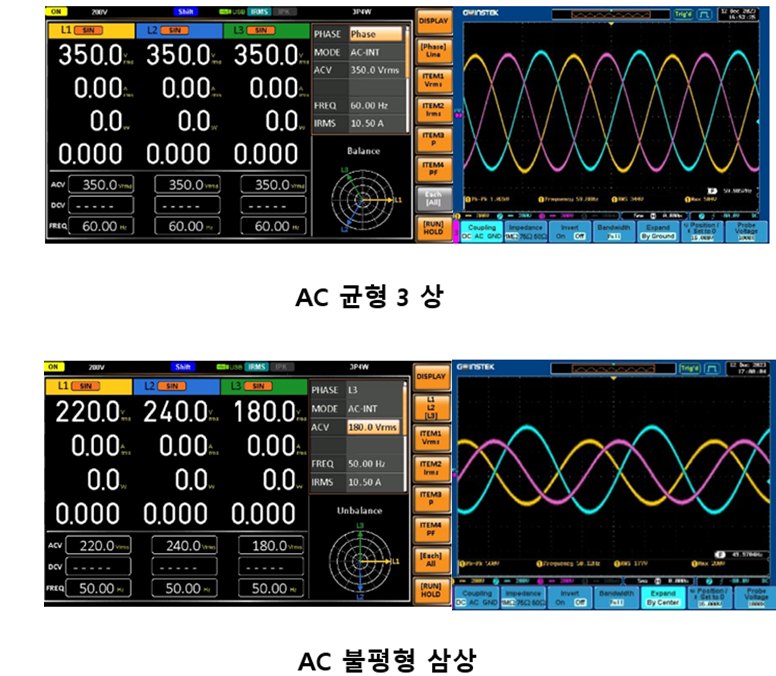

전원공급기의 3상 교류 출력 파형 표시 화면

사양

2개 모델 비교와
ASR-6000 공통 사양

항목	ASR-6450	ASR-6600
AC 출력 용량	4.5 kVA	6 kVA
DC 출력 용량	4.5 kW	6 kW
1P3W 정격	3 kVA	4 kVA
3P4W 정격	4.5 kVA	6 kVA
최대 소비 전력	6 kVA 이하	8 kVA 이하
단상 최대 전류 (100 V / 200 V 범위)	45 A / 22.5 A	60 A / 30 A
3상 상당 최대 전류	15 A / 7.5 A	20 A / 10 A
AC 상전압 범위 (사인·구형)	0.00–175.0 V / 0.0–350.0 V	0.00–175.0 V / 0.0–350.0 V
1P3W 상전압	0.00–350.0 V	0.00–700.0 V
3P4W 상전압 (사인파 한정)	0.00–303.1 V	0.00–606.2 V
삼각파·임의 파형 범위	0.00–500.0 Vpp	0.00–1000 Vpp
DC 최대 전류	45 A / 22.5 A	60 A / 30 A

시리즈 공통 사양

항목	사양
입력	단상 또는 3상(Δ/Y) 200–240 Vac ±10 % 상전압 (Δ는 선간, Y는 상 기준), 47–63 Hz
입력 역률 / 효율	0.95 이상 typ. / 80 % 이상
AC 선전압	700 Vrms
AC 전압 정확도	±(설정의 0.3 % + 0.5 V / 1 V) (10–175 V / 20–350 V 구간, 45–65 Hz, 무부하, 23 ±5 °C)
AC 주파수	AC 모드 15.00–2000.0 Hz, AC+DC 모드 1.00–2000.0 Hz
주파수 분해능 / 정확도 / 안정도	0.01 Hz, 0.1 Hz / 설정의 ±0.01 % / ±0.005 %
피크 전류	최대 rms 전류의 4배
부하 역률	0–1 (진상 또는 지상, 45–65 Hz)
출력 모드	SYNC, 외부 VCA 등 10가지, 프로그래머블 출력 임피던스
출력 형태	1P2W, 1P3W, 3P4W (플로팅 출력, N 단자 접지 가능)
3상 위상각	L1 · L2 · L3 개별 설정, L2 · L3 0.0–359.9 ° (분해능 0.1 °), 정확도 ±1.0 ° (45–65 Hz) / ±2.0 ° (15–2000 Hz)
출력 On/Off 위상	0.0–359.9 ° (0.1 °: 1–500 Hz, 1 °: 500–2000 Hz)
DC 출력 (단상 한정)	-250.0 ~ +250.0 V / -500.0 ~ +500.0 V, 분해능 0.01 V / 0.1 V, 정확도 ±(설정의 0.3 % + 0.3 V / 0.6 V)
DC 응답 시간	Fast 50 µs / Middle 100 µs / Slow 300 µs typ.
DC 오프셋	±20 mV typ.
부하 레귤레이션	45–65 Hz ±0.1 V / ±0.2 V, 그 외 주파수 ±0.5 V / ±1.0 V
라인 레귤레이션	±0.1 % 이하 (상전압)
리플 노이즈 (DC)	0.5 Vrms / 1 Vrms typ.
AC 왜곡	0.3 % 미만 (1–100 Hz), 0.5 % 미만 (100.1–500 Hz), 1 % 미만 (500.1–2000 Hz)
전압 측정 정확도	rms 45–65 Hz와 DC ±(판독값의 0.5 % + 0.5 V / 1 V), 15–2000 Hz ±(0.7 % + 1 V / 2 V)
전류 측정 정확도 (rms, 단상)	45–65 Hz와 DC ±(판독값의 0.5 % + 0.1 A / 0.05 A), 15–2000 Hz ±(0.7 % + 0.2 A / 0.1 A)
전류 측정 정확도 (rms, 3상)	45–65 Hz ±(판독값의 0.5 % + 0.05 A / 0.03 A), 15–2000 Hz ±(0.7 % + 0.1 A / 0.05 A)
전력 측정 정확도 (단상)	유효 ±(1 % + 3 W), 피상 ±(2 % + 6 VA), 무효 ±(2 % + 6 VAR)
전력 측정 정확도 (3상)	유효 ±(1 % + 1 W), 피상 ±(2 % + 2 VA), 무효 ±(2 % + 2 VAR)
역률 측정	0.000–1.000, 분해능 0.001
고조파 측정	100차까지 (AC-INT, 50/60 Hz 한정), 전압 20차 이하 ±(0.2 % + 0.5 V / 1 V), 20–100차 ±(0.3 % + 0.5 V / 1 V)
임의 파형	40종 이상 내장·편집 가능, 파형 길이 4096 워드, 진폭 분해능 16 비트, 비휘발 253개 저장
설정 메모리	기본 설정 10개 저장·불러오기
보호 기능	UVP, OVP, OCP, OTP, OPP, 팬 고장, 피크·rms 전류 제한
병렬 운전	최대 4대, 병렬 랙 구성 최대 36 kVA
디스플레이	7 in TFT-LCD
인터페이스	기본 USB (Type A 호스트, Type B 슬레이브), LAN, RS-232C / 옵션 GPIB, CAN BUS, DeviceNet
기타 입출력	외부 신호 입력, 외부 제어 입출력, V/I 모니터 출력, 웹 서버, 데이터 로거, 듀얼 모니터링
명령어 규격	SCPI-1993, IEEE 488.2
외형 치수 (W×H×D) / 중량	430 × 176 × 590 mm (돌출부 제외) / 약 40 kg
동작 / 보관 온도	0 ~ 40 °C / -10 ~ 70 °C
동작 / 보관 습도	20–80 % RH (결로 없음) / 90 % RH 이하 (결로 없음)
동작 고도	2000 m 이하
절연 저항 / 내전압	DC 500 V에서 30 MΩ 이상 / AC 1500 V 또는 DC 2130 V 1분
안전 · EMC	과전압 범주 II (실내용), EN 61010-1 / EN 61326-1 Class A

활용 분야

3상 전력 조건을
재현하는 현장

그리드 시뮬레이션 — 전력망의 전압과 주파수 변화를 3상으로 재현합니다.
인버터 시험 — 3상 입력 조건에서 인버터의 동작과 보호 기능을 확인합니다.
EV 충전기 시험 — 충전기 입력 전압과 주파수 조건을 바꿔 가며 시험합니다.
3상 입력 기기 — 불균형 3상과 입력 손실을 재현해 결상 대응을 점검합니다.

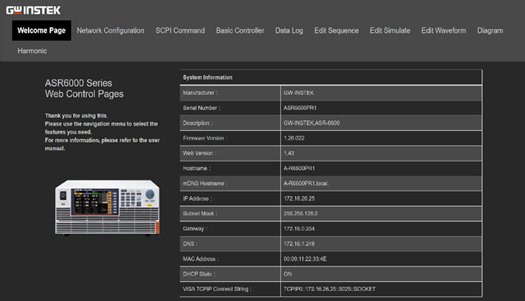

전원공급기의 웹 제어 페이지 화면

선택 가이드

용량과 3상 조건별
ASR-6000 선택

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
3상 시험 용량이 4.5 kVA 이하일 때	ASR-6450	입력 최대 소비 전력이 6 kVA로 낮아 배선 용량을 줄입니다.
6 kVA 3상 출력이나 1P3W 4 kVA가 필요할 때	ASR-6600	상전압 700 V(1P3W)와 단상 60 A를 출력합니다.
단상 2~5 kVA와 DC 출력을 시험할 때	ASR-3000	AC 0–400 Vrms와 DC 0 ~ ±570 V를 2 ~ 5 kVA 5개 모델로 갖춥니다.
저잡음 리니어 출력으로 소용량 시험을 할 때	APS-7000	리니어 방식으로 THD가 낮은 500~3000 VA 모델입니다.

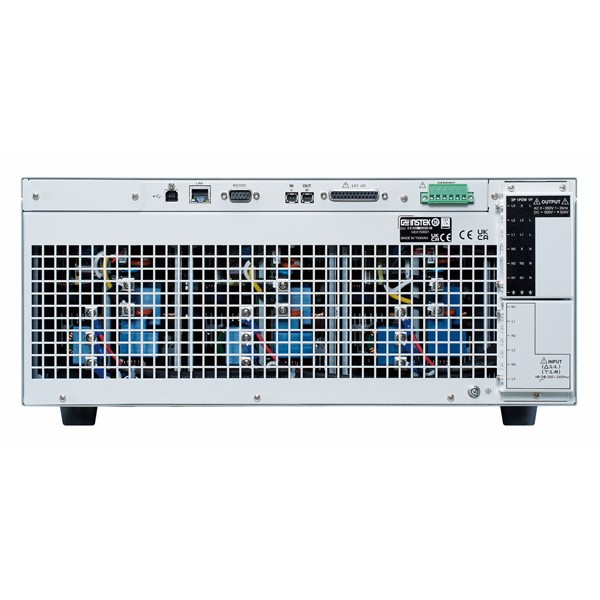

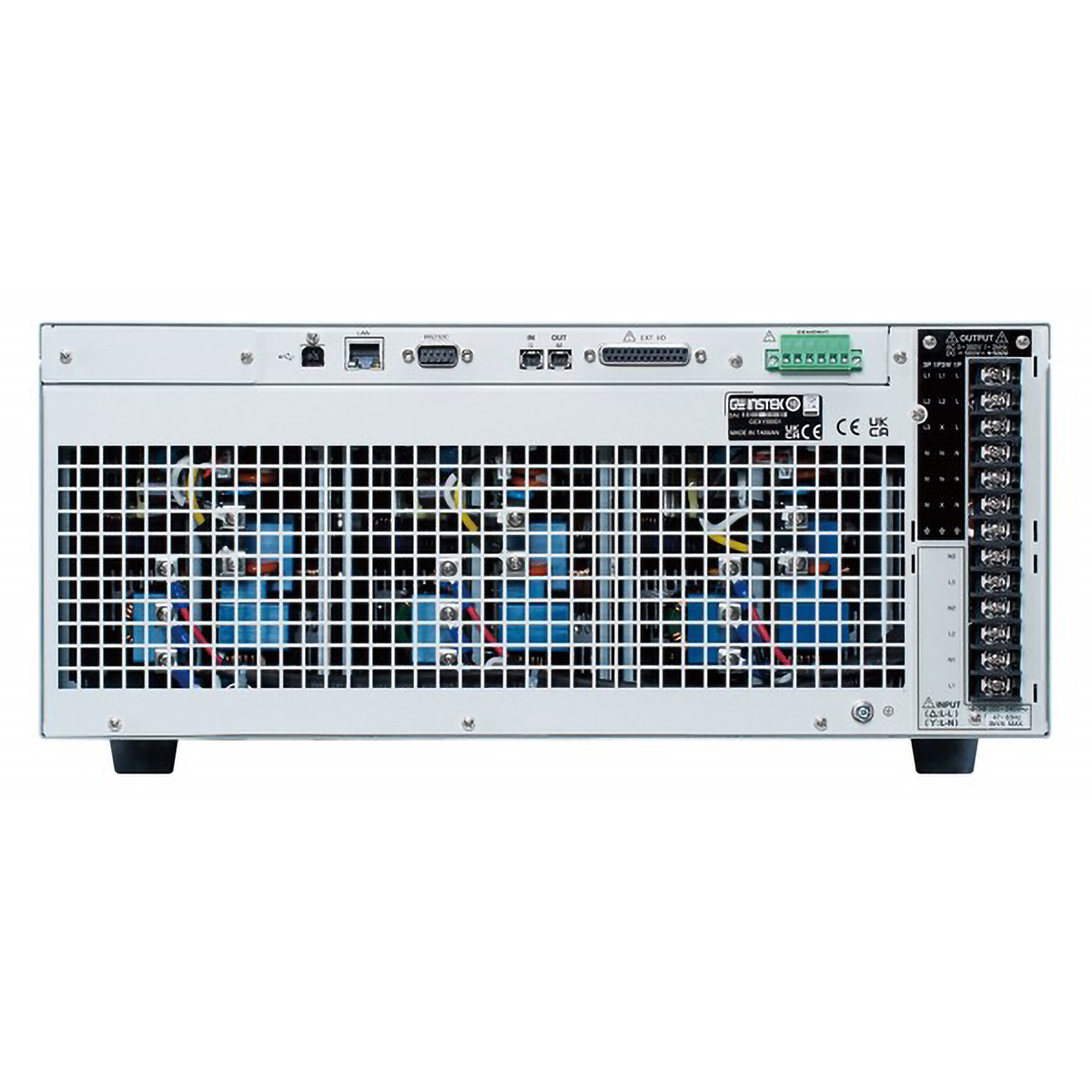

방열 그릴과 단자가 있는 전원공급기 후면

구성·옵션

본체 구성과
별매 인터페이스·전원 코드

구분	품명	품번
본체	4.5 kVA (1P3W 3 kVA · 3P4W 4.5 kVA)	ASR-6450
본체	6 kVA (1P3W 4 kVA · 3P4W 6 kVA)	ASR-6600
기본 포함	랙 마운트 어댑터 (EIA)	GRA-451-E
기본 포함	USB 케이블 약 1.2 m	-
기본 포함	3상 입력용 구리판, 단상 · Y 입력용 구리판, 1P 출력용 구리판	-
별매 옵션	GPIB 인터페이스 카드	ASR-003
별매 옵션	DeviceNet 인터페이스 카드	ASR-004
별매 옵션	CAN BUS 인터페이스 카드	ASR-005
별매 옵션	외부 병렬 케이블	ASR-006
별매 옵션	랙 마운트 어댑터 (JIS)	GRA-451-J
별매 옵션	6RV3 전원 코드	GPW-008
별매 옵션	6RVV3 전원 코드	GPW-009
별매 옵션	6RVT3 전원 코드	GPW-010
별매 옵션	6RV5 전원 코드 · UL	GPW-011
별매 옵션	6RVV5 전원 코드 · VDE	GPW-012
별매 옵션	6RVT5 전원 코드 · PSE	GPW-013
별매 옵션	6RV4 전원 코드 · UL	GPW-014
별매 옵션	6RVV4 전원 코드 · VDE	GPW-015
별매 옵션	6RVT4 전원 코드 · PSE	GPW-016

ASR-6000과 함께 보는
프로그래머블 전원

ASR-3000과는 무엇이 다릅니까?
ASR-6000은 SiC 기반 4U 모델로 3상 출력과 더 큰 용량을 지원합니다. 단상 2~5 kVA와 DC 출력 위주의 시험이라면 ASR-3000으로 충분합니다.
ASR-6000은 용량을 어떻게 늘릴 수 있습니까?
외부 병렬 케이블(ASR-006)로 본체를 연결해 늘릴 수 있으며, 병렬 랙 구성은 36 kVA까지 확장됩니다. 병렬 랙 구성의 상세 사양은 별도 병렬 전용 자료를 기준으로 검토하세요.
ASR-6000 설치에는 어떤 입력 전원이 필요합니까?
단상 또는 3상 200–240 Vac ±10 %를 연결합니다. 최대 소비 전력이 ASR-6450은 6 kVA, ASR-6600은 8 kVA 이하이므로 이 값을 기준으로 배선을 설계하세요.
ASR-6000은 CAN BUS나 DeviceNet 같은 필드버스 통신도 지원합니까?
옵션 카드로 지원합니다. CAN BUS(ASR-005), DeviceNet(ASR-004), GPIB(ASR-003)를 추가하며, RS-232C, USB, LAN은 기본으로 갖췄습니다.
