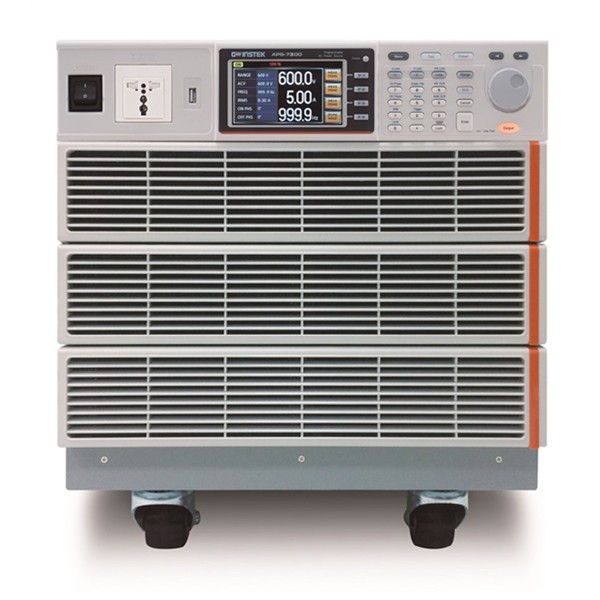

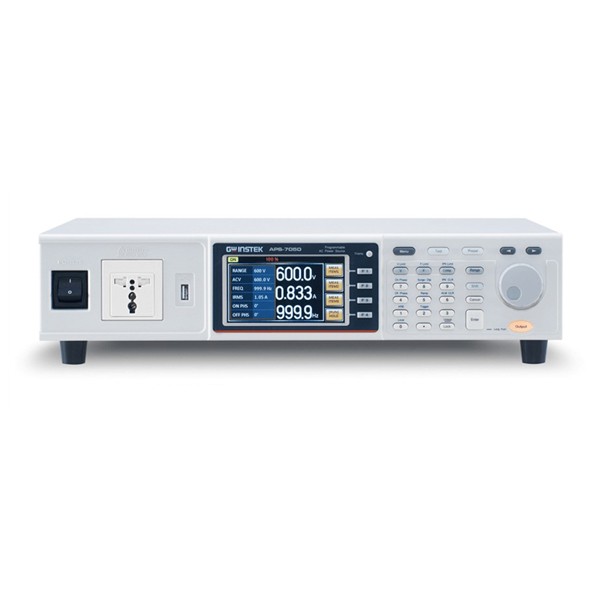

GW Instek APS-7000 시리즈는 0–155 Vrms와 0–310 Vrms 두 범위에서 45–500 Hz를 출력하는 500~3000 VA급 프로그래머블 리니어 AC 전원(AC 파워 소스)입니다. 항공·가전 장비의 입력 전원 교란 시험과 전압 변동 시험에 사용합니다.
리니어 증폭 방식이라 출력 파형의 THD가 0.5 % 이하로 낮고, 부하에서 되돌아오는 역전류를 내부에서 흡수하므로 별도의 소비용 저항이 필요하지 않습니다. 입력과 모의 AC 출력이 격리되어 시험 구성이 단순하며, 이 전원은 (주)테솔이 국내에 공식 공급합니다.
특징
교란 시험에 알맞은
리니어 AC 전원
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 리니어 출력 | 스위칭 노이즈가 섞이지 않아 피시험 장비의 입력 전압 파형이 깨끗하므로, 시험 결과의 차이를 전원 노이즈 탓으로 오해하는 일이 줄어듭니다. |
| 역전류 흡수와 경보 | 회생 부하를 연결해도 소비용 저항을 따로 준비하지 않으며, 역전류가 흐르면 경보가 울려 시험 중 이상 상황을 바로 알립니다. |
| 시퀀스·시뮬레이션 | 전원 장애와 전압 상승·하강을 스텝으로 구성해 두면 같은 시나리오를 매번 동일하게 반복하므로 개발 단계별 비교 시험이 쉽습니다. |
| 함수파형 모드 | 7가지 범주와 20,000가지 파형 조합으로 왜곡된 전압을 생성해 실제 전력선의 파형 이상을 시험실에서 재현합니다. |
| PASS/FAIL 판정 | 상한과 하한을 정해 두면 측정 후 합격 여부가 바로 표시되므로 반복 시험의 판독 시간이 줄어듭니다. |
| 패널 메모리 10세트 | 자주 사용하는 설정을 저장해 두고 시험 항목이 바뀔 때마다 불러오므로 재설정 실수가 줄어듭니다. |
시험 시나리오
시퀀스 모드로 구성하는
전원 이상 상태
시퀀스 하나는 최대 255스텝으로 구성하며, 각 스텝은 설정값 유지(Constant, Keep) 또는 직선 변화(Linear Sweep)로 동작합니다. 스텝마다 출력 범위, 주파수, 위상(On Phase, Off Phase)을 지정할 수 있습니다. 여기에 점프 횟수(0–255), 분기 2개, 트리거 출력을 조합하면 순간 정전이나 전압 강하 뒤 복귀 같은 시나리오를 만들 수 있습니다.
전압 강하 시험의 스텝 구성 예
정상 전압을 유지하는 스텝, 전압을 낮추는 스텝, 원래 전압으로 되돌리는 스텝을 차례로 연결하고, 스텝 시간은 0.01–999.99 s 범위에서 정합니다. 시퀀스 진행은 트리거 출력 신호로 다른 계측기에 전달되므로, 피시험 장비의 반응을 오실로스코프 파형과 같은 시점에 기록할 수 있습니다.

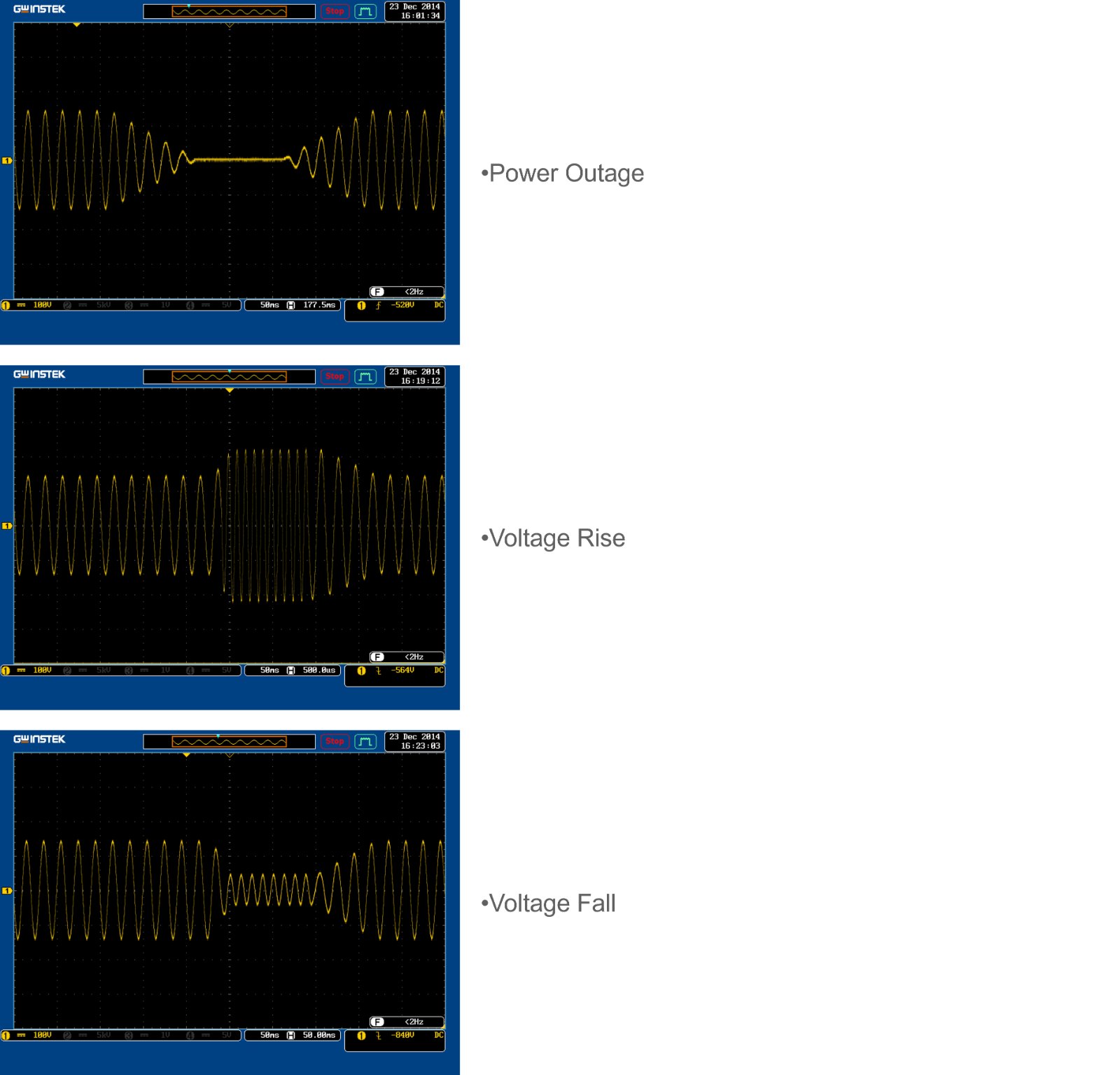

전원 차단과 전압 상승 하강 시뮬레이션 파형 예시
용량 선정
전류 한도에 따른
용량과 설치 공간

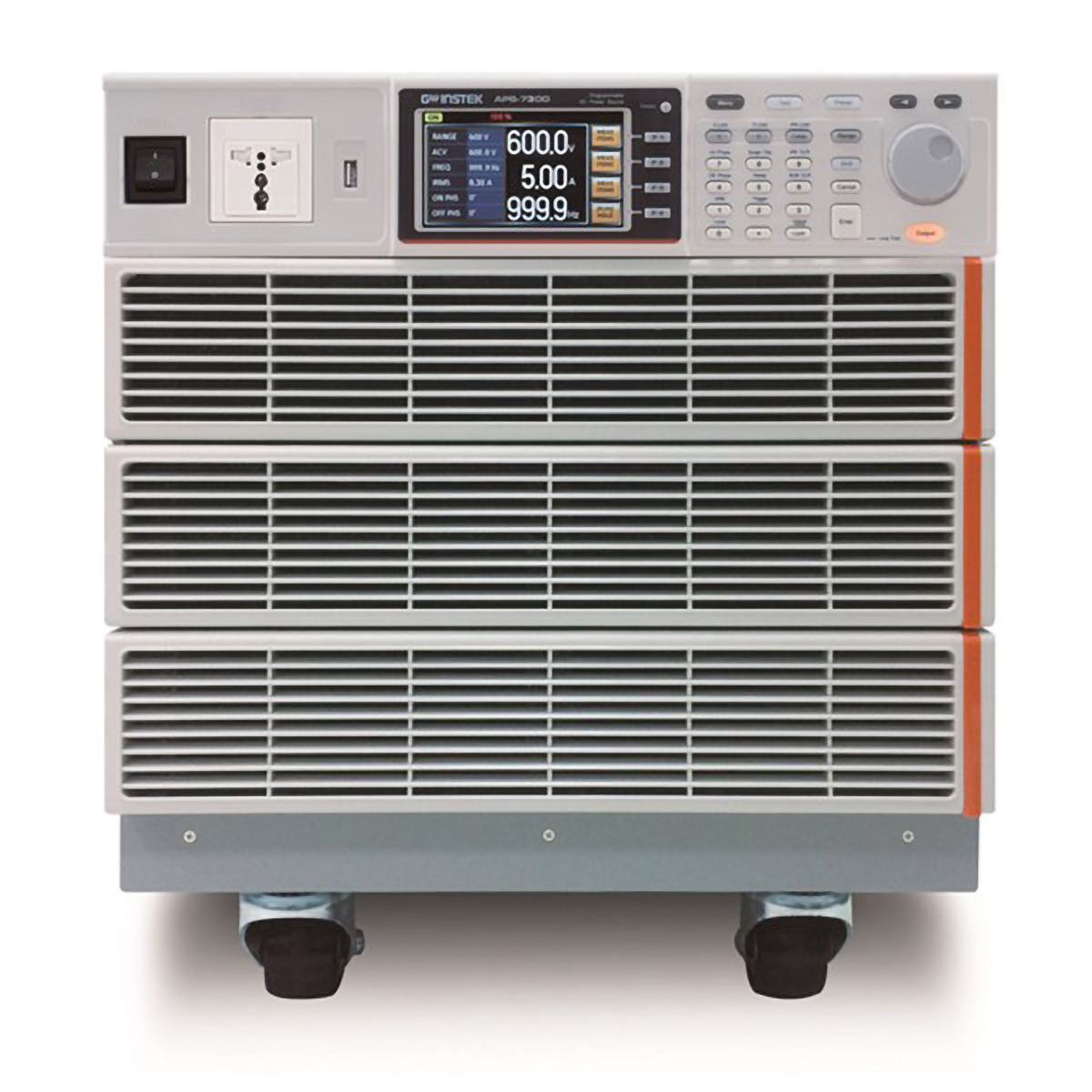

용량은 피시험 장비의 입력 전류를 기준으로 선정합니다. 최상위 모델 APS-7300은 0–155 Vrms 범위에서 25.2 A, 0–310 Vrms 범위에서 12.6 A를 연속으로 공급하며, 600 Vrms 확장 옵션(APS-003)을 장착하면 같은 모델에서 6.3 A까지 허용됩니다. 피크 전류는 rms 전류의 4배까지 흐르므로 기동 전류가 큰 모터나 전원 입력단의 충전 전류도 시험할 수 있습니다.
- 설치 폭: 전 모델 430 mm로 19 in 랙 규격이며, 모델별 랙 마운트 키트(GRA-423, GRA-429, GRA-430)를 별매로 선택할 수 있습니다.
- 높이와 중량: APS-7050은 88 mm에 24 kg, APS-7300은 400 mm에 128 kg이므로 대형 모델은 랙 하중과 바닥 하중을 먼저 검토하세요.
- 주변 환경: 동작 온도 0 ~ 40 °C, 습도 20–80 % RH(결로 없음) 조건에서 사용할 수 있습니다.

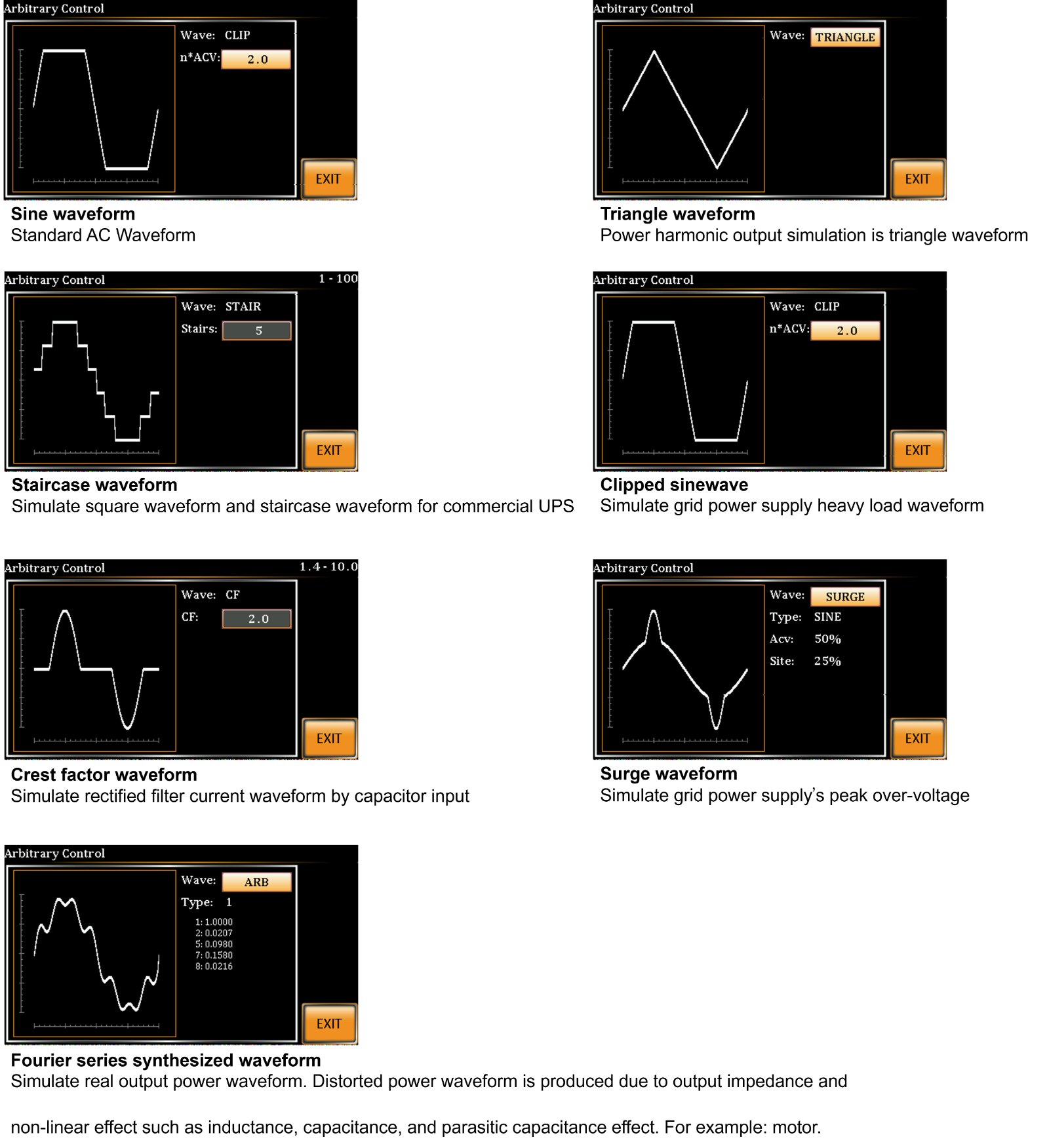

사인파, 삼각파 등 시뮬레이션 출력 파형 예시
사용 방법
APS-7000 AC 전원
PC 소프트웨어와 SCPI 제어
APS-7000 시리즈는 LAN과 USB 호스트가 기본이며, USB 디바이스는 APS-7200·7300에 기본이고 APS-7050·7100은 APS-002 카드로 RS-232 또는 USB CDC를 추가합니다. APS-7000 PC Software와 SCPI 명령으로 출력과 시퀀스를 제어하고, LAN 연결 시 웹 브라우저로도 접속합니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| APS-7000 PC Software | PC에서 본체 원격 제어(NI-VISA, .NET Framework 4.0 먼저 설치) |
| USB Driver (APS-7000) | USB CDC 연결용 PC 드라이버 |
| LabVIEW Driver | LabVIEW 2009/7.1/8.0용 자동 시험 프로그램 작성 |
| 웹 브라우저 | LAN으로 연결한 본체 IP에 접속해 원격 제어 |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | PC에 NI-VISA와 .NET Framework 4.0을 설치한 뒤 APS-7000 PC Software를 설치합니다. |
| 2 | USB로 연결할 때는 메뉴의 6번 항목 Rear USB에서 설정하고 PC에 USB Driver를 설치하세요. |
| 3 | LAN은 메뉴의 5번 항목 LAN에서 IP를 설정합니다. 소켓 포트는 2268로 고정입니다. |
| 4 | 브라우저 주소창에 본체 IP를 입력하면 웹 제어 화면에 접속할 수 있습니다. |
| 5 | *IDN?을 보내 모델과 펌웨어 응답을 확인한 뒤 측정·설정 명령을 보내세요. |
APS-7000 SCPI 명령 예시
| 명령 | 하는 일 |
|---|---|
| *IDN? | 장비 정보 조회(응답 예: GWINSTEK,APS-7050, GEXXXXXXX, XX.XX.XXXXXXXX) |
| :MEAS:SCAL:CURR:RANG AUTO | 전류 측정 범위를 자동으로 설정 |
| meas:volt?;:sour:volt? | 측정 전압과 설정 전압을 한 줄에서 함께 조회 |
| :DATA:SEQ:CLE 1 | Seq1 시퀀스 데이터 삭제 |
| :SYST:CONF:TRIG:INP:WIDT 0.005 | 트리거 입력 폭을 5 ms로 설정 |
| SYST:COMM:GPIB:ADDR 15 | GPIB 주소를 15로 설정 |
명령 형식은 펌웨어 버전에 따라 다를 수 있으니 APS-7000 Programming Manual을 함께 확인하세요.

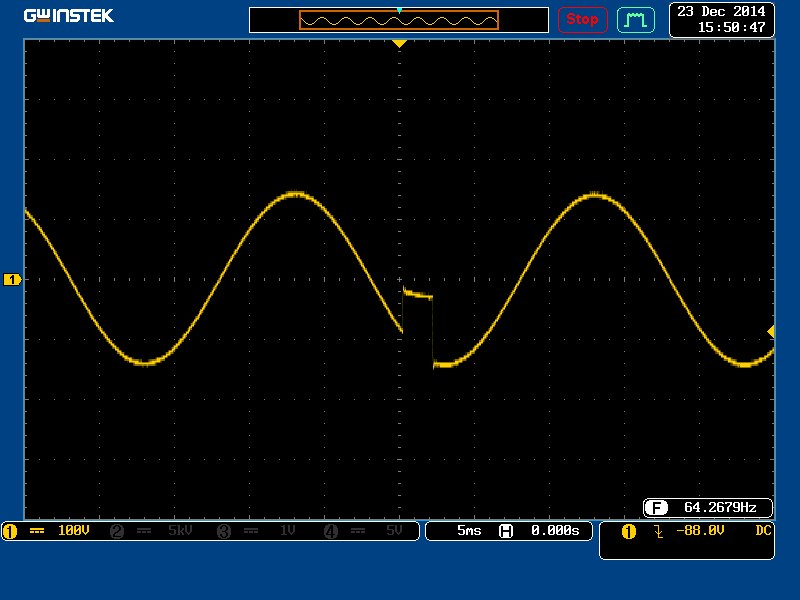

오실로스코프에 표시된 사인파 출력 파형 화면
사양
4개 용량 비교와
APS-7000 공통 사양
| 항목 | APS-7050 | APS-7100 | APS-7200 | APS-7300 |
|---|---|---|---|---|
| 정격 용량 | 500 VA | 1000 VA | 2000 VA | 3000 VA |
| 최대 전류 rms (0–155 Vrms) | 4.2 A | 8.4 A | 16.8 A | 25.2 A |
| 최대 전류 rms (0–310 Vrms) | 2.1 A | 4.2 A | 8.4 A | 12.6 A |
| 최대 전류 피크 (0–155 Vrms) | 16.8 A | 33.6 A | 67.2 A | 100.8 A |
| 최대 전류 피크 (0–310 Vrms) | 8.4 A | 16.8 A | 33.6 A | 50.4 A |
| 옵션 APS-003 최대 전류 rms (0–600 Vrms) | 1.05 A | 2.1 A | 4.2 A | 6.3 A |
| 옵션 APS-003 최대 전류 피크 (0–600 Vrms) | 4.2 A | 8.4 A | 16.8 A | 25.2 A |
| AC 입력 전압 | 115/230 Vac ±15 % | 115/230 Vac ±15 % | 230 Vac ±15 % | 230 Vac ±15 % |
| 최대 입력 전류 | 16 A / 8 A | 32 A / 16 A | 32 A | 50 A |
| 외형 치수 (W×H×D) | 430 × 88 × 400 mm | 430 × 88 × 560 mm | 430 × 312 × 650 mm | 430 × 400 × 650 mm |
| 중량 | 24 kg | 38 kg | 90 kg | 128 kg |
| USB 디바이스 포트 | 옵션 카드 APS-002 | 옵션 카드 APS-002 | 기본 | 기본 |
| RS-232 인터페이스 | APS-002 (옵션) | APS-002 (옵션) | APS-007 (옵션) | APS-007 (옵션) |
| 소전류 측정 분해능 0.01 mA | 지원 | 지원 | 해당 없음 | 해당 없음 |
| 랙 마운트 키트 (별매) | GRA-423 | GRA-423 | GRA-429 | GRA-430 |
시리즈 공통 사양
| 항목 | 사양 |
|---|---|
| 출력 전압 범위 | 0–155 Vrms / 0–310 Vrms / 자동(Auto), 옵션 APS-003 장착 시 0–600 Vrms |
| 출력 주파수 | 45.00–500.0 Hz, 옵션 APS-004 장착 시 45–999.9 Hz |
| THD | 0.5 % 이하 (45–500.0 Hz, 저항 부하) |
| 크레스트 팩터 | 4 이하 |
| 레귤레이션 | 라인 정격의 0.1 %, 부하 정격의 0.3 %, 응답 시간 100 µs 미만 |
| 역전류 허용 | 최대 출력 rms 전류의 30 % 연속, 100 % 3분 이내 |
| 전압 설정 분해능 / 정확도 | 0.01 V (0.00–99.99 Vrms), 0.1 V (100.0–310.0 Vrms) / ±(설정의 0.5 % + 2 카운트) |
| 주파수 설정 분해능 / 정확도 | 0.01 Hz (45.00–99.99 Hz), 0.1 Hz (100.0–500.0 Hz) / 설정의 ±0.02 % |
| On/Off 위상각 | 0–359 °, 분해능 1 °, 정확도 ±1 ° (45–65 Hz 한정) |
| 전압 측정 범위 | 0.20–38.75 V, 38.76–77.50 V, 77.51–155.0 V, 155.1–310.0 V (정확도 ±(판독값의 0.5 % + 2 카운트)) |
| 주파수 측정 | 45–500 Hz, 정확도 ±0.1 Hz |
| 전류 측정 (rms) | 2 mA–35 A, 정확도 ±(판독값의 0.6 % + 5 카운트) (2.00–350.0 mA 구간), ±(0.5 % + 5 카운트) (3.5 A 이하 범위), ±(0.5 % + 3 카운트) (3 A 이상 범위) |
| 전류 측정 (피크) | 0.0–70.0 A / 0.0–140.0 A, 분해능 0.1 A, 정확도 ±(판독값의 1 % + 1 카운트) |
| 유효전력 측정 | 0.20–99.99 W (0.01 W) / 100.0–999.9 W (0.1 W) / 1000–9999 W (1 W), 정확도 ±(0.6 % + 5 카운트), 1000 W 이상 ±(0.6 % + 2 카운트) |
| 피상전력 측정 | 0.20–99.99 VA / 100.0–999.9 VA / 1000–9999 VA, 정확도 ±(1 % + 7 카운트), 1000 VA 이상 ±(1 % + 5 카운트) |
| 역률 측정 | 0.000–1.000, 분해능 0.001, 정확도 ±(판독값의 2 % + 2 카운트) |
| 측정 항목 | 전압, 전류, 전력, SVA, IPK, IPKH, 주파수, PF, CF |
| 동작 모드 | 시퀀스, 시뮬레이션, 프로그램, 패널 메모리 각 10세트 |
| 시퀀스 | 메모리 10개, 시퀀스당 최대 255스텝, 스텝 시간 0.01–999.99 s, 스텝 동작 Constant/Keep/Linear Sweep, 점프 횟수 0–255, 분기 2개 |
| 프로그램 메모리 | 10세트, 세트당 50메모리, 메모리당 9단계 |
| PASS/FAIL 판정 | 상한·하한 설정 후 측정 결과 판정 |
| 원격 신호 | Pass, Fail, Test-in Process, Trigger in, Trigger out, OUT ON/OFF |
| 동기 출력 | 10 V, BNC |
| 트리거 입출력 레벨 | 출력 low 0.8 V 이하 / high 2 V 이상 (소스 전류 8 mA 이하), 입력 low 0.8 V 이하 / high 2.0 V 이상 (싱크 전류 8 mA 이하) |
| 보호 기능 | OCP, OPP, OTP, 경보 |
| 기본 인터페이스 | LAN, USB 호스트 (전 모델), USB 디바이스 (APS-7200·7300) |
| 옵션 인터페이스 | GPIB (APS-001), RS-232/USB CDC (APS-002), RS-232 (APS-007) |
| 입력 주파수 / 역률 | 50/60 Hz / 0.7 typ. |
| 동작 / 보관 온도 | 0 ~ 40 °C / -10 ~ 70 °C |
| 동작 / 보관 습도 | 20–80 % RH (결로 없음) / 80 % RH 이하 (결로 없음) |
| 입출력 격리 | 입력과 모의 AC 출력 격리 |
활용 분야
전원 교란 시험이
필요한 현장
- 항공 장비 — 입력 전원의 전압·주파수 변동 조건에서 탑재 장비의 동작을 시험합니다.
- 가전 기기 — 순간 정전과 전압 강하 뒤의 재기동 동작을 시퀀스로 반복 확인합니다.
- 전력망 시뮬레이션 — 전압과 주파수 변화를 모의 AC 출력으로 재현합니다.
- 인버터 시험 — 전력망 조건을 바꿔 가며 인버터의 출력 특성을 확인합니다.
- 전원 제품 개발 — 입력 전원 조건을 단계별로 바꿔 설계 여유를 검증합니다.
선택 가이드
용량과 시험 조건에 맞는
APS-7000 모델

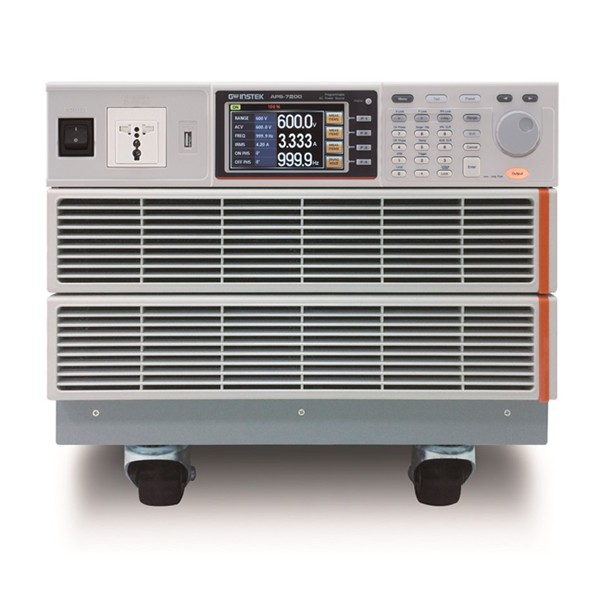

| 이럴 때 (현장 조건·용량·규격) | 권장 모델 | 선택 이유 |
|---|---|---|
| 소형 부품이나 기판 단위로 500 VA 안팎 시험을 할 때 | APS-7050 | 88 mm 높이에 24 kg으로 가장 가볍고 시퀀스·시뮬레이션 기능은 동일합니다. |
| 1000 VA 급 가전 부품을 시험할 때 | APS-7100 | 0–155 Vrms 범위 8.4 A로 전류 여유가 두 배이며 높이는 APS-7050과 같습니다. |
| 2000 VA 이상 대전류 기기와 USB 디바이스 포트가 필요할 때 | APS-7200 · APS-7300 | USB 디바이스 포트가 기본이고 APS-7300은 25.2 A까지 공급합니다. |
| 500 · 1000 VA를 2U 크기로 구성하고 싶을 때 | APS-7000E | 2U 리니어 모델로 4.3 in TFT 화면을 갖춥니다. |
| 직류 출력이나 고조파 분석이 필요할 때 | ASR-3000 | AC 0–400 Vrms와 DC 0 ~ ±570 V를 한 대로 출력합니다. |

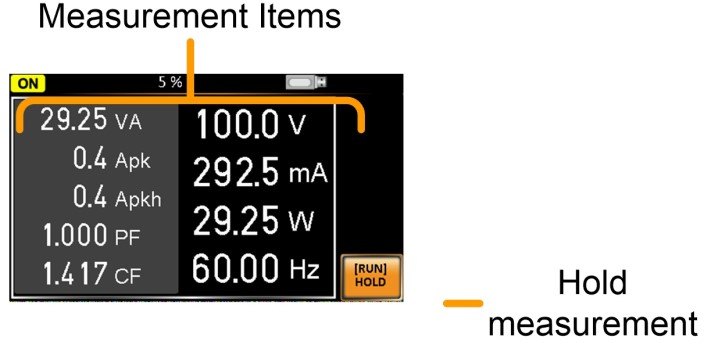

전압, 전류, 전력 등 측정 항목 표시 화면
구성·옵션
본체 구성과
인터페이스·확장 옵션
| 구분 | 품명 | 품번 |
|---|---|---|
| 본체 | 1채널 리니어 AC 전원 500 VA | APS-7050 |
| 본체 | 1채널 리니어 AC 전원 1 kVA | APS-7100 |
| 본체 | 1채널 리니어 AC 전원 2 kVA | APS-7200 |
| 본체 | 1채널 리니어 AC 전원 3 kVA | APS-7300 |
| 기본 포함 | 사용 설명서 CD, 전원 코드, 단자 덮개 세트 | - |
| 기본 포함 | 테스트 리드 | GTL-123 |
| 별매 옵션 | GPIB 인터페이스 카드 | APS-001 |
| 별매 옵션 | RS-232/USB CDC 인터페이스 카드 (APS-7050·7100) | APS-002 |
| 별매 옵션 | RS-232 인터페이스 카드 (APS-7200·7300) | APS-007 |
| 별매 옵션 | 전압 범위 확장 0–600 Vrms | APS-003 |
| 별매 옵션 | 주파수 범위 확장 45–999.9 Hz | APS-004 |
| 랙 마운트 키트 | APS-7050·7100용 | GRA-423 |
| 랙 마운트 키트 | APS-7200용 | GRA-429 |
| 랙 마운트 키트 | APS-7300용 | GRA-430 |
관련 제품
APS-7000과 함께 보는
프로그래머블 전원
- GW Instek APS-7000E 시리즈 프로그래머블 리니어 AC 전원 (APS-7050E · APS-7100E)
- GW Instek ASR-3000 시리즈 프로그래머블 AC/DC 전원
- GW Instek ASR-6000 시리즈 고성능 AC/DC 전원 (4.5 kVA · 6 kVA)
APS-7000에서 600 Vrms 출력은 기본 사양입니까?
아닙니다. 600 Vrms 범위는 옵션 APS-003을 장착해야 사용할 수 있습니다. 이 범위의 최대 전류는 모델별 기본 범위보다 낮으므로 피시험 장비의 입력 전류와 함께 검토하세요.
APS-7000 시리즈는 모든 모델에 USB 디바이스 포트가 있습니까?
아니요, APS-7200과 APS-7300에만 기본으로 있습니다. LAN과 USB 호스트는 전 모델 기본이며, APS-7050·7100은 APS-002 카드를 추가해 RS-232 또는 USB CDC로 연결할 수 있습니다.
APS-7000 시리즈를 랙에 설치하려면 무엇이 필요합니까?
모델별 랙 마운트 키트가 별매로 필요합니다. APS-7050·7100은 GRA-423, APS-7200은 GRA-429, APS-7300은 GRA-430을 사용합니다.
APS-7000과 APS-7000E는 어떤 기준으로 골라야 합니까?
500 · 1000 VA 용량이라면 2U 크기의 APS-7000E도 검토하고, 2000 VA 이상은 APS-7000 시리즈를 선택합니다. 600 Vrms 확장이나 시퀀스 기반 시험이 필요한 경우에도 APS-7000이 알맞습니다.
