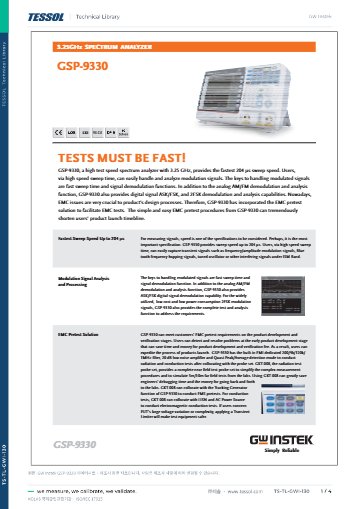

데이터시트

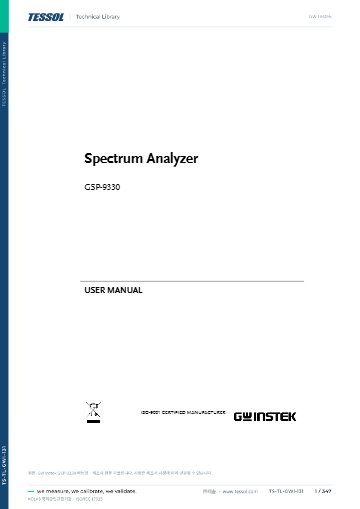

매뉴얼

종합 카달로그

제품문의 구매하기

개발 단계의 EMI 노이즈를
미리 점검하는 스펙트럼 분석기

GW Instek GSP-9330 스펙트럼 분석기

견적 받기

GW Instek GSP-9330은 9 kHz–3.25 GHz를 측정하는 스펙트럼 분석기(Spectrum Analyzer)입니다. EMI 필터와 준첨두·평균 검파기를 내장해 제품 개발 단계의 EMC 사전 시험(Pre-compliance)에서 방사와 전도 노이즈를 점검합니다.

최단 204 µs 스윕으로 넓은 대역을 빠르게 측정하므로 간헐 노이즈가 나타난 시점을 포착할 수 있습니다. 프리앰프를 켜면 -149 dBm/Hz 감도로 약한 방사까지 표시합니다. 이 스펙트럼 분석기는 (주)테솔이 국내에 공식 공급합니다.

3.25 GHz

주파수 상한

204 µs

최단 스윕

-149 dBm/Hz

감도 (프리앰프 켬)

EMI 필터 4종

200 Hz · 9 kHz · 120 kHz · 1 MHz

특징

EMC 사전 시험에
맞춘 내장 기능

핵심 특징	현장에서 달라지는 점
빠른 스윕	최단 204 µs 스윕으로 넓은 대역을 짧은 시간에 훑어 순간적으로 나타나는 간헐 노이즈를 포착합니다.
EMI 필터 4종	200 Hz, 9 kHz, 120 kHz, 1 MHz 필터를 내장해 EMI 측정에서 요구하는 대역폭 조건을 별도 장비 없이 맞출 수 있습니다.
EMI 검파	준첨두와 평균 검파 모드로 방사와 전도 노이즈를 사전 점검합니다.
낮은 잡음	프리앰프를 켜면 -149 dBm/Hz 감도로 규격 한계에 가까운 노이즈까지 읽어 낼 수 있습니다.
위상 잡음	1 GHz 기준 1 MHz 오프셋에서 -113 dBc/Hz 미만(전형)이라 인접 신호 분리에 유리합니다.
변조 분석	AM, FM, ASK, FSK, 2FSK 변조를 분석해 무선 신호의 변조 특성을 확인합니다.
스펙트로그램	시간에 따른 신호 변화를 색으로 보여 주므로 간헐 방사가 언제 어떤 패턴으로 나타나는지 알 수 있습니다.

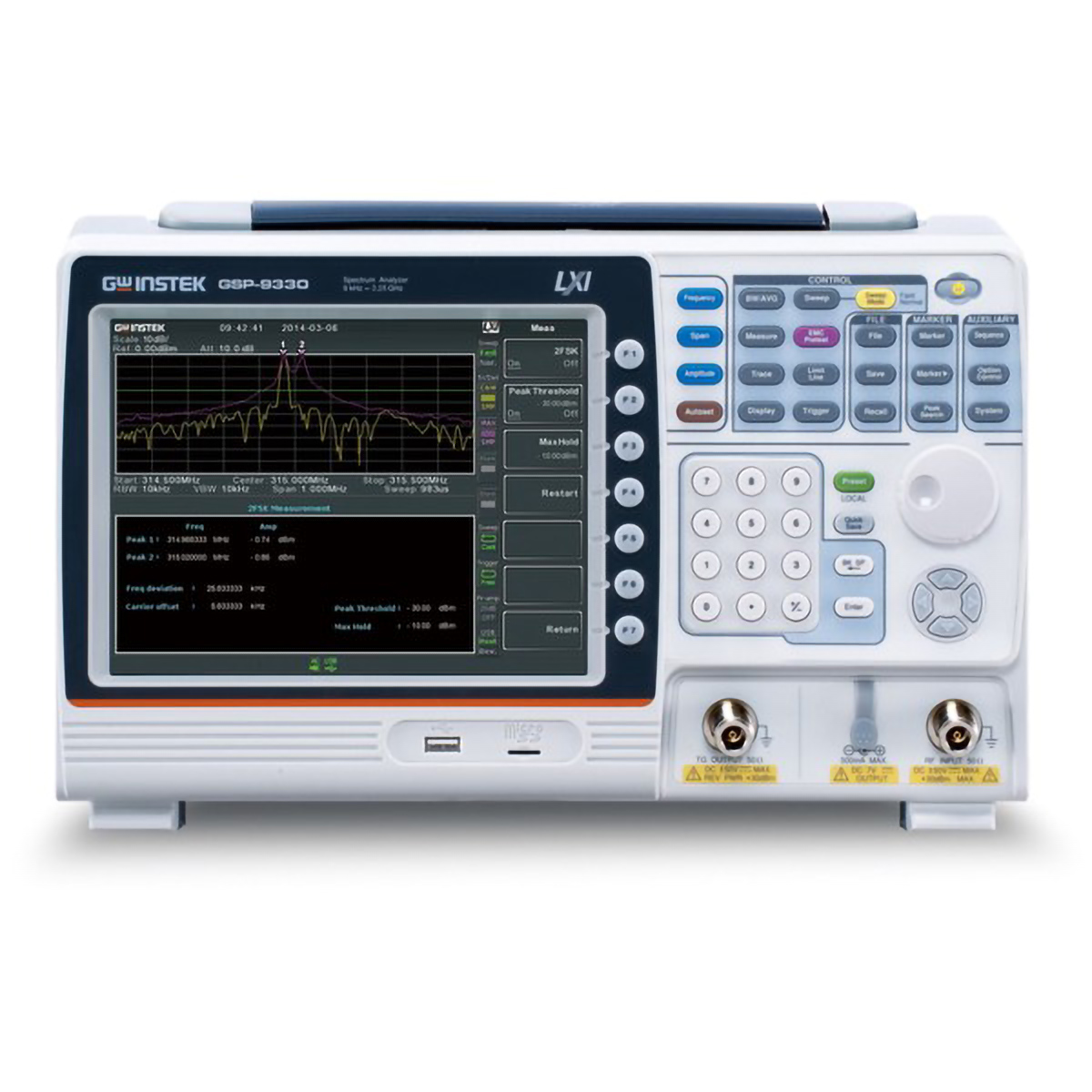

스펙트럼 화면과 키패드가 있는 분석기 정면

측정 구성

방사·전도 노이즈
점검 구성

방사 점검은 근접장 프로브 세트(GKT-008)로 기판과 케이블 주변에서 노이즈가 발생하는 지점을 찾는 방식입니다. 전도 점검은 분석기 입력 앞에 LISN(GLN-5040A)과 과도 전류 리미터(GPL-5010)를 연결해 전원선 노이즈를 측정합니다.

준첨두 검파로 나온 값이 규격 한계에 가까우면 설계 단계에서 필터와 접지를 보강해 공인 시험의 재시험 부담을 줄입니다. 다만 사전 시험은 공인 인증 시험을 대신하지 않으므로 설계 방향을 확인하는 용도로 사용하세요.

전원선 전도 노이즈 점검 구성

LISN과 과도 전류 리미터를 거쳐 분석기 RF 입력에 연결하면 시험 대상의 전원선으로 나오는 전도 노이즈를 EMI 필터 대역폭으로 측정할 수 있습니다. 트래킹 제너레이터 옵션을 추가하면 필터 부품의 주파수 응답도 같은 장비에서 확인할 수 있습니다.

교정 연계

진폭·주파수 측정의
교정 관리

사전 시험 결과를 규격 한계와 비교하려면 진폭과 주파수 측정값을 믿을 수 있어야 합니다. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사용 방법

GSP-9330
SpectrumShot 연결과 명령 예시

GSP-9330은 LAN, USB(USB TMC), RS-232C를 기본으로 갖추고 GPIB는 GSP-93G1 옵션으로 추가합니다. SpectrumShot으로 EMI 사전 시험과 트레이스 기록을 PC에서 진행하고, IVI·LabVIEW 드라이버로 시험 프로그램에 넣을 수 있습니다.

소프트웨어·도구	하는 일
SpectrumShot PC Software (2.0.5.0)	EMI Pre-test 실행, 피크 표, 트레이스 CSV·화면 PNG 저장, Get Trace 기록(MS .NET Framework 4.0 필요)
IVI Driver (GSP-9330/9300B/9300)	LabVIEW·LabWindows/CVI에서 계측기 제어
LabVIEW Driver (GSP-9330)	LabVIEW 시험 프로그램 연동
GSP-9330 Programming Manual	원격 명령 문법과 명령 목록

처음 연결하는 순서

순서	할 일
1	System → More 1/2 [F7] → RmtInterface Config [F1]에서 사용할 인터페이스를 설정합니다. USB는 USB Mode를 Host에서 Device로 바꾸세요.
2	PC(Windows 8/7/Vista/XP 표기)에 NI-488.2를 먼저 설치한 뒤 spectrumshotsetup.msi를 실행해 SpectrumShot을 설치합니다.
3	USB는 장치 관리자에서 IVI 드라이버가 보이는지, LAN은 같은 네트워크에서 ping이 되는지 확인하세요.
4	NI-488.2의 입출력 창에서 *IDN?\n을 보내 응답이 돌아오는지 확인합니다.
5	SpectrumShot에서 CISPR 규정을 고르고 녹색 play 버튼을 눌러 EMI Pre-test를 실행합니다.

GSP-9330 원격 명령 형식

명령	하는 일
*IDN?	장비 식별 정보 조회(GWINSTEK,GSP9330,XXXXXXXX,V3.X.X.X 형식)
[:SENSe]:FREQuency:CENTer	중심 주파수 설정·조회(값은 2.5 mhz처럼 단위를 붙여 입력)
[:SENSe]:FREQuency:SPAN	스팬 설정·조회
[:SENSe]:BANDwidth\|BWIDth[:RESolution]	RBW 설정·조회
:CALCulate:MARKer:PEAK	마커 n을 피크로 이동
:CALCulate:MARKer:Y?	마커 n의 레벨 조회

명령은 헤더, 공백, 파라미터 순서로 보내고 LF(0x0A)로 끝냅니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 Programming Manual을 함께 확인하세요.

RS-232가 기본 인터페이스이고 기본 통신 속도는 115200입니다. GPIB 기본 주소는 3이며, SpectrumShot의 USB나 GPIB 칸에 Invalid가 표시되면 PC가 장비를 인식하지 못한 상태이니 드라이버와 인터페이스 설정을 다시 확인하세요.

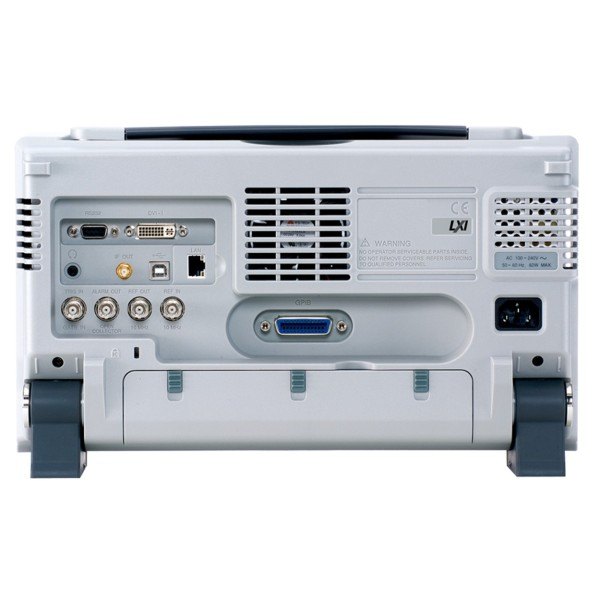

각종 단자와 전원부가 있는 분석기 후면

사양

GSP-9330 3.25 GHz
상세 사양

항목	사양
주파수 범위	9 kHz–3.25 GHz · 1 Hz 분해능
주파수 기준	안정도 ±0.025 ppm (0–50 °C) · 에이징 ±1 ppm/년
RBW	1 Hz–1 MHz (-3 dB) · 1-3-10 단계 · EMI -6 dB 필터 200 Hz · 9 kHz · 120 kHz · 1 MHz
감도 (DANL)	-149 dBm/Hz (프리앰프 켬)
위상 잡음 (Fc 1 GHz, 전형)	10 kHz에서 -88 dBc/Hz 미만 · 100 kHz에서 -95 dBc/Hz 미만 · 1 MHz에서 -113 dBc/Hz 미만
3차 인터셉트	1 dBm 초과 (300 MHz–3.25 GHz, 프리앰프 끔, 입력 -30 dBm, 감쇠 0 dB)
진폭	절대 정확도 ±0.5 dB (프리앰프 끔) · 전체 레벨 불확도 ±1.5 dB (1 MHz 초과, 20–30 °C, 0~-50 dBm)
검파 · 분석	준첨두 · 평균(EMI) · EMC 사전 시험 기능 · AM/FM/ASK/FSK/2FSK 변조 분석
최단 스윕	204 µs
내장 기능	프리앰프 · 50 dB 감쇠기 · 시퀀스 · 게이티드 스윕
측정 기능	P1dB · 고조파 · CHPW · OCBW · ACPR · SEM · TOI · CNR · CTB · CSO · N-dB 대역폭 · 노이즈 마커 · 주파수 카운터
디스플레이	8.4인치 TFT LCD · SVGA 800 × 600
인터페이스	LAN · USB · RS-232C (GPIB 옵션)
트래킹 제너레이터 (옵션)	100 kHz–3.25 GHz
배터리 팩 (옵션)	DC 10.8 V · 5200 mAh · 56 Wh 리튬 이온 (6셀)
입력 전원	AC 100–240 V · 50/60 Hz 자동 선택
치수 · 무게	350 × 210 × 100 mm · 약 4.5 kg (옵션 포함)

활용 분야

EMC 사전 점검과
신호 분석

EMC 사전 점검 — 프로브로 방사 노이즈 발생 지점을 찾습니다.
전원선 전도 점검 — LISN과 과도 전류 리미터로 전도 측정을 구성합니다.
변조 신호 분석 — AM, FM, ASK, FSK 신호의 특성을 확인합니다.
부품 주파수 응답 — 트래킹 제너레이터로 필터 응답을 측정합니다.

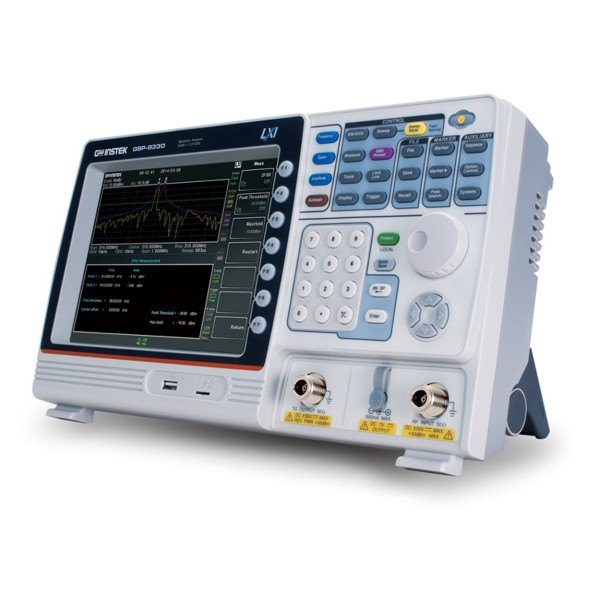

스탠드를 세운 스펙트럼 분석기 사선 모습

선택 가이드

GSP-9330과 비교하는
스펙트럼 분석기 모델

모델	주파수 범위	특징
GSP-8180 / 8380 / 8800	9 kHz–1.8 / 3.8 / 8.0 GHz	10.4인치 XGA · 20 dB 프리앰프 · 시간 스펙트럼
GSP-9330	9 kHz–3.25 GHz	최단 스윕 204 µs · EMI 필터 · 준첨두/평균 검파
GSP-9300B	9 kHz–3 GHz	주파수 안정도 ±0.025 ppm · 스펙트로그램
GSP-730	150 kHz–3 GHz	교육용 입문 모델

구성·옵션

기본 구성과
옵션·별매 품목

구분	품목	품번
기본 구성	CD 1개 (퀵 스타트 가이드 · 사용 설명서 · 프로그래밍 설명서 · SpectrumShot · IVI 드라이버) · 전원 코드 1개	해당 없음
옵션	트래킹 제너레이터	GSP-93T1
옵션	GPIB 인터페이스	GSP-93G1
옵션	배터리 팩	해당 없음
별매	근접장 프로브 세트	GKT-008
별매	LISN (라인임피던스 안정화 네트워크)	GLN-5040A
별매	과도 전류 리미터	GPL-5010
별매	소프트 캐링 케이스	GSC-009
별매	랙 어댑터 패널	GRA-415

GSP-9330과 함께 보는
스펙트럼 분석기

GSP-9300B와 무엇이 다릅니까?
GSP-9330은 3.25 GHz까지 측정하며 EMI 필터 4종, 준첨두·평균 검파기, 204 µs 스윕을 갖춥니다. GSP-9300B는 3 GHz 범용 모델이므로 EMC 사전 시험에는 GSP-9330이 맞습니다.
GSP-9330으로 EMC 사전 시험을 할 수 있습니까?
네, EMI 필터와 검파기를 갖추고 있어 사전 시험에 적합합니다. 공인 인증 시험을 대신하지는 않으므로 설계 단계의 점검 용도로 사용하세요.
GSP-9330에 트래킹 제너레이터를 추가할 수 있습니까?
네, 옵션 GSP-93T1을 장착할 수 있습니다. 100 kHz부터 3.25 GHz까지의 신호를 출력합니다.
배터리로 사용할 수 있습니까?
네, 옵션 배터리 팩을 추가하면 사용할 수 있습니다. DC 10.8 V, 5200 mAh 리튬 이온 팩입니다.
GSP-9330은 어떤 인터페이스로 연결합니까?
LAN, USB, RS-232C를 기본으로 갖추고 있으며 GPIB는 옵션 GSP-93G1로 추가할 수 있습니다. SpectrumShot 소프트웨어는 구성 CD에 들어 있습니다.
