GW Instek 스펙트럼 분석기 GSP-8000 시리즈

MODEL: GSP-8000
브랜드: GWINSTEK

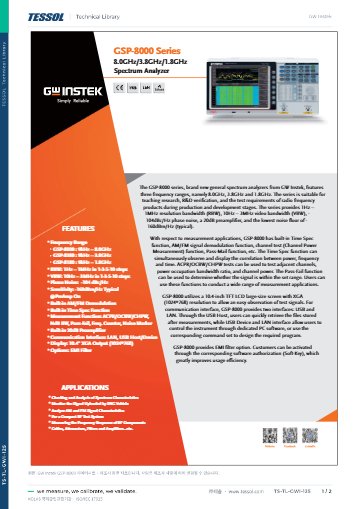

제품 자료: 데이터시트

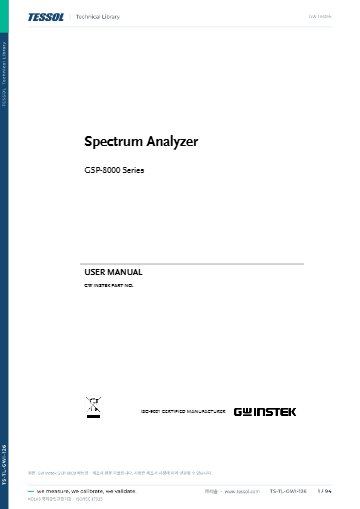

매뉴얼

종합 카달로그

제품문의 구매하기

측정 주파수 상한에 맞춰
모델을 고르는 스펙트럼 분석기

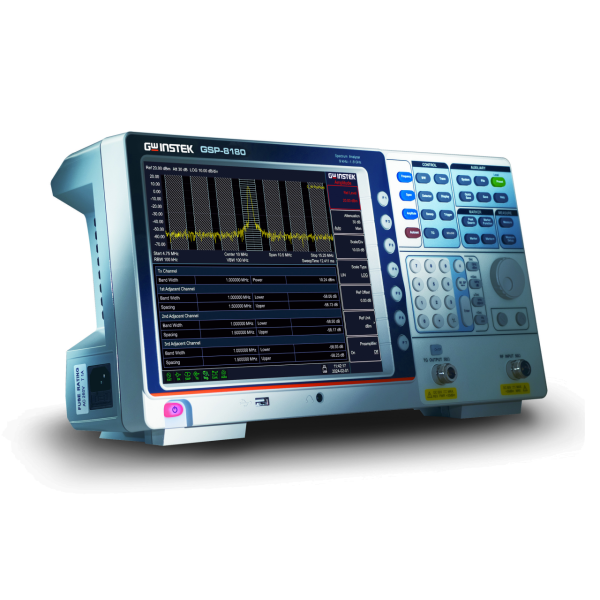

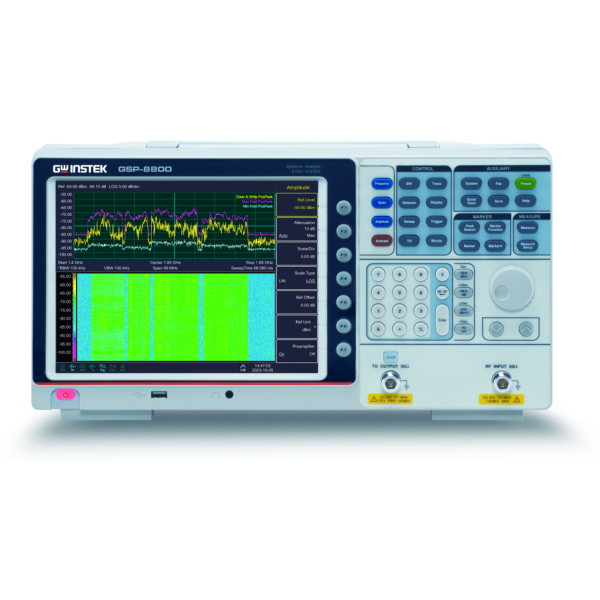

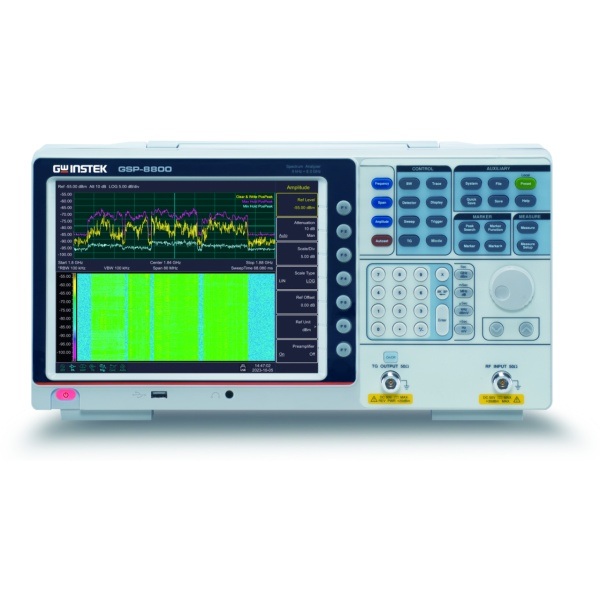

GW Instek GSP-8000 시리즈 스펙트럼 분석기

견적 받기

GW Instek GSP-8000 시리즈는 주파수 상한이 다른 GSP-8180, GSP-8380, GSP-8800 세 모델로 구성된 스펙트럼 분석기(Spectrum Analyzer)입니다. 교육과 연구부터 제품 개발, 생산 단계까지 무선 주파수 제품의 신호를 같은 조작 체계로 측정합니다.

AM·FM 복조, 시간 스펙트럼, 채널 전력, 합격/불합격 판정이 기본 기능이라 별도 옵션 없이도 채널 점유 대역폭과 인접 채널 전력을 확인합니다. 20 dB 프리앰프를 켜면 -160 dBm/Hz(전형) 감도로 약한 신호까지 읽습니다. 이 스펙트럼 분석기는 (주)테솔이 국내에 공식 공급합니다.

3모델

1.8 · 3.8 · 8.0 GHz 상한

10.4인치

XGA 1024 × 768 화면

-160 dBm/Hz

감도 (전형, 프리앰프 켬)

9 kHz

측정 하한 주파수

특징

넓은 주파수와
기본 탑재 기능

핵심 특징	현장에서 달라지는 점
세 가지 주파수 상한	측정 대상 신호의 상한에 맞춰 모델을 고르므로 불필요하게 넓은 대역을 갖출 필요가 없습니다.
RBW · VBW 설정	RBW 1 Hz–1 MHz, VBW 10 Hz–3 MHz 범위에서 분해능과 잡음 평균화를 측정 신호에 맞춥니다.
20 dB 프리앰프	100 kHz 이상 구간에서 프리앰프를 켜 작은 신호를 잡음에서 분리합니다.
AM/FM 복조	내장 복조로 변조 신호의 내용을 별도 복조기 없이 확인합니다.
채널 전력 측정	ACPR, OCBW, CHPW 측정이 기본 기능이므로 인접 채널 누설을 바로 점검합니다.
합격/불합격 판정	리밋 기준을 넘는 신호를 화면에서 즉시 판별해 생산 라인 판정 시간을 줄입니다.
시간 스펙트럼	시간에 따른 신호 변화를 스펙트럼으로 관찰하여 간헐 신호를 놓치지 않습니다.

모델 선정

주파수 상한과
옵션 구성

세 모델은 주파수 상한만 다르고 화면, RBW, 인터페이스는 공통입니다. 1.8 GHz 이하 신호 중심이면 GSP-8180, 3.8 GHz까지의 무선 통신 대역이면 GSP-8380, 위성 대역 등 더 높은 신호까지 보려면 GSP-8800을 기준으로 삼습니다.

GSP-8180과 GSP-8380은 주문 시 트래킹 제너레이터를 선택하면 부품의 주파수 응답까지 측정할 수 있고, GSP-8800에는 선택 옵션이 없습니다. EMI 필터 기능은 모델별 키코드(E1)로 활성화합니다.

EMI 필터 키코드와 사전 점검

EMI 활성화 키코드(GSP-8180E1, GSP-8380E1, GSP-8800E1)를 입력하면 EMI 필터 기능이 켜집니다. 하드웨어를 바꾸지 않고 필요한 시점에 기능을 추가하므로 연구용 장비를 사전 점검용으로도 사용할 수 있습니다.

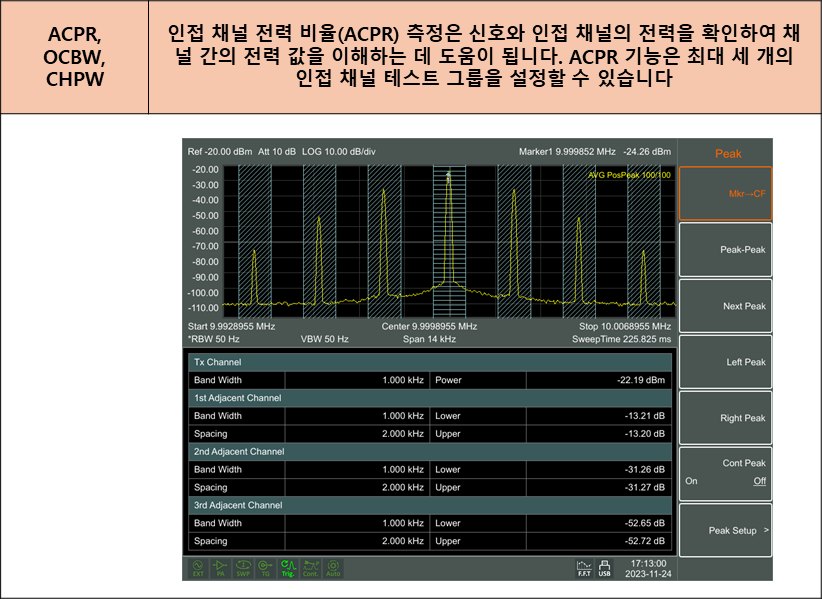

채널 전력 측정 결과를 표시한 분석기 화면

교정 연계

진폭과 주파수
측정의 신뢰성 관리

스펙트럼 분석기의 진폭과 주파수 기준은 시간이 지남에 따라 변하므로 측정 결과를 기록으로 보관하는 용도라면 주기적으로 점검해야 합니다. 교정 상담은 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인한 뒤 안내해 드립니다.

사용 방법

GSP-8000 시리즈
PC 소프트웨어와 SCPI 명령

GSP-8180, GSP-8380, GSP-8800은 USB Device(USB TMC)와 LAN으로 PC와 연결하며, 전용 Spectrum PC Software나 명령 세트로 제어합니다. USB Host 포트는 저장한 측정 파일을 꺼낼 때 사용합니다.

소프트웨어·도구	하는 일
Spectrum PC Software	PC에서 주파수·스팬·RBW/VBW 설정, 트레이스 캡처, CSV·PNG 저장
NI-488.2 · NI-VISA	PC 소프트웨어 실행과 USB 제어에 필요한 NI 드라이버
GSP-8000 Programming Manual	사용자 프로그램에서 쓰는 원격 명령 설명

처음 연결하는 순서

순서	할 일
1	PC(Windows 11/10/8/7)에 NI-488.2와 NI-VISA를 먼저 설치하세요.
2	GW Instek 홈페이지에서 Spectrum PC Software를 내려받아 설치 파일(exe)을 실행합니다.

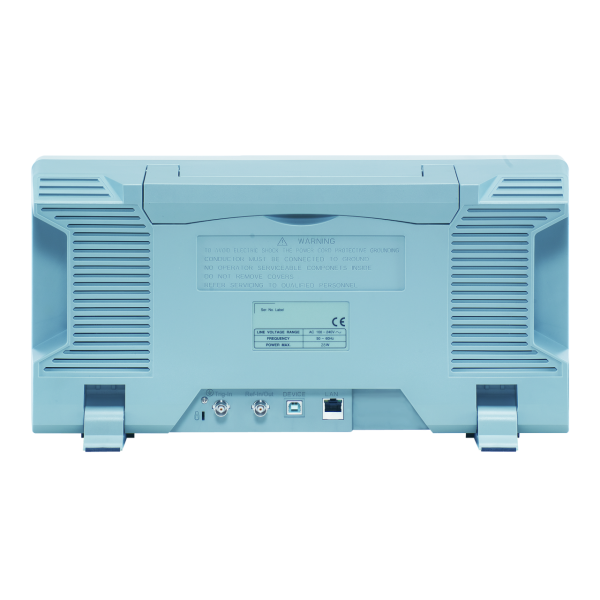

3	USB로 쓸 경우 후면 USB B 포트와 PC를 연결하면 USB 주소가 자동으로 잡힙니다.
4	LAN으로 쓸 경우 System → Setting (F2) → LAN에서 IP, Mask, Gateway를 입력하고 PC를 같은 네트워크에 둔 뒤 ping으로 연결을 확인하세요.
5	PC 소프트웨어에서 인터페이스를 고르고 Connect를 누른 다음 Run/Stop으로 분석기 트레이스를 PC로 가져옵니다.

GSP-8000 원격 명령 예시

명령	하는 일
*IDN?	장비 식별 정보 조회(GWINSTEK, GSP-8800, XXXXXXXX, T.X.X.X.X 형식)
:CALC:MARK1:MAX	피크를 찾아 마커 1을 가장 높은 피크에 둠
:CALC:MARK2:X 300MHz	마커 2를 300 MHz에 둠
:CALC:MARK2:X?	마커 2의 주파수 조회(300000000Hz 반환)
:CALC:MARK3:Y?	마커 3의 레벨 조회(예: 9.8dBm)

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 Programming Manual을 함께 확인하세요.

LAN 기본값은 수동 IP(Manual IP)입니다. IP 주소는 172.16.20.8처럼 점으로 구분한 형식으로 입력하세요.

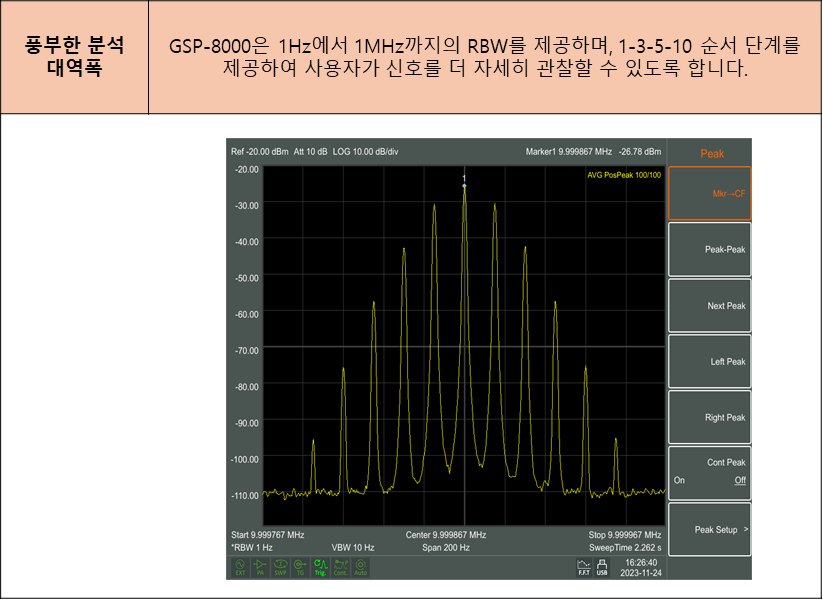

분석기의 주파수 스펙트럼 측정 화면

사양

모델 비교와
시리즈 공통 사양

항목	GSP-8180	GSP-8380	GSP-8800
주파수 범위	9 kHz–1.8 GHz	9 kHz–3.8 GHz	9 kHz–8.0 GHz
트래킹 제너레이터	옵션 (주문 시 선택)	옵션 (주문 시 선택)	해당 없음
EMI 필터 키코드	GSP-8180E1	GSP-8380E1	GSP-8800E1

시리즈 공통 사양

항목	사양
RBW / VBW	RBW 1 Hz–1 MHz · VBW 10 Hz–3 MHz · 1-3-5-10 단계
감도	-160 dBm/Hz 전형 (프리앰프 켬)
기준 레벨	-80 ~ +30 dBm · 0.01 dB 단위
입력 감쇠	0 ~ 40 dB · 1 dB 단위
최대 입력	DC 50 V · 연속 +30 dBm
프리앰프	20 dB · 100 kHz ~ 최대 주파수
트래킹 제너레이터	100 kHz ~ 최대 주파수 (GSP-8800 기본 기기 제외)
내부 기준 주파수	10.000000 MHz · 1 ppm 미만 (15–35 °C)
화면	10.4인치 TFT · XGA 1024 × 768
기능	AM/FM 복조 · 시간 스펙트럼 · ACPR/OCBW/CHPW · N-dB 대역폭 · 합격/불합격 · 주파수 카운터 · 노이즈 마커
메모리	내부 256 MB
인터페이스	LAN · USB 호스트 / 장치
원격 제어	USB TMC 지원 · LAN RJ-45 10Base-T/100Base-TX
동작 온도 · 보관 온도	0–40 °C · -20–70 °C
전원 · 소비 전력	AC 100–240 V, 50/60 Hz · 28 W
치수 · 무게	421 × 221 × 115 mm · 약 5.0 kg (포장 제외)
기본 구성품	USB 케이블 1 · 전원 코드 1 · PC 소프트웨어(다운로드)

활용 분야

연구·생산·교육
측정 현장

무선 제품의 연구개발 검증 — 송신 스펙트럼과 스퓨리어스를 확인합니다.
생산 라인의 무선 부품 측정 — 합격/불합격 판정으로 출하 시험을 자동화합니다.
교육과 실습 — 조작 체계가 같은 장비를 주파수 상한에 따라 골라 도입합니다.
규격 측정 — 채널 전력과 점유 대역폭을 직접 읽습니다.

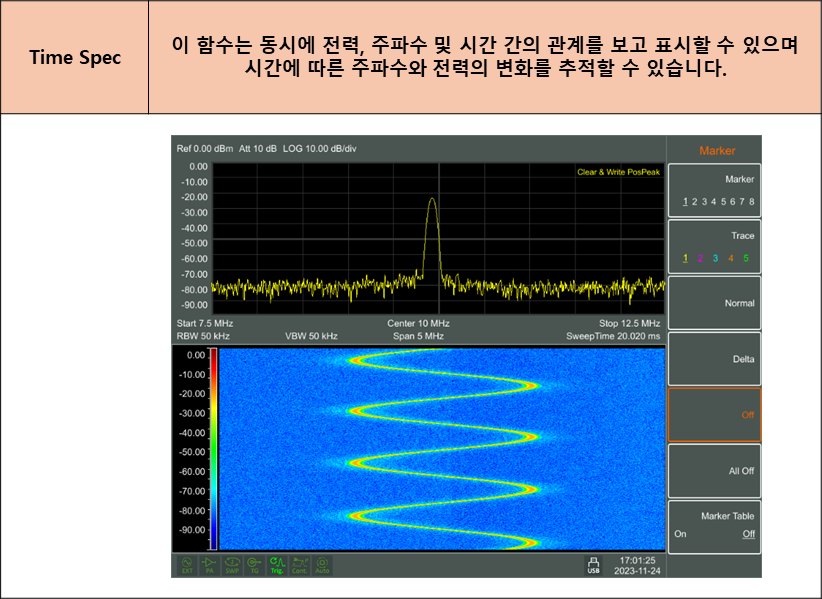

시간에 따른 주파수 변화를 보여 주는 스펙트럼 화면

선택 가이드

주파수 상한별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
1.8 GHz까지면 충분할 때	GSP-8180	주파수 상한 1.8 GHz이며 트래킹 제너레이터를 선택할 수 있습니다.
3.8 GHz까지 측정할 때	GSP-8380	주파수 상한 3.8 GHz이며 트래킹 제너레이터 옵션이 있습니다.
8 GHz까지 측정할 때	GSP-8800	주파수 상한 8.0 GHz이며 트래킹 제너레이터 옵션은 없습니다.
EMC 사전 점검 전용기를 찾을 때	GSP-9330	준첨두·평균 검파기와 EMI 필터를 기본 내장합니다.

구성·옵션

기본 구성과
옵션 품목

구분	품번	내용
기본 구성	USB 케이블 1 · 전원 코드 1	PC 소프트웨어와 사용 설명서는 내려받아 사용
모델	GSP-8180 · GSP-8380 · GSP-8800	1.8 · 3.8 · 8.0 GHz
옵션	GSP-8180E1 · GSP-8380E1 · GSP-8800E1	EMI 활성화 키코드
옵션	트래킹 제너레이터	GSP-8180 · 8380 주문 시 선택

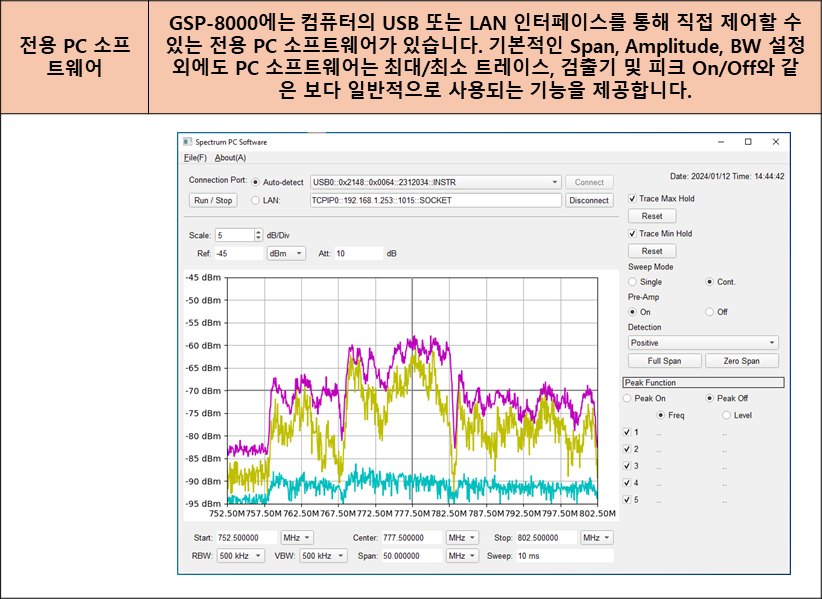

PC 프로그램의 스펙트럼 측정 그래프 화면

GSP-8000 시리즈와 함께 보는
스펙트럼 분석기

GSP-8180, GSP-8380, GSP-8800은 무엇이 다릅니까?
주파수 상한이 다릅니다. GSP-8180은 1.8 GHz, GSP-8380은 3.8 GHz, GSP-8800은 8.0 GHz까지 측정하며 하한은 모두 9 kHz입니다.
트래킹 제너레이터를 장착할 수 있습니까?
GSP-8180과 GSP-8380에만 가능합니다. 주문 시 옵션으로 선택할 수 있고, GSP-8800에는 선택 옵션이 없습니다.
GSP-8000 시리즈의 EMI 필터는 어떻게 사용합니까?
모델별 EMI 활성화 키코드를 구매하여 입력하면 기능이 켜집니다. 하드웨어 교체는 필요하지 않습니다.
GSP-8000 시리즈의 설명서는 종이로 받을 수 있습니까?
아니요, 종이 설명서는 포함되지 않으며 PC 소프트웨어와 사용 설명서를 내려받아 사용합니다.
PC에서 원격으로 제어할 수 있습니까?
네, USB TMC와 LAN(RJ-45)으로 원격 제어할 수 있습니다. LAN은 10Base-T와 100Base-TX를 지원합니다.
