GW Instek GSP-730 스펙트럼 분석기

견적 받기

GW Instek GSP-730은 150 kHz–3 GHz를 측정하는 입문용 스펙트럼 분석기(Spectrum Analyzer)입니다. RF 통신 교육용으로 개발되었으며, GRF-1300 · GRF-1300A 트레이너와 함께 변조 신호를 직접 관찰하는 실습에 사용합니다.

PC 소프트웨어로 원격 제어하면 강사가 프레젠테이션 자료와 함께 장비를 조작하며 실험 수업을 진행합니다. 5.6인치 화면의 측정 결과는 VGA 출력으로 강의실 전체에 보여 줍니다. 이 교육용 스펙트럼 분석기는 (주)테솔이 국내에 공식 공급합니다.

150 kHz–3 GHz

측정 주파수 범위

-100 dBm 이하

노이즈 플로어

5.6인치

TFT 화면 · VGA 출력

4단계

RBW 30 kHz–1 MHz

특징

수업에 맞춘
측정 기능

핵심 특징현장에서 달라지는 점
넓은 주파수150 kHz부터 3 GHz까지 한 대로 저주파와 RF 신호를 함께 관찰합니다.
자동 설정AutoSet 기능으로 측정 신호에 맞는 설정을 자동으로 잡으므로 학생이 설정에 드는 시간이 줄어듭니다.
채널 측정ACPR, CHPW, OCBW 측정으로 채널 전력 개념을 실제 수치로 확인합니다.
3색 트레이스트레이스 3개를 다른 색으로 표시해 비교하므로 설정 변경에 따른 차이를 직관적으로 파악합니다.
분할 창화면을 나눠 결과를 나란히 비교합니다.
리밋 라인리밋 라인을 최대 10점까지 설정해 합격과 불합격 개념을 실습합니다.
교육 자료교육 과정용 프레젠테이션 자료가 함께 있어 강의 준비 시간이 줄어듭니다.

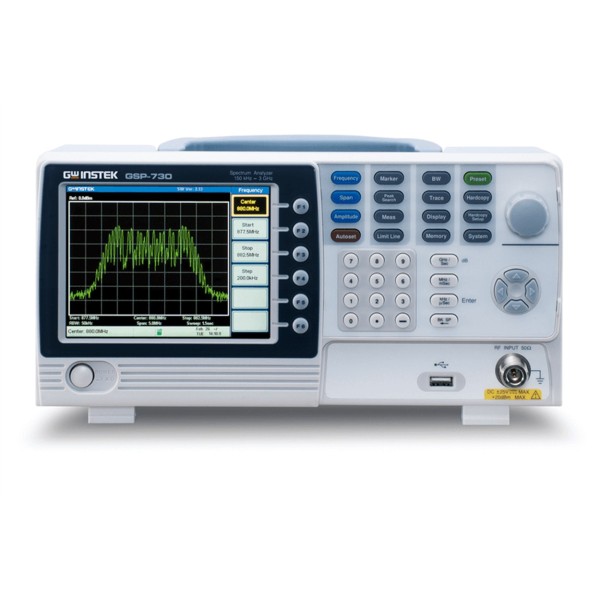

GWINSTEK GSP-730 - 스펙트럼 화면과 키패드가 있는 분석기 정면
스펙트럼 화면과 키패드가 있는 분석기 정면

수업 구성

실습 설계와
PC 연동

RBW는 30 kHz, 100 kHz, 300 kHz, 1 MHz 네 단계라 분해능이 신호 표시에 미치는 영향을 단계별로 비교합니다. 입력 감쇠가 10 dB 이상 걸리므로 입력 레벨 변화에 따른 노이즈 플로어 차이도 실습 주제가 됩니다.

PC와는 USB 장치·호스트 포트와 RS-232C로 연결합니다. PC 소프트웨어로 원격 제어하며 결과를 파일로 저장하므로 학생별 측정 기록이 보고서 자료로 남습니다.

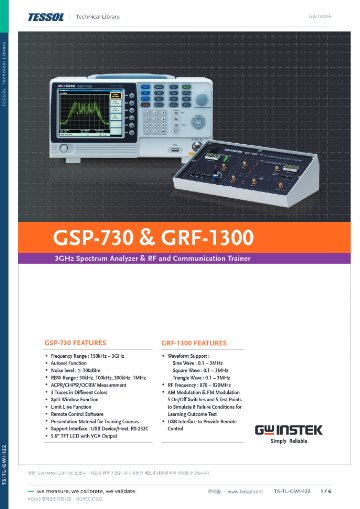

GRF-1300A 트레이너 연계 실습

GRF-1300A의 믹서와 필터 출력을 GSP-730으로 관찰하면 변조와 주파수 변환의 원리를 수치로 확인합니다. 스펙트럼 분석기 단독으로도 150 kHz–3 GHz 신호를 측정하므로 트레이너 없이 신호 발생기와 조합한 수업도 구성할 수 있습니다.

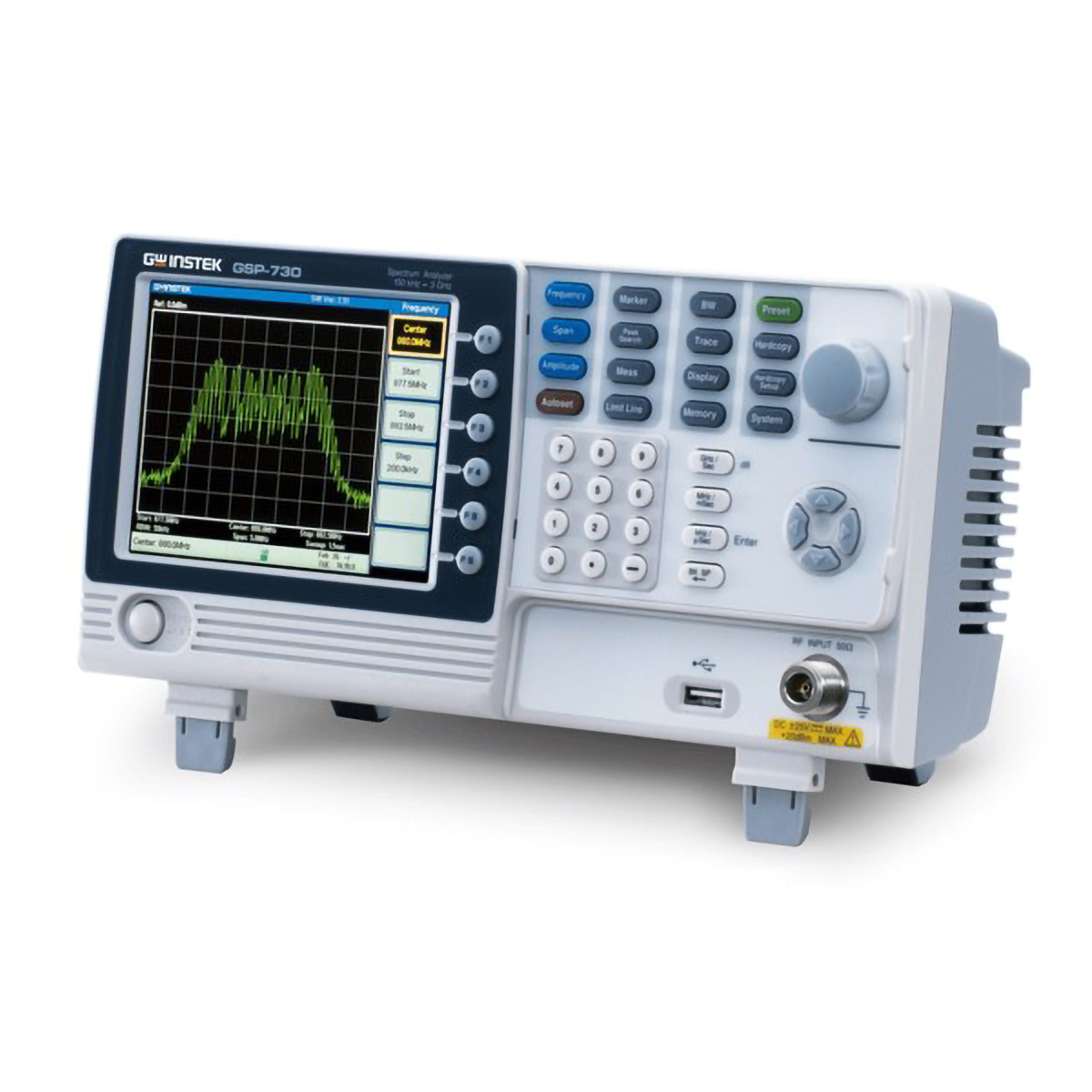

GWINSTEK GSP-730 - 스펙트럼 화면과 RF 입력 단자가 보이는 분석기 사선 모습
스펙트럼 화면과 RF 입력 단자가 보이는 분석기 사선 모습

사용 방법

GSP-730
PC 연결과 원격 명령

GSP-730은 후면의 USB B 포트나 RS-232 포트로 PC와 연결해 원격 제어합니다. GW Instek 자료실에는 PrimaryRF PC Software와 GRF-1300A·GRF-1300·GSP-730 공용 USB 드라이버가 올라와 있습니다.

소프트웨어·도구하는 일
PrimaryRF PC Software (V1.54)GW Instek 자료실에 등록된 PC 소프트웨어(회원 전용, 세부 기능 미기재)
USB Driver of GRF-1300A / GRF-1300 / GSP-730후면 USB B 포트로 연결할 때 먼저 설치하는 드라이버(Windows XP/7/8.x 표기)
MTTTY (Multi-Threaded TTY) 같은 터미널 프로그램명령을 직접 보내 연결과 응답 확인

처음 연결하는 순서

순서할 일
1USB로 연결할 경우 PC에 USB 드라이버를 먼저 설치하세요.
2후면 USB B 포트나 RS-232 포트를 PC와 케이블로 연결합니다.
3System > Serial Port…[F1] > Serial[F1]에서 Baud Rate[F1], Parity[F2], Stop Bit[F3], Data[F4]를 PC 쪽 설정과 같게 맞추세요.
4MTTTY 같은 터미널 프로그램을 열고 *idn?을 보내 모델명과 펌웨어 버전이 돌아오는지 확인합니다.
5meas:freq:cen 100 khz처럼 중심 주파수를 바꾸는 명령을 보내 화면이 따라 바뀌는지 확인합니다.

GSP-730 원격 명령 예시

명령하는 일
*idn?장비 식별 정보 조회(GW-INSTEK, GSP-730, XXXXXXXX, V.VV 형식)
meas:freq:cen 100 khz중심 주파수를 100 kHz로 설정
meas:freq:cen?현재 중심 주파수 조회
meas:span?현재 스팬 조회
ts스윕을 초기화하고 한 번 실행
si / sn스윕 정지 / 스윕 계속

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 사용하는 버전의 사용 설명서를 함께 확인하세요.

화면 이미지는 전면 USB 포트에 FAT 또는 FAT32로 포맷한 USB 메모리를 꽂고 Hardcopy 키를 누르면 SCRXX.bmp 파일로 저장됩니다. 설정, 트레이스, 리밋 라인 데이터는 USB 메모리에 저장되지 않고 내부 메모리에만 남습니다.

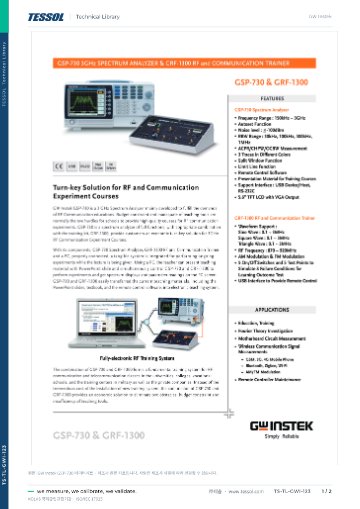

사양

교육용 스펙트럼 분석기의
전체 기술 사양

항목사양
주파수 범위150 kHz–3 GHz
노이즈 플로어-100 dBm 이하
RBW30 kHz · 100 kHz · 300 kHz · 1 MHz
주파수 정확도≤ ±50 kHz (Span 0.3–2.6 GHz, 20 ± 5 °C)
Span 정확도≤ ±3 % Span (0.3–2.6 GHz, 20 ± 5 °C)
진폭 정확도±2 dB (1 GHz, Span 5 MHz)
RF 입력N형 암 · 50 Ω · 입력 감쇠 10 dB 이상
기능오토셋 · ACPR / CHPW / OCBW · 트레이스 3개 · 분할 창 · 리밋 라인
마커 · 피크 검색마커 5쌍 · 피크 검색 · 피크 추적 · 피크 테이블
데이터 저장5세트 (상태 · 트레이스 · 리밋 라인)
화면 · 인터페이스5.6인치 TFT · VGA 출력 · USB 장치/호스트 · RS-232C
동작 온도5–45 °C · 보장 25 ± 5 °C
입력 전원AC 100–240 V · 50/60 Hz 자동 선택
치수 · 무게296 × 153 × 105 mm · 약 2.2 kg
구성품빠른 시작 설명서 · 사용 설명서 CD · 전원 코드

활용 분야

교육 현장

  • RF 통신 기초 — AM·FM 변조 신호를 관찰하며 원리를 익힙니다.
  • 필터와 믹서 실습 — GRF-1300A의 믹서와 필터 출력을 측정합니다.
  • EMC 입문 — 기본적인 스펙트럼 관찰 방법을 배웁니다.
  • 예산이 제한된 교육실 — 트레이너와 조합한 구성으로 실습 환경을 빠르게 갖춥니다.

선택 가이드

스펙트럼 분석기
모델 비교

이럴 때 (현장 조건)권장 모델선택 이유
RF 통신 수업 입문용이 필요할 때GSP-730150 kHz–3 GHz, 5.6인치 화면의 교육용 모델입니다.
범용 측정과 생산 라인에 쓸 때GSP-9300B9 kHz–3 GHz, 주파수 안정도 ±0.025 ppm을 갖춥니다.
EMC 사전 점검까지 할 때GSP-93309 kHz–3.25 GHz, EMI 필터 4종을 내장합니다.

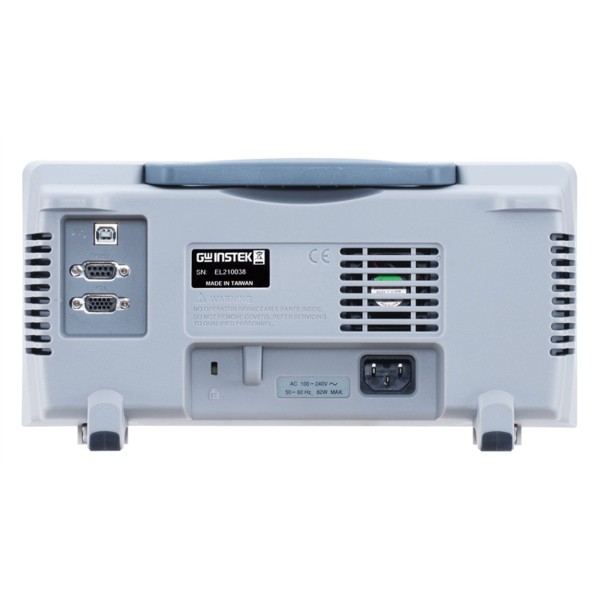

GWINSTEK GSP-730 - 단자와 전원부가 있는 분석기 후면
단자와 전원부가 있는 분석기 후면

구성·옵션

기본 구성과
연계 품목

구분품목품번
기본 구성빠른 시작 설명서 · 사용 설명서 CD · 전원 코드해당 없음
옵션RF 교육 키트GRF-1300A
옵션신호 발생기USG-LF44
