GW Instek 스펙트럼 분석기 GSP-9300B

MODEL: GSP-9300B
브랜드: GWINSTEK

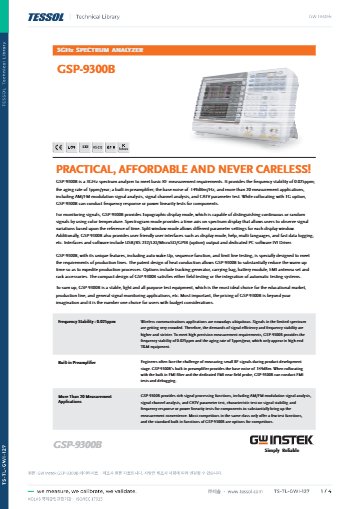

제품 자료: 데이터시트

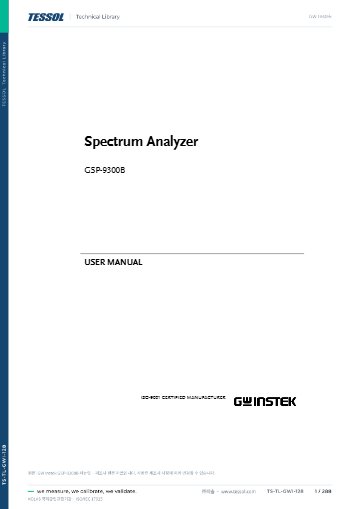

매뉴얼

종합 카달로그

제품문의 구매하기

주변 온도가 변해도 주파수가
흔들리지 않는 스펙트럼 분석기

GW Instek GSP-9300B 스펙트럼 분석기

견적 받기

GW Instek GSP-9300B는 9 kHz–3 GHz를 측정하는 범용 스펙트럼 분석기(Spectrum Analyzer)이며 구형 GSP-9300의 B 버전입니다. 교육과 생산 라인, 신호 모니터링에서 주파수와 레벨을 안정적으로 측정합니다.

주파수 안정도가 0–50 °C에서 ±0.025 ppm이라 주변 온도가 변하는 생산 현장에서도 주파수 읽음값이 흔들리지 않고, 프리앰프를 켜면 -149 dBm/Hz 감도로 약한 신호까지 확인합니다. 이 스펙트럼 분석기는 (주)테솔이 국내에 공식 공급합니다.

3 GHz

주파수 상한

±0.025 ppm

주파수 안정도 (0–50 °C)

-149 dBm/Hz

감도 (프리앰프 켬)

0–50 dB

감쇠기 · 1 dB 단계

특징

안정한 기준과
스펙트로그램 표시

핵심 특징	현장에서 달라지는 점
넓은 주파수	9 kHz부터 3 GHz까지 한 대로 저주파 노이즈와 RF 신호를 함께 측정합니다.
안정한 기준	±0.025 ppm 안정도로 주파수 읽음값의 온도 의존성이 낮아 라인 간 측정 편차가 줄어듭니다.
프리앰프	내장 프리앰프로 -149 dBm/Hz 감도를 확보하여 약한 신호를 잡음에서 분리합니다.
스펙트로그램	시간에 따른 신호 변화를 색으로 표시하여 간헐 신호를 눈으로 식별합니다.
토포그래픽 모드	색 온도로 연속 신호와 랜덤 신호를 구별하여 신호 성격을 빠르게 판단합니다.
분할 창	창마다 다른 설정을 적용해 한 화면에서 나란히 비교합니다.
시퀀스와 제한선 테스트	반복 점검 절차를 저장하고 제한선 기준으로 판정하므로 생산 라인의 검사 일관성이 높아집니다.

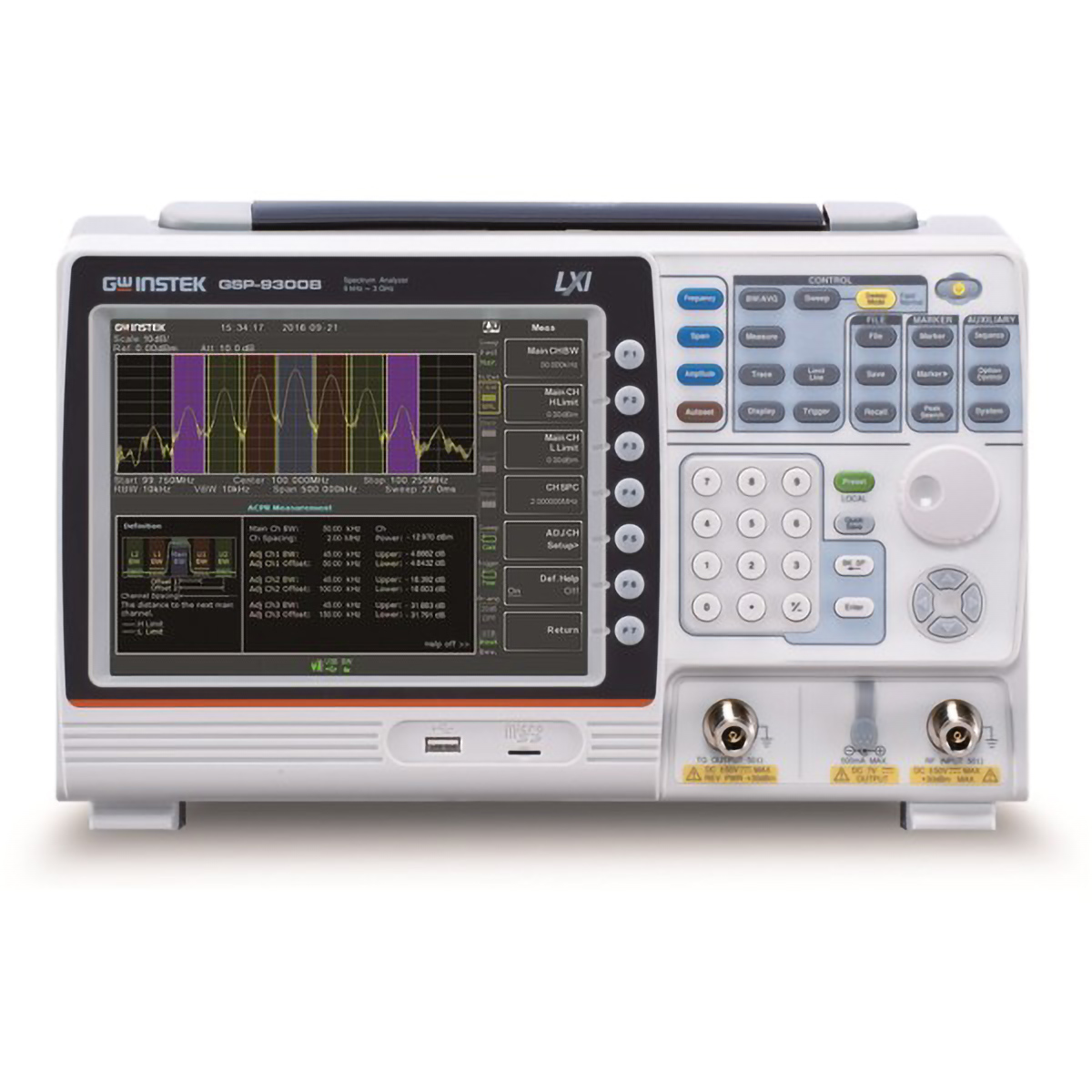

스펙트럼 화면과 키패드가 있는 분석기 정면

운용 설계

생산 라인 적용과
예열 관리

시퀀스는 측정 설정을 순서대로 저장하여 호출하고, 제한선 테스트는 측정 트레이스가 기준선을 넘는지 자동으로 판정합니다. 두 기능을 조합하면 작업자가 설정을 바꾸지 않아도 같은 절차로 검사합니다.

예열 시간은 30분 이내이며 주파수 안정도와 레벨 정확도 사양은 30분 이상 예열한 후 +20~+30 °C 조건을 기준으로 합니다. 교대 시작 시점에 전원을 먼저 켜 두면 기준 사양 조건에서 측정할 수 있습니다.

스펙트로그램과 토포그래픽 표시

스펙트로그램은 시간 축을 색으로 쌓아 보여 주고, 토포그래픽 모드는 색 온도로 신호의 출현 빈도를 구분합니다. 한 번 지나가는 신호나 주기적으로 나타나는 간섭처럼 트레이스만으로 놓치기 쉬운 신호의 원인 파악 시간을 줄입니다.

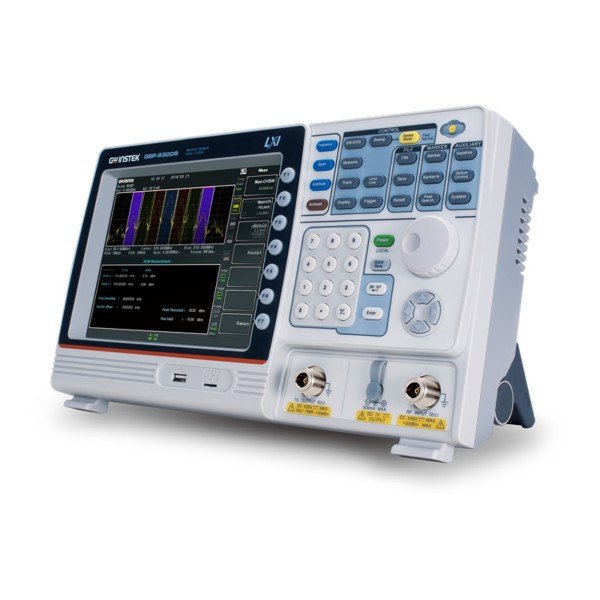

스탠드를 세운 스펙트럼 분석기 사선 모습

교정 연계

주파수와 레벨
측정의 신뢰성 관리

주파수 기준과 레벨 정확도는 주기적으로 확인해야 측정 기록의 신뢰성이 유지됩니다. 교정은 (주)테솔의 KOLAS 인정 범위 안에서 확인해 안내해 드립니다.

사용 방법

GSP-9300B
원격 인터페이스 설정과 명령

GSP-9300B는 LAN, USB(USB TMC), RS-232로 원격 제어하며 GPIB는 옵션입니다. PC에서는 SpectrumShot 소프트웨어나 IVI 드라이버로 연결합니다.

소프트웨어·도구	하는 일
SpectrumShot PC Software (v2.0.5.0)	GSP-9330·GSP-9300B 공용 PC 소프트웨어, 트레이스 저장과 화면 캡처(MS .NET Framework 4.0 필요)
IVI Driver (GSP-9330/9300B/9300)	LabVIEW·LabWindows/CVI 등에서 계측기 제어
GSP-9300B Programming Manual	원격 명령 문법과 명령 목록

처음 연결하는 순서

순서	할 일
1	System >More[F7]>RmtInterface Config[F1]>USB Mode에서 USB 모드를 Device로 바꾸고 후면 USB B 포트를 PC와 연결합니다.
2	LAN을 쓸 경우 System >More[F7]>RmtInterface[F1]> LAN[F2]>LAN Config[F1]에서 IP 주소를 설정하고 Apply[F6]로 확정하세요.
3	RS-232를 쓸 경우 RS232 BaudRate[F4]에서 통신 속도를 고르세요(8 데이터 비트, 패리티 없음, 1 스톱 비트 고정).
4	PC에 NI-488.2를 먼저 설치한 뒤 SpectrumShot 설치 파일(spectrumshotsetup.msi)을 실행합니다.
5	*IDN?을 보내 GWINSTEK,GSP9300B,XXXXXXXX,V3.X.X.X 형식의 응답이 오는지 확인합니다.

GSP-9300B 원격 명령 형식

명령	하는 일
*IDN?	제조사, 모델, 일련번호, 펌웨어 버전 조회
[:SENSe]:FREQuency:CENTer	중심 주파수 설정·조회(값은 2.5 mhz처럼 단위를 붙여 입력)
[:SENSe]:FREQuency:SPAN	스팬 설정·조회
[:SENSe]:BANDwidth\|BWIDth[:RESolution]	RBW 설정·조회
:CALCulate:MARKer:PEAK	마커 n을 피크로 이동
:CALCulate:MARKer:Y?	마커 n의 레벨 조회

명령은 헤더, 공백, 파라미터 순서로 보내고 LF(0x0A)로 끝냅니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 Programming Manual을 함께 확인하세요.

RS-232 통신 속도는 300~115200 bps 가운데 고를 수 있습니다. PC의 COM 포트 속도를 장비와 같게 맞추세요.

사양

3 GHz 분석기
전체 사양

항목	사양
주파수 범위	9 kHz–3 GHz · 1 Hz 분해능
주파수 기준	안정도 ±0.025 ppm (0–50 °C) · 에이징 ±1 ppm/년
RBW	1 Hz–1 MHz · 1-3-10 단계
감도 (DANL)	-149 dBm/Hz (프리앰프 켬)
위상 잡음 (Fc 1 GHz, 전형)	10 kHz -88 dBc/Hz 미만 · 100 kHz -95 dBc/Hz 미만 · 1 MHz -113 dBc/Hz 미만
3차 인터셉트	1 dBm 초과 (300 MHz–3 GHz, 프리앰프 끔)
진폭	절대 정확도 ±0.5 dB (프리앰프 끔) · 레벨 불확도 ±1.5 dB (1 MHz 초과, 20–30 °C, 0~-50 dBm)
감쇠기	0–50 dB · 1 dB 단계
표시 모드	트레이스 · 지형도 · 스펙트로그램 · 단일/분할 창
내장 기능	프리앰프 · 50 dB 감쇠기 · 시퀀스 · 제한선 테스트
측정 기능	P1dB · 고조파 · 채널 전력 · N-dB 대역폭 · OCBW · ACPR · SEM · TOI · CNR · CTB · CSO · 노이즈 마커 · 주파수 카운터 · 게이트 스윕
디스플레이	8.4인치 TFT LCD · SVGA 800 × 600
인터페이스	USB · RS-232 · LXI · microSD (트래킹 제너레이터, GPIB 옵션)
원격 제어	LAN · USB · RS-232 · IVI 드라이버
예열 시간	30분 이내 (30분 이상 예열 후, +20~+30 °C 기준)
치수 · 무게	350 × 210 × 100 mm · 약 4.5 kg (옵션 모두 포함)

활용 분야

생산·교육·모니터링
현장

생산 라인 점검 — 시퀀스와 제한선 테스트로 자동 판정 절차를 구성합니다.
교육 실습 — RF 기초 수업에서 신호를 직접 관찰합니다.
신호 모니터링 — 현장의 신호 변화를 스펙트로그램으로 추적합니다.
부품 특성 측정 — 트래킹 제너레이터 옵션으로 부품의 응답을 측정합니다.

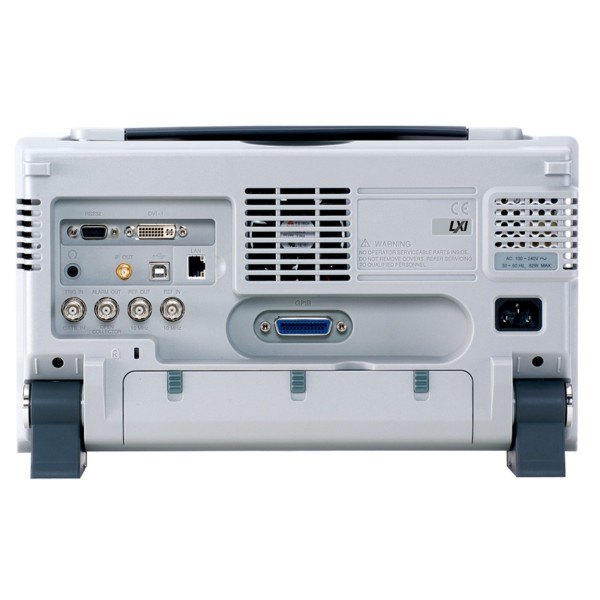

각종 단자와 전원부가 있는 분석기 후면

선택 가이드

스펙트럼 분석기
모델 비교

모델	주파수 범위	특징
GSP-8180 / 8380 / 8800	9 kHz–1.8 / 3.8 / 8.0 GHz	10.4인치 XGA · 20 dB 프리앰프 · 시간 스펙트럼
GSP-9330	9 kHz–3.25 GHz	최단 스윕 204 µs · EMI 필터 · 준첨두/평균 검파
GSP-9300B	9 kHz–3 GHz	주파수 안정도 ±0.025 ppm · 스펙트로그램
GSP-730	150 kHz–3 GHz	교육용 입문 모델

구성·옵션

옵션과
별매 품목

구분	품목	품번
옵션	트래킹 제너레이터	해당 없음
옵션	배터리 팩	해당 없음
옵션	GPIB 인터페이스	해당 없음
별매	소프트 캐링 케이스	GSC-009
별매	랙 어댑터 패널	GRA-415

GSP-9300B와 함께 보는
스펙트럼 분석기

GSP-9330과 무엇이 다릅니까?
GSP-9300B는 3 GHz 범용 모델이고, 준첨두 검파기와 EMI 필터가 필요한 EMC 사전 시험에는 GSP-9330이 적합합니다.
GSP-9300B의 스펙트로그램은 어떤 표시 모드입니까?
시간에 따라 신호가 어떻게 바뀌는지를 색으로 보여 주는 표시 모드입니다. 간헐 신호의 발생 시점을 찾을 때 유용합니다.
GSP-9300과 같은 모델입니까?
다릅니다. 이 상품은 GSP-9300의 B 버전입니다.
GSP-9300B의 주파수 안정도는 어느 정도입니까?
0–50 °C에서 ±0.025 ppm이며 에이징은 연 1 ppm입니다.
내장 EMI 필터가 있습니까?
네, 사전 점검과 디버깅에 사용하는 EMI 필터 기능이 있습니다. 공인 인증 시험을 대신하지는 않습니다.
