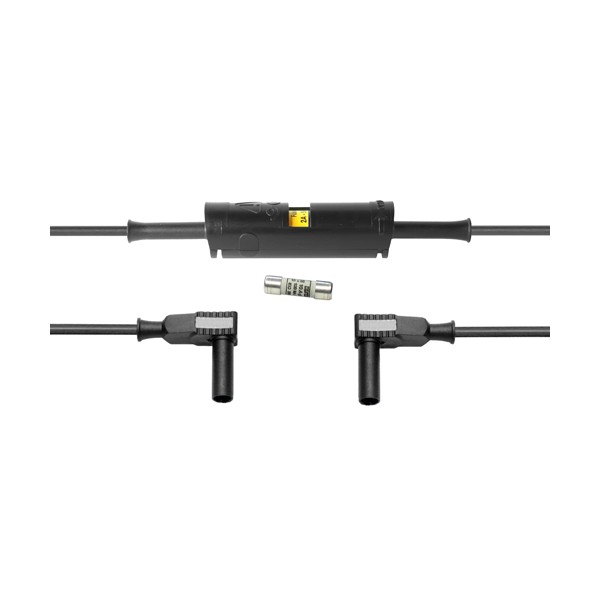

Electro-PJP 5702-2412 Ø4MM 바나나 플러그 w/퓨즈 홀더

MODEL: 5702-2412
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

측정 리드 중간에 퓨즈를 넣어
계측 회로를 보호하는 확장 리드

Electro-PJP 570x 퓨즈형 확장 리드 · 커넥터

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 570x는 측정 회로 중간에 2 A 퓨즈를 끼우고 Ø4mm 리드를 이어 주는 퓨즈형 확장 리드·커넥터(퓨즈 확장 어댑터)입니다. gG 500 V AC와 Class CC 600 V AC CAT III 두 종류 가운데 퓨즈를 골라 계측 회로를 보호할 수 있습니다.

gG 퓨즈는 120 kA, CC 퓨즈는 200 kA의 차단 용량을 갖춰 단락 전류가 큰 계통에서도 정격 안에서 회로를 끊습니다. 5701과 5704는 퓨즈 없이 공급되므로 원하는 퓨즈를 골라 끼우면 됩니다. 퓨즈 교체용 커버 해제 도구 5780까지 한 계열로 갖춘 이 제품은 (주)테솔이 국내에 공식 공급합니다.

500 V AC

gG 퓨즈 조합의 CAT III 정격

600 V AC

Class CC 퓨즈 조합의 CAT III 정격

120 · 200 kA

gG · CC 퓨즈의 차단 용량

50 ~ 150 cm

확장 리드의 길이 범위

특징

퓨즈를 갈아 끼우는
570x 확장 어댑터

핵심 특징	현장에서 달라지는 점
gG와 Class CC 두 종류	계통 전압과 필요한 차단 용량에 따라 500 V AC gG 또는 600 V AC CC 퓨즈를 고르면, 같은 모양의 리드로 계통별 보호 수준을 맞출 수 있습니다.
커버 해제 도구 5780	커버 잠금을 풀고 퓨즈만 바꾸면 되므로 퓨즈가 끊어진 뒤에도 리드를 버리지 않고 다시 쓸 수 있습니다.
암-암 5701, 수-암 5704	기존 리드 사이에 끼워 넣는 구조라 이미 쓰는 계측 리드에 퓨즈 보호만 더할 수 있습니다.
직선·직각 연결부	2312는 직선, 2412는 직각 플러그라 계측기 소켓 주변 공간에 맞춰 고를 수 있습니다.
열린 끝(/X) 형태	끝을 열어 둔 모델이라 원하는 측정용 단자나 프로브를 직접 달아 쓸 수 있습니다.
퓨즈 홀더 플러그 5702	플러그와 홀더가 한 몸체라 연결 부위가 적고, 그만큼 접촉 불량이 생길 곳도 줄어듭니다.

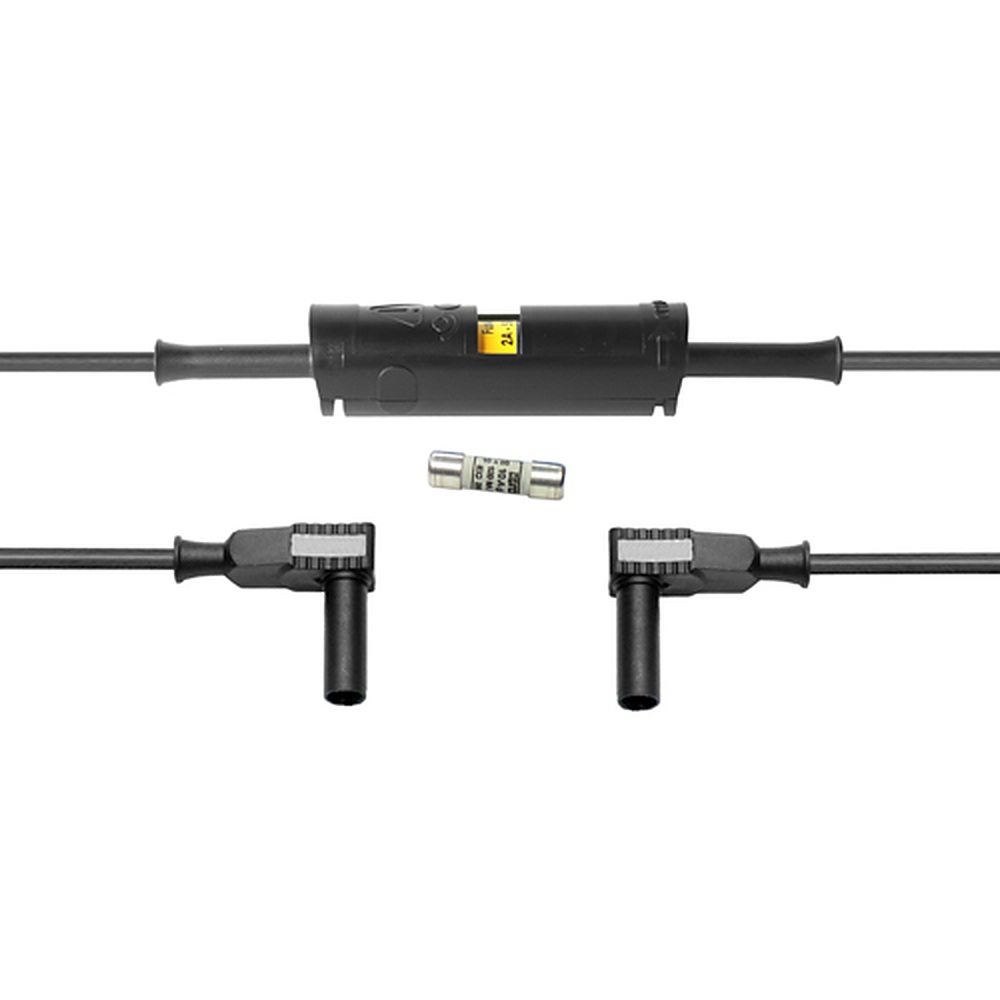

직각 플러그 두 개가 달린 퓨즈 홀더 리드

정격 읽기

퓨즈 종류에 따라
달라지는 570x 정격 전압

같은 5703이라도 gG 퓨즈를 끼우면 500 V AC CAT III, Class CC 퓨즈를 끼우면 600 V AC CAT III가 됩니다. 퓨즈 규격은 두 종류 모두 2 A AC이므로, 고를 때는 전류보다 계통 전압과 차단 용량을 기준으로 삼으세요.

5701과 5704에는 퓨즈 대신 5780 해제 도구가 들어 있습니다. 어떤 퓨즈를 끼울지는 설비의 보호 협조 조건에 맞춰 정하고, 10×38 mm 퓨즈의 정격은 Electro-PJP 고차단 퓨즈 페이지에서 비교해 보세요.

5780으로 커버를 열고 퓨즈 교체

5780은 PC 소재의 커버 해제 도구로, 5개 단위로 포장됩니다. 몸체 커버의 잠금 부위에 도구를 넣어 열고 퓨즈를 바꾼 뒤 커버를 다시 닫으면 됩니다. 예비 퓨즈만 챙겨 가면 현장에서 퓨즈가 끊어져도 바로 측정을 이어 갈 수 있습니다.

사양

570x 12개 품번 비교와
공통 사양

모델	형태	정격 (gG 500 V AC · CC 600 V AC)	퓨즈 기본 구성
5701	Ø4mm 퓨즈 확장, 암 - 암	500 V AC CAT III	퓨즈 미포함, 해제 도구 포함
5704	Ø4mm 퓨즈 확장, 수 - 암	500 V AC CAT III	퓨즈 미포함, 해제 도구 포함
5703-2312	직선 바나나 커넥터, 퓨즈 잭 / 플러그	CC 600 V AC CAT III · gG 500 V AC CAT III	2 A AC, CC 또는 SD(gG)
5703-2412	직선 퓨즈 잭 / 직각 플러그	CC 600 V AC CAT III · gG 500 V AC CAT III	2 A AC, CC 또는 SD(gG)
5703/X	퓨즈 잭 / 열린 끝	CC 600 V AC CAT III · gG 500 V AC CAT III	2 A AC, CC 또는 SD(gG)
5705-2312	직선 퓨즈 플러그 / 일반	CC 600 V AC CAT III · gG 500 V AC CAT III	2 A AC, CC 또는 SD(gG)
5705-2412	직선 퓨즈 플러그 / 직각	CC 600 V AC CAT III · gG 500 V AC CAT III	2 A AC, CC 또는 SD(gG)
5705/X	퓨즈 플러그 / 열린 끝	CC 600 V AC CAT III · gG 500 V AC CAT III	2 A AC, CC 또는 SD(gG)
5702-2312	직선 플러그, 퓨즈 홀더	CC 600 V AC CAT III · gG 500 V AC CAT III	2 A AC, CC 또는 SD(gG)
5702-2412	직각 플러그, 퓨즈 홀더	CC 600 V AC CAT III · gG 500 V AC CAT III	2 A AC, CC 또는 SD(gG)
5702-9012	열린 끝 퓨즈 테스트 리드	CC 600 V AC CAT III · gG 500 V AC CAT III	2 A AC, CC 또는 SD(gG)
5780	퓨즈 교체용 커버 해제 도구	해당 없음	해당 없음

시리즈 공통 사양

항목	사양
퓨즈 규격	2 A AC, SD(gG) 또는 Class CC
퓨즈 차단 용량	gG 120 kA AC / Class CC 200 kA AC
리드 길이	50 · 100 · 150 cm (5702-9012는 25 · 50 · 75 cm, 5701 · 5704 · 5780은 해당 없음)
절연 소재	PC (5703/X · 5705/X · 5702-9012 · 5701 · 5704) / PC · PP (5703-2312 · 5703-2412 · 5705-2312 · 5705-2412 · 5702-2312 · 5702-2412) / 5780 PC
금속부 소재	니켈 도금 황동 (5780은 해당 없음)
색상	빨강 · 검정 (5780은 5종)
품번 형식	5703{SD · CC}2A/2312-[L]-# · 5705{SD · CC}2A/2312-[L]-# · 5702{SD · CC}2A/2312×2-[L]-# · 5702{SD · CC}2A/9012-2x[L]-# · 5701-{Sd · CC}-# · 5704-{Sd · CC}-# · 5780
포장 수량	2개 (5780은 5개)

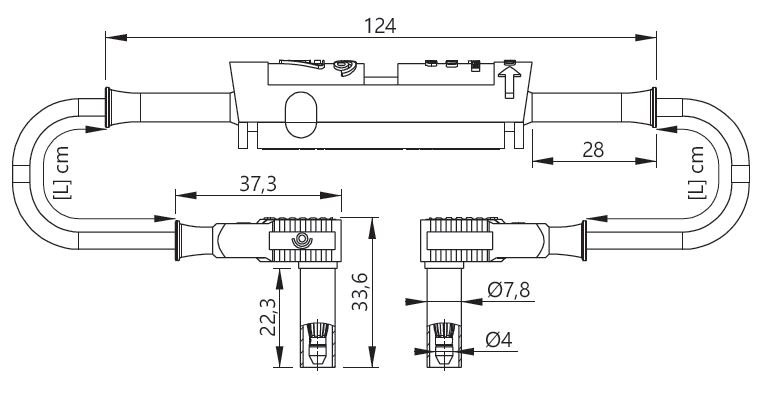

직각 바나나 플러그 퓨즈 홀더 리드의 치수도

활용 분야

측정 리드에 퓨즈 보호가
필요한 작업

기존 측정 리드의 보호 보강 — 5701 · 5704를 이미 쓰고 있는 리드 사이에 끼워 퓨즈 보호만 더합니다.
계측기 입력 연장 — 직선형 5703 · 5705로 소켓에서 측정 위치까지 리드를 늘리면서 퓨즈를 직렬로 넣습니다.
단자대 직접 연결 — 끝이 열린 5702-9012 · /X 모델에 원하는 단자를 달아 고정 배선에 연결합니다.
퓨즈 정기 교체 — 5780과 예비 퓨즈를 챙겨 점검 순회 중 현장에서 바로 교체합니다.

선택 가이드

퓨즈 종류와 연결 형태로
570x 고르기

이럴 때 (현장 조건)	권장 모델	선택 이유
500 V AC 계통에서 gG 퓨즈를 쓴다면	570x + SD(gG) 2 A	차단 용량 120 kA, 정격 500 V AC CAT III라 500 V AC 계통 보호에 맞습니다.
600 V AC 계통에서 높은 차단 용량이 필요하다면	570x + CC 2 A	차단 용량 200 kA, 정격 600 V AC CAT III라 단락 전류가 큰 계통에 적합합니다.
이미 쓰는 리드에 퓨즈만 더한다면	5701 · 5704	암-암 또는 수-암 구조라 기존 리드 사이에 그대로 끼울 수 있습니다.
단자에 직접 접속해야 한다면	5702-9012 · 5703/X · 5705/X	끝이 열려 있어 원하는 단자를 골라 직접 연결할 수 있습니다.

구성·옵션

570x 구성품과
선택 항목

항목	내용
구성품	Ø4mm 퓨즈형 확장 리드 · 커넥터 (5701 · 5704는 퓨즈 미포함, 해제 도구 포함)
선택 항목	퓨즈 종류 SD(gG) 또는 CC, 길이 50 · 100 · 150 cm, 연결부 형태
별매	퓨즈 교체용 커버 해제 도구 5780, 교체용 퓨즈
포장 수량	2개 단위 (5780은 5개)

퓨즈형 리드와 함께 보는
리드·퓨즈 제품

5701과 5704에는 퓨즈가 포함됩니까?
아닙니다. 두 모델은 퓨즈 없이 커버 해제 도구와 함께 공급되며, 퓨즈는 설비 조건에 맞춰 골라 끼우세요.
570x에 쓰는 gG와 Class CC 퓨즈는 무엇이 다릅니까?
정격 전압과 차단 용량이 다릅니다. SD(gG)는 500 V AC에 120 kA, CC는 600 V AC에 200 kA이며, 둘 다 CAT III 조합입니다.
커버 해제 도구 5780은 따로 구입해야 합니까?
5701과 5704에는 해제 도구가 들어 있고, 다른 모델은 퓨즈 교체용으로 5780을 별매로 갖춰야 합니다. 5개 단위 포장이므로 현장 점검 인원 수에 맞춰 수량을 정하세요.
열린 끝(/X) 모델은 어떻게 사용합니까?
한쪽 끝이 열린 채로 공급되므로 측정용 단자나 고정 배선에 직접 접속합니다. 5702-9012는 길이가 25 · 50 · 75 cm로 따로 나뉩니다.
