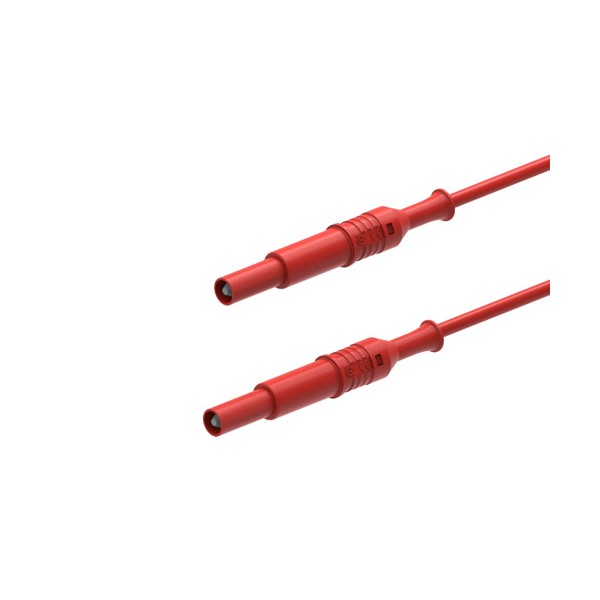

Electro-PJP 2510 테스트 리드 w/바나나 플러그 (4mm)

Electro-PJP 2510 테스트 리드 w/바나나 플러그 (4mm)

MODEL
2510
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

뽑아 둔 플러그의 금속부를
슬리브로 덮는 테스트 리드

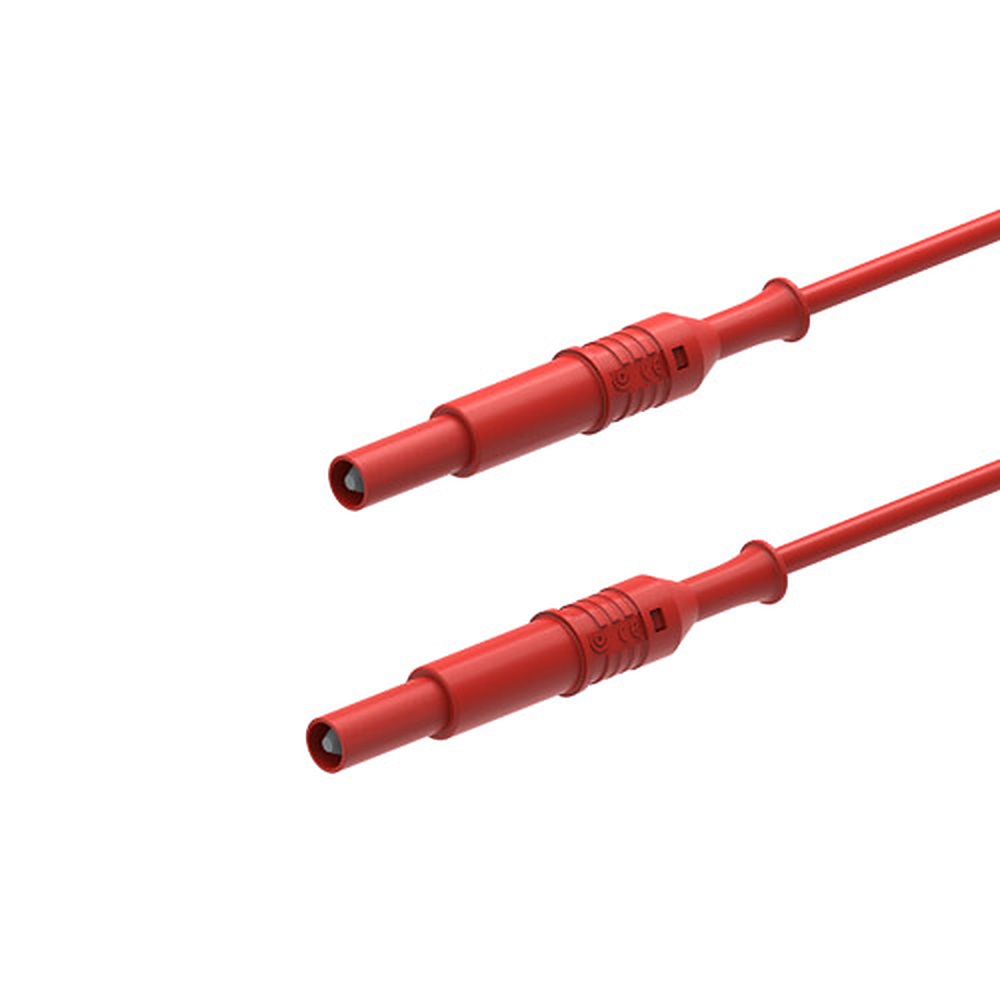

Electro-PJP Ø4mm 600 V CAT II 슬리브 바나나 리드

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 2210·2510 계열은 플러그 금속부를 슬리브로 덮는 600 V CAT II 정격의 Ø4mm 리트랙터블 슬리브 바나나 테스트 리드(Retractable Sleeve Lead)입니다. 2210/2310-600V와 2210/2410-600V 직선·직각 조합까지 모두 4개 구성이 있습니다.

2210 계열은 스태커블 구조를 함께 갖췄고, 2510은 슬리브 기능만 두어 구성이 단순합니다. 선재 단면적 0.75~2.50 mm²에 따라 정격이 12 A부터 36 A까지 나뉘어, 전자 장비 개발이나 교육 실습 현장의 저압 측정선으로 두루 쓰기 좋습니다. 이 리드는 (주)테솔이 국내에 공식 공급합니다.

600 V

CAT II 플러그 정격

4개

2210·2510 계열 구성

36 A

2.50 mm² 선재 기준 최대 전류

10 ~ 200 cm

여섯 단계 길이

특징

슬리브와 스태커블로
결선이 단순한 테스트 리드

핵심 특징현장에서 달라지는 점
리트랙터블 슬리브플러그를 꽂으면 슬리브가 밀려 올라가 단자와 맞물리므로, 뽑아 둔 리드의 금속 접점이 작업대에 드러나는 시간이 줄어듭니다.
스태커블 구조(2210 계열)플러그 뒤쪽에 다른 플러그를 겹쳐 꽂아 같은 단자에서 측정선을 나눌 수 있어 어댑터를 따로 쓰지 않아도 됩니다.
직선·직각 조합2210/2310-600V는 직선, 2210/2410-600V는 직각 끝단이라 단자 방향에 맞춰 고를 수 있습니다.
선재 4단계전압 확인용 가는 선부터 36 A급 굵은 선까지 같은 플러그 규격으로 맞출 수 있습니다.
PP 절연체, 황동·CuBe 접점니켈 도금 접점이 단자 접촉을 안정시키며, 요청하면 금·니켈 도금(AuNi)으로도 만들 수 있습니다.

연결 조건

슬리브형 플러그와
계측기 단자 조건

슬리브가 금속부를 덮는 구조이므로 연결할 단자에도 조건이 붙습니다. 2210/2410-600V는 완전 절연형 커넥터를 받는 단자가 없는 장비에만 연결하는 모델입니다. 주문 전에 접속할 계측기의 입력 단자 형식을 꼭 확인하세요.

슬리브가 물러난 상태와 덮인 상태

플러그를 단자에 밀어 넣으면 슬리브가 뒤로 물러나 금속 접점이 단자와 닿고, 뽑으면 슬리브가 제자리로 돌아와 접점을 가립니다. 2210 계열은 여기에 스태커블 후면 소켓이 더해져 있어 두 번째 측정선을 같은 단자 위에 겹쳐 꽂을 수 있습니다.

사양

슬리브 리드 4개 구성 비교와
공통 선재 사양

모델품번 구성형태정격
2210221[X]/600V-[L]-#Ø4mm 스태커블·리트랙터블 슬리브 바나나 플러그600 V CAT II
2210/2310-600V221[X]/231[X]-600V-[L]-#스태커블·리트랙터블 슬리브 / 직선600 V CAT II
2210/2410-600V221[X]/241[X]-600V-[L]-#스태커블·리트랙터블 슬리브 / 직각600 V CAT II
2510251[X]-[L]-#Ø4mm 리트랙터블 슬리브 바나나 플러그600 V CAT II

시리즈 공통 사양

항목사양
전류 정격0.75 mm² 12 A · 1.00 mm² 20 A · 1.50 mm² 25 A · 2.50 mm² 36 A
길이10 · 25 · 50 · 100 · 150 · 200 cm
색상6색(품번의 # 위치에서 지정)
절연체PP
접점황동, CuBe 니켈 도금 (AuNi 요청 시)
포장 수량10
연결 조건(2210/2410-600V)완전 절연형 커넥터를 받는 단자가 없는 장비에만 연결
품번 기호[X] 선재 · [L] 길이 · # 색상

활용 분야

600 V CAT II 저압 측정과
실습 현장

  • 전압 측정 — 600 V CAT II 이하 회로에서 멀티미터와 시험 장비 입력에 연결합니다.
  • 전자 장비 개발·시험 — 보드 시험처럼 측정선을 자주 꽂고 뽑는 작업대에 알맞습니다.
  • 교육 실습 — 학생이 결선을 반복하는 실험실에서 금속부가 드러나는 일을 줄입니다.
  • 보수 점검 — 점검 가방에 길이별로 넣어 두고 필요할 때 계측기에 연결합니다.

선택 가이드

결선 방식에 맞는
슬리브 리드 선택

이럴 때 (현장 조건)권장 모델선택 이유
한 단자에서 측정선을 분기해야 한다면2210 · 2210/2310-600V · 2210/2410-600V스태커블 소켓을 갖춰 같은 단자에 리드를 겹쳐 꽂을 수 있습니다.
단자 옆으로 리드를 빼야 한다면2210/2410-600V한쪽 끝단이 직각이라 리드를 단자 옆으로 뺄 수 있습니다.
슬리브 기능만 있으면 되고 구성이 단순해야 한다면2510스태커블 없이 슬리브 구조만 갖춰 다루기 단순합니다.

구성·옵션

품번으로 정하는
슬리브 리드 선재·길이·색상

항목내용
플러그 형태직선 · 직각 · 스태커블 · 리트랙터블 슬리브
길이 [L]10 · 25 · 50 · 100 · 150 · 200 cm
선재 단면적 [X]0.75 · 1.00 · 1.50 · 2.50 mm²
색상 #6색 중 선택

관련 제품

슬리브 리드와 함께 보는
Ø4mm 리드
