Electro-PJP FUSE10x38, SD (gG) 10x38mm 퓨즈

MODEL: FUSE10x38, SD (gG)
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

멀티미터와 퓨즈형 리드에
정격대로 갈아 끼우는 고차단 퓨즈

Electro-PJP 6.3×32 · 10×38 고차단 퓨즈

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 고차단 퓨즈는 6.3×32 FF, 10×38 gG(SD), 10×38 Class CC 세 계열의 세라믹 튜브 퓨즈(HRC 퓨즈, 고차단 용량 퓨즈)입니다. 멀티미터와 퓨즈형 테스트 리드의 보호 소자를 정격에 맞춰 교체할 때 사용합니다.

10×38 Class CC는 600 V AC에서 200 kA, gG는 500 V AC에서 120 kA를 차단하며, 6.3×32는 1000 VAC까지 0.5 A · 1 A · 2 A를 갖추어 소형 계측기 입력 보호에 맞습니다. 세 계열 모두 황동 니켈 도금 캡을 갖추었고 (주)테솔이 국내에 공식 공급합니다.

200 kA

10×38 Class CC의 차단 용량

1000 VAC

6.3×32 0.5 A · 1 A · 2 A의 정격

2 ~ 32 A

10×38 gG의 전류 범위

10개

한 포장에 들어 있는 퓨즈 수

특징

세라믹 튜브 고차단 퓨즈의
세 가지 계열

핵심 특징	현장에서 달라지는 점
세라믹 튜브 몸체	단락 전류로 퓨즈가 끊어지는 순간의 열과 압력을 세라믹이 견디므로, 리드나 계측기 내부로 손상이 번지는 범위가 줄어듭니다.
황동 니켈 도금 캡	캡 접촉면이 산화에 강해 퓨즈 홀더와의 접촉 저항이 일정하게 유지됩니다.
6.3×32 계열	0.5 A · 1 A · 2 A는 1000 VAC, 4 A · 7 A는 600 VAC 정격이어서 소형 계측기 입력에 맞는 전류값을 세밀하게 고를 수 있습니다.
10×38 gG(SD) 계열	일반 배전용 gG 퓨즈로 2~20 A는 500 VAC, 32 A는 400 VAC 정격이라 넓은 전류 범위를 한 계열로 갖출 수 있습니다.
10×38 Class CC 계열	2~20 A 전 구간에서 600 V AC 200 kA의 정격이라 차단 용량 여유가 필요한 제어 회로에 알맞습니다.
10개 단위 포장	예비 퓨즈를 전류값별로 한 포장씩 갖춰 두면 현장 교체 때 재주문 대기가 줄어듭니다.

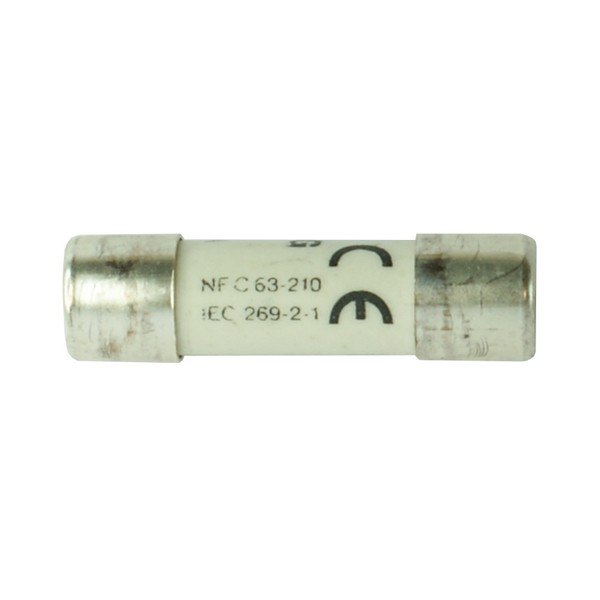

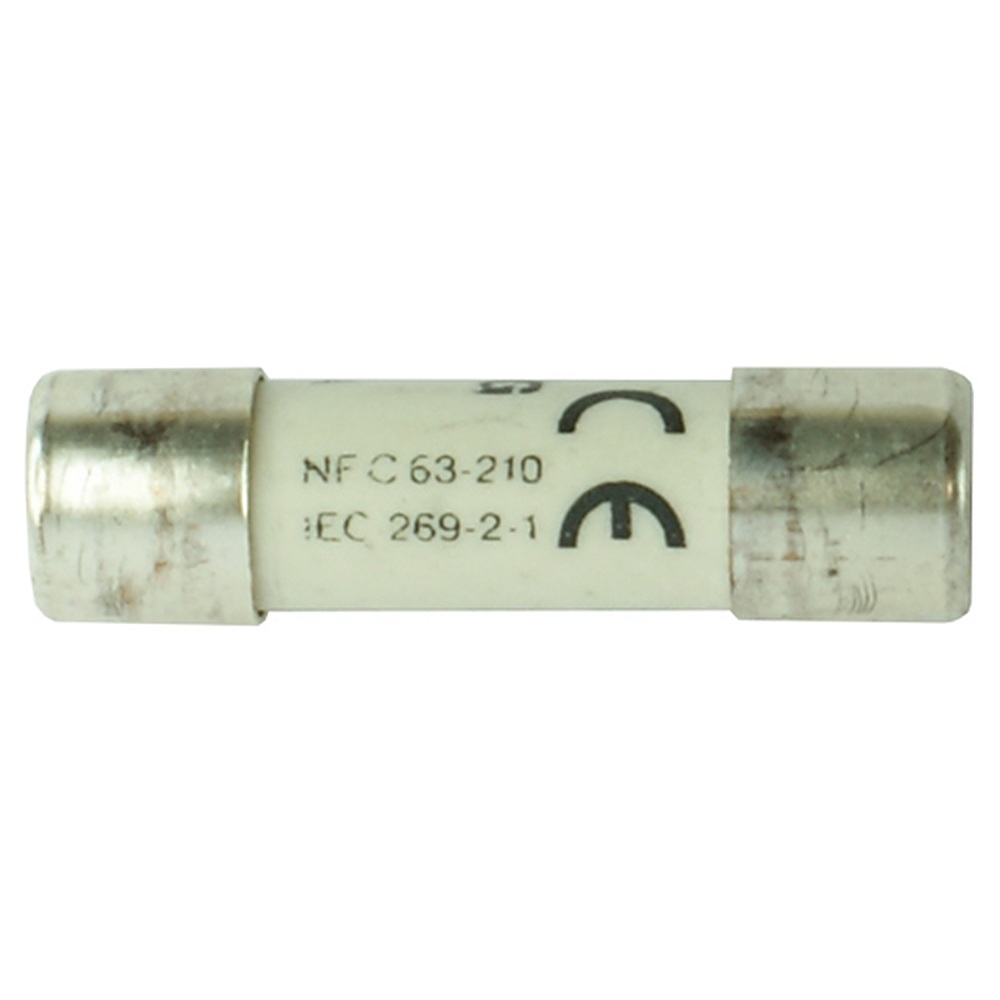

세라믹 원통형 10x38mm 퓨즈 외형

정격 읽기

퓨즈 선택 전에
확인하는 세 값

퓨즈는 치수, 정격 전압, 정격 전류가 사용 중인 리드나 홀더와 모두 일치해야 합니다. 같은 10×38라도 gG는 500 VAC, CC는 600 V AC로 정격 전압과 차단 용량이 다르므로 홀더 표면에 적힌 규격과 대조해 고르세요.

차단 용량은 퓨즈의 정격이고 퓨즈를 끼운 리드의 CAT 등급과 별개입니다. 퓨즈형 확장 리드 570x에 끼울 퓨즈를 고를 때는 Electro-PJP 퓨즈형 확장 리드의 정격과 함께 비교하세요.

퓨즈 홀더에 맞는 치수 확인

6.3×32와 10×38는 길이와 지름이 모두 달라 서로 홀더에 들어가지 않습니다. 교체 전에 끊어진 퓨즈의 치수를 자로 재거나 홀더 규격을 확인하면 잘못된 규격을 주문하는 일을 막을 수 있습니다.

사양

6.3×32 · 10×38 퓨즈
16개 정격 사양

종류	전류	정격 전압	차단 용량	품번
6.3×32 FF	0.5 A AC	1000 VAC	50 kA	FUSE6X32HPC-0.5A-1000V
6.3×32 FF	1 A AC	1000 VAC	30 kA	FUSE6X32HPC-1A-1000V
6.3×32 FF	2 A AC	1000 VAC	30 kA	FUSE6X32HPC-2A1000V
6.3×32 FF	4 A AC	600 VAC	50 kA	FUSE6X32HPC-4A-600V
6.3×32 FF	7 A AC	600 VAC	50 kA	FUSE6X32HPC-7A-600V
10×38 SD (gG)	2 A AC	500 VAC	120 kA	FUSE10x38-SD-2A
10×38 SD (gG)	6 A AC	500 VAC	120 kA	FUSE10x38-SD-6A
10×38 SD (gG)	10 A AC	500 VAC	120 kA	FUSE10x38-SD-10A
10×38 SD (gG)	16 A AC	500 VAC	120 kA	FUSE10x38-SD-16A
10×38 SD (gG)	20 A AC	500 VAC	120 kA	FUSE10x38-SD-20A
10×38 SD (gG)	32 A AC	400 VAC	120 kA	FUSE10x38-SD-32A
10×38 Class CC	2 A AC	600 V AC	200 kA	FUSE10x38-CC-2A
10×38 Class CC	6 A AC	600 V AC	200 kA	FUSE10x38-CC-6A
10×38 Class CC	10 A AC	600 V AC	200 kA	FUSE10x38-CC-10A
10×38 Class CC	15 A AC	600 V AC	200 kA	FUSE10x38-CC-15A
10×38 Class CC	20 A AC	600 V AC	200 kA	FUSE10x38-CC-20A

시리즈 공통 사양

항목	사양
치수	6.3×32 mm / 10×38 mm
튜브 소재	세라믹
캡 소재	황동, 니켈 도금
동작 특성	6.3×32 FF / 10×38 gG(SD) / 10×38 Class CC
포장 수량	10개

활용 분야

고차단 퓨즈로 교체하는
계측기 · 제어반 보호 소자

멀티미터 입력 보호 — 계측기가 요구하는 치수·정격의 퓨즈로 교체해 전류 입력 퓨즈 소손 후 측정을 재개합니다.
퓨즈형 테스트 리드 관리 — 570x 확장 리드와 퓨즈 홀더 리드에 끼운 퓨즈를 정격에 맞춰 교체합니다.
제어반 보호 소자 관리 — 10×38 CC · gG를 전류값별로 비치해 분기 회로 보호 소자를 교체합니다.
예비품 비축 — 10개 단위 포장으로 자주 사용하는 전류값을 현장 공구함에 상비합니다.

선택 가이드

차단 용량과 전압으로 고르는
퓨즈 규격

이럴 때 (현장 조건)	권장 규격	선택 이유
차단 용량 200 kA가 필요할 때	10×38 Class CC	600 V AC 정격에서 세 계열 가운데 차단 용량이 가장 높아 단락 전류가 큰 회로에 맞습니다.
소형 1000 VAC 퓨즈가 필요할 때	6.3×32 0.5 · 1 · 2 A	1000 VAC 정격에 30~50 kA를 갖춘 소형 규격이라 계측기 입력 퓨즈 교체에 알맞습니다.
500 VAC에서 일반 배전용 gG가 필요할 때	10×38 SD(gG) 2~20 A	120 kA 차단 용량에 5단계 전류 구성으로 분기 회로 보호 소자 교체에 맞습니다.
600 VAC에서 4 A · 7 A가 필요할 때	6.3×32 4 A · 7 A	6.3×32 소형 규격 가운데 600 VAC 50 kA 정격을 갖춘 전류값입니다.

구성·옵션

10개 포장 구성과
전류값 선택

항목	내용
구성품	세라믹 튜브 고차단 퓨즈 10개 포장
선택 항목	6.3×32 0.5~7 A / 10×38 SD 2~32 A / 10×38 CC 2~20 A
호환 제품	Electro-PJP 퓨즈형 확장 리드 570x, 퓨즈 내장 리드와 프로브

고차단 퓨즈를 쓰는
퓨즈형 리드 · 프로브

고차단 퓨즈 규격은 어떤 기준으로 고릅니까?
치수, 정격 전압, 정격 전류 세 가지가 홀더와 맞아야 합니다. 같은 치수라도 gG와 Class CC는 전압과 차단 용량이 다르므로 계측기나 리드가 요구하는 동작 특성을 따르세요.
차단 용량은 리드의 CAT 등급과 같은 기준입니까?
아닙니다. 차단 용량은 퓨즈의 정격이며 리드의 CAT 등급과는 따로 판단합니다. 측정 계통의 예상 단락 전류와 퓨즈의 차단 용량을 대조하세요.
Electro-PJP 고차단 퓨즈는 몇 개 단위로 포장됩니까?
전 규격 10개 단위입니다. 세라믹 튜브에 황동 니켈 도금 캡을 갖춘 퓨즈 10개가 한 포장에 들어 있습니다.
6.3×32 퓨즈를 10×38 홀더에 쓸 수 있습니까?
아닙니다. 두 규격은 길이와 지름이 달라 홀더에 맞지 않으므로, 홀더에 표시된 치수에 맞는 규격을 주문하세요.
