Electro-PJP Safety Shunt는 퓨즈를 내장해 두 접점을 임시로 잇는 130 cm 션트 리드(Safety Shunt Lead, 안전 점퍼 리드)입니다. 이중 절연과 전선 마모 표시를 갖춘 이중 피복 구조로, 유지보수와 시운전 중 접점을 연결할 때 사용합니다.
두 접점이 잘못 단락되면 큰 피해로 이어질 수 있습니다. 이 리드는 내장 퓨즈가 끊어지면서 단락 전류를 차단해 피해 규모를 줄입니다. 네 구성은 CAT 정격과 차단 용량이 서로 다르며, (주)테솔이 국내에 공식 공급합니다.
특징
단락 사고를 줄이는 Safety Shunt 리드 구조
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 퓨즈 내장 | 접점이 잘못 단락되면 퓨즈가 먼저 끊어져 설비와 작업자가 입는 피해를 줄입니다. |
| 이중 피복과 마모 표시 | 바깥 피복이 닳으면 안쪽 절연색이 드러나므로 교체할 때를 바로 알 수 있습니다. |
| IP2X 접촉 보호 | 3600Shu와 5900Shu는 IP2X, 13000Shu는 제어된 IP2X 구조라 손가락이 충전부에 닿는 사고를 막습니다. |
| 팁과 접속 선택 | Ø2mm 팁, Ø4mm 팁, Ø4mm 바나나 수 접속 가운데 단자 형상에 맞는 구성을 고를 수 있습니다. |
| 실리콘 피복 옵션 | PVC 대신 실리콘 피복을 고르면 저온 환경이나 유연성이 필요한 작업장에도 대응할 수 있습니다. |
정격
Safety Shunt 구성별 전압 등급과 차단 용량
네 구성은 정격이 서로 다르므로, 설비의 전압과 CAT 등급에 맞는 구성만 사용하세요. 3900Shu는 1000 V CAT III, 3600Shu는 400 V CAT IV입니다. 5900Shu는 400 V AC CAT II, 13000Shu는 1000 V AC CAT II라서 CAT III·IV 설비에는 적용하지 않습니다. 차단 용량은 0.5 A 퓨즈 구성이 50 kA, 6.3 A 퓨즈 구성이 120 kA입니다.

CAT II 구성을 쓸 수 있는 범위
5900Shu와 13000Shu는 CAT II 정격이므로 CAT III·CAT IV 설비에는 사용하지 않습니다. 설비 인입부나 분전반 주변에서 작업한다면 3900Shu 또는 3600Shu를 고르세요.
사양

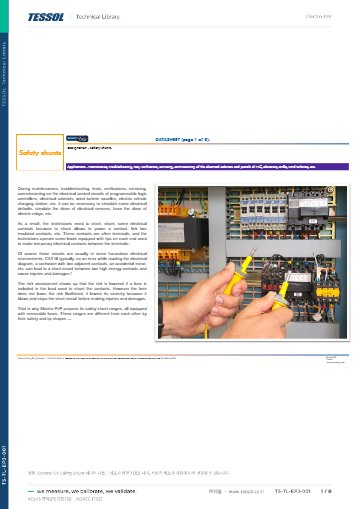

Safety Shunt 4개 구성 비교와 공통 사양
| 항목 | 3900Shu | 3600Shu | 5900Shu | 13000Shu |
|---|---|---|---|---|
| 접속 | Ø4mm 팁 | Ø2mm 팁 | Ø4mm 바나나 수 접속 | Ø4mm 바나나 수 접속 |
| 정격 전압 | 1000 V CAT III | 400 V CAT IV | 400 V AC CAT II (CAT III · IV 아님) | 1000 V AC CAT II (CAT III · IV 아님) |
| 퓨즈 정격 전류 | 0.5 A AC | 6.3 A AC | 6.3 A AC | 0.5 A AC |
| 차단 용량 | 50 kA | 120 kA | 120 kA | 50 kA |
| 접촉 보호 | 해당 없음 | IP2X | IP2X | 제어된 IP2X |

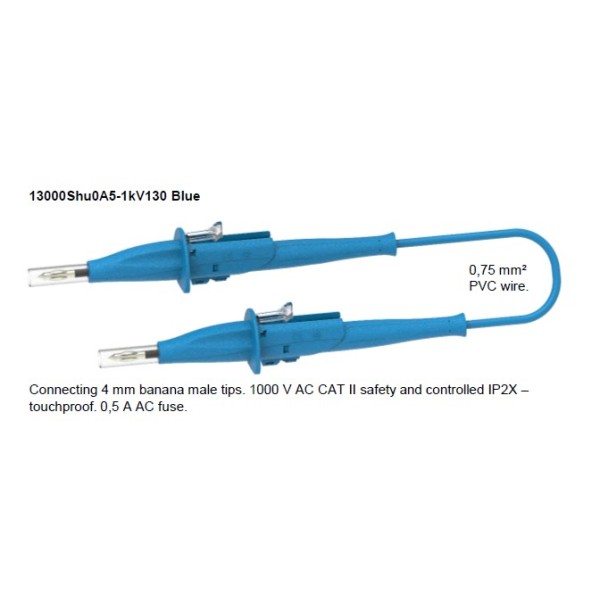

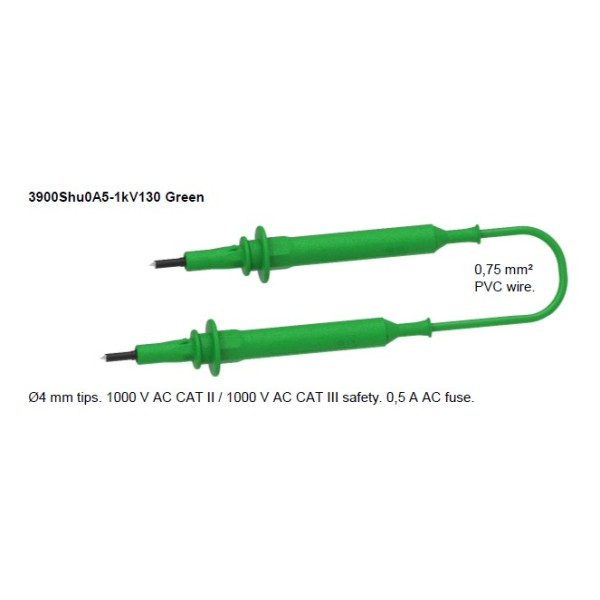

| 품번 | 3900Shu0A5-1kV130-# | 3600Shu6A3-120kA130-# | 5900Shu6A3-120kA130-# | 13000Shu0A5-1kV130-# |
시리즈 공통 사양
| 항목 | 사양 |
|---|---|
| 길이 | 130 cm |
| 피복 | PVC (실리콘 선택 가능) |
| 단면적 | 0.75 mm² (약 AWG18) · 1.00 · 1.50 · 2.50 mm² 선택 가능 |
| 절연 구조 | 이중 피복 (이중 절연과 전선 마모 표시) |
| 절연 방식 | 강화 절연 |
| 오염도 | 2 |

활용 분야

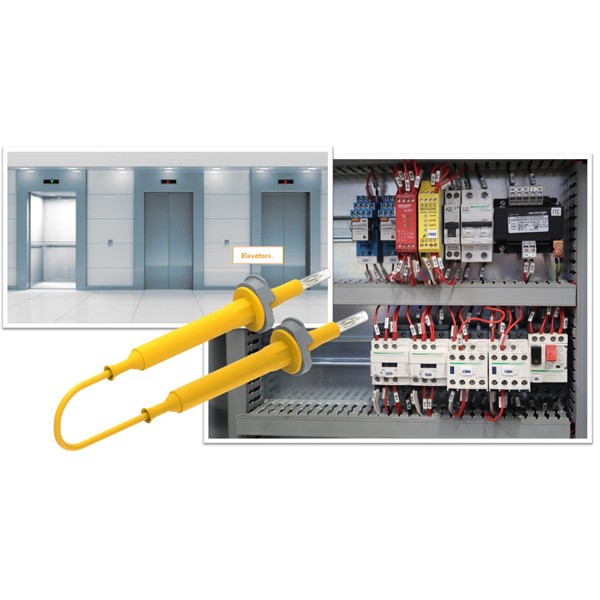

Safety Shunt로 접점을 임시 연결하는 작업
- 설비 유지보수 — 점검하는 동안 회로를 퓨즈 보호 아래 임시로 잇습니다.
- 고장 점검과 시험 — 두 접점을 이어 회로가 동작하는지 확인합니다.
- 시운전 — 설비 동작을 단계별로 확인하면서 필요한 접점을 임시로 연결합니다.

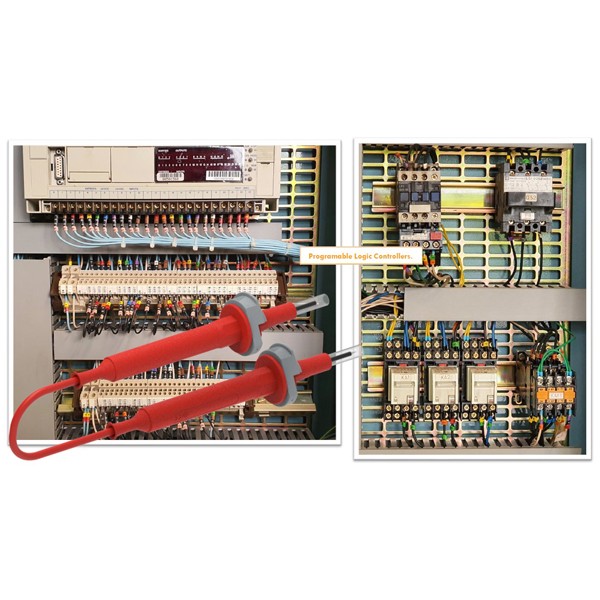

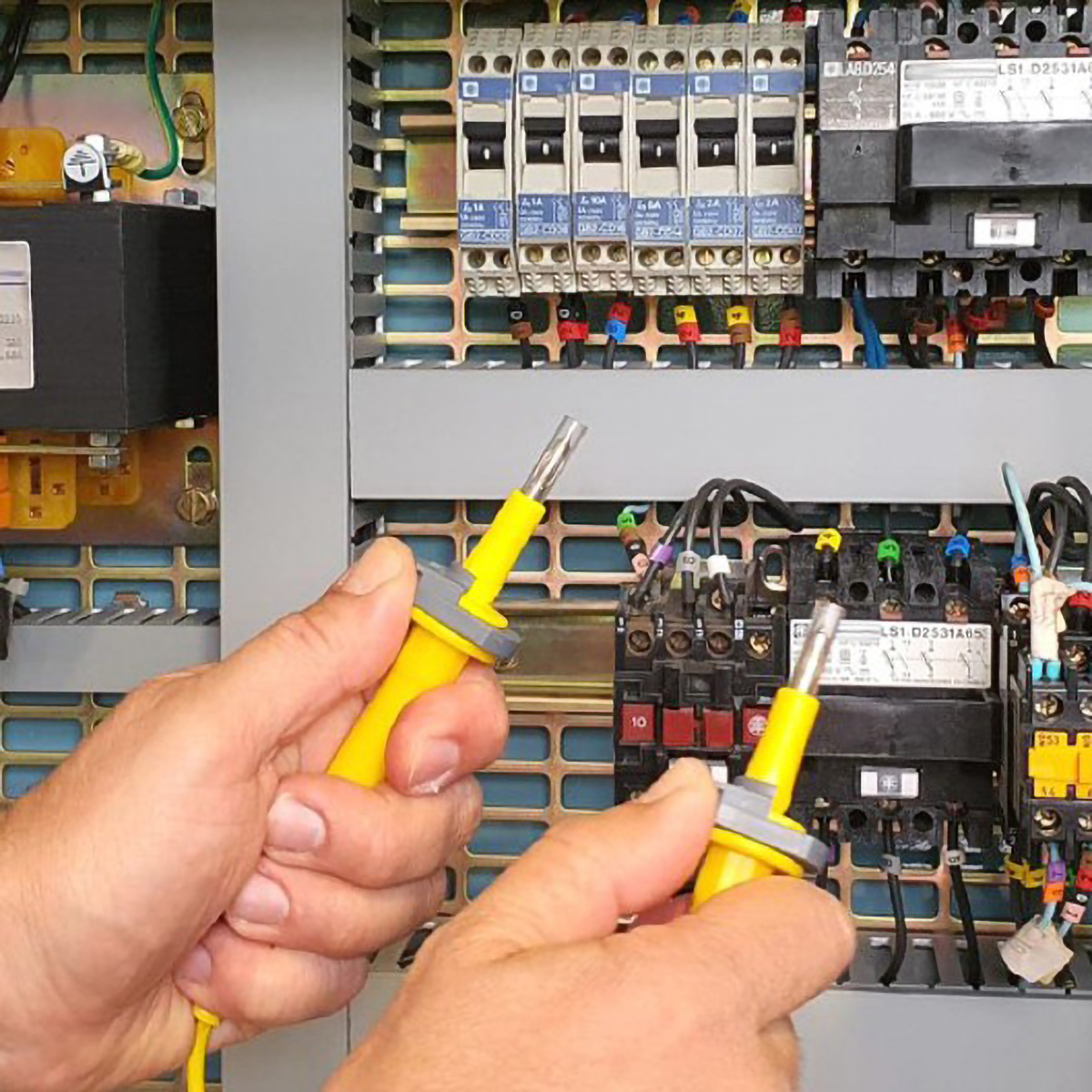

- PLC 제어반 — 릴레이를 강제로 동작시켜 출력 회로를 점검합니다.

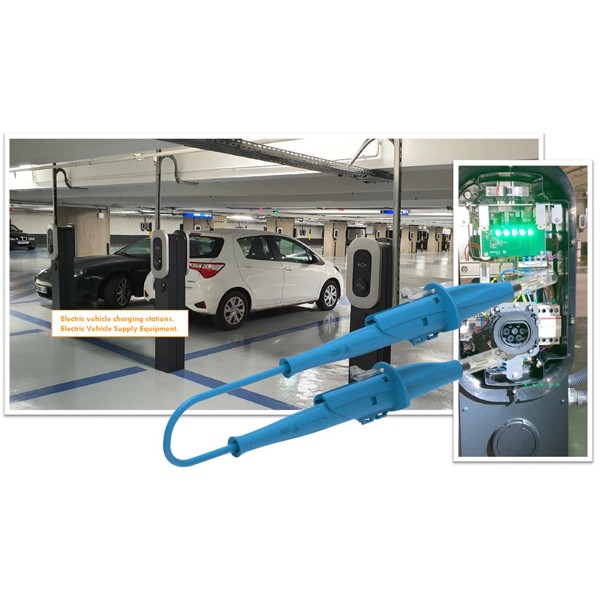

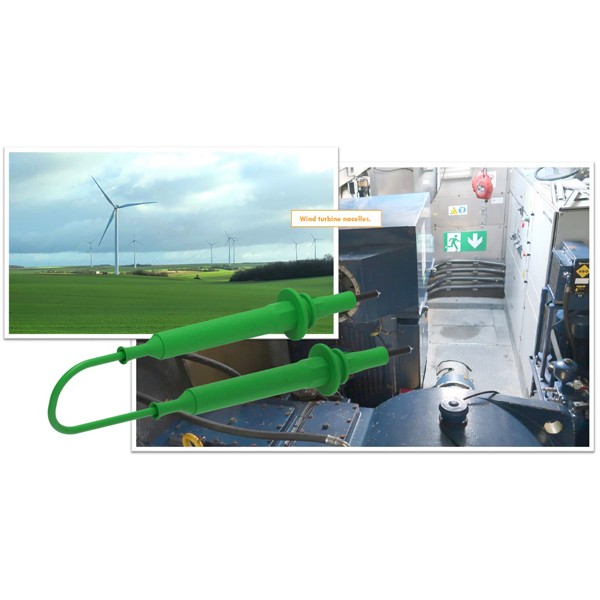

- 풍력 발전 설비실과 전기차 충전 설비 — 높은 안전 등급이 요구되는 전기 작업에 사용합니다.

선택 가이드
설비 전압과 CAT 등급으로 고르는 Safety Shunt 구성
| 이럴 때 (현장 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| Ø4mm 단자를 쓰는 1000 V CAT III 설비라면 | 3900Shu | 0.5 A 퓨즈와 차단 용량 50 kA의 Ø4mm 팁 구성이라 고전압 CAT III 작업에 맞습니다. |

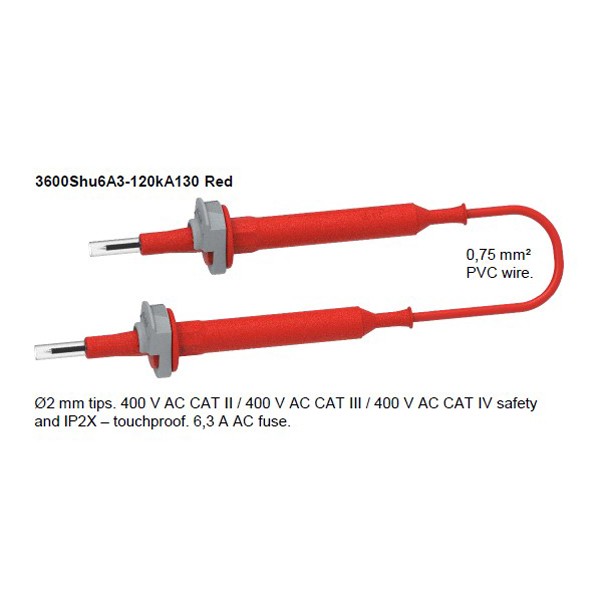

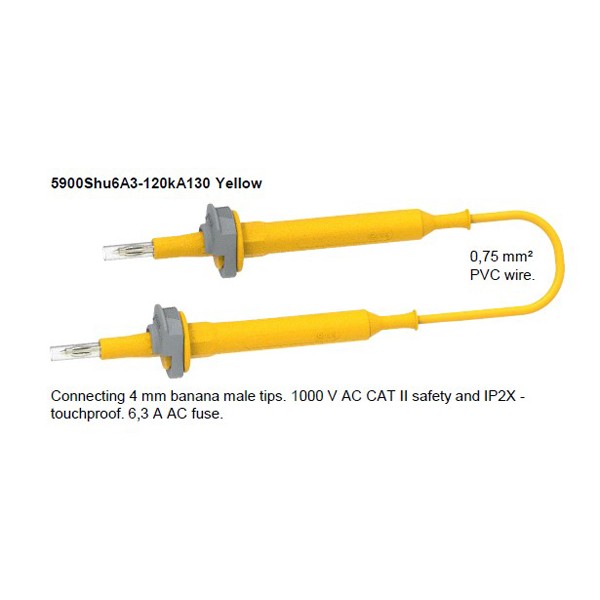

| Ø2mm 팁이 필요한 400 V CAT IV 설비라면 | 3600Shu | IP2X 접촉 보호에 차단 용량 120 kA의 6.3 A 퓨즈를 갖춰 인입부 가까운 작업에도 대응합니다. |
| 바나나 수 접속을 쓰는 400 V CAT II 설비라면 | 5900Shu | IP2X 접촉 보호에 6.3 A, 120 kA 퓨즈를 갖춰 바나나 단자에 바로 연결할 수 있습니다. |
| 바나나 수 접속을 쓰는 1000 V CAT II 설비라면 | 13000Shu | 제어된 IP2X 구조에 0.5 A, 50 kA 퓨즈를 갖춰 1000 V급 CAT II 회로에 맞습니다. |

구성·옵션
Safety Shunt 품번과 선택 옵션
| 구성 | 품번 |
|---|---|
| 3900Shu | 3900Shu0A5-1kV130-# |
| 3600Shu | 3600Shu6A3-120kA130-# |
| 5900Shu | 5900Shu6A3-120kA130-# |
| 13000Shu | 13000Shu0A5-1kV130-# |
관련 제품
Safety Shunt와 함께 보는 Electro-PJP 테스트 리드
- Electro-PJP Ø4mm 안전 바나나 테스트 리드 (2060 · 2350 · 2410 · 2710 · 2310-IV)
- Electro-PJP Ø4mm 600 V CAT II 슬리브 바나나 리드 (2210 · 2510)
- Electro-PJP Ø4mm 비안전형 바나나 리드 (2010 · 2020 · 2030 · 2040 · 2110 · 2810 · 2018)
Safety Shunt 네 구성 가운데 무엇을 골라야 합니까?
설비의 전압과 CAT 등급으로 고르세요. 3900Shu는 1000 V AC CAT III, 3600Shu는 400 V AC CAT IV 설비용이며, 단자 형상은 각각 Ø4mm 팁과 Ø2mm 팁입니다.
3600Shu와 5900Shu는 무엇이 다릅니까?
두 구성 모두 6.3 A, 120 kA 퓨즈를 내장합니다. 차이는 접속과 정격으로, 3600Shu는 Ø2mm 팁에 400 V CAT IV, 5900Shu는 Ø4mm 바나나 수 접속에 400 V CAT II입니다.
Safety Shunt의 길이와 피복도 선택할 수 있습니까?
피복과 단면적은 선택할 수 있고, 길이는 130 cm로 고정입니다. 피복은 PVC와 실리콘 가운데, 단면적은 0.75·1.00·1.50·2.50 mm² 가운데 고릅니다.
PLC 제어반에서는 안전 션트 리드를 어떻게 사용합니까?
점검할 접점 두 곳을 리드로 이어 릴레이를 강제로 동작시킵니다. 연결하기 전에 해당 회로의 전압과 CAT 등급이 고른 구성의 정격 이내인지 확인하세요.
FAQ 자주묻는 질문
-
Safety Shunt 네 구성 가운데 무엇을 골라야 합니까?
설비의 전압과 CAT 등급으로 고르세요. 3900Shu는 1000 V AC CAT III, 3600Shu는 400 V AC CAT IV 설비용이며, 단자 형상은 각각 Ø4mm 팁과 Ø2mm 팁입니다.
-
3600Shu와 5900Shu는 무엇이 다릅니까?
두 구성 모두 6.3 A, 120 kA 퓨즈를 내장합니다. 차이는 접속과 정격으로, 3600Shu는 Ø2mm 팁에 400 V CAT IV, 5900Shu는 Ø4mm 바나나 수 접속에 400 V CAT II입니다.
-
Safety Shunt의 길이와 피복도 선택할 수 있습니까?
피복과 단면적은 선택할 수 있고, 길이는 130 cm로 고정입니다. 피복은 PVC와 실리콘 가운데, 단면적은 0.75·1.00·1.50·2.50 mm² 가운데 고릅니다.
-
PLC 제어반에서는 안전 션트 리드를 어떻게 사용합니까?
점검할 접점 두 곳을 리드로 이어 릴레이를 강제로 동작시킵니다. 연결하기 전에 해당 회로의 전압과 CAT 등급이 고른 구성의 정격 이내인지 확인하세요.
