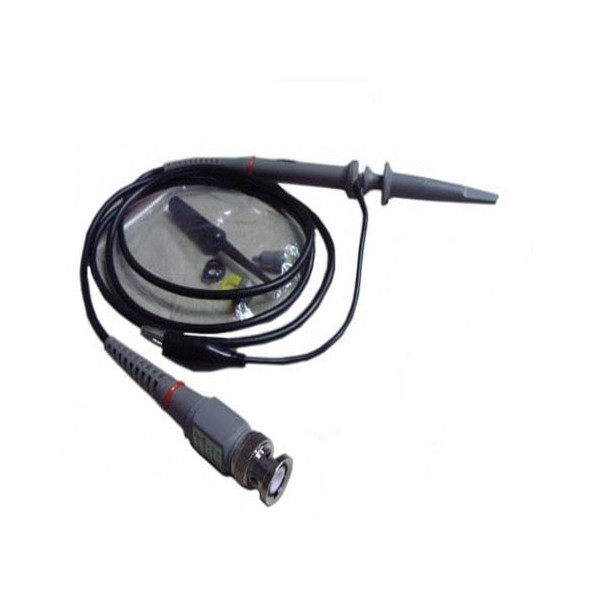

P6100 오실로스코프 프로브

P6100 오실로스코프 프로브

MODEL
P6100
브랜드
제품문의 구매하기

펜 스위치로 배율을 바꾸는
범용 오실로스코프 프로브

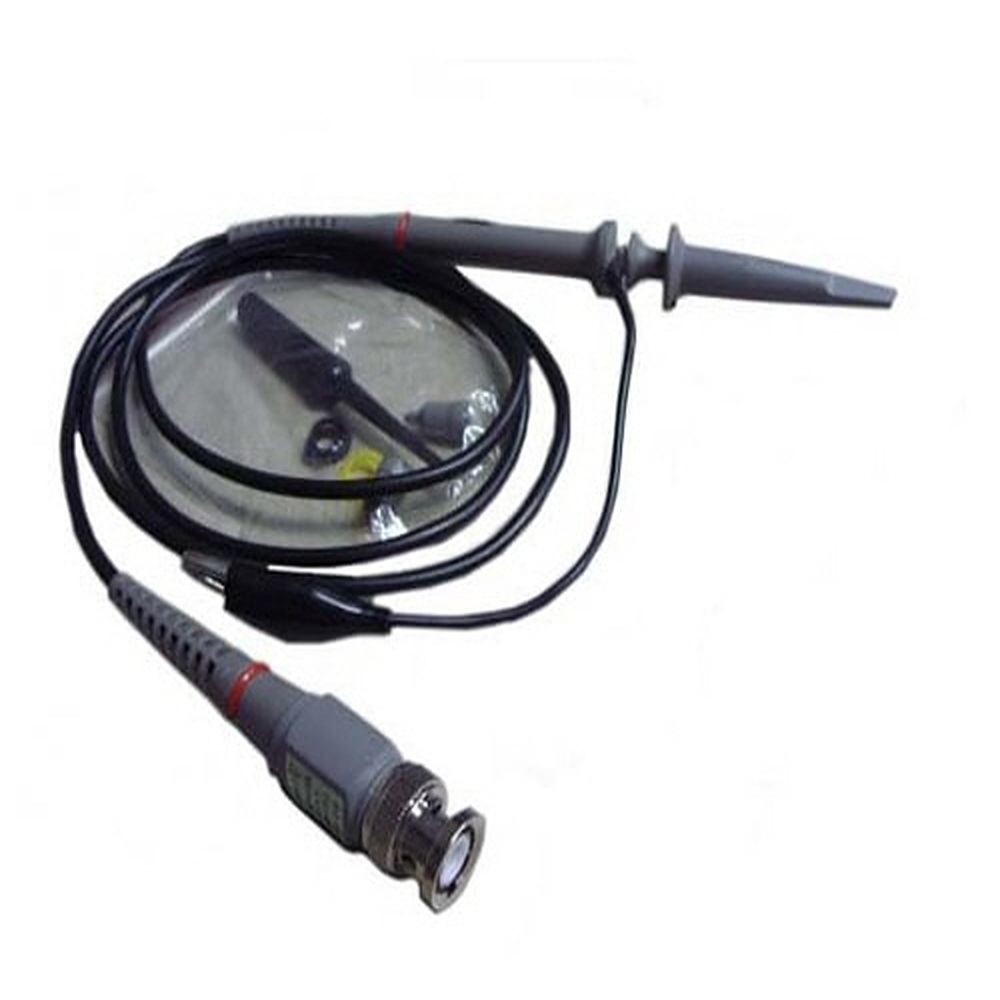

P6100 BNC 범용 오실로스코프 프로브

견적 받기

P6100은 BNC 커넥터로 오실로스코프에 연결하는 범용 패시브 프로브(10:1·1:1 전환식 오실로스코프 프로브)로, 10X 위치에서 100 MHz 대역폭과 3.5 ns 상승 시간을 갖춰 고속 디지털 신호와 일반 아날로그 파형을 관측합니다.

프로브 펜의 스위치로 10:1과 1:1 배율을 전환하므로 큰 진폭의 신호와 미세 신호를 한 프로브로 나눠 측정하고, 120 cm 케이블이 작업대 위 장비 간 거리를 감당합니다. 이 프로브는 (주)테솔이 국내에 공식 공급합니다.

100 MHz

10X 위치 대역폭

3.5 ns

10X 위치 상승 시간

13 ~ 17 pF

프로브 입력 정전용량

120 cm

프로브 케이블 길이

특징

배율 전환과 BNC로
호환을 넓힌 프로브

핵심 특징현장에서 달라지는 점
10:1 · 1:1 전환큰 진폭 신호는 10:1로, 미세 신호는 1:1로 같은 프로브에서 바꿔 측정하므로 프로브를 교체하지 않아도 됩니다.
표준 BNC 커넥터BNC 입력을 갖춘 오실로스코프에 어댑터 없이 연결하므로 장비 교체 때도 프로브를 계속 사용합니다.
100 MHz 대역폭(10X)수십 MHz 클럭과 고속 디지털 신호의 파형 형태를 왜곡 없이 관측하는 범위를 확보합니다.
13 ~ 17 pF 입력 정전용량회로에 얹는 부하를 가늠할 수 있어 신호원의 임피던스에 맞춰 프로브 사용 여부를 판단합니다.
구리 와이어 케이블120 cm 길이의 케이블이 작업대와 장비 사이를 충분히 잇습니다.
오실로스코프 브랜드 무관BNC 입력만 맞으면 오실로스코프 브랜드를 가리지 않고 함께 사용합니다.

대역폭 검토

대역폭과 상승 시간의
관계 계산

프로브의 상승 시간 3.5 ns는 대역폭 100 MHz와 맞아떨어지는 값으로, 대역폭에 상승 시간을 곱한 0.35 근사치와 일치합니다. 측정하려는 신호의 상승 시간이 프로브 상승 시간의 세 배 이상 느려야 파형 왜곡이 작으므로, 이 프로브로는 대략 10 ns 이상의 에지까지 신뢰도 있게 관측합니다.

  • 10X 위치에서 측정: 100 MHz 대역폭과 3.5 ns 상승 시간이 적용되는 위치입니다.
  • 1:1 위치에서 측정: 대역폭이 10X보다 낮아지는 일반적 특성이 있어 저속 신호와 미세 신호용으로 사용합니다.
  • 보상 조정: 10X 사용 전에 오실로스코프 보정 단자의 사각파로 프로브 보상을 맞춥니다.

보정 단자에서 프로브 보상을 맞추는 작업

프로브 팁을 오실로스코프 보정 단자에 대고 사각파가 모서리 둥글림이나 오버슈트 없이 직각에 가깝게 표시되도록 보상 조정 나사를 돌립니다. 장비를 바꾸거나 채널을 바꿀 때마다 같은 절차를 반복하면 배율 오차가 줄어듭니다.

사양

100 MHz BNC
프로브 사양

항목사양
대역폭100 MHz(10X)
상승 시간3.5 ns(10X)
감쇠 배율10:1 · 1:1 전환
입력 정전용량13 ~ 17 pF
케이블 길이120 cm
커넥터표준 BNC
케이블 재질구리 와이어
구성품프로브 펜 1 · 접지선 1 · 보호 캡 2

활용 분야

범용 프로브가
필요한 현장

  • 고속 신호 관측 — 10X 위치에서 100 MHz 대역 신호의 형태를 관측합니다.
  • 배율 전환 측정 — 10:1과 1:1을 바꿔 가며 큰 신호와 작은 신호를 측정합니다.
  • 장비 공용 사용 — BNC 입력 오실로스코프를 쓰는 여러 작업대에서 프로브를 공용으로 사용합니다.

구성·옵션

구성품과
부속

구성품수량
오실로스코프 프로브 펜1개
접지선1개
보호 캡2개
