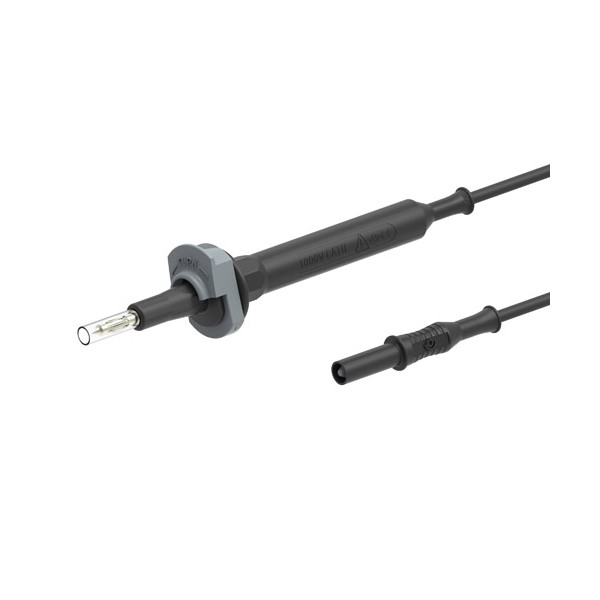

Electro-PJP 5930 테스트 리드 w/테스트 팁, 바나나 플러그

Electro-PJP 5930 테스트 리드 w/테스트 팁, 바나나 플러그

MODEL
5930
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

측정점에 눌러 대면
접촉 압력이 일정한 프로브 리드

Electro-PJP 4930 · 4940 · 5930 · 5940 스프링 팁 프로브 리드

견적 받기

Electro-PJP 국내 정식 공급 파트너

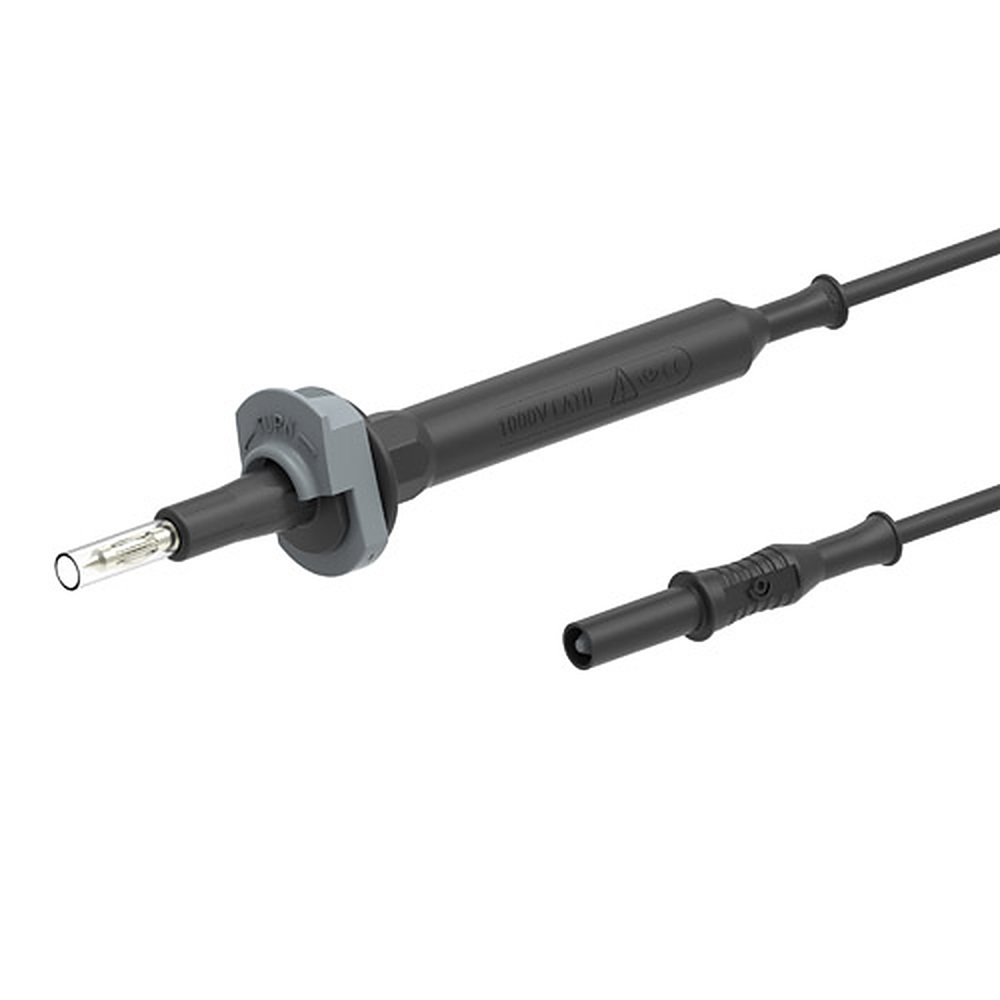

Electro-PJP 4930·4940·5930·5940은 1000 V CAT II 정격의 Ø4mm 스프링 팁 프로브 리드(Spring Tip Probe Lead, 팁 일체형 계측 리드선)입니다. 49xx는 리트랙터블 슬리브, 59xx는 IP2X 스프링 팁과 락킹 슬리브를 갖춘 120 cm 구성입니다.

팁을 측정점에 눌러 대면 스프링이 접촉 압력을 일정하게 유지하므로, 손이 흔들리는 환경에서도 판독값이 안정됩니다. 길이는 120 cm 한 가지이며 플러그는 직선(4930·5930)과 직각(4940·5940) 가운데 고를 수 있습니다. 이 리드는 (주)테솔이 국내에 공식 공급합니다.

1000 V

CAT II 플러그 정격

120 cm

단일 길이 구성

IP2X

59xx 스프링 팁 보호 등급

5개

포장 단위

특징

슬리브 방식으로 나뉘는
스프링 팁 리드 두 계열

핵심 특징현장에서 달라지는 점
Ø4mm 스프링 팁팁을 누르는 만큼 스프링이 들어가 접촉 압력이 고르게 유지되므로, 단자면에 닿는 순간 값이 안정됩니다.
리트랙터블 슬리브(49xx)플러그를 꽂으면 슬리브가 물러나며 단자와 맞물려, 금속부가 덮인 채로 연결됩니다.
락킹 슬리브와 IP2X 팁(59xx)슬리브가 잠겨 연결 중 플러그가 빠지는 일이 줄고, 팁도 IP2X 보호 구조를 갖춥니다.
직선·직각 플러그계측기 단자 방향에 맞춰 케이블이 단자 정면이나 옆으로 향하도록 고를 수 있습니다.
120 cm 일체형탐침과 리드가 한 가닥이어서 점검 중에 중간 연결 부위가 생기지 않습니다.

계열 구분

49xx와 59xx의
구조 차이

49xx와 59xx는 정격과 길이가 같고 슬리브 방식만 다릅니다. 49xx는 PP·PA6 소재에 리트랙터블 슬리브를 두고, 59xx는 PP·PA6.6 소재에 락킹 슬리브와 IP2X 스프링 팁을 둡니다. 연결을 풀고 맞추는 횟수가 잦은 작업대에는 49xx가, 케이블이 당겨지는 현장에는 59xx가 알맞습니다.

선재는 0.75 mm²가 12 A, 1.00 mm²가 20 A로 두 가지입니다. 퓨즈를 내장한 같은 번호대 모델은 퓨즈 내장 스프링 팁 프로브 리드 페이지에서 비교하세요.

락킹 슬리브의 고정 방식

59xx의 락킹 슬리브는 플러그를 단자에 꽂은 뒤 슬리브를 돌려 고정합니다. 작업 중 리드가 당겨지는 환경에서도 접점이 단자에 유지됩니다. 49xx의 리트랙터블 슬리브는 꽂기만 하면 단자와 맞물리므로 반복 연결이 빠릅니다.

사양

4개 모델 비교와
스프링 팁 리드 사양

모델품번 구성팁 / 슬리브플러그정격
4930493[X]-IEC-120-#Ø4mm 스프링 팁 · 리트랙터블 슬리브Ø4mm 직선1000 V CAT II
4940494[X]-IEC-120-#Ø4mm 스프링 팁 · 리트랙터블 슬리브Ø4mm 직각1000 V CAT II
5930593[X]-IEC-120-#Ø4mm IP2X 스프링 팁 · 락킹 슬리브Ø4mm 직선1000 V CAT II
5940594[X]-IEC-120-#Ø4mm IP2X 스프링 팁 · 락킹 슬리브Ø4mm 직각1000 V CAT II

스프링 팁 리드 공통 사양

항목사양
전류 정격0.75 mm² 12 A · 1.00 mm² 20 A
길이120 cm
색상(49xx)R · N · BL · V · J · BC · BN · G
색상(59xx)R · N · BL · V · J · BC · BN
절연체(49xx)PP · PA6
절연체(59xx)PP · PA6.6
금속부황동, CuBe 니켈 도금 (AuNi 요청 시)
포장 수량5
품번 기호[X] 선재 · # 색상

활용 분야

스프링 팁으로 눌러
측정하는 점검 작업

  • 전원 회로 점검 — 단자 사이 전압을 팁으로 눌러 읽는 반복 측정에 적합합니다.
  • 기판 점검 — 작은 측정점에 스프링 팁을 접촉해 신호를 확인합니다.
  • 계측기 연결 — Ø4mm 바나나 소켓이 있는 계측기에 플러그를 직접 꽂습니다.
  • 설비 점검 — 여러 지점을 번갈아 측정하는 순회 점검에서 한 손으로 팁을 대고 읽습니다.

선택 가이드

작업 조건에 맞는
슬리브·플러그 선택

이럴 때 (현장 조건)권장 모델선택 이유
연결과 분리를 자주 반복한다면4930 · 4940리트랙터블 슬리브라 꽂는 동작만으로 연결되어 반복 연결이 빠릅니다.
케이블이 당겨지는 현장이라면5930 · 5940락킹 슬리브로 플러그를 고정하므로 작업 중 리드가 잘 빠지지 않습니다.
계측기 단자가 정면을 향한다면4930 · 5930직선 플러그라 케이블이 단자 정면으로 곧게 빠집니다.
케이블을 옆으로 빼야 한다면4940 · 5940직각 플러그라 케이블이 옆으로 향합니다.

구성·옵션

프로브 리드 구성품과
주문 단위

항목내용
구성품Ø4mm 스프링 팁 프로브 리드 120 cm
슬리브리트랙터블(49xx) · 락킹(59xx)
플러그직선 · 직각
선재 단면적 [X]0.75 · 1.00 mm²
포장 단위5
