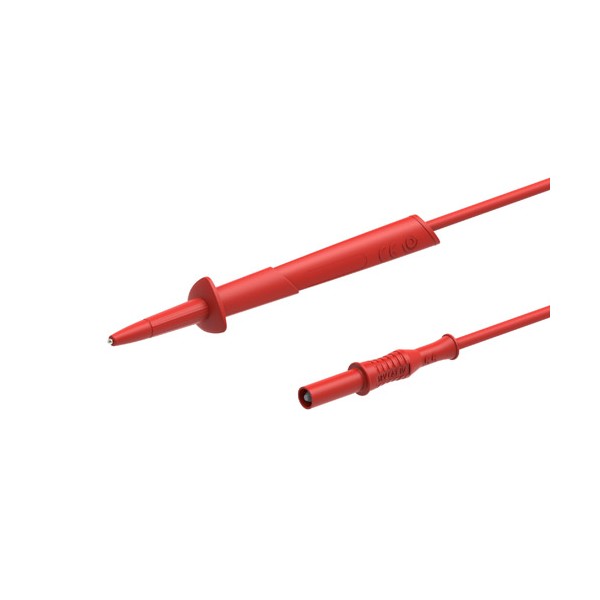

Electro-PJP 11310 테스트 리드 w/팁, 바나나 플러그

MODEL: 11310
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

설비 등급과 길이에 맞춰
고르는 테스트 팁 리드

Electro-PJP 11xxx 테스트 팁 + Ø4mm 바나나 플러그 리드

견적 받기

Electro-PJP 국내 정식 공급 파트너

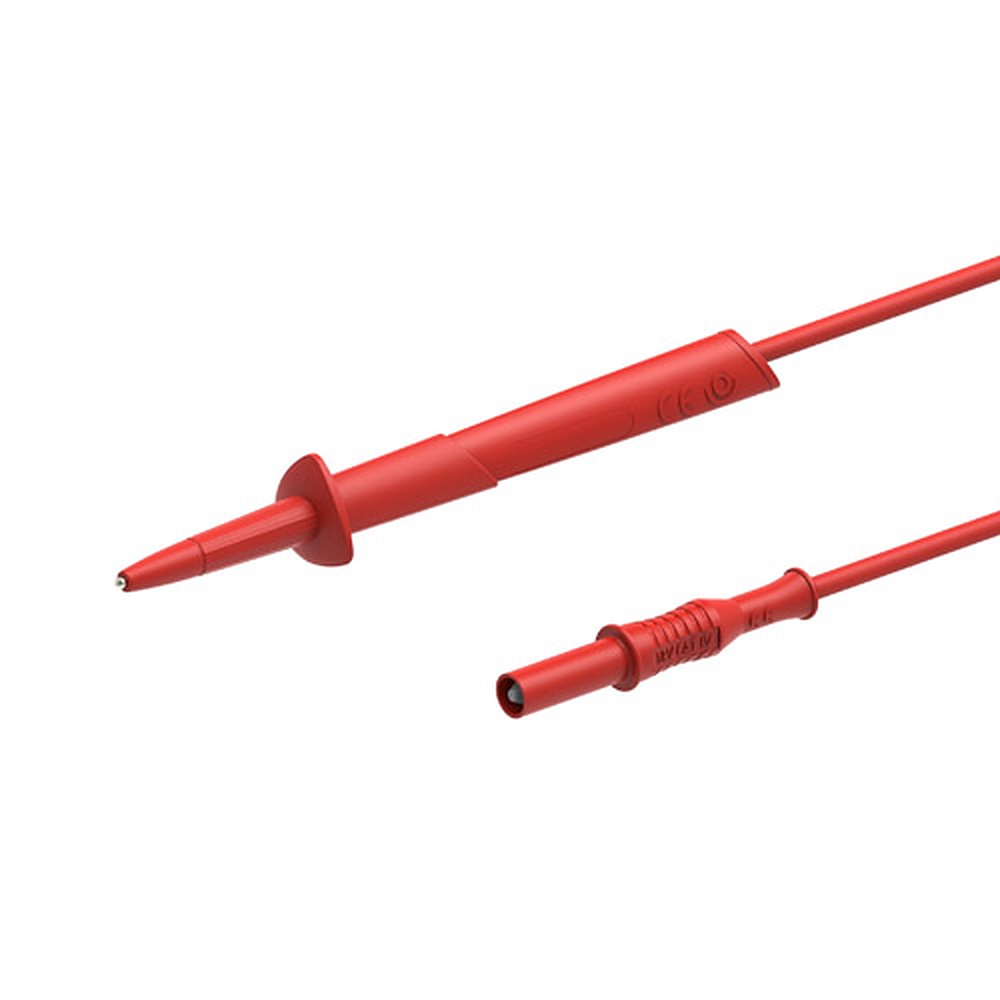

Electro-PJP 11310·11410·11710은 Ø2mm 테스트 팁과 Ø4mm 안전 바나나 플러그를 한 선으로 연결한 테스트 팁 리드(Test Tip Lead, 프로브 일체형 계측 리드선)입니다. 11310-D4·11410-D4·11610-D4는 팁을 Ø4mm 스프링 팁으로 바꾼 구성입니다.

Ø2mm 팁 모델은 11310이 1000 V CAT IV, 11410·11710이 1000 V CAT III이고, 스프링 팁 D4 모델은 모두 1000 V CAT II입니다. 길이는 100·120·150 cm 세 가지이므로 계측기와 측정점 사이 거리에 맞는 고정 길이를 고르세요. 이 리드는 (주)테솔이 국내에 공식 공급합니다.

1000 V

CAT IV · CAT III · CAT II 정격

Ø2 mm

가는 측정점용 테스트 팁

Ø4 mm

스프링 팁 D4 계열

3가지

100·120·150 cm 고정 길이

특징

팁 규격과 CAT 정격으로
나뉘는 6개 리드

핵심 특징	현장에서 달라지는 점
Ø2mm 테스트 팁	단자대 나사 머리 옆처럼 좁은 접촉점에 팁 끝만 넣어 이웃 단자와의 단락 위험을 줄입니다.
Ø4mm 스프링 팁(D4)	팁이 스프링으로 눌려 들어가 평탄한 패드에서도 접촉 압력이 일정하게 유지됩니다.
CAT IV·III 모델	11310은 CAT IV, 11410·11710은 CAT III이므로 설비 등급에 맞는 팁 리드를 고를 수 있습니다.
직선·직각·스태커블 플러그	계측기 단자 방향과 분기 필요 여부에 맞춰 반대쪽 끝단을 고를 수 있습니다.
100·120·150 cm 길이	작업 거리가 정해진 반복 측정이라면 남는 케이블을 정리할 일이 줄어듭니다.

팁 선택

Ø2mm 팁과 D4의
정격 차이

Ø2mm 팁 모델과 D4 모델은 팁 형상뿐 아니라 정격 등급도 다릅니다. CAT III·IV 설비 점검에는 11310·11410·11710을, CAT II 이하의 기판과 소형 장비 시험에는 D4 구성을 쓰도록 나누면 정격을 넘겨 사용할 위험이 줄어듭니다.

플러그는 모든 모델이 Ø4mm 바나나 형태입니다. 11310·11310-D4는 직선, 11410·11410-D4는 직각, 11710·11610-D4는 스태커블이며, 색상은 R과 N 두 가지입니다.

Ø2mm 팁과 스프링 팁의 끝단 차이

Ø2mm 팁은 끝이 가늘어 단자대 사이의 좁은 틈에 들어가고, Ø4mm 스프링 팁은 끝이 눌려 들어가며 접촉면을 유지합니다. 측정점이 홈 안에 있으면 Ø2mm 팁을, 납땜 패드나 평탄한 단자면이면 스프링 팁을 고르세요.

사양

6개 모델 비교와
공통 사양

모델	품번 구성	팁 / 플러그	정격
11310	1131[X]-IEC-[L]-#	Ø2mm 테스트 팁 / Ø4mm 직선 플러그	1000 V CAT IV
11410	1141[X]-IEC-[L]-#	Ø2mm 테스트 팁 / Ø4mm 직각 플러그	1000 V CAT III
11710	1171[X]-IEC-[L]-#	Ø2mm 테스트 팁 / Ø4mm 스태커블 플러그	1000 V CAT III
11310-D4	1131[X]-D4-IEC-[L]-#	Ø4mm 스프링 팁 / Ø4mm 직선 플러그	1000 V CAT II
11410-D4	1141[X]-D4-IEC-[L]-#	Ø4mm 스프링 팁 / Ø4mm 직각 플러그	1000 V CAT II
11610-D4	1161[X]-D4-IEC-[L]-#	Ø4mm 스프링 팁 / Ø4mm 스태커블 플러그	1000 V CAT II

시리즈 공통 사양

항목	사양
전류 정격	0.75 mm² 12 A · 1.00 mm² 20 A · 1.50 mm² 25 A · 2.50 mm² 36 A
길이	100 · 120 · 150 cm
색상	R · N
절연체	PP
금속부	황동, CuBe 니켈 도금 (AuNi 요청 시)
포장 수량	10
품번 기호	[X] 선재 · [L] 길이 · # 색상

활용 분야

테스트 팁 리드로
점검하는 측정점

제어반·단자대 점검 — 가는 팁으로 단자 나사 옆의 측정점에 접촉해 전압을 확인합니다.
전자 장비 수리 — 기판의 패드와 부품 다리에 스프링 팁을 눌러 신호를 점검합니다.
설비 유지보수 — 정기 점검에서 CAT 등급에 맞는 팁 리드를 계측기에 꽂아 사용합니다.
교육용 회로 실습 — 팁이 달린 리드로 측정점에 접촉하는 방법을 훈련합니다.

선택 가이드

CAT 등급과 접촉점으로
고르는 팁 리드

이럴 때 (현장 조건)	권장 모델	선택 이유
CAT IV 환경에서 측정할 때	11310	Ø2mm 팁에 1000 V CAT IV 정격으로, 6개 구성 가운데 등급이 가장 높습니다.
CAT III 설비에서 측정할 때	11410 · 11710	Ø2mm 팁에 1000 V CAT III 정격이며, 단자 방향에 따라 직각·스태커블 가운데 고릅니다.
기판과 평탄한 접점에 접촉할 때	11310-D4 · 11410-D4 · 11610-D4	Ø4mm 스프링 팁이 평탄한 접점에 밀착하며, 정격은 CAT II입니다.
측정선을 한 단자에서 분기할 때	11710 · 11610-D4	스태커블 플러그라 한 단자에 다른 리드를 겹쳐 꽂을 수 있습니다.

구성·옵션

품번에서 정하는
선재·길이·색상

항목	내용
팁 규격	Ø2mm 테스트 팁 · Ø4mm 스프링 팁(D4)
플러그 형태	직선 · 직각 · 스태커블
길이 [L]	100 · 120 · 150 cm
선재 단면적 [X]	0.75 · 1.00 · 1.50 · 2.50 mm²
색상 #	R · N

11310 계열과 함께 보는
팁·프로브 리드

CAT IV 환경에서 쓸 수 있는 테스트 팁 리드는 무엇입니까?
11310입니다. Ø2mm 테스트 팁과 직선 플러그를 갖춘 1000 V CAT IV 모델이며, 11410·11710은 CAT III, D4 모델은 CAT II입니다.
D4 모델을 분전반에서 사용해도 됩니까?
권하지 않습니다. D4 구성은 1000 V CAT II 정격이므로, 분전반 같은 CAT III 이상 설비에는 Ø2mm 팁 모델이나 안전 리드를 선택하세요.
11310 리드 길이를 100·120·150 cm 외에 정할 수 있습니까?
아닙니다. 길이는 100·120·150 cm 세 가지입니다. 작업 거리가 더 길다면 팁이 없는 안전 바나나 리드를 잇거나 별도 연장 리드를 구성하는 방법을 검토하세요.
테스트 팁 리드의 색상은 어떻게 구분합니까?
색상은 R과 N 두 가지입니다. 주문 품번의 # 자리에 색상을 지정하고, 극성을 눈으로 구분할 수 있게 한 쌍으로 구성하세요.
