Electro-PJP 한국 독점 공급 파트너

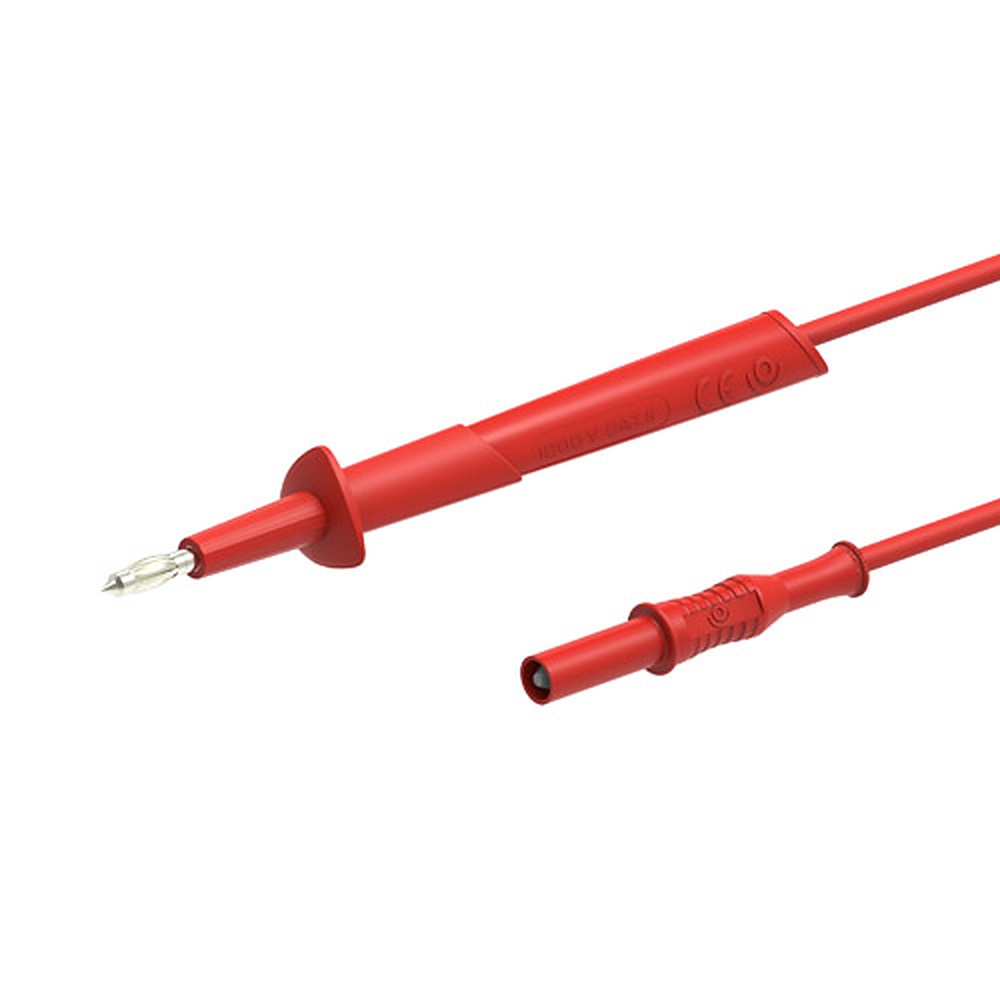

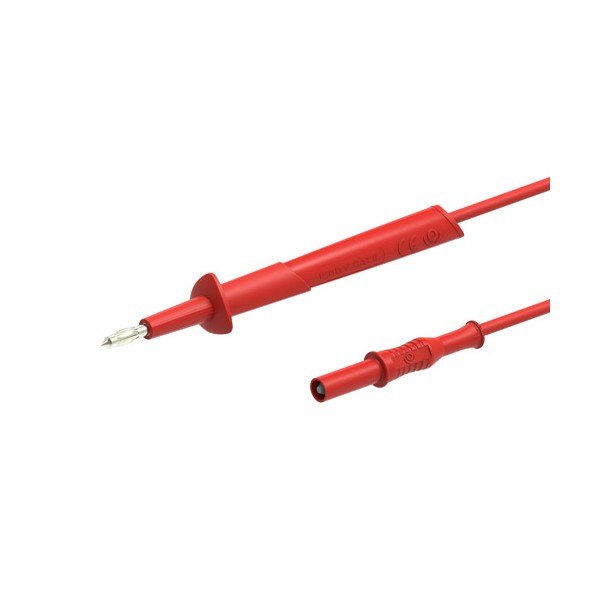

Electro-PJP 11310-D4는 팁이 Ø4 mm 스프링 방식인 테스트 팁 리드입니다. 반대쪽은 Ø4 mm 직선 바나나 플러그이며 정격은 1000 V CAT II입니다.
팁이 스프링으로 눌려 들어가므로 평탄한 패드에서도 접촉 압력이 일정하게 유지됩니다. (주)테솔이 국내에 공식 공급합니다.
접촉 방식
스프링 팁이 맞는 11310-D4의 접촉점
납땜 패드나 평탄한 단자면처럼 팁을 눌러 대는 측정점에서는 스프링 팁이 접촉면을 유지합니다. 홈 안의 측정점에는 Ø2 mm 팁인 11310이 맞습니다.
D4 스프링 팁
팁이 스프링으로 눌려 들어가며 접촉면을 유지합니다.
정격 확인
D4 모델의 CAT II 표기와 11310의 차이
11310-D4는 1000 V CAT II이며, 같은 직선 플러그의 11310은 1000 V CAT IV입니다. 설비의 CAT 등급을 확인한 뒤 품번을 정하세요.
사양
11310-D4 구성과 정격 사양
| 항목 | 사양 |
|---|---|
| 품번 | 11310-D4 (주문 품번 1131[X]-D4-IEC-[L]-#) |
| 팁 | Ø4 mm 스프링 팁 |
| 플러그 | Ø4 mm 직선 바나나 플러그 |
| 정격 | 1000 V CAT II |
| 길이 [L] | 100 · 120 · 150 cm |
| 전류 | 0.75 mm² 12 A · 1.00 mm² 20 A · 1.50 mm² 25 A · 2.50 mm² 36 A |
| 재질 | PP, 황동·CuBe 니켈 도금(AuNi 요청 시) |
| 포장 | 10개입 |

활용 분야
스프링 팁 리드가 맞는 11310-D4 사용처
- 기판 패드 점검 — 스프링 팁을 눌러 신호를 확인합니다.
- 소형 장비 수리 — 평탄한 접점에 팁을 대어 측정합니다.
같은 계열
11310-D4와 팁·플러그가 다른 테스트 리드
- 11310 — Ø2 mm 테스트 팁, 직선 Ø4 mm 플러그, 1000 V CAT IV
- 11410 — Ø2 mm 테스트 팁, 직각 Ø4 mm 플러그, 1000 V CAT III
- 11710 — Ø2 mm 테스트 팁, 스태커블 Ø4 mm 플러그, 1000 V CAT III
- 11410-D4 — Ø4 mm 스프링 팁, 직각 플러그, 1000 V CAT II
- 11610-D4 — Ø4 mm 스프링 팁, 스태커블 플러그, 1000 V CAT II
관련 제품
스프링 팁 리드와 비교할 프로브 리드
- Electro-PJP 테스트 팁 + Ø4mm 바나나 플러그 리드 4xxx (D2 · D4)
- Electro-PJP 스프링 팁 프로브 리드 120 cm (4930 · 4940 · 5930 · 5940)
- Electro-PJP Ø4mm 안전 바나나 테스트 리드 (2060 · 2350 · 2410 · 2710 · 2310-IV)
11310-D4의 정격은 무엇입니까?
1000 V CAT II입니다.
11310-D4와 11310은 어떻게 구분합니까?
11310-D4는 Ø4 mm 스프링 팁이고 CAT II, 11310은 Ø2 mm 테스트 팁이고 CAT IV입니다. 플러그는 둘 다 직선입니다.
11310-D4의 길이 옵션은 무엇입니까?
주문 품번의 [L] 자리에서 100, 120, 150 중 하나를 지정합니다.
FAQ 자주묻는 질문
-
11310-D4의 정격은 무엇입니까?
1000 V CAT II입니다.
-
11310-D4와 11310은 어떻게 구분합니까?
11310-D4는 Ø4 mm 스프링 팁이고 CAT II, 11310은 Ø2 mm 테스트 팁이고 CAT IV입니다. 플러그는 둘 다 직선입니다.
-
11310-D4의 길이 옵션은 무엇입니까?
주문 품번의 [L] 자리에서 100, 120, 150 중 하나를 지정합니다.
