Electro-PJP 한국 독점 공급 파트너

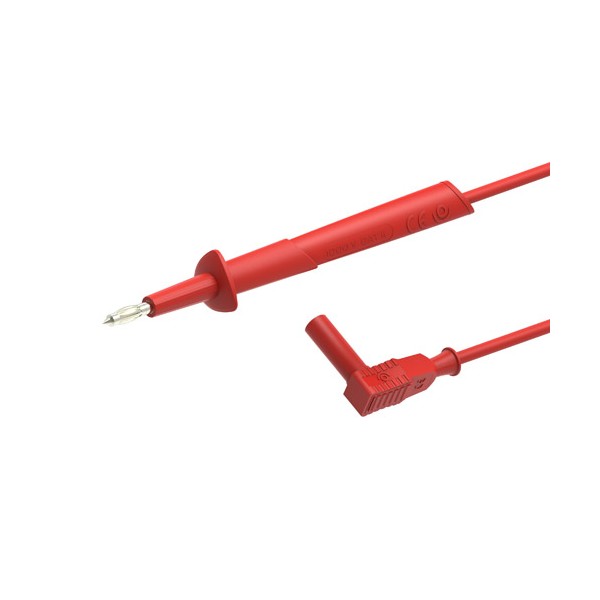

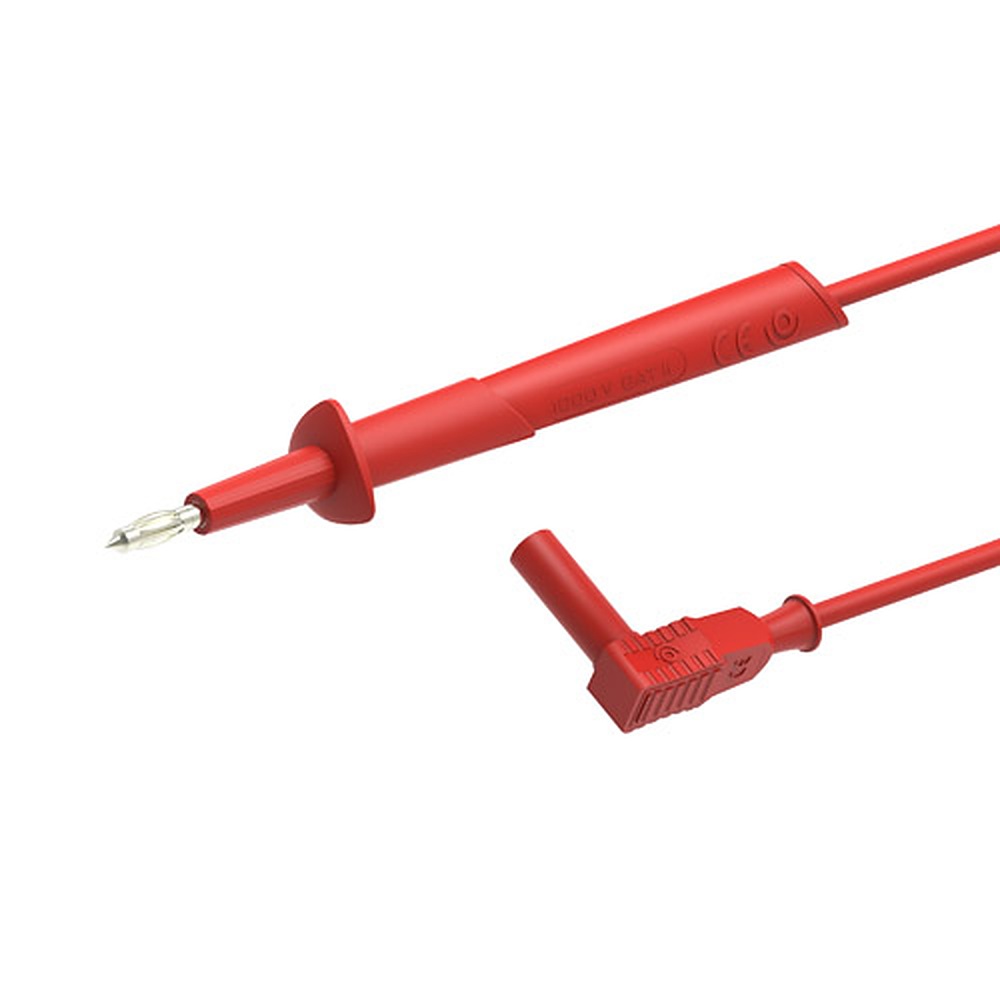

Electro-PJP 11410-D4는 Ø4 mm 스프링 팁에 직각 바나나 플러그를 조합한 테스트 팁 리드입니다. 정격은 1000 V CAT II입니다.
계측기 단자 쪽은 직각으로 꺾여 나가고, 측정점 쪽은 스프링 팁이 눌려 접촉합니다. (주)테솔이 국내에 공식 공급합니다.
플러그와 팁
11410-D4가 갖춘 직각 플러그·스프링 팁
11410-D4는 11410과 플러그 형태가 같고 팁만 Ø4 mm 스프링 팁으로 바뀐 품번입니다. 정격도 11410의 CAT III에서 CAT II로 달라집니다.

주문 형식
11410-D4 품번 지정 방법
주문 품번은 1141[X]-D4-IEC-[L]-# 형식이며, [L]에 길이 100, 120, 150 중 하나를 넣습니다.
| 선재 단면적 | 정격 전류 |
|---|---|
| 0.75 mm² | 12 A |
| 1.00 mm² | 20 A |
| 1.50 mm² | 25 A |
| 2.50 mm² | 36 A |
사양
11410-D4 재질·포장 사양
| 항목 | 사양 |
|---|---|
| 품번 | 11410-D4 |
| 팁 / 플러그 | Ø4 mm 스프링 팁 / Ø4 mm 직각 바나나 플러그 |
| 정격 전압 | 1000 V CAT II |
| 절연체 | PP |
| 금속부 | 황동과 CuBe, 니켈 도금(AuNi 요청 시) |
| 포장 수량 | 10개입 |
활용 분야
11410-D4로 측정하는 기판·소형 장비
- 기판 패드 측정 — 스프링 팁을 눌러 신호를 점검합니다.
- 계측기 단자 방향 — 직각 플러그로 단자 방향에 맞춰 연결합니다.
같은 계열
11410-D4와 나란한 다섯 품번
- 11310 — Ø2 mm 테스트 팁, 직선 Ø4 mm 플러그, 1000 V CAT IV
- 11410 — Ø2 mm 테스트 팁, 직각 Ø4 mm 플러그, 1000 V CAT III
- 11710 — Ø2 mm 테스트 팁, 스태커블 Ø4 mm 플러그, 1000 V CAT III
- 11310-D4 — Ø4 mm 스프링 팁, 직선 플러그, 1000 V CAT II
- 11610-D4 — Ø4 mm 스프링 팁, 스태커블 플러그, 1000 V CAT II
관련 제품
직각·스프링 팁 리드와 같이 보는 테스트 리드
- Electro-PJP 테스트 팁 + Ø4mm 바나나 플러그 리드 4xxx (D2 · D4)
- Electro-PJP 스프링 팁 프로브 리드 120 cm (4930 · 4940 · 5930 · 5940)
- Electro-PJP Ø4mm 안전 바나나 테스트 리드 (2060 · 2350 · 2410 · 2710 · 2310-IV)
11410-D4는 11410과 무엇이 다릅니까?
11410-D4는 Ø4 mm 스프링 팁에 CAT II, 11410은 Ø2 mm 테스트 팁에 CAT III입니다. 직각 플러그는 같습니다.
11410-D4의 정격 전압은 얼마입니까?
1000 V CAT II입니다.
11410-D4는 몇 개입입니까?
10개입입니다.
FAQ 자주묻는 질문
-
11410-D4는 11410과 무엇이 다릅니까?
11410-D4는 Ø4 mm 스프링 팁에 CAT II, 11410은 Ø2 mm 테스트 팁에 CAT III입니다. 직각 플러그는 같습니다.
-
11410-D4의 정격 전압은 얼마입니까?
1000 V CAT II입니다.
-
11410-D4는 몇 개입입니까?
10개입입니다.
