Electro-PJP 한국 독점 공급 파트너

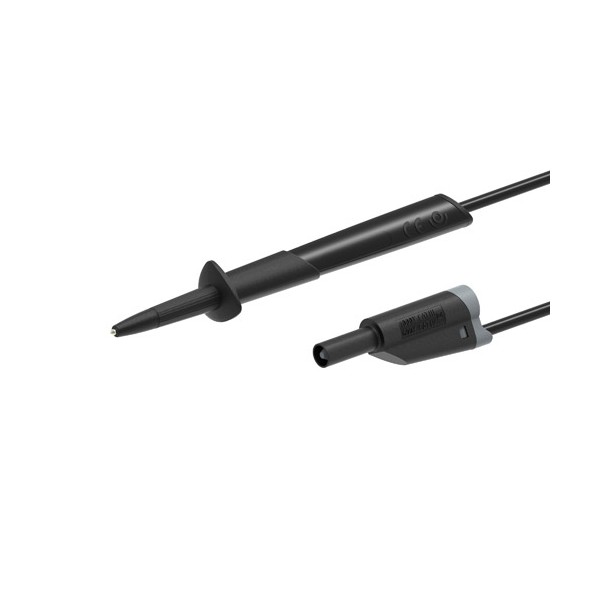

Electro-PJP 11710은 플러그 뒤에 다른 리드를 겹쳐 꽂을 수 있는 스태커블(Stackable) 테스트 팁 리드입니다. 한쪽 끝은 Ø2 mm 테스트 팁이며 정격은 1000 V CAT III입니다.
길이는 100·120·150 가운데 정하고 10개입으로 포장됩니다. (주)테솔이 국내에 공식 공급합니다.
분기 접속
11710 스태커블 플러그로 한 단자에서 분기하기
스태커블 플러그는 한 단자에 꽂은 플러그 뒤쪽에 다른 플러그를 겹쳐 꽂을 수 있습니다. 한 단자에서 리드를 둘로 나누려면 11710을 선택하세요.

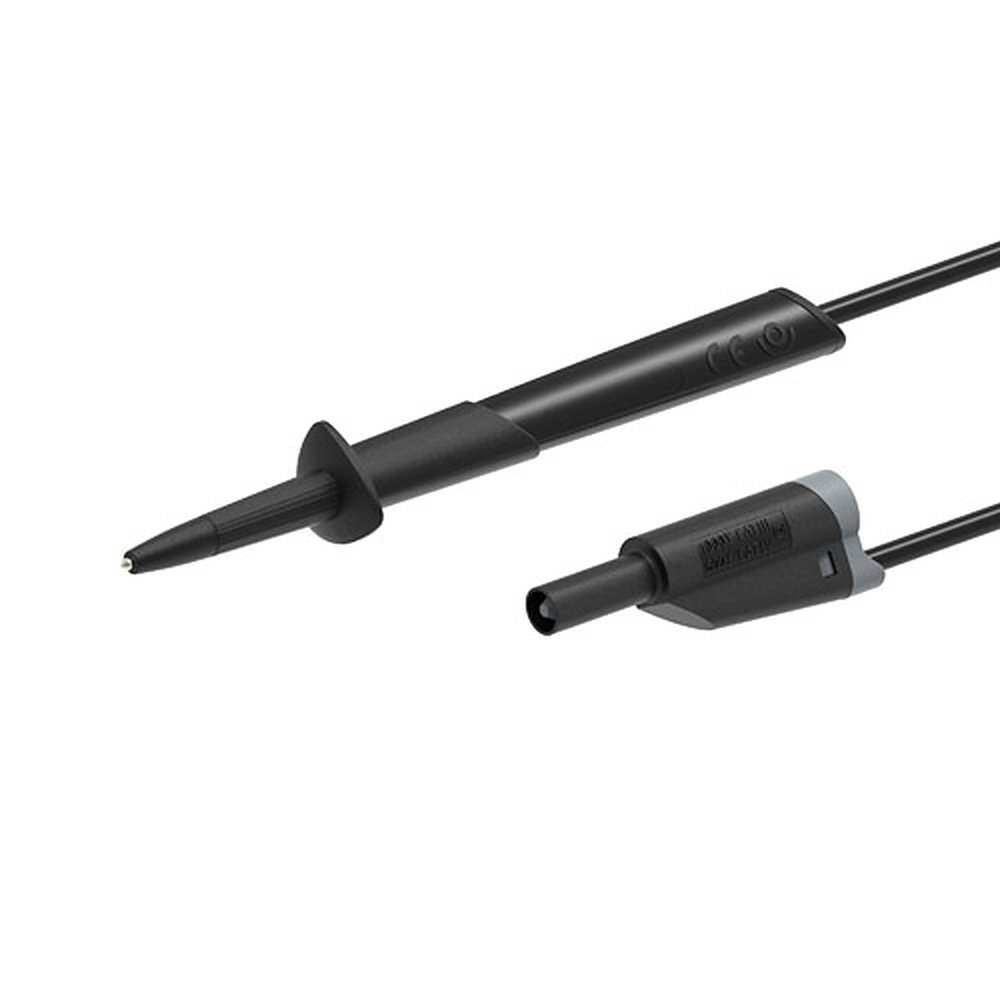

스태커블 플러그 구조
플러그 뒤쪽에 다른 Ø4 mm 플러그를 겹쳐 꽂을 수 있습니다.
전류 정격
11710 전류 정격표
| 선재 단면적 | 정격 전류 |
|---|---|
| 0.75 mm² | 12 A |
| 1.00 mm² | 20 A |
| 1.50 mm² | 25 A |
| 2.50 mm² | 36 A |
사양
11710 사양: 정격·재질·포장
| 항목 | 사양 |
|---|---|
| 품번 | 11710 (주문 품번 1171[X]-IEC-[L]-#) |
| 구성 | Ø2 mm 테스트 팁 / Ø4 mm 스태커블 플러그 |
| 정격 | 1000 V CAT III |
| 길이 [L] | 100 · 120 · 150 cm |
| 재질 | PP 절연체, 황동·CuBe 니켈 도금(AuNi 요청 시) |
| 포장 | 10개입 |

활용 분야
11710으로 분기하는 측정 구성
- 한 단자에서 두 계측기 연결 — 스태커블 플러그로 리드를 겹쳐 꽂습니다.
- 단자대 점검 — Ø2 mm 팁으로 측정점에 접촉합니다.
같은 계열
11710과 플러그 형태가 다른 5종
- 11310 — Ø2 mm 테스트 팁, 직선 Ø4 mm 플러그, 1000 V CAT IV
- 11410 — Ø2 mm 테스트 팁, 직각 Ø4 mm 플러그, 1000 V CAT III
- 11310-D4 — Ø4 mm 스프링 팁, 직선 플러그, 1000 V CAT II
- 11410-D4 — Ø4 mm 스프링 팁, 직각 플러그, 1000 V CAT II
- 11610-D4 — Ø4 mm 스프링 팁, 스태커블 플러그, 1000 V CAT II
관련 제품
스태커블 리드와 이어서 확인할 테스트 리드
- Electro-PJP 테스트 팁 + Ø4mm 바나나 플러그 리드 4xxx (D2 · D4)
- Electro-PJP 스프링 팁 프로브 리드 120 cm (4930 · 4940 · 5930 · 5940)
- Electro-PJP Ø4mm 안전 바나나 테스트 리드 (2060 · 2350 · 2410 · 2710 · 2310-IV)
11710은 어떤 플러그를 사용합니까?
Ø4 mm 스태커블 바나나 플러그입니다. 직선형은 11310, 직각형은 11410입니다.
11710의 정격은 얼마입니까?
1000 V CAT III입니다.
11710과 11610-D4는 어떻게 다릅니까?
둘 다 스태커블 플러그이지만 11710은 Ø2 mm 테스트 팁(CAT III), 11610-D4는 Ø4 mm 스프링 팁(CAT II)입니다.
FAQ 자주묻는 질문
-
11710은 어떤 플러그를 사용합니까?
Ø4 mm 스태커블 바나나 플러그입니다. 직선형은 11310, 직각형은 11410입니다.
-
11710의 정격은 얼마입니까?
1000 V CAT III입니다.
-
11710과 11610-D4는 어떻게 다릅니까?
둘 다 스태커블 플러그이지만 11710은 Ø2 mm 테스트 팁(CAT III), 11610-D4는 Ø4 mm 스프링 팁(CAT II)입니다.
